Comment choisir un amplificateur à fibre optique

À l'ère de la transmission de données à haut débit, les réseaux de fibre optique sont devenus l'épine dorsale des communications mondiales, couvrant les segments d'accès, métropolitains, régionaux et longue distance. Au cœur de ces réseaux se trouve l' amplificateur de fibre optique , un composant essentiel qui amplifie le signal optique pour compenser l'atténuation et garantir un flux de données continu sur de vastes distances. Que ce soit pour les opérateurs télécoms, les câblodistributeurs ou les réseaux d'entreprise, le choix de l'amplificateur de fibre optique adapté est crucial pour obtenir des performances fiables, une évolutivité optimale et une rentabilité maximale. Ce guide examine en détail les principaux critères, les différents types d'amplificateurs et les facteurs techniques afin de vous aider à faire un choix éclairé.

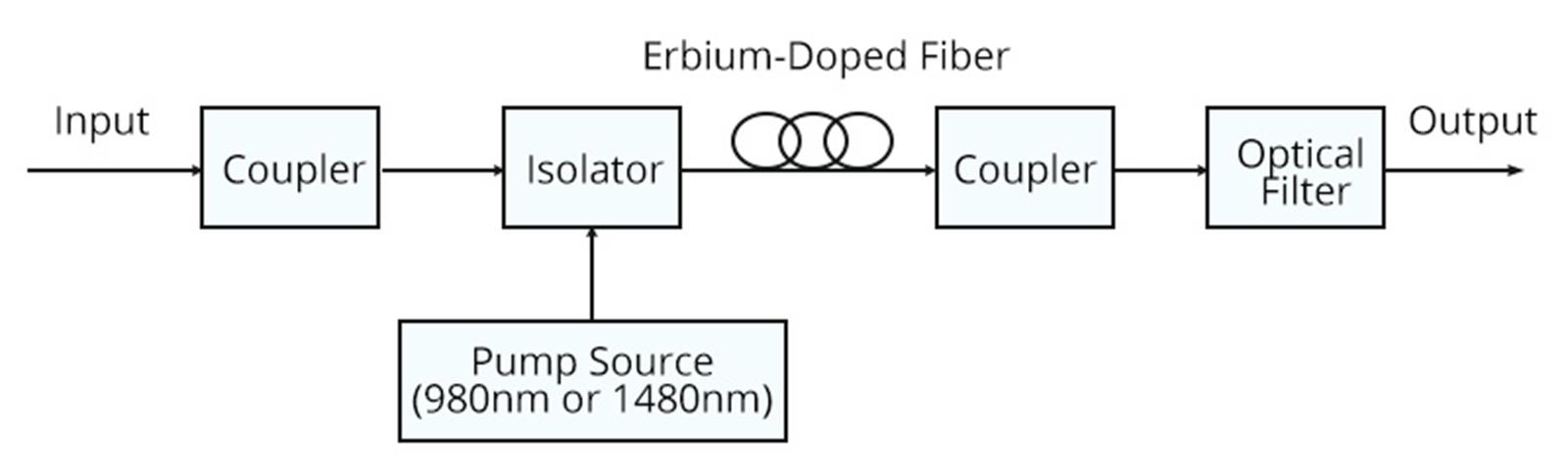

Avant d'aborder le processus de sélection, il est essentiel de comprendre le rôle fondamental d'un amplificateur à fibre optique. Contrairement aux amplificateurs électroniques qui convertissent les signaux optiques en signaux électriques pour les amplifier, un amplificateur à fibre optique fonctionne exclusivement dans le domaine optique. Il amplifie directement le signal en stimulant des ions actifs (comme l'erbium dans les amplificateurs à fibre dopée à l'erbium, ou EDFA) au sein de la fibre, préservant ainsi l'intégrité du signal et éliminant la latence liée à la conversion du signal.

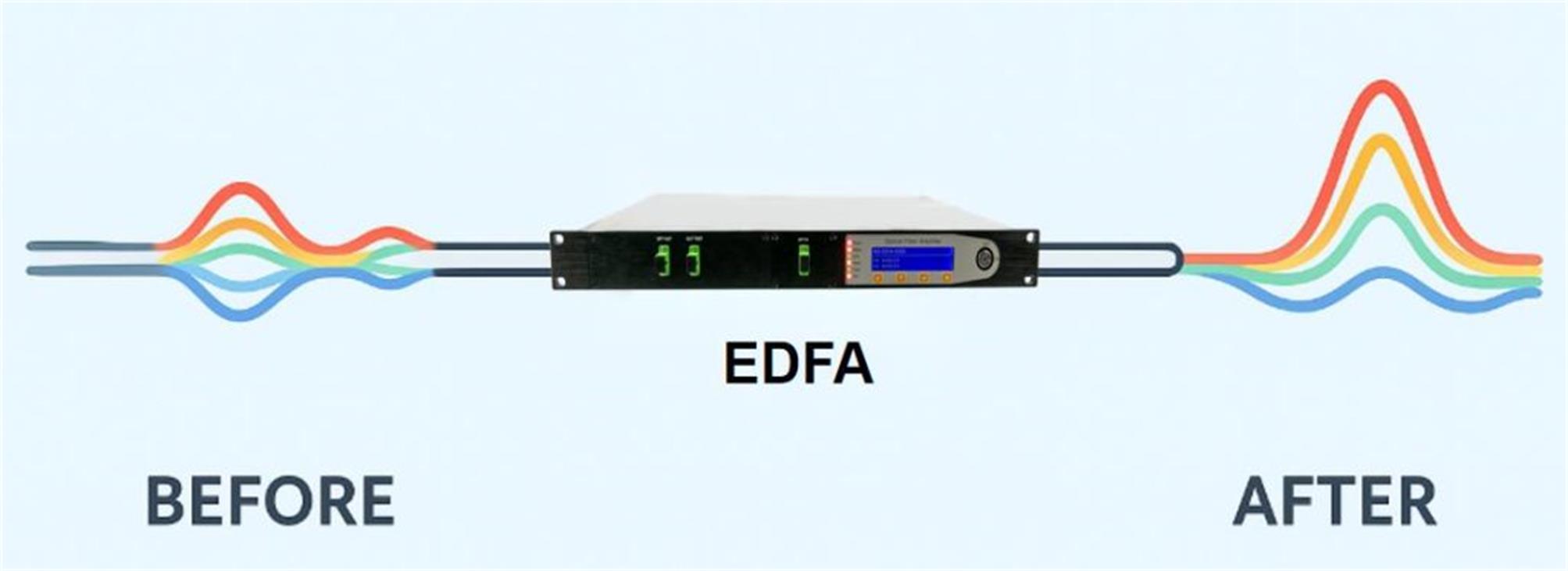

L'importance d'un amplificateur de fibre optique de haute qualité est capitale. Sur les réseaux longue distance, les signaux optiques s'affaiblissent naturellement lors de leur propagation dans les câbles à fibre optique. Un amplificateur de fibre optique compense cette perte, étendant ainsi la distance de transmission sans compromettre le débit ni la qualité du signal. Pour les réseaux métropolitains et d'accès, il permet de connecter un plus grand nombre d'utilisateurs et d'appareils, prenant en charge les applications gourmandes en bande passante telles que le streaming vidéo, le cloud computing et les services 5G. En entreprise, un amplificateur de fibre optique fiable garantit une communication interne stable et une intégration transparente avec les réseaux externes.







Choisir l'amplificateur à fibre optique adapté nécessite une évaluation systématique des exigences spécifiques et des contraintes techniques de votre réseau. Voici les facteurs essentiels à prendre en compte :





Les différents segments de réseau et les applications nécessitent des types spécifiques d'amplificateurs à fibre optique.



Réseaux de télécommunications et longue distance : ils nécessitent des amplificateurs à fibre optique à haute puissance et à faible facteur de bruit pour assurer la transmission sur des centaines, voire des milliers de kilomètres. Les amplificateurs à fibre dopée à l’erbium (EDFA), et plus particulièrement les EDFA à multiplexage par répartition en longueur d’onde (DWDM), sont parfaitement adaptés à ces applications car ils peuvent amplifier simultanément plusieurs longueurs d’onde, optimisant ainsi l’utilisation de la bande passante.



Réseaux de télévision par câble (CATV) : des amplificateurs à fibre optique optimisés pour la transmission de signaux analogiques, avec un gain constant sur toute la bande de fréquences CATV, sont nécessaires pour garantir une qualité vidéo homogène. Les amplificateurs EDFA spécifiques à la CATV sont conçus pour répondre à ces exigences, en minimisant la distorsion du signal.





Réseaux d'entreprise et d'accès (comme le FTTH, fibre jusqu'au domicile) : profitez d'amplificateurs à fibre optique compacts et économiques à puissance modérée. Les amplificateurs EDFA SDH (Hiérarchie numérique synchrone) ou les amplificateurs Raman de petite taille conviennent à ces applications, offrant une intégration et une évolutivité aisées.





Trois paramètres techniques sont essentiels aux performances d'un amplificateur à fibre optique :



Gain : rapport entre la puissance du signal de sortie et celle du signal d’entrée, exprimé en décibels (dB). Assurez-vous que le gain de l’amplificateur à fibre optique corresponde aux besoins d’atténuation de votre réseau : un gain trop faible entraînera des signaux faibles, tandis qu’un gain excessif risque de provoquer une distorsion du signal.



Puissance de sortie : Puissance maximale que peut fournir l’amplificateur à fibre optique, exprimée en dBm. Une puissance de sortie élevée est essentielle pour les transmissions longue distance ou les réseaux comportant plusieurs répartiteurs, mais elle doit être optimisée en fonction de la consommation d’énergie et du coût.



Facteur de bruit (NF) : indique le niveau de bruit introduit par l’amplificateur. Les valeurs les plus faibles (généralement inférieures à 5 dB pour les amplificateurs à fibre optique à faible bruit) sont préférables. Un amplificateur à fibre optique à faible bruit préserve le rapport signal/bruit, essentiel au maintien de l’intégrité des données dans les réseaux à haut débit.







L'amplificateur à fibre optique sélectionné doit être compatible avec les composants de votre réseau actuel, notamment les câbles à fibre optique, les émetteurs-récepteurs et les multiplexeurs. Vérifiez sa longueur d'onde de fonctionnement (la plupart des amplificateurs à fibre optique fonctionnent en bande C ou L, bandes standard des réseaux à fibre optique) afin de vous assurer de sa compatibilité avec les longueurs d'onde de vos émetteurs-récepteurs. Pour les systèmes DWDM, vérifiez que l'amplificateur à fibre optique prend en charge le nombre de canaux de votre réseau afin d'éviter tout problème de compatibilité.





Tenez compte de la taille physique et de l'environnement d'installation de l'amplificateur à fibre optique :



Les amplificateurs à fibre optique montés en rack (tels que les châssis EDFA) conviennent aux centres de données et aux centraux téléphoniques disposant de salles d'équipements dédiées, offrant une haute densité et une maintenance facile.



Les amplificateurs à fibre optique compacts et enfichables sont idéaux pour les environnements à espace restreint comme les bureaux distants ou les armoires extérieures, offrant une grande flexibilité d'installation.



Pour les environnements difficiles, recherchez des amplificateurs à fibre optique de conception robuste, résistants aux variations de température, à l'humidité et à la poussière.





Un amplificateur à fibre optique représente un investissement à long terme ; sa fiabilité est donc primordiale. Privilégiez les produits de fabricants réputés qui offrent un contrôle qualité rigoureux et une garantie étendue. Recherchez des fonctionnalités telles que la surveillance intégrée (par exemple, la surveillance de l’alimentation, la détection des pannes) pour une maintenance proactive et une réduction des temps d’arrêt. Assurez-vous également que le fabricant propose un support technique et des mises à jour du micrologiciel pour répondre aux futures évolutions du réseau et résoudre les problèmes éventuels.





Le marché propose différents types d'amplificateurs à fibre optique, chacun adapté à des applications spécifiques. Comprendre leurs différences vous aidera à affiner votre choix :

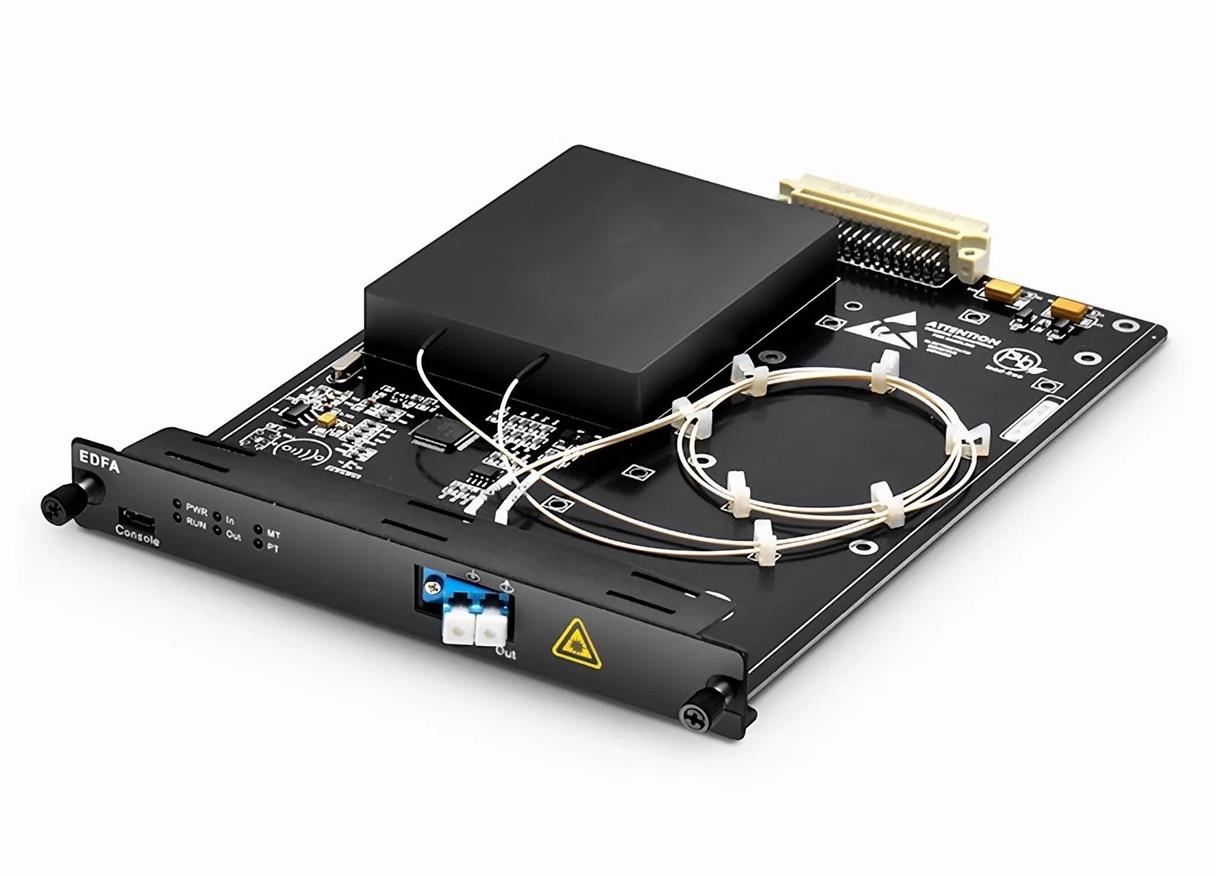

Les amplificateurs à fibre dopée à l'erbium (EDFA) sont les plus répandus. Ils utilisent la fibre dopée à l'erbium pour amplifier les signaux dans la bande de longueur d'onde de 1 550 nm (bandes C et L). Ils offrent un gain élevé, un faible bruit et sont compatibles avec la plupart des réseaux de fibre optique.





EDFA DWDM : Conçu pour les systèmes DWDM, il amplifie simultanément plusieurs longueurs d’onde, ce qui en fait l’épine dorsale des réseaux de télécommunications longue distance.



CATV EDFA : Optimisé pour les signaux CATV analogiques, offrant un gain plat sur la bande 1550 nm pour garantir une transmission vidéo claire.



EDFA SDH : Adapté aux réseaux SDH, il offre un gain stable et une intégration facile avec les systèmes de transmission numérique synchrone.



EDFA haute puissance (par exemple, EYDFA) : Délivrent une puissance de sortie plus élevée (jusqu’à 30 dBm ou plus), idéale pour les réseaux longue distance ou les applications nécessitant une division du signal sur plusieurs chemins.





Les amplificateurs Raman exploitent l'effet de diffusion Raman dans la fibre optique standard pour amplifier les signaux, fonctionnant sur une gamme de longueurs d'onde plus étendue que les amplificateurs à fibre dopée à l'erbium (EDFA). Ils sont souvent utilisés conjointement avec les EDFA dans les réseaux longue distance afin d'augmenter la portée de transmission. Les amplificateurs Raman présentent un faible bruit et peuvent amplifier les signaux sans nécessiter de fibre dopée à l'erbium, ce qui en fait un complément flexible aux EDFA dans les réseaux complexes.







Les amplificateurs à fibre optique à semi-conducteurs (SOA) sont des amplificateurs compacts et économiques, adaptés aux applications à courte portée telles que les réseaux locaux d'entreprise ou les réseaux d'accès. Ils offrent des vitesses de commutation rapides et peuvent être intégrés dans des modules de petite taille, mais leur facteur de bruit est généralement plus élevé que celui des amplificateurs à fibre dopée à l'erbium (EDFA), ce qui limite leur utilisation pour les liaisons longue distance.





En résumé, le processus de sélection d'un amplificateur à fibre optique consiste à aligner les capacités du produit sur les besoins de votre réseau :



● Commencez par définir votre type de réseau, votre application et vos exigences de transmission (distance, bande passante, nombre d'utilisateurs).

● Évaluez les paramètres techniques (gain, puissance de sortie, facteur de bruit) pour vous assurer qu'ils répondent à vos objectifs de performance.

● Vérifier la compatibilité avec l'infrastructure existante afin d'éviter des mises à niveau ou des modifications coûteuses.

● Tenez compte des contraintes de format et d'installation, et choisissez un modèle adapté à votre environnement physique.

● Privilégier la fiabilité et le support du fabricant pour garantir la stabilité du réseau à long terme.





Consacrer du temps à la recherche et à l'évaluation de ces facteurs vous aidera à choisir un amplificateur de fibre optique qui non seulement répond à vos besoins actuels, mais qui prend également en charge l'extension future de votre réseau. Un amplificateur de fibre optique bien choisi n'est pas qu'un simple composant : c'est un catalyseur pour une communication par fibre optique efficace, fiable et évolutive.



Que vous construisiez un nouveau réseau ou modernisiez un réseau existant, un amplificateur de fibre optique adapté est essentiel pour exploiter pleinement le potentiel de votre infrastructure. Ce guide vous permettra de faire un choix éclairé, gage de performances réseau optimales et de réussite commerciale.
