Amplificateur EDFA à large bande pour réseaux de fibres optiques

À l'ère de la transformation numérique hyperconnectée, les réseaux de fibre optique constituent l'épine dorsale de la transmission mondiale de données, prenant en charge l'accès Internet haut débit et les communications critiques des entreprises. Face à l'explosion de la demande en bande passante, alimentée par le déploiement de la 5G, le cloud computing et les médias immersifs, le besoin de solutions d'amplification optique fiables et performantes est plus pressant que jamais. Parmi ces solutions, l' amplificateur EDFA large bande pour réseaux de fibre optique  s'impose comme une technologie révolutionnaire, permettant une amplification du signal fluide sur de larges gammes spectrales tout en préservant une intégrité exceptionnelle. Cet article explore les principales caractéristiques, les avantages techniques et les applications concrètes de cet amplificateur innovant, et explique pourquoi il est devenu un composant indispensable des infrastructures de fibre optique modernes.







L'amplificateur EDFA à large bande pour réseaux de fibres optiques est une version avancée de l'amplificateur à fibre dopée à l'erbium (EDFA), une technologie qui a révolutionné les communications optiques en éliminant le besoin de conversions de signaux électriques coûteuses et peu efficaces. Contrairement aux EDFA traditionnels, qui fonctionnent dans des fenêtres spectrales étroites, les amplificateurs EDFA à large bande sont conçus pour amplifier les signaux optiques sur une gamme de longueurs d'onde étendue, couvrant généralement les bandes C (1530–1565 nm) et L (1565–1625 nm), et parfois même au-delà. Cette large couverture spectrale est obtenue grâce à un dopage précis en ions erbium dans le cœur de la fibre, à des configurations laser de pompage optimisées et à des techniques innovantes d'égalisation du gain qui garantissent une amplification uniforme sur toute la bande de fonctionnement.





Ce qui distingue l'amplificateur EDFA large bande pour réseaux de fibres optiques, c'est sa capacité à gérer simultanément plusieurs canaux sans compromettre la qualité du signal. Dans les systèmes de multiplexage par répartition en longueur d'onde dense (DWDM), où des dizaines, voire des centaines de canaux sont transmis sur une seule fibre, cette capacité est essentielle. Les amplificateurs conventionnels souffrent souvent d'une variation de gain (des différences d'efficacité d'amplification selon les longueurs d'onde), ce qui entraîne une distorsion du signal et une réduction de la portée de transmission. L'amplificateur EDFA large bande pour réseaux de fibres optiques atténue ce problème grâce à une égalisation de gain avancée, garantissant à chaque canal une amplification homogène et optimisant ainsi la capacité et la fiabilité du réseau.

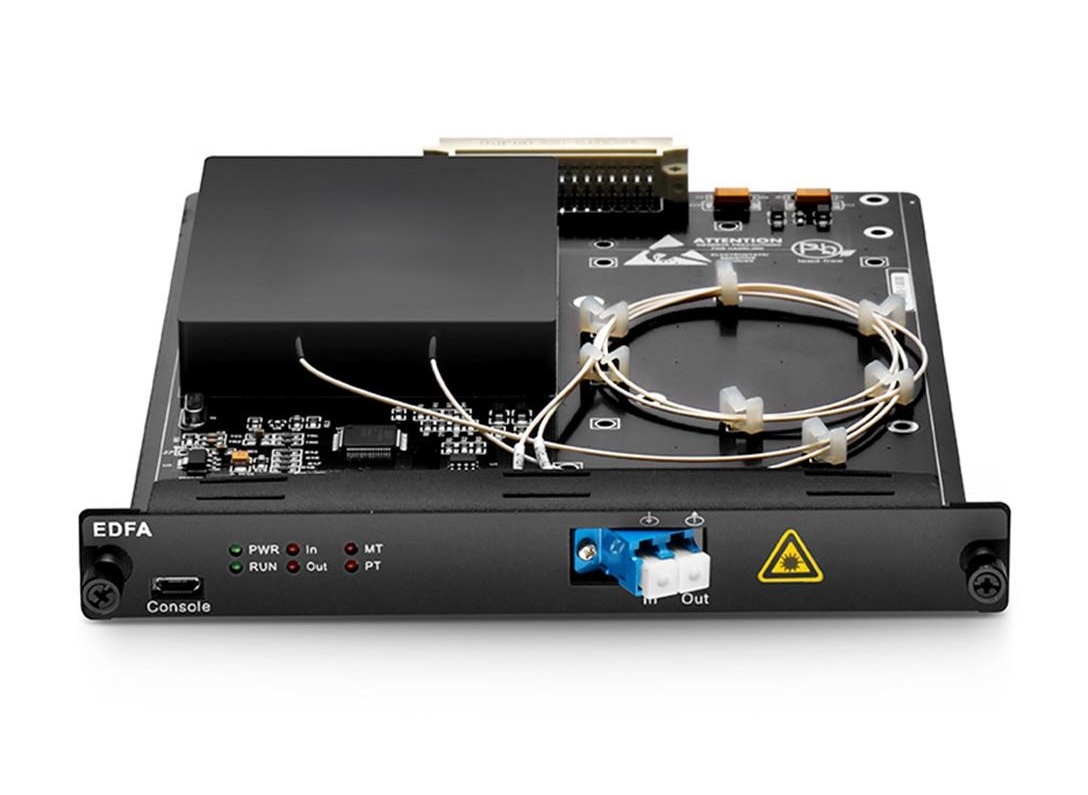

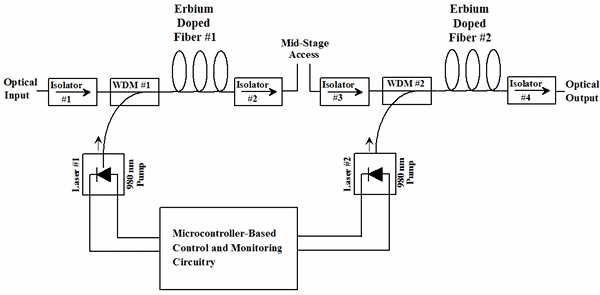

Au cœur de l'amplificateur EDFA à large bande pour réseaux de fibres optiques se trouve la fibre dopée à l'erbium (EDF), qui sert de milieu amplificateur. Lorsqu'elle est pompée par des diodes laser de forte puissance (fonctionnant généralement à 980 nm ou 1480 nm), les ions erbium absorbent l'énergie de pompage et passent à un état excité. Lorsque des signaux optiques traversent l'EDF, ils stimulent les ions erbium excités, qui libèrent leur énergie sous forme de photons identiques, amplifiant ainsi le signal. La particularité des EDFA à large bande réside dans la composition optimisée de leur EDF et la configuration de pompage, permettant un transfert d'énergie efficace sur une large gamme de longueurs d'onde.





Pour obtenir un gain constant sur une large bande spectrale, l'amplificateur EDFA large bande destiné aux réseaux de fibres optiques intègre des filtres d'égalisation de gain (GFF) ou des égaliseurs de gain dynamiques (DGE). Ces composants ajustent le niveau d'amplification à différentes longueurs d'onde, compensant ainsi la courbe de gain naturelle des ions erbium. De plus, des configurations à double ou multipompe sont souvent utilisées pour améliorer la bande passante et l'efficacité du gain. Par exemple, la combinaison de pompes à 980 nm et 1480 nm permet une couverture de gain plus large, car chaque longueur d'onde de pompe excite les ions erbium à des niveaux d'énergie légèrement différents, élargissant ainsi la gamme des signaux amplifiables. Il en résulte un amplificateur qui fournit une amplification constante et de haute qualité sur l'ensemble du spectre large bande, ce qui le rend idéal pour les réseaux de fibres optiques de nouvelle génération.







L'un des principaux avantages de l'amplificateur EDFA large bande pour réseaux de fibre optique réside dans sa capacité à supporter une expansion massive de la bande passante. Face à une croissance annuelle composée (TCAC) du trafic de données supérieure à 20 %, les opérateurs de réseau ont besoin de solutions évolutives, sans nécessiter de refonte complète de l'infrastructure existante. L'amplificateur EDFA large bande pour réseaux de fibre optique répond à ce besoin en permettant l'ajout de canaux supplémentaires au sein d'une même fibre, grâce à une gamme spectrale étendue permettant de prendre en charge des centaines de canaux DWDM. Cette évolutivité réduit non seulement les dépenses d'investissement (CapEx) en optimisant l'utilisation des infrastructures fibre optique existantes, mais simplifie également les mises à niveau du réseau, le déploiement de nouveaux services s'effectuant par l'ajout de canaux plutôt que par la pose de nouvelles fibres.



Par exemple, dans les réseaux métropolitains et longue distance, l'amplificateur EDFA large bande pour réseaux à fibre optique permet aux opérateurs d'augmenter la capacité de 100 Gbit/s à 400 Gbit/s, voire 800 Gbit/s par canal, sans remplacer le matériel d'amplification. Cette flexibilité est essentielle pour prendre en charge les applications émergentes telles que le backhaul 5G, la connectivité cloud à cloud et la diffusion vidéo haute définition, qui exigent une bande passante ultra-élevée et une faible latence. En exploitant pleinement le potentiel spectral des câbles à fibre optique, l'amplificateur EDFA large bande pour réseaux à fibre optique devient un élément fondamental de la conception de réseaux évolutifs et pérennes.







L'intégrité du signal est primordiale en communication par fibre optique, car même une distorsion minime peut entraîner une perte ou une corruption des données. L'amplificateur EDFA large bande pour réseaux de fibre optique excelle dans le maintien de la qualité du signal, grâce à son gain constant et à son faible facteur de bruit. Ce facteur de bruit, qui mesure la dégradation du rapport signal/bruit (SNR) par l'amplificateur, est généralement de l'ordre de 4 à 5 dB pour les EDFA large bande, garantissant ainsi la clarté des signaux amplifiés même après une transmission longue distance. Cette faible performance en matière de bruit est essentielle dans les réseaux longue distance, où les signaux peuvent traverser plusieurs amplificateurs avant d'atteindre leur destination.



De plus, l'amplificateur EDFA à large bande pour réseaux de fibres optiques minimise les effets non linéaires tels que l'automodulation de phase (SPM) et la modulation de phase croisée (XPM), susceptibles de déformer les signaux dans les systèmes à haute capacité. En répartissant la puissance du signal sur une bande spectrale plus large, l'amplificateur réduit la densité de puissance par canal, atténuant ainsi ces non-linéarités et augmentant les distances de transmission. Concrètement, cela signifie que les EDFA à large bande peuvent prendre en charge la transmission sur des milliers de kilomètres sans nécessiter de régénération de signal coûteuse, réduisant ainsi les dépenses d'exploitation et améliorant la fiabilité du réseau. Pour les réseaux régionaux et longue distance, cette capacité se traduit par un nombre réduit de sites d'amplification, une gestion simplifiée du réseau et des performances globales accrues.

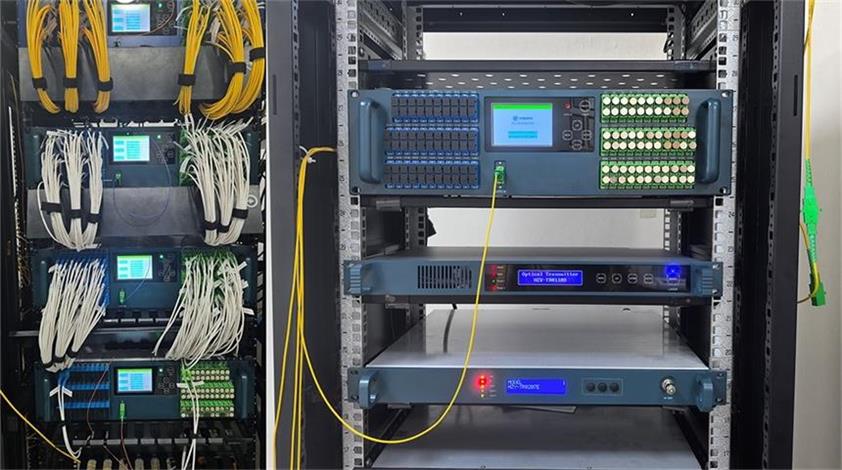

L'amplificateur EDFA large bande pour réseaux de fibre optique ne se limite pas à un segment de réseau ou une application spécifique ; il est conçu pour exceller dans les réseaux d'accès, métropolitains, régionaux et longue distance, ainsi que dans les environnements de télécommunications, de câble et d'entreprise. Dans les réseaux d'accès, tels que la fibre jusqu'au domicile (FTTH) , les EDFA large bande permettent aux systèmes de réseau optique passif (PON) de prendre en charge un plus grand nombre d'utilisateurs et une bande passante plus élevée par utilisateur, offrant ainsi des débits Internet gigabit aux clients résidentiels et professionnels. Dans les réseaux métropolitains, ils facilitent la connectivité à haute capacité entre les centres de données et les nœuds urbains, supportant le trafic dense généré par les villes intelligentes et les objets connectés (IoT).





Dans les réseaux longue distance, l'amplificateur EDFA large bande pour réseaux à fibre optique est un composant essentiel des systèmes de câbles transocéaniques et intercontinentaux, où il amplifie les signaux sur des milliers de kilomètres avec une perte minimale. Pour les réseaux d'entreprise, il assure une connectivité haut débit entre les succursales et les centres de données, prenant en charge des applications critiques telles que la visioconférence, le cloud computing et la sauvegarde de données. De plus, l'amplificateur EDFA large bande pour réseaux à fibre optique est compatible avec diverses architectures réseau, notamment DWDM, SDH et Ethernet, ce qui en fait une solution polyvalente s'intégrant facilement aux infrastructures existantes. Cette polyvalence permet aux opérateurs de réseau de déployer la même technologie d'amplification sur différentes parties de leur réseau, réduisant ainsi la complexité et les coûts.







Les opérateurs de télécommunications et de câble figurent parmi les principaux bénéficiaires de l'amplificateur EDFA large bande pour réseaux de fibre optique. Face à la demande croissante d'internet haut débit, de services de streaming et de connectivité 5G, ces opérateurs ont besoin de solutions d'amplification capables de gérer l'augmentation des besoins en bande passante tout en réduisant les coûts. L'amplificateur EDFA large bande pour réseaux de fibre optique leur permet de moderniser leurs systèmes DWDM existants afin de prendre en charge davantage de canaux et des débits de données plus élevés, sans avoir à remplacer l'intégralité du réseau de fibre optique. Par exemple, un câblo-opérateur peut utiliser des EDFA large bande pour étendre son réseau DOCSIS 3.1 et prendre en charge des débits descendants de 10 Gbit/s, répondant ainsi aux besoins des utilisateurs exigeants et pérennisant son infrastructure.



Dans les réseaux 5G, l'amplificateur EDFA large bande pour réseaux fibre optique joue un rôle crucial dans les applications de liaison montante et descendante. Les stations de base 5G génèrent un trafic nettement supérieur à celui des stations 4G, exigeant une connectivité à haut débit et faible latence avec le réseau central. Les amplificateurs EDFA large bande permettent le déploiement de réseaux de liaison montante sur fibre optique capables de supporter les flux de données massifs des stations de base 5G, garantissant ainsi une connectivité fiable et rapide pour les utilisateurs finaux. De plus, la capacité de l'amplificateur à fonctionner sur plusieurs bandes de fréquences le rend adapté à la gestion dynamique du spectre, permettant aux opérateurs d'allouer la bande passante aux différents services selon les besoins.







Les centres de données sont les moteurs de l'économie numérique, assurant le traitement et le stockage d'immenses quantités de données. Pour répondre à la demande croissante en matière de cloud computing et d'analyse de données massives, ils nécessitent une connectivité haut débit et à faible latence entre les serveurs, les systèmes de stockage et les sites distants. L'amplificateur EDFA large bande pour réseaux à fibre optique fournit l'amplification nécessaire pour permettre des connexions Ethernet 400 Gbit/s et 800 Gbit/s sur de longues distances, facilitant ainsi le transfert efficace de données entre les centres de données et les régions géographiques.

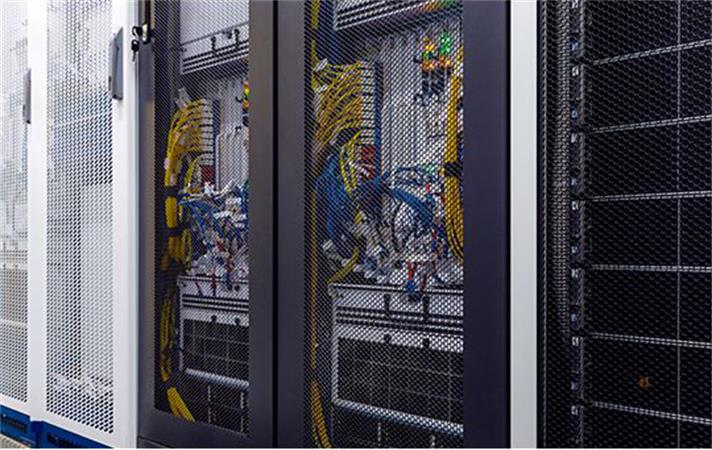

Les réseaux d'entreprise bénéficient également de l'amplificateur EDFA large bande pour réseaux à fibre optique, car il permet une connectivité sécurisée et à haut débit entre les succursales, le siège social et les fournisseurs de services cloud. Par exemple, une multinationale peut utiliser des EDFA large bande pour connecter ses bureaux régionaux via un réseau de fibre optique privé, garantissant ainsi un accès rapide et fiable aux données et applications centralisées. Le profil de gain plat et le faible bruit de l'amplificateur assurent la transmission des données sensibles sans altération, tandis que son évolutivité permet au réseau de s'adapter à la croissance de l'entreprise.





L'avenir des amplificateurs EDFA à large bande pour les réseaux de fibres optiques est marqué par une innovation constante, motivée par le besoin d'une bande passante toujours plus élevée, d'une consommation d'énergie réduite et d'une intégration accrue. Une tendance émergente est le développement d'amplificateurs hybrides combinant la technologie EDFA à large bande et l'amplification Raman. Les amplificateurs Raman utilisent la fibre elle-même comme milieu amplificateur, amplifiant les signaux par diffusion Raman stimulée. Associés aux EDFA à large bande, ils permettent d'étendre la couverture spectrale, prenant ainsi en charge un plus grand nombre de canaux et des distances de transmission plus longues.





Une autre tendance est la miniaturisation des amplificateurs EDFA à large bande, les rendant adaptés aux environnements compacts et à espace restreint, tels que les datacenters en périphérie de réseau et les stations de base 5G. Les progrès réalisés dans les technologies des semi-conducteurs et la conception des fibres optiques permettent le développement d'amplificateurs plus petits et plus efficaces, consommant moins d'énergie tout en offrant des performances élevées équivalentes. De plus, l'intégration de l'intelligence artificielle (IA) et de l'apprentissage automatique (AA) dans les systèmes EDFA à large bande devrait améliorer la gestion du réseau, permettant une surveillance en temps réel et un ajustement dynamique des niveaux de gain afin d'optimiser les performances et de réduire les temps d'arrêt.



Face à la demande croissante de données, l'amplificateur EDFA large bande pour réseaux de fibre optique demeure une technologie essentielle à l'évolution des communications par fibre optique. Sa capacité à offrir une large couverture spectrale, une haute qualité de signal et une grande évolutivité en fait un composant indispensable des réseaux modernes, prenant en charge aussi bien l'utilisation quotidienne d'Internet que les applications critiques. Que ce soit dans les télécommunications, les entreprises ou les centres de données, l'amplificateur EDFA large bande pour réseaux de fibre optique redéfinit les possibilités des communications optiques, ouvrant la voie à un avenir plus connecté, plus efficace et plus numérique.
