Comment choisir le bon câble à fibre optique à 12 cœurs

Un câble à fibres optiques à 12 cœurs intègre 12 fibres optiques indépendantes, permettant la transmission simultanée de plusieurs services, la redondance et des liaisons optiques parallèles à haut débit telles que 40G/100G/400G. Le choix du câble approprié détermine directement la stabilité, l'efficacité de transmission, la durée de vie et la capacité d'évolution à long terme de la liaison optique. Un mauvais choix peut entraîner une atténuation accrue du signal, un câblage complexe, des problèmes de compatibilité, voire des risques pour la sécurité. Cet article présente de manière systématique les points clés pour la sélection d'un câble à fibres optiques à 12 cœurs, en abordant les dimensions des cœurs, le mode de transmission, la conception structurelle, le type de connecteur, l'environnement d'application et les indicateurs de performance, afin d'aider les utilisateurs à prendre des décisions éclairées et standardisées.

Préciser les exigences de transmission de base : mode et catégorie de fibre optique

La première étape du choix d'un câble à fibre optique à 12 cœurs consiste à déterminer le mode de transmission de la fibre, ce qui définit directement la distance de transmission, la bande passante et les types d'équipements compatibles.

Fibre monomode (SMF)

La fibre monomode possède un cœur de diamètre extrêmement réduit (9/125 μm) et ne fonctionne que selon un seul mode de transmission pour les signaux lumineux. Elle se caractérise par une faible dispersion et une grande portée de transmission, ce qui la rend idéale pour les liaisons dorsales à haut débit et longue distance.

● Scénarios d'application : Réseaux métropolitains, interconnexion de données longue distance, liaisons dorsales extérieures et scénarios avec des distances de transmission supérieures à 550 mètres.

●  Normes communes : OS2, qui prend en charge la transmission à très longue distance et à haut débit et est compatible avec les débits de 100G/400G et plus.

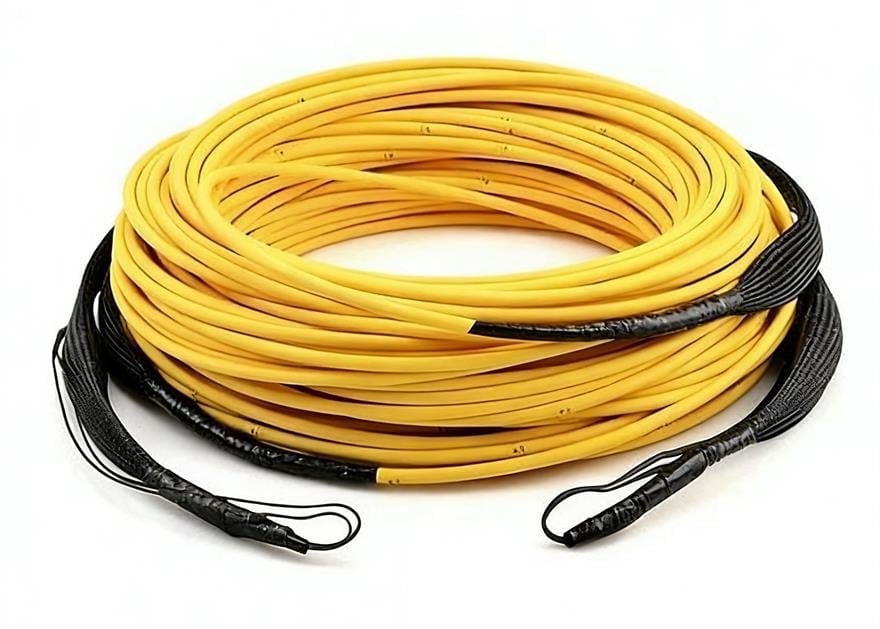

● Identification visuelle : Gaine extérieure généralement jaune, ce qui facilite l'identification sur site et la gestion de la construction.

Fibre multimode (MMF)

La fibre multimode possède un diamètre de cœur plus grand (50/125 μm ou 62,5/125 μm), prend en charge plusieurs modes de transmission de la lumière et convient à l'interconnexion à courte distance et à large bande passante à l'intérieur des salles d'équipements et des centres de données.

● OM3/OM4/OM5 : Fibre multimode optimisée pour laser, largement utilisée pour les transmissions à courte distance 10G/40G/100G (de 100 à 550 mètres). L’OM4 offre une bande passante et une portée supérieures à celles de l’OM3 ; l’OM5 prend en charge le multiplexage par répartition en longueur d’onde et convient aux câblages intégrés haute densité.

● Identification visuelle : OM3 est généralement turquoise, OM4 est violet ou turquoise, ce qui facilite l'identification rapide dans les environnements de câblage denses.

Lors du choix du réseau, le principe fondamental est le suivant : le réseau dorsal longue distance utilise un mode unique, tandis que le réseau haute densité courte distance à l’intérieur de la salle des machines utilise un mode multiple. L’utilisation mixte des modes unique et multiple est interdite, sous peine d’entraîner une forte atténuation du signal et une rupture de liaison.

Détermination de la conception structurelle : gestion du noyau et structure des câbles

La conception structurelle des câbles à fibres optiques à 12 conducteurs influe sur la densité de câblage, la facilité d'installation, l'efficacité de la maintenance et les performances de protection mécanique.

Norme d'identification des séquences de base

Les câbles à fibres optiques à 12 conducteurs doivent respecter le code couleur de la norme internationale TIA-598 afin de garantir la correspondance exacte de la séquence des conducteurs aux deux extrémités et d'éviter les erreurs de fusion et de connexion. Les couleurs standard sont les suivantes : 1-Bleu, 2-Orange, 3-Vert, 4-Marron, 5-Ardoise, 6-Blanc, 7-Rouge, 8-Noir, 9-Jaune, 10-Violet, 11-Rose, 12-Turquoise. L'identification standardisée des couleurs simplifie considérablement les opérations quotidiennes, la maintenance et la localisation des pannes.

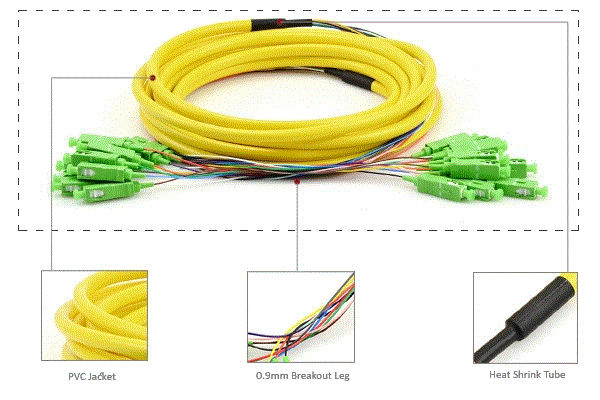

Types de structures courantes

● Structure en faisceau : Les fibres à 12 cœurs sont regroupées en faisceaux de petit diamètre, ce qui permet un gain de place et convient aux câblages intérieurs haute densité, comme dans les baies de centres de données. Sa grande flexibilité facilite le cintrage et la pose dans les espaces restreints.

● Structure modulaire (câble zip) : Chaque fibre est gainée individuellement puis intégrée à un câble, ce qui permet de la séparer indépendamment. Cette structure offre une résistance mécanique élevée et convient aux applications nécessitant des connexions indépendantes, comme le raccordement direct aux ports d’équipements et les environnements industriels.

● Structure blindée : Couche de blindage métallique ajoutée à l'intérieur de la gaine extérieure, avec des propriétés de résistance à la compression, à la traction et aux morsures, adaptée à la pose en extérieur, à l'enfouissement direct et aux environnements présentant des risques potentiels de dommages mécaniques.

Sélection des connecteurs compatibles : compatibilité et densité

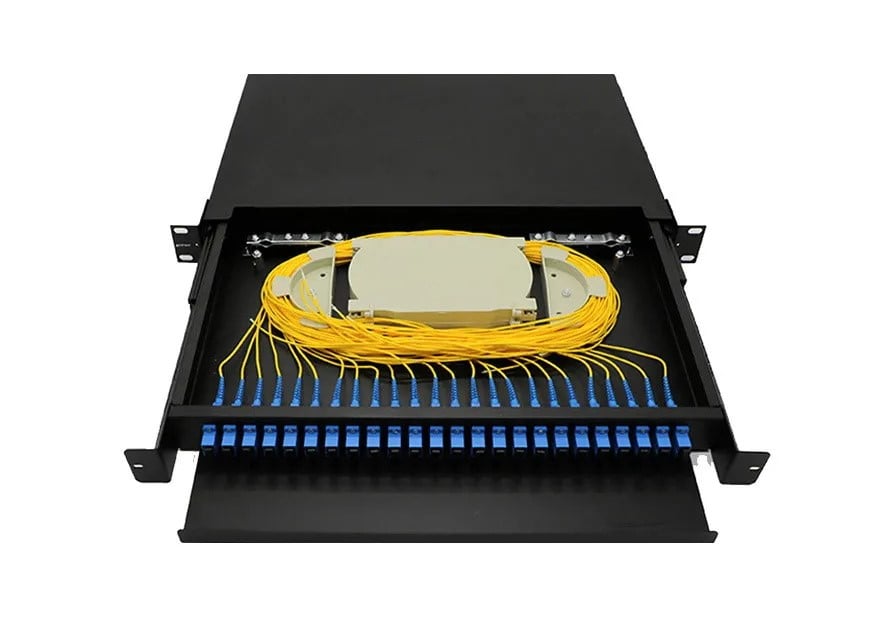

Le connecteur est l'élément clé pour raccorder le câble à fibre optique aux équipements, modules et répartiteurs. Son type influe directement sur la compatibilité, les pertes de connexion et la densité de câblage.

Types de connecteurs courants

● Connecteur LC : Compact, à verrouillage automatique par simple pression, haute densité, largement utilisé dans les modules optiques SFP/SFP+/QSFP . C’est le choix le plus courant pour les connexions de cordons fibre optique à 12 fibres dans les centres de données et les réseaux d’entreprise, permettant un gain de place considérable dans les armoires.

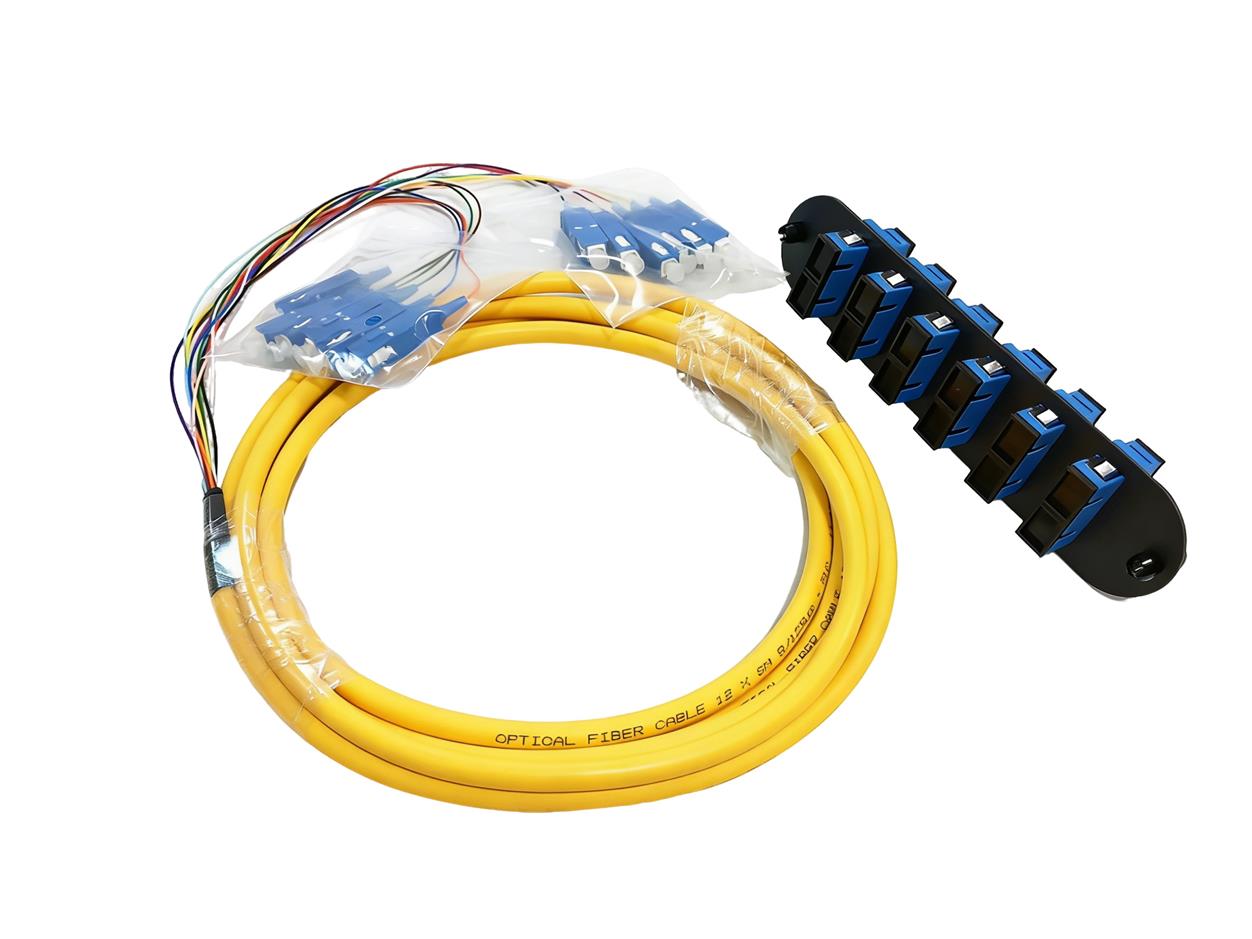

● Connecteur SC : Carré, structure push-pull, stable et fiable, couramment utilisé dans les équipements et les châssis de distribution traditionnels de niveau entreprise.

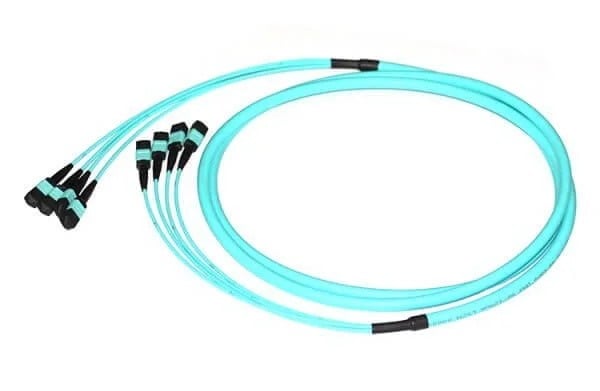

• Connecteur MPO/MTP : Un seul connecteur peut raccorder simultanément 12 conducteurs. Spécialement conçu pour les liaisons optiques parallèles haute densité, il constitue la configuration standard pour la transmission haut débit 40G/100G/400G et permet d’optimiser considérablement le câblage tout en réduisant la quantité de câbles nécessaires.

Principes de sélection des connecteurs

● Déterminer le type d’interface de l’équipement correspondant (module optique, répartiteur, commutateur).

● Les scénarios à haute densité et à haut débit privilégient MPO/MTP ; les liaisons d'accès conventionnelles utilisent LC.

• Veillez au type de polissage des connecteurs (UPC/APC) et à leur polarité (type A/B/C). Une erreur de polarité entraînera une interruption de la liaison. Le type A (direct) convient aux connexions point à point classiques, tandis que le type B (croisé) est couramment utilisé dans les systèmes 40G SR4 et autres.

Adaptation à l'environnement d'application : matériau de la gaine et indice de sécurité

Le matériau de la gaine extérieure et le classement ignifuge déterminent l'applicabilité du câble à fibres optiques à 12 conducteurs dans différents environnements et sa conformité aux spécifications de sécurité.

Matériau de la gaine

● LSZH (Faible dégagement de fumée et sans halogène) : Faible dégagement de fumée, sans halogène, non toxique, peu corrosif et conforme aux normes de sécurité incendie. Adapté aux zones à forte densité de population telles que les bâtiments, les salles informatiques et les réseaux de transport en commun (métro, métro, etc.), il ne dégage ni fumées toxiques ni gaz corrosifs en cas d’incendie.

● PVC : Faible coût, convient aux environnements intérieurs généraux avec des exigences de protection contre l'incendie faibles.

● PE (Polyéthylène) : Résistant à l'humidité, résistant aux UV, convient à la pose en extérieur, en canalisation et en enfouissement direct, avec une bonne résistance aux intempéries.

Indice de résistance au feu

● OFNP (Plénum) : Qualité ignifuge Plénum, ​​adaptée aux conduits de retour d'air et aux intercalaires de plafond avec des exigences élevées en matière de protection contre l'incendie.

● OFNR (Riser) : Colonne montante verticale ignifugée, adaptée au câblage vertical entre les étages.

Le choix des matériaux d'intérieur doit être conforme aux codes de construction locaux en matière de sécurité incendie afin d'éviter tout risque potentiel pour la sécurité.

Adaptabilité mécanique et environnementale

Il convient de prendre en compte la résistance à la traction, le rayon de courbure, la résistance à la compression et la plage de températures de fonctionnement. Les applications intérieures classiques s'étendent de -20 °C à +60 °C ; les environnements industriels ou extérieurs exigent une plage de températures d'adaptation plus étendue et une protection mécanique plus élevée.

Vérifier les indicateurs clés de performance : garantir la qualité de la transmission

Les indicateurs clés de performance déterminent la qualité et la stabilité de la transmission du câble à fibre optique à 12 cœurs, qui doivent être vérifiés avant la sélection.

● Perte d'insertion (IL) : Plus la perte d'insertion est faible, meilleure est l'efficacité de transmission. Normes conventionnelles : multimode ≤ 0,6 dB, monomode ≤ 0,75 dB ; les cavaliers hautes performances peuvent atteindre ≤ 0,35 dB. Le fournisseur doit fournir un rapport d'essai en usine.

● Perte de retour (RL) : Elle reflète la performance de réflexion du signal. Plus sa valeur est élevée, plus l’impact sur la liaison est faible. Le polissage APC présente une perte de retour supérieure à celle de l’UPC et convient aux liaisons haut débit et longue distance.

● Uniformité de chaque noyau : Assurez-vous que la différence de perte de chaque noyau du câble à 12 noyaux est faible, évitant ainsi que certains noyaux ne deviennent des goulots d'étranglement et n'affectent l'effet global de la liaison.

Scénarios d'application de correspondance : logique de sélection complète

Combinée à des scénarios réels, voici la logique de sélection standardisée pour les câbles à fibres optiques à 12 cœurs :

Câblage haute densité pour centres de données

● Type de fibre : multimode OM4/OM5

● Structure : Câble en faisceau ou câble principal MPO

● Connecteur : MPO-12 + carte de dérivation LC

● Gaine : LSZH, OFNR/OFNP

● Caractéristiques : Adaptable à 40G/100G/400G, haute densité, gestion facile, espace de mise à niveau réservé.

Réseau dorsal du campus d'entreprise

● Type de fibre : monomode OS2

● Structure : En fagot ou blindée

● Connecteur : LC/SC

● Gaine : PE extérieur ou LSZH intérieur

● Caractéristiques : Transmission longue distance, performances stables, protection contre les intempéries ou le feu.

Environnement de communication industrielle

● Type de fibre : Monomode ou multimode selon la distance

● Structure : Évasion blindée

● Connecteur : Connecteur étanche robuste

● Étui : LSZH ou PUR

● Caractéristiques : Haute résistance mécanique, anti-vibration, résistance à l'huile, adaptation aux environnements de température et d'humidité difficiles.

Éviter les risques de mauvaise sélection courants

● Recherche aveugle d'une configuration élevée : Le choix inutile de fibres de haute qualité ou de structures complexes pour des scénarios à faible vitesse et sur de courtes distances entraîne un gaspillage de coûts.

● Ignorer la polarité et l'ordre des conducteurs : les erreurs de polarité et les confusions d'ordre des conducteurs sont des causes fréquentes de défaillance des liaisons. La construction et la réception doivent être vérifiées.

● Utilisation mixte de modes monomode et multimode : Les modes incompatibles entraîneront une forte atténuation et une interruption de la liaison.

● Négliger la protection contre l'incendie et l'adaptabilité environnementale : L'utilisation de matériaux de gaine non conformes à l'intérieur ou à l'extérieur peut entraîner des risques potentiels pour la sécurité et des dommages prématurés.

● Manque de redondance réservée : le processeur à 12 cœurs offre une redondance modérée. Il est donc important de bien planifier le nombre de cœurs utilisés et réservés afin de faciliter les extensions de service ultérieures.

Choisir le câble à fibre optique à 12 cœurs adapté est une décision réfléchie qui prend en compte le mode de transmission, la conception structurelle, le type de connecteur, l'adaptabilité environnementale et les performances. Le principe fondamental est le suivant : assurer la distance et le débit de transmission, s'adapter à l'environnement de déploiement, garantir la compatibilité avec les équipements et prévoir une marge de progression à long terme. Grâce à leur excellente universalité et leur grande évolutivité, les câbles à fibre optique à 12 cœurs restent la solution privilégiée pour les interconnexions optiques de moyenne densité. Une sélection rigoureuse et une application standardisée permettent d'optimiser les performances de transmission, de réduire les coûts d'exploitation et de maintenance, et de garantir un support stable et fiable pour les systèmes de communication optique modernes.
