Perte d'insertion du coupleur à fibre optique

Dans le domaine des réseaux optiques passifs (PON) et des systèmes de communication par fibre optique, les coupleurs optiques , tels que les coupleurs à cône biconique fusionné (FBT), largement utilisés, jouent un rôle crucial dans la séparation ou la combinaison des signaux optiques. Parmi les nombreux paramètres de performance qui définissent la qualité et la fiabilité de ces coupleurs, l'affaiblissement d'insertion (IL) est fondamental. Il influe directement sur la puissance du signal, l'efficacité du réseau et les performances globales du système ; il est donc essentiel que les ingénieurs, les opérateurs de réseau et les professionnels du secteur en comprennent les subtilités.

Qu'est-ce que la perte d'insertion (IL) dans les coupleurs de fibres optiques ?

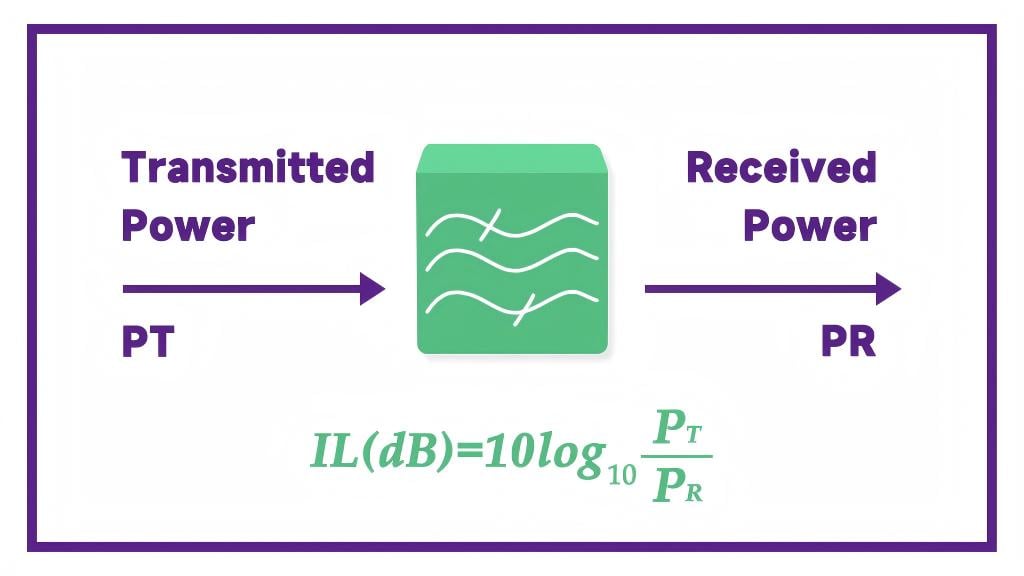

Les pertes d'insertion, souvent abrégées en IL, désignent la réduction de puissance optique qui se produit lorsqu'un coupleur de fibres optiques est inséré dans un trajet optique. En termes simples, elles quantifient la proportion de lumière incidente qui n'atteint pas les ports de sortie du coupleur, exprimée en décibels (dB) – une unité logarithmique qui facilite la comparaison des pertes de puissance entre différents composants.

Une faible perte d'insertion indique de meilleures performances, car cela signifie qu'une plus grande partie du signal d'entrée est correctement transmise à la sortie. Par exemple, un coupleur FBT avec une perte d'insertion de 0,3 dB conserve environ 93 % de la puissance d'entrée, tandis qu'un coupleur avec une perte de 1,0 dB n'en conserve que 79,4 % — une différence significative en termes de puissance du signal, notamment pour les réseaux PON longue distance ou à haute densité.

Il est important de noter que l'affaiblissement d'insertion diffère d'autres paramètres clés tels que l'affaiblissement de retour (qui mesure la puissance réfléchie) ou l'affaiblissement dépendant de la polarisation (PDL, qui tient compte des variations d'affaiblissement dues à la polarisation de la lumière). Bien que ces paramètres soient importants, l'affaiblissement d'insertion est le principal indicateur de l'efficacité avec laquelle un coupleur transfère la puissance du signal à travers ses fonctions principales.

Principales causes de perte d'insertion dans les coupleurs FBT

Les coupleurs FBT sont fabriqués selon un procédé spécialisé : deux fibres optiques ou plus sont fusionnées et effilées sous un contrôle précis de la température et de la tension, créant ainsi un chemin optique commun permettant la division ou la combinaison de signaux. Malgré les progrès réalisés dans les technologies de fabrication, plusieurs facteurs peuvent engendrer des pertes d’insertion dans les coupleurs FBT, allant des choix de conception aux conditions environnementales. Voici les causes les plus fréquentes :

Imperfections de fabrication

Le procédé de fusion de cônes biconiques exige une précision exceptionnelle ; même des écarts minimes peuvent entraîner une perte de puissance. Par exemple :

Fusion inégale : si les fibres ne sont pas fusionnées uniformément (par exemple, une fibre est chauffée plus que l’autre), le trajet optique devient irrégulier, ce qui provoque la diffusion ou la fuite d’une partie de la lumière au lieu de sa propagation vers la sortie.

Asymétrie de la conicité : Une conicité mal formée (par exemple, un diamètre irrégulier le long de la région conique) perturbe la façon dont la lumière est distribuée entre les fibres, ce qui entraîne une répartition inégale de la puissance et une augmentation des pertes.

Erreurs d'alignement des fibres : Un mauvais alignement des fibres avant la fusion, même de quelques micromètres, peut créer des espaces ou des décalages qui réfléchissent ou absorbent la lumière, contribuant ainsi à l'IL.

Type et qualité des fibres

Le choix de la fibre utilisée dans le coupleur influe directement sur les pertes d'insertion. Les coupleurs FBT sont compatibles avec différents types de fibres, notamment les fibres monomodes (SM), multimodes (OM1, OM2, OM3, OM4, OM5) et à maintien de polarisation (PM), mais chacune présente des caractéristiques de pertes uniques :

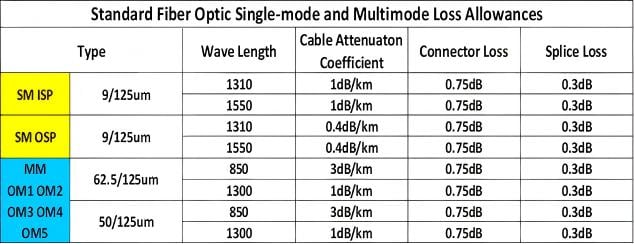

Fibres monomodes et multimodes : Les fibres monomodes (utilisées pour les applications longue distance à large bande passante) possèdent un cœur plus petit (généralement de 8 à 10 µm), ce qui les rend plus sensibles aux erreurs d’alignement et aux imperfections de fabrication ; même de minuscules défauts peuvent entraîner des pertes importantes. Les fibres multimodes (avec un cœur plus large, de 50 à 62,5 µm) sont plus tolérantes, mais peuvent présenter des pertes plus élevées dues à la dispersion modale (la lumière se propageant par différents trajets à l’intérieur du cœur).

Défis liés aux fibres PM : Les fibres PM , utilisées dans des applications exigeant une polarisation stable (par exemple, les systèmes laser), possèdent des structures spécifiques (par exemple, des barres de contrainte) pour maintenir la polarisation. Cependant, ces structures peuvent engendrer des pertes supplémentaires si le processus de fusion perturbe leur symétrie, comme c’est le cas pour les coupleurs FBT PM hautes performances (par exemple, les séparateurs PM780 1x16).

Facteurs environnementaux

Les coupleurs à fibre optique fonctionnent dans divers environnements, allant des centres de données contrôlés aux déploiements PON extérieurs, et les conditions environnementales peuvent aggraver les pertes d'insertion :

Fluctuations de température : La plupart des coupleurs FBT (comme ceux de Fibermart) fonctionnent entre -40 °C et 85 °C. Les températures extrêmes peuvent entraîner la dilatation ou la contraction de la zone de fibre fusionnée, modifiant ainsi le trajet optique et augmentant les pertes, un phénomène appelé pertes dépendantes de la température (TDL). Les coupleurs FBT de haute qualité limitent généralement les TDL à ≤ 0,5 dB afin de minimiser les variations d’isolation.

Contraintes mécaniques : Les contraintes physiques (flexion, torsion ou vibrations, par exemple) exercées sur le coupleur ou ses fibres d’entrée/sortie peuvent déformer le cœur de la fibre, provoquant des microcourbures qui diffusent la lumière. C’est pourquoi les coupleurs sont souvent conditionnés dans des boîtiers de protection (boîtes en ABS, tubes en acier, etc.) afin de les protéger des dommages mécaniques.

Normes industrielles et mesure des pertes d'insertion

Afin de garantir la cohérence et la fiabilité dans l'ensemble du secteur, les pertes d'insertion dans les coupleurs à fibres optiques sont mesurées et réglementées conformément aux normes internationales, telles que celles établies par l'Union internationale des télécommunications (UIT-T) et la Telecommunications Industry Association (TIA). Ces normes définissent :

Dispositif de test : Une source optique calibrée (adaptée à la longueur d’onde de fonctionnement du coupleur, par exemple 1310 nm ou 1550 nm pour une fibre monomode) et un wattmètre sont utilisés pour mesurer Pᵢₙ et Pₒᵤₜ. Les fibres sont connectées à l’aide de connecteurs à faibles pertes (par exemple, SC ou LC) afin d’éviter les pertes supplémentaires dues à des connexions de mauvaise qualité.

Considérations relatives à la longueur d'onde : les coupleurs FBT sont conçus pour des plages de longueurs d'onde spécifiques (par exemple, 1260-1620 nm pour les systèmes PON, 460-980 nm pour les applications spécialisées). L'affaiblissement d'insertion doit être mesuré sur toute la plage de longueurs d'onde de fonctionnement afin de tenir compte de l'affaiblissement dépendant de la longueur d'onde (WDL), généralement limité à ≤ 0,5 dB pour les coupleurs hautes performances.

Catégories de pertes : Les coupleurs sont souvent classés selon leur niveau de pertes d’insertion. Par exemple, les coupleurs FBT de « grade P » (grade premium), couramment utilisés dans les applications PON critiques, présentent des limites de pertes d’insertion plus strictes (par exemple, ≤ 0,3 dB pour les coupleurs monomodes 1x2) que les grades standard.

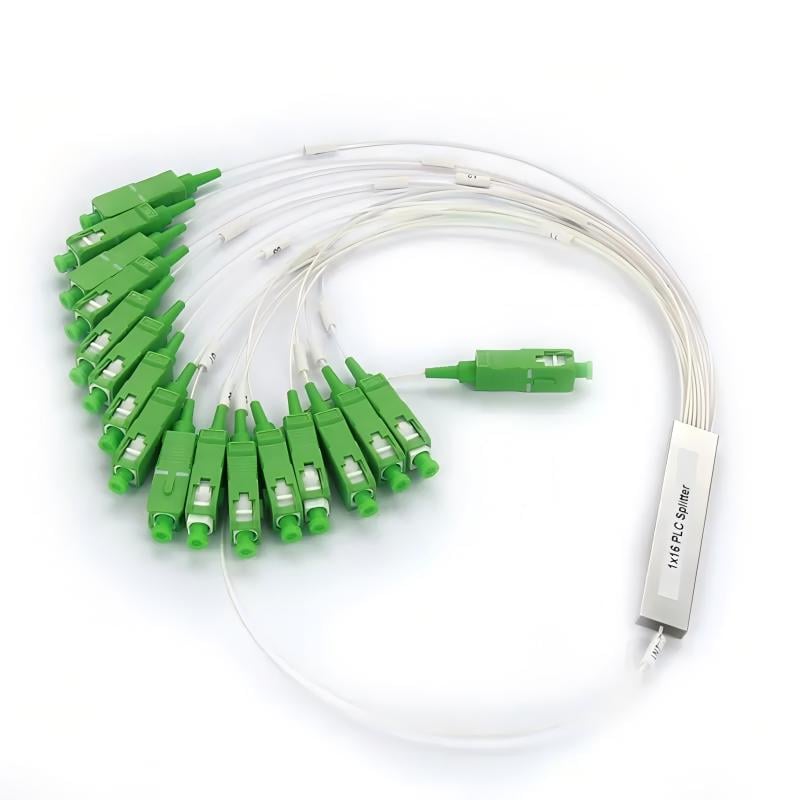

Prenons l'exemple des coupleurs FBT de Fibermart : leur séparateur de fibre monomode 1x2 à fenêtre unique de 900 µm est conforme aux normes de qualité P, avec une uniformité de perte d'insertion (variation de la perte d'insertion entre les ports de sortie) ≤ 0,6 dB, garantissant ainsi des performances constantes sur tous les ports. Pour les configurations plus complexes, telles que les coupleurs tubulaires en acier 1x4 toutes bandes (37,80 $US), la perte d'insertion est mesurée à chacun des quatre ports de sortie afin de confirmer la conformité aux normes industrielles.

Pourquoi la perte d'insertion est importante pour les applications pratiques

L’affaiblissement d’insertion n’est pas qu’une simple spécification technique ; il a des conséquences directes et concrètes sur la conception, le déploiement et la maintenance des réseaux de fibres optiques. Voici quelques scénarios clés où l’affaiblissement d’insertion est critique :

Réseaux optiques passifs (PON)

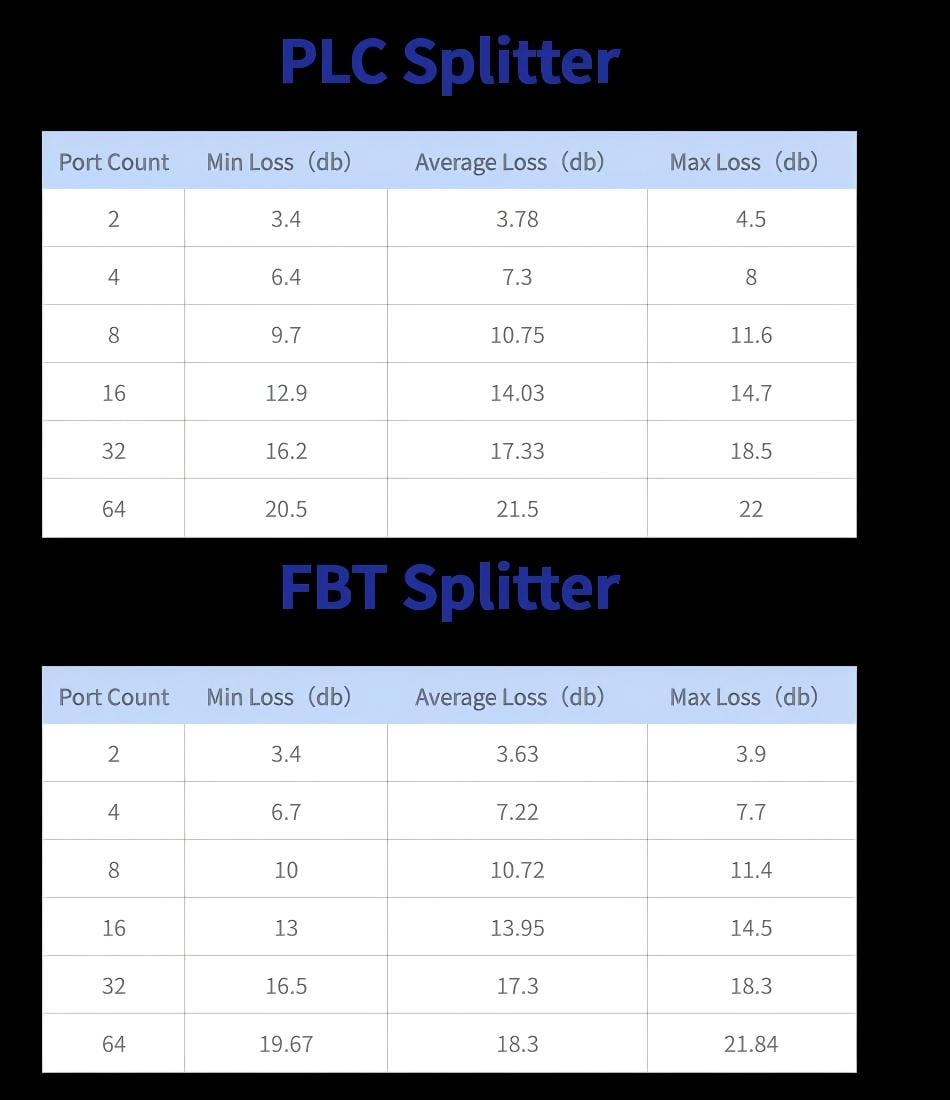

Les systèmes PON (par exemple, EPON, GPON) utilisent des coupleurs FBT ou PLC pour répartir un signal optique unique provenant d'un central téléphonique vers plusieurs utilisateurs finaux (par exemple, des particuliers, des entreprises). Dans un déploiement PON classique, un coupleur 1x32 peut répartir le signal vers 32 utilisateurs ; chaque répartition supplémentaire introduit une perte d'insertion. Si cette perte est trop élevée, le signal risque d'être trop faible pour atteindre les utilisateurs les plus éloignés, ce qui peut entraîner des débits réduits, des déconnexions ou la nécessité d'utiliser des amplificateurs de signal coûteux. Par exemple, un coupleur FBT 1x32 avec une perte d'insertion totale de 15 dB (répartie entre les ports) garantit à chaque utilisateur une puissance de signal suffisante pour la diffusion vidéo haute définition et l'Internet gigabit.

Centres de données à haute densité

Les centres de données utilisent des coupleurs FBT pour gérer les signaux optiques entre les serveurs, les commutateurs et les systèmes de stockage. Avec l'essor du cloud computing et de la 5G, les centres de données ont besoin de coupleurs à faible perte d'insertion (IL) pour prendre en charge les applications à large bande passante et faible latence. Un coupleur avec une IL de 0,2 dB, par exemple, minimise la dégradation du signal sur les liaisons courtes (100 à 500 m) des centres de données, réduisant ainsi le besoin de régénération du signal et les coûts d'exploitation.

Applications spécialisées

Dans des domaines de niche comme l'imagerie médicale (endoscopes, par exemple), la détection industrielle ou les systèmes laser, les coupleurs FBT à très faible perte d'insertion sont indispensables. Par exemple, les coupleurs FBT à aimant permanent utilisés dans les dispositifs médicaux laser (par exemple, les séparateurs PM780 1x16, au prix de 4 458 $US) nécessitent une perte d'insertion ≤ 0,5 dB pour garantir une puissance laser précise et constante, essentielle à la sécurité des patients et à la précision du diagnostic.

Les pertes d'insertion constituent un paramètre fondamental des coupleurs de fibres optiques, influençant directement l'efficacité, la fiabilité et la rentabilité des réseaux optiques. Pour les coupleurs FBT, appréciés pour leur prix compétitif et leur polyvalence dans les réseaux PON, les centres de données et les applications spécialisées, la compréhension des causes des pertes d'insertion, le respect des normes de mesure et le choix du coupleur adapté sont des étapes essentielles à la conception de systèmes optiques robustes.

Face à la demande croissante de connectivité haut débit (impulsée par la 5G, l'IoT et les services cloud), l'importance des coupleurs à faibles pertes d'insertion ne fera que s'accroître. Des fabricants comme Fibermart continuent d'innover en proposant des coupleurs FBT personnalisables (avec des rapports de division de 1:99 à 50:50 et des longueurs d'onde de fonctionnement de 460 nm à 1620 nm) répondant aux exigences strictes en matière de pertes d'insertion. En privilégiant la réduction des pertes d'insertion lors du choix et du déploiement des composants, les professionnels du secteur peuvent garantir des performances élevées et constantes à leurs réseaux optiques pour les années à venir.
