Spécifications de perte d'insertion de la fibre MPO

Dans le paysage en constante évolution de la transmission de données à haut débit, la fibre MPO  (fibre multifibre à connexion directe) s'est imposée comme une technologie fondamentale pour les réseaux optiques haute densité. Des centres de données aux infrastructures de télécommunications, sa capacité à regrouper plusieurs fibres optiques en un seul connecteur compact a révolutionné la connectivité. Parmi les paramètres de performance critiques qui définissent la fiabilité et l'efficacité des systèmes à fibre MPO, l'affaiblissement d'insertion constitue une spécification essentielle. Cet article explore en détail les spécifications d'affaiblissement d'insertion de la fibre MPO, en examinant leur importance, les normes de mesure, les facteurs influents et leurs implications pratiques pour la conception et l'exploitation des réseaux.

Qu’est-ce que la perte d’insertion de la fibre MPO ?

1. Définition et concept de base

L'affaiblissement d'insertion, souvent abrégé en IL, désigne la perte de puissance optique subie par un signal lors de sa propagation entre l'entrée et la sortie d'un composant de fibre MPO. Plus précisément, pour la fibre MPO, cette perte survient lors du passage de la lumière à travers la paire de connecteurs, la fibre elle-même et les épissures ou terminaisons présentes dans l'assemblage. Exprimé en décibels (dB), l'affaiblissement d'insertion mesure l'atténuation du signal : plus sa valeur est faible, meilleure est l'efficacité de la transmission, car la puissance dissipée le long du trajet est moindre.

Pour les systèmes à fibre MPO, l'affaiblissement d'insertion n'est pas un simple détail technique, mais un indicateur de performance essentiel. Contrairement aux connecteurs monofibres, les connecteurs MPO alignent plusieurs fibres simultanément, ce qui implique un affaiblissement d'insertion constant sur l'ensemble des canaux de fibre au sein du connecteur. Cette uniformité garantit une efficacité optimale de chaque voie de transmission de données, condition indispensable à la prise en charge des protocoles haut débit tels que 40G, 100G, 400G et au-delà.

2. Normes et méthodologie de mesure

La mesure précise des pertes d'insertion des fibres MPO est régie par des normes industrielles afin de garantir la cohérence et la fiabilité des résultats entre les fabricants et les applications. Les principales normes relatives aux essais de pertes d'insertion des fibres MPO sont les normes ISO/IEC 61300-3-35 et TIA/EIA-568.3-D, qui définissent les procédures spécifiques d'essai des connecteurs multifibres.

Le processus de mesure consiste généralement à utiliser une source lumineuse et un wattmètre étalonnés (LSPM) ou un réflectomètre optique temporel (OTDR) . Pour les assemblages de fibres MPO, le dispositif de test doit prendre en compte tous les brins de fibre présents dans le connecteur. La source lumineuse émet un signal à la longueur d'onde spécifiée (par exemple, 850 nm ou 1300 nm pour la fibre MPO multimode, 1310 nm ou 1550 nm pour la fibre MPO monomode), lequel signal est injecté dans le connecteur d'entrée. Le wattmètre mesure ensuite l'intensité du signal au niveau du connecteur de sortie, et la différence entre la puissance d'entrée et la puissance de sortie est calculée pour obtenir l'affaiblissement d'insertion.

Il est important de noter que les spécifications relatives à l'affaiblissement d'insertion des fibres MPO incluent souvent des valeurs typiques et maximales. Par exemple, les assemblages de fibres MPO de haute qualité peuvent présenter un affaiblissement d'insertion typique ≤ 0,20 dB par paire et un affaiblissement maximal ≤ 0,35 dB par paire, conformément aux spécifications de fabricants de renom tels que Fibermart. Ces valeurs sont validées par des tests réalisés à 100 % en usine, chaque assemblage étant accompagné d'un rapport de test détaillé garantissant sa conformité.

Facteurs clés influençant la perte d'insertion des fibres MPO

1. Qualité de la conception et de la fabrication des connecteurs

La conception et la précision de fabrication des connecteurs fibre MPO sont des facteurs déterminants de l'affaiblissement d'insertion. Les connecteurs MPO comportent une férule qui aligne plusieurs fibres avec précision ; tout écart dans le positionnement des fibres, la géométrie de la férule ou la qualité du polissage peut entraîner une augmentation de l'affaiblissement du signal.

Les connecteurs fibre MPO de haute qualité utilisent des techniques de moulage ultra-précises pour garantir un alignement parfait des fibres. Le matériau de la férule, généralement en zircone ou en céramique, est choisi pour sa durabilité et sa stabilité dimensionnelle. De plus, le polissage est crucial : les connecteurs fibre MPO sont souvent polis selon les normes UPC (Ultra Physical Contact) ou APC (Angled Physical Contact). Le polissage UPC offre une surface d'extrémité plane et lisse qui minimise les espaces d'air entre les connecteurs, tandis que le polissage APC présente un angle de 8 degrés pour réduire la réflexion, contribuant ainsi à une diminution des pertes d'insertion.

Des fabricants comme Fibermart appliquent des processus de contrôle qualité rigoureux lors de la production de connecteurs fibre MPO, notamment l'alignement automatisé des fibres, le polissage de précision et une inspection minutieuse des faces d'extrémité par interférométrie. Ce souci du détail garantit que chaque connecteur fibre MPO respecte, voire dépasse, les spécifications de l'industrie en matière de pertes d'insertion.

2. Type de fibre et construction du câble

Le type de fibre utilisé dans les assemblages de fibres MPO (monomode ou multimode, comme OM3, OM4 ou OM5) influe également sur les pertes d'insertion. La fibre MPO monomode, avec un diamètre de cœur de 9/125 µm, est conçue pour les transmissions longue distance et présente généralement une atténuation plus faible que la fibre MPO multimode. La fibre MPO multimode, avec des diamètres de cœur plus importants (par exemple, 50/125 µm pour OM3/OM4/OM5), est optimisée pour les applications à courte portée et à large bande passante, mais peut présenter des pertes d'insertion légèrement supérieures en raison de la dispersion modale.

La construction du câble est un autre facteur clé. Les câbles de liaison fibre optique MPO sont souvent dotés de gaines LSZH (faible dégagement de fumée et sans halogène) ou OFNP (norme plénum), ce qui améliore la sécurité et protège les fibres internes des dommages physiques. La structure du câble (rond ou ruban) influe sur la gestion des fibres et le rayon de courbure. Un rayon de courbure plus petit (par exemple, 7,5 mm pour de nombreux câbles fibre optique MPO) facilite le passage dans les espaces restreints sans entraîner de perte de signal excessive. De plus, les assemblages de fibres MPO pré-terminés en usine éliminent le besoin de terminaisons sur site, sujettes à des irrégularités et à des pertes d'insertion plus élevées.

3. Conditions environnementales et d'installation

Les facteurs environnementaux et les pratiques d'installation peuvent influencer considérablement les pertes d'insertion des fibres MPO au fil du temps. Les variations de température, l'humidité et la poussière peuvent dégrader les performances des connecteurs. Par exemple, une exposition à des températures extrêmes (hors de la plage de fonctionnement recommandée de -10 à 60 °C pour la plupart des assemblages de fibres MPO) peut entraîner la dilatation ou la contraction des matériaux du connecteur, perturbant ainsi l'alignement des fibres et augmentant les pertes d'insertion.

De mauvaises pratiques d'installation, telles qu'une tension de traction excessive, un cintrage incorrect ou la contamination de la face d'extrémité du connecteur, peuvent également entraîner des pertes d'insertion plus importantes. Lors de l'installation, les câbles à fibres optiques MPO doivent être manipulés avec précaution afin d'éviter de dépasser la charge de traction maximale (200 N pour une utilisation prolongée, 660 N pour une utilisation ponctuelle) et de maintenir le rayon de courbure minimal. De plus, les faces d'extrémité des connecteurs doivent être nettoyées régulièrement à l'aide de lingettes non pelucheuses et de solutions de nettoyage appropriées afin d'éliminer la poussière, l'huile ou les débris susceptibles de bloquer ou de diffuser les signaux lumineux.

Pourquoi les spécifications de perte d'insertion de la fibre MPO sont importantes pour les performances du réseau

1. Permettre la transmission de données à haut débit

Les réseaux modernes exigent des débits de données toujours plus élevés, de 10 Gbit/s à 400 Gbit/s et plus. Les systèmes de fibre optique MPO constituent l'épine dorsale de ces réseaux, car ils fournissent la connectivité haute densité nécessaire à la transmission de données en parallèle. L'affaiblissement d'insertion influe directement sur la capacité de la fibre MPO à atteindre ces vitesses élevées. Un affaiblissement excessif peut réduire la puissance du signal au point que le récepteur ne puisse plus le détecter avec précision, ce qui entraîne des erreurs de données, une réduction du débit, voire une interruption de réseau.

En respectant des spécifications strictes de perte d'insertion (par exemple, ≤ 0,35 dB par paire connectée), les fibres optiques MPO garantissent une puissance de signal suffisante au niveau du récepteur, permettant ainsi une transmission fiable des protocoles haut débit tels que 40G QSFP+, 100G QSFP28 et 400G OSFP. Ceci est particulièrement crucial dans les centres de données, où des milliers de connexions fibre optique MPO relient commutateurs, serveurs et baies de stockage ; une faible perte d'insertion constante sur l'ensemble des connexions est essentielle au maintien des performances du réseau à grande échelle.

2. Garantir la fiabilité et l'évolutivité du réseau

La fiabilité est primordiale pour les réseaux critiques, tels que les centres de données, les centraux téléphoniques et les clusters de calcul IA/ML. Les spécifications de perte d'insertion des fibres optiques MPO constituent un indicateur clé de leur fiabilité à long terme. Les assemblages conformes ou supérieurs aux normes industrielles sont moins susceptibles de subir une dégradation de leurs performances au fil du temps, réduisant ainsi les besoins de maintenance et de remplacement.

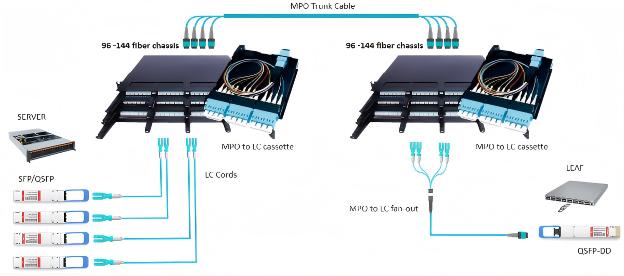

De plus, la faible perte d'insertion permet l'évolutivité du réseau. Face à la croissance des besoins en données, les entreprises peuvent facilement étendre leur infrastructure fibre MPO en ajoutant des canaux ou en passant à des protocoles plus rapides, sans craindre que la perte de signal n'affecte les performances. Par exemple, un centre de données utilisant la fibre MPO à faible perte d'insertion peut passer sans problème d'une transmission de 100 Gbit/s à une transmission de 400 Gbit/s en modernisant ses émetteurs-récepteurs, l'infrastructure fibre MPO existante étant capable de supporter les besoins accrus en bande passante.

3. Réduire le coût total de possession

Bien que les faisceaux de fibres MPO de haute qualité, conformes à des spécifications strictes en matière de pertes d'insertion, puissent présenter un coût initial plus élevé, ils permettent de réaliser d'importantes économies à long terme en réduisant le coût total de possession (CTP). Une perte d'insertion plus faible se traduit par moins d'erreurs réseau et moins de temps d'arrêt, ce qui minimise les coûts de dépannage et les pertes de productivité. De plus, les faisceaux de fibres MPO pré-terminés en usine réduisent le temps d'installation et les coûts de main-d'œuvre par rapport aux solutions terminées sur site.

De plus, les systèmes à fibre MPO, grâce à leur perte d'insertion constante, sont plus faciles à gérer et à entretenir. Les administrateurs réseau bénéficient ainsi de performances prévisibles, ce qui réduit la fréquence des tests et des réglages. Ce gain de temps permet également de prolonger la durée de vie de l'infrastructure réseau et de retarder les mises à niveau ou les remplacements coûteux.

Meilleures pratiques pour maintenir les performances de perte d'insertion des fibres MPO

1. Sélection d'assemblages de fibres MPO de haute qualité

Pour garantir des performances optimales en matière d'affaiblissement d'insertion, la première étape consiste à sélectionner des faisceaux de fibres MPO auprès de fabricants reconnus, respectant les normes industrielles (ISO 9001, CE, RoHS, FCC). Privilégiez les faisceaux présentant des spécifications d'affaiblissement d'insertion claires (par exemple, ≤ 0,20 dB max par paire connectée) et ayant fait l'objet de tests en usine à 100 %, accompagnés de rapports d'essais. Des fabricants comme Fibermart proposent une large gamme de câbles de liaison fibre MPO, de 8 à 576 fibres, avec des longueurs et des options de connecteurs personnalisées, tous conçus pour répondre aux exigences strictes en matière d'affaiblissement d'insertion.

2. Installation et manipulation correctes

Une installation correcte est essentielle pour limiter l'affaiblissement d'insertion des fibres MPO. Respectez les recommandations du fabricant concernant le cheminement, le cintrage et la charge de traction des câbles. Évitez toute traction excessive ou tout cintrage du câble au-delà du rayon de courbure minimal. Lors du raccordement des connecteurs de fibres MPO, assurez-vous d'un accouplement fluide et sécurisé ; ne forcez pas le connecteur, car cela pourrait endommager la férule ou perturber l'alignement des fibres. Enfin, utilisez des connecteurs et des panneaux de brassage compatibles pour garantir un raccordement optimal et minimiser l'affaiblissement d'insertion.

3. Inspection et nettoyage réguliers

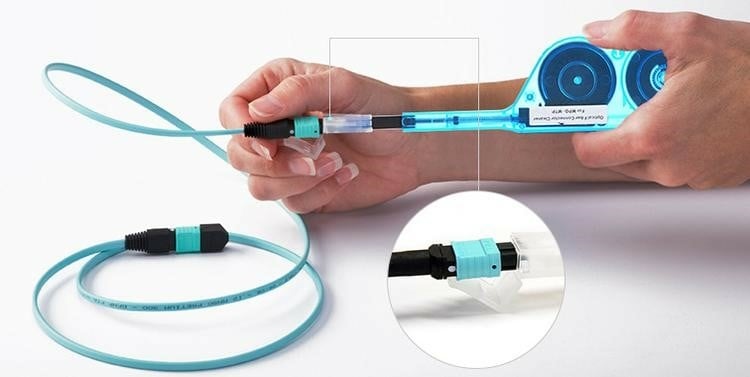

L'inspection et le nettoyage réguliers des connecteurs fibre MPO sont essentiels pour prévenir la dégradation due aux pertes d'insertion. Utilisez un microscope à fibre optique pour inspecter la face d'extrémité du connecteur et détecter toute contamination, rayure ou dommage. Nettoyez la face d'extrémité à l'aide d'outils et de solutions de nettoyage homologués, en suivant les instructions du fabricant. Évitez de toucher la face d'extrémité à mains nues, car le sébum et la saleté peuvent entraîner une perte de signal. Mettez en place un programme de nettoyage régulier, notamment dans les zones à fort trafic ou les environnements difficiles.

4. Surveillance et tests

La surveillance continue et les tests périodiques de l'affaiblissement d'insertion des fibres MPO permettent d'identifier les problèmes potentiels avant qu'ils n'affectent les performances du réseau. Utilisez un équipement de test optique (LSPM, OTDR) pour mesurer l'affaiblissement d'insertion à intervalles réguliers et comparez les résultats aux spécifications initiales. Si l'affaiblissement d'insertion dépasse les seuils acceptables, recherchez-en la cause (contamination des connecteurs, dommages au câble ou facteurs environnementaux) et prenez rapidement les mesures correctives nécessaires.

Les spécifications relatives à l'affaiblissement d'insertion des fibres MPO sont essentielles au bon fonctionnement des réseaux optiques haute performance. La compréhension de la définition, des normes de mesure et des facteurs influençant l'affaiblissement d'insertion permet aux concepteurs et administrateurs de réseau de prendre des décisions éclairées lors de la sélection, de l'installation et de la maintenance des systèmes de fibres MPO. Le respect strict des exigences en matière d'affaiblissement d'insertion garantit une transmission de données fiable et à haut débit, assure l'évolutivité du réseau et réduit le coût total de possession.

Face à la demande croissante de connectivité haute densité et haut débit, la fibre MPO demeure une technologie clé pour les centres de données, les télécommunications et autres infrastructures critiques. En respectant les bonnes pratiques de sélection des fibres MPO, d'installation et de manipulation, d'inspection et de nettoyage réguliers, ainsi que de surveillance continue, les entreprises peuvent optimiser les performances et la durée de vie de leurs réseaux de fibre MPO et ainsi répondre aux besoins évolutifs de la transmission de données moderne. Qu'il s'agisse de réseaux 40G, 100G ou 400G, les spécifications de perte d'insertion de la fibre MPO constituent le fondement d'une infrastructure optique robuste et performante.
