Dans le paysage en constante évolution des technologies photoniques, les modules de couplage de guides d'ondes à fibre enfichables se sont imposés comme des composants essentiels, permettant une intégration transparente et une transmission de données haute performance pour les télécommunications, les centres de données et les applications de recherche avancée. Au cœur de ces modules se trouve le réceptacle, une interface critique qui détermine la précision d'alignement, l'efficacité optique et la fiabilité à long terme. Face à la demande croissante de bande passante, de miniaturisation et de rentabilité, la conception du réceptacle est passée d'un simple élément de support à un facteur déterminant pour exploiter pleinement le potentiel du couplage fibre-guide d'ondes.
Fonctions principales des prises dans les modules de couplage de guides d'ondes à fibres enfichables
Permettre un alignement précis

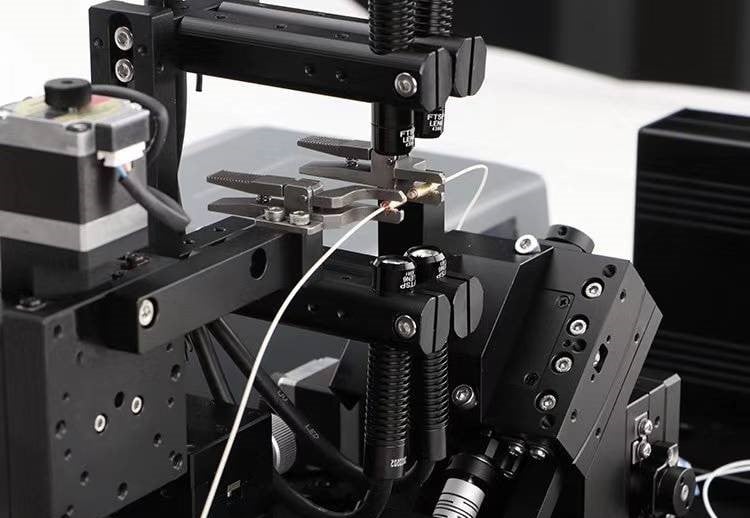

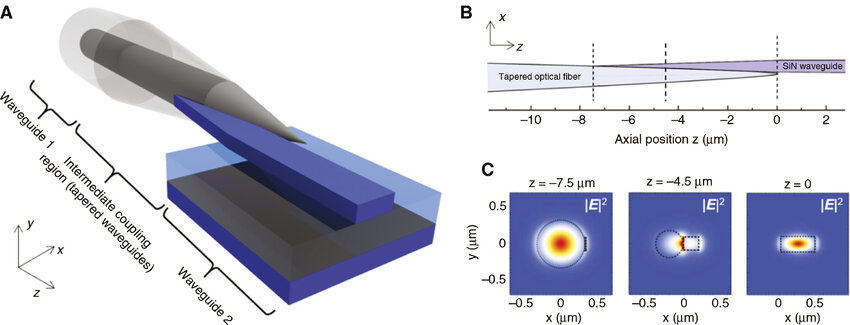

Le rôle principal d'un réceptacle dans les modules de couplage de guides d'ondes à fibres optiques enfichables est de faciliter un alignement à l'échelle submicronique, voire nanométrique, entre les fibres optiques et les guides d'ondes. Cet alignement est crucial pour optimiser le transfert de puissance optique, car même de très faibles défauts d'alignement selon les axes linéaires (X, Y, Z) ou rotationnels (θx, θy, θz) peuvent réduire considérablement l'efficacité du couplage. Les réceptacles y parviennent grâce à des fixations mécaniques rigides et des interfaces d'accouplement de haute précision qui guident les fibres ou les réseaux de fibres (FAU) pour un recouvrement spatial parfait avec les champs de mode des guides d'ondes. Qu'il s'agisse de fibres monomodes ou de FAU multicanaux, le mécanisme d'alignement du réceptacle garantit une transmission de signal optique fiable et performante.
Garantir la stabilité et la durabilité mécaniques
Les modules enfichables sont conçus pour des cycles d'insertion et de désinsertion répétés, ce qui exige des connecteurs qu'ils conservent leur intégrité structurelle et leur précision d'alignement pendant des milliers d'opérations. Les connecteurs doivent résister aux contraintes mécaniques, aux variations environnementales (telles que les fluctuations de température et d'humidité) et aux vibrations – des défis courants dans les environnements industriels et les centres de données. Grâce à l'intégration de matériaux robustes, de dispositifs d'absorption des chocs et de mécanismes de verrouillage sécurisés, les connecteurs préviennent les désalignements causés par des forces extérieures, garantissant ainsi une fiabilité à long terme et minimisant les temps d'arrêt pour la maintenance ou le remplacement.
Faciliter une intégration modulaire transparente
L'une des caractéristiques essentielles des modules enfichables est leur capacité à se connecter et se déconnecter rapidement sans outils spécifiques. Les connecteurs sont conçus pour permettre cette fonctionnalité « plug-and-play », grâce à des interfaces conviviales qui simplifient l'installation et le remplacement. Cette intégration transparente améliore non seulement la flexibilité opérationnelle, mais favorise également l'évolutivité, permettant aux utilisateurs finaux de mettre à niveau ou de reconfigurer les systèmes photoniques sans perturber l'ensemble de l'infrastructure. La conception du connecteur allie ainsi précision et praticité, rendant le couplage avancé des guides d'ondes à fibre optique accessible à diverses applications.
Considérations clés en matière de conception des prises de courant haute performance
Choix des matériaux : trouver le juste équilibre entre précision et résilience
Le choix des matériaux est une décision fondamentale dans la conception des réceptacles, car il influe directement sur la précision d'alignement, la durabilité et les performances optiques. Les matériaux à haute résistance et faible déformation, tels que les alliages d'aluminium de qualité aérospatiale, les composites céramiques et les plastiques techniques, sont privilégiés pour leur capacité à maintenir une stabilité dimensionnelle dans des conditions variables. Les céramiques, en particulier, offrent une dureté et une résistance à l'usure exceptionnelles, ce qui les rend idéales pour les surfaces d'alignement critiques soumises à des contacts répétés. De plus, les matériaux à faible coefficient de dilatation thermique sont sélectionnés afin de minimiser la dérive d'alignement due aux variations de température, garantissant ainsi des performances constantes même dans des environnements d'utilisation extrêmes.
Mécanismes d'alignement : de l'optimisation passive à l'optimisation active

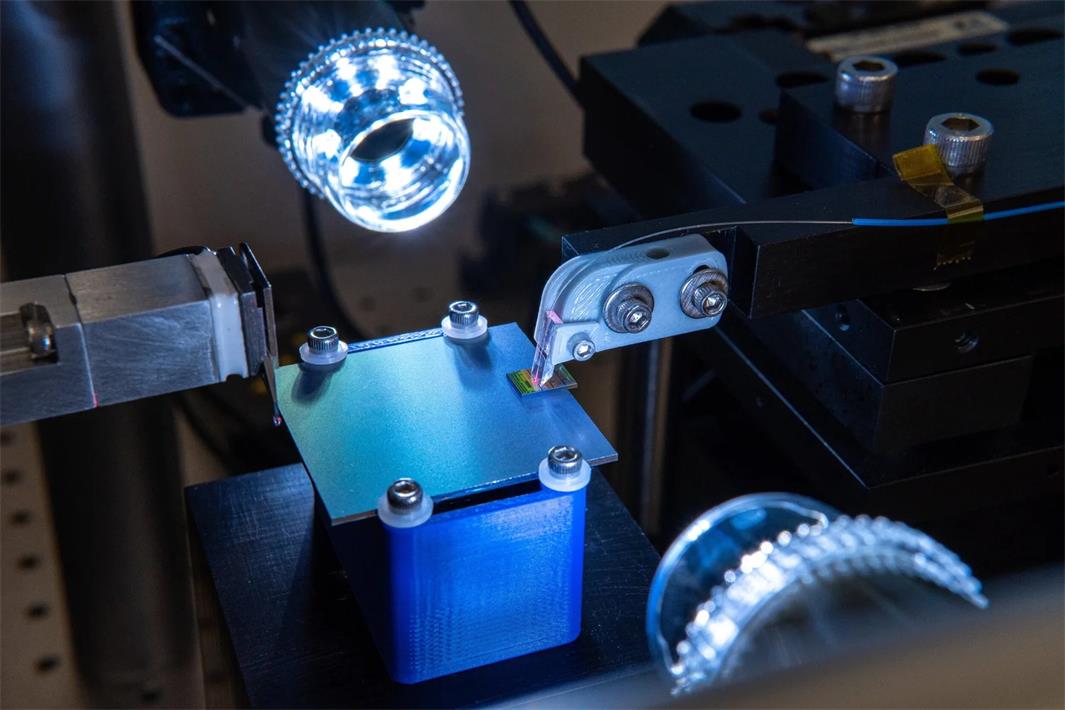

La conception des réceptacles intègre divers mécanismes d'alignement adaptés aux exigences de précision d'applications spécifiques. Les systèmes d'alignement passifs s'appuient sur des éléments usinés avec précision (par exemple, des broches de guidage, des rainures en V et des plans de référence) pour positionner les fibres ou les unités d'acquisition de fibres (FAU) par rapport aux guides d'ondes. Ces solutions économiques sont largement utilisées dans la production en grande série, tirant parti de tolérances de fabrication serrées pour atteindre un alignement au micron près. Pour les applications exigeant une précision nanométrique, telles que l'encapsulation de circuits intégrés photoniques (PIC) ou l'optique quantique, des mécanismes d'alignement actifs sont intégrés aux réceptacles. Ces systèmes utilisent le retour d'information de wattmètres optiques et de systèmes de vision, associés à des actionneurs motorisés ou piézoélectriques, pour ajuster dynamiquement le positionnement et se verrouiller sur la position de couplage optimale.
Intégration avec les systèmes auxiliaires

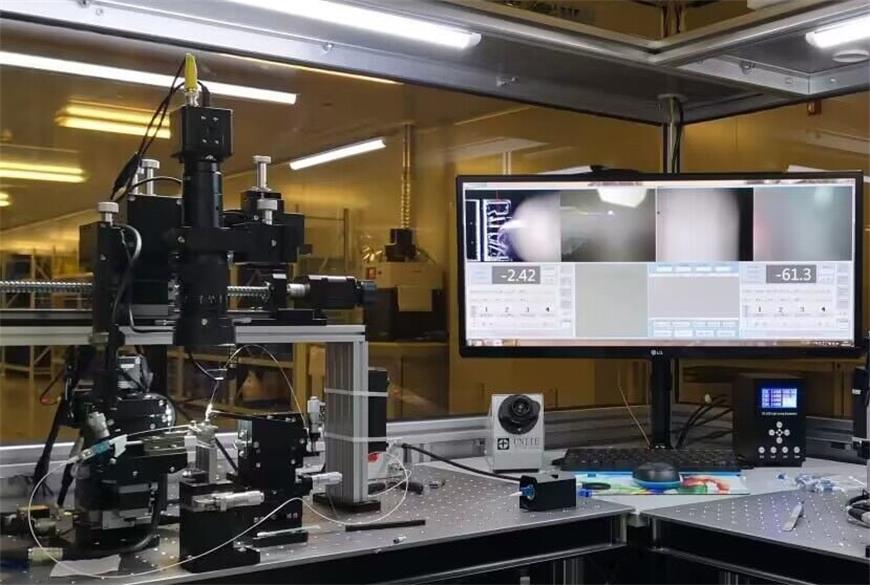

Les connecteurs modernes ne sont pas des composants isolés, mais font partie d'un écosystème modulaire enfichable unifié. Ils sont conçus pour s'intégrer parfaitement aux systèmes auxiliaires qui optimisent leurs performances et leurs fonctionnalités. Cela inclut la compatibilité avec les systèmes de polymérisation UV et les distributeurs de résine époxy pour la fixation permanente des fibres optiques, des dispositifs d'isolation des vibrations pour atténuer les perturbations environnementales, et des systèmes de vision avec caméras CCD pour le contrôle d'alignement en temps réel. En adaptant la conception des connecteurs à ces technologies complémentaires, les fabricants garantissent une optimisation complète du processus de connexion, du branchement initial à l'exploitation à long terme.
Miniaturisation et optimisation de la densité
Face à la miniaturisation croissante des systèmes photoniques et à l'augmentation du nombre de canaux, la conception des connecteurs doit privilégier la miniaturisation sans compromettre les performances. Des connecteurs compacts permettent le développement de modules enfichables denses, compatibles avec les unités d'acquisition de fibres (FAU) multicanaux et les circuits intégrés photoniques (PIC) à grand nombre de ports. Ceci requiert des approches d'ingénierie innovantes, telles que des interfaces d'alignement empilées, des composants micro-usinés et des formats réduits optimisant l'espace. La miniaturisation contribue également à réduire la consommation d'énergie et les coûts, rendant les modules de couplage de guides d'ondes à fibre enfichables plus accessibles pour l'informatique de périphérie et les dispositifs photoniques portables.
Avancées novatrices dans la conception des prises de courant
Intégration de rétroaction en boucle fermée
Une avancée majeure dans la technologie des connecteurs réside dans l'intégration de systèmes de rétroaction en boucle fermée, qui portent la précision d'alignement à l'échelle nanométrique. Ces systèmes exploitent les données en temps réel provenant de wattmètres optiques et de capteurs de position, permettant ainsi au connecteur d'ajuster automatiquement son alignement en fonction des variations d'efficacité de couplage. Par exemple, si des vibrations ou une dérive thermique perturbent l'alignement, le système en boucle fermée détecte la perte de puissance, actionne des actionneurs motorisés et réoptimise la position, le tout sans intervention humaine. Cette technologie est particulièrement précieuse pour les lignes de production à haut volume et les applications critiques où la constance des performances est essentielle.
Architectures modulaires et personnalisables
Les connecteurs modernes privilégient la modularité, permettant aux fabricants d'adapter leurs solutions aux besoins spécifiques de chaque application. Les connecteurs modulaires sont dotés de composants interchangeables – tels que des manchons d'alignement, des mécanismes de verrouillage et des adaptateurs d'interface – configurables pour différents types de fibres (monomodes, multimodes), géométries de guides d'ondes ou formats de modules. Cette flexibilité réduit les délais et les coûts de développement, et permet une personnalisation rapide pour les technologies émergentes comme la photonique sur silicium et les modules optiques cohérents. De plus, la conception modulaire simplifie la maintenance, car chaque composant peut être remplacé individuellement sans avoir à changer le connecteur entier.
Résistance environnementale accrue
Les connecteurs sont de plus en plus conçus pour résister aux conditions d'utilisation les plus extrêmes, élargissant ainsi le champ d'application des modules de couplage de guides d'ondes à fibre optique enfichables aux secteurs industriel, aérospatial et extérieur. Les conceptions avancées intègrent une étanchéité hermétique afin de protéger les composants internes de l'humidité, de la poussière et des gaz corrosifs, tandis que les matériaux résistants aux températures élevées garantissent un fonctionnement optimal sur une large plage (de -40 °C à 85 °C, voire plus). Ces améliorations environnementales rendent ces connecteurs parfaitement adaptés aux stations de base 5G, aux capteurs pétroliers et gaziers et aux systèmes de communication par satellite, où la fiabilité en conditions extrêmes est primordiale.
Applications et impact industriel des conceptions avancées de prises de courant
Télécommunications et centres de données
Dans les télécommunications et les centres de données, où la demande en bande passante ne cesse de croître, la conception avancée des connecteurs permet un couplage à haut débit et à faibles pertes dans les émetteurs-récepteurs enfichables et les moteurs optiques. Les connecteurs prenant en charge les unités d'acquisition de données multicanaux (FAU) et un alignement ultra-précis sont essentiels au déploiement des modules cohérents 400G/800G, qui nécessitent une transmission efficace du signal sur de longues distances. En garantissant un couplage fiable, les connecteurs contribuent à la stabilité des réseaux de communication mondiaux, permettant un transfert de données fluide pour le cloud computing, la diffusion vidéo en continu et les applications d'entreprise.
Conditionnement de circuits intégrés photoniques (PIC)

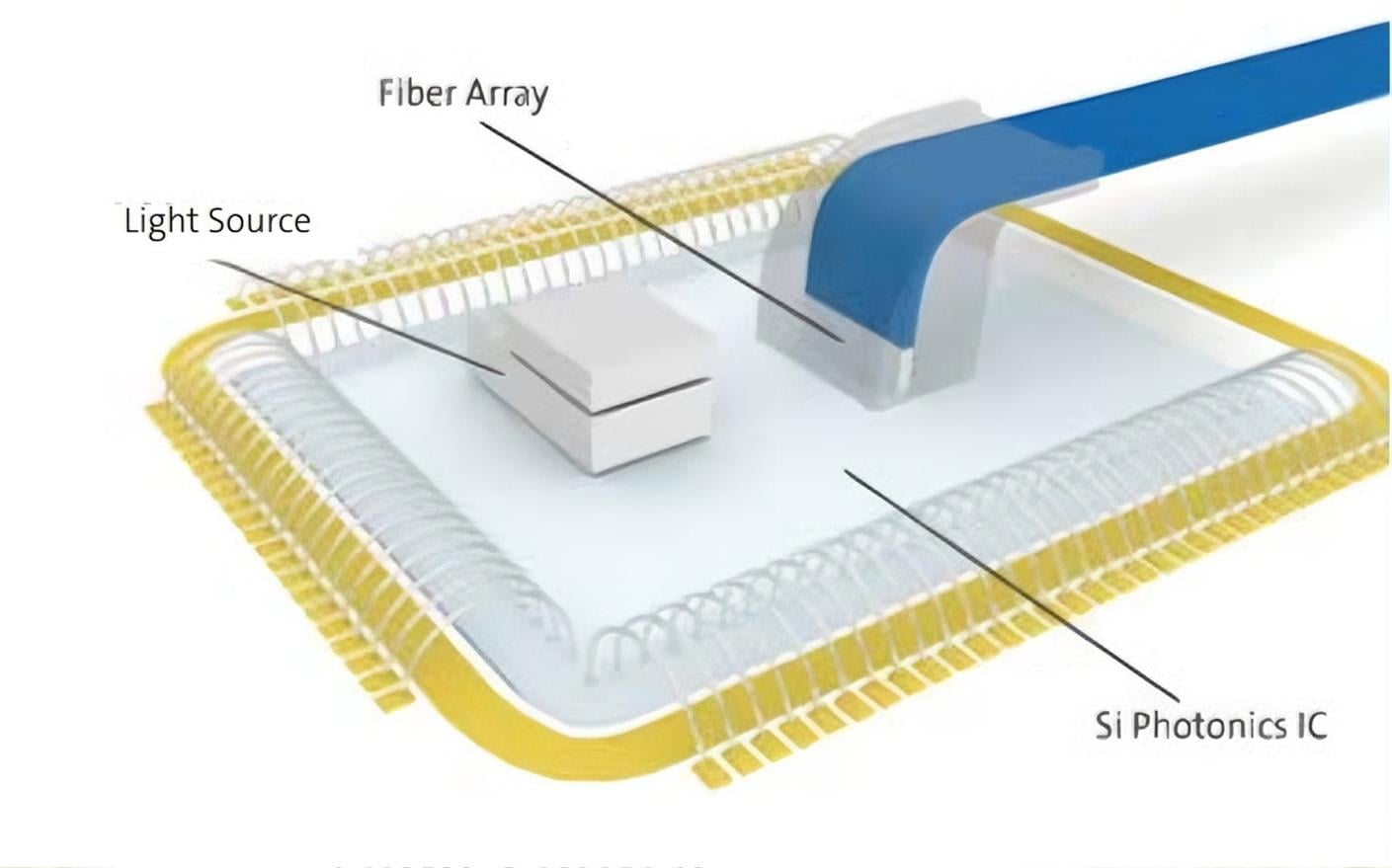

Les circuits intégrés photoniques (PIC) révolutionnent la technologie photonique en intégrant de multiples fonctions optiques sur une seule puce, mais leurs performances dépendent d'un couplage précis avec les fibres externes. Les connecteurs conçus pour l'encapsulation des PIC offrent des capacités d'alignement ultra-précises et une compatibilité avec les composants à l'échelle de la puce, permettant un couplage efficace entre les fibres et les guides d'ondes des PIC. Ces connecteurs favorisent la production en série de dispositifs à base de PIC, tels que les capteurs optiques, les processeurs quantiques et les commutateurs photoniques, stimulant ainsi l'innovation dans des domaines allant de la santé à l'informatique quantique.
Applications industrielles et aérospatiales
Dans les systèmes d'automatisation industrielle et aérospatiaux, les modules de couplage de guides d'ondes à fibre optique enfichables , dotés de connecteurs robustes, assurent une communication optique fiable même en environnements difficiles. Ces connecteurs, offrant une résistance accrue aux vibrations et aux températures extrêmes, sont utilisés dans les capteurs industriels, les systèmes avioniques et les drones, où les connexions électriques traditionnelles sont sujettes aux interférences ou aux pannes. En permettant une transmission optique stable, ces connecteurs améliorent les performances et la sécurité des systèmes critiques dans des environnements exigeants.
La conception des connecteurs constitue un pilier essentiel des performances des modules de couplage de guides d'ondes enfichables, alliant ingénierie de précision, science des matériaux et intégration système pour une transmission efficace et fiable des signaux optiques. De l'alignement submicronique à la résistance aux environnements extrêmes, les connecteurs de pointe répondent aux besoins évolutifs des télécommunications, des centres de données, des laboratoires de recherche et des applications industrielles. Face aux progrès constants de la technologie photonique – avec des tendances à la bande passante plus élevée, à la miniaturisation et à l'automatisation – la conception des connecteurs restera au cœur de l'innovation, stimulant le développement de modules enfichables plus précis, plus durables et plus polyvalents.
