Fibres monomodes et multimodes : comment choisir ?

Parmi les différents types de jarretières optiques disponibles, les options monomodes et multimodes sont les deux variantes les plus utilisées. Cependant, choisir le type adapté à des applications spécifiques peut s'avérer complexe, car chaque variante possède des caractéristiques uniques, conçues pour répondre à des exigences de réseau différentes. Cet article vise à fournir une comparaison complète entre les jarretières optiques monomodes et multimodes , ainsi qu'un guide étape par étape pour vous aider à prendre une décision éclairée.

Différences fondamentales : distinctions structurelles et opérationnelles

La différence fondamentale entre les fibres monomodes et multimodes réside dans le diamètre de leur cœur, qui influence directement la propagation des signaux lumineux dans la fibre. Les fibres monomodes, généralement dotées d'un cœur étroit de 9/125 µm (9 µm pour le cœur et 125 µm pour la gaine), sont conçues pour transmettre un seul faisceau lumineux. Cette conception minimise la dispersion du signal, permettant à la lumière de se propager en ligne droite avec un minimum d'interférences. À l'inverse, les fibres multimodes possèdent un cœur plus large, avec des spécifications courantes de 62,5/125 µm et 50/125 µm. Ce cœur plus large permet la transmission simultanée de plusieurs faisceaux lumineux, ce qui simplifie la connexion mais induit une dispersion plus importante.

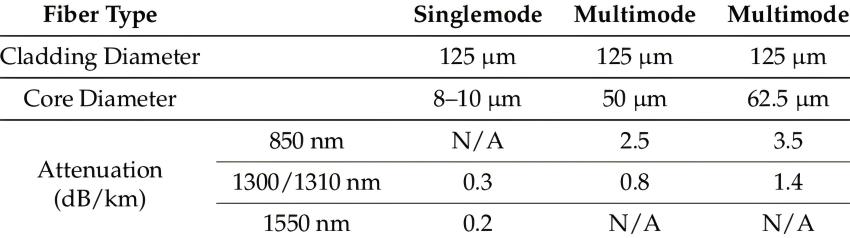

Une autre distinction essentielle réside dans la plage de longueurs d'onde prise en charge par chaque variante. Les fibres monomodes fonctionnent efficacement aux longueurs d'onde plus longues, notamment 1310 nm et 1550 nm, ce qui les rend idéales pour la transmission de signaux sur de longues distances. Les fibres multimodes, quant à elles, sont optimisées pour les longueurs d'onde plus courtes (850 nm et 1300 nm) et sont principalement utilisées pour les applications à courte portée. Ces différences de longueur d'onde influent directement sur l'atténuation du signal : les fibres monomodes offrent des taux d'atténuation nettement inférieurs, typiquement de 0,36 dB/km à 1310 nm et de 0,22 dB/km à 1550 nm, comparativement aux niveaux d'atténuation plus élevés des fibres multimodes.

Paramètres de performance : quels sont les éléments à prioriser ?

Lors de l'évaluation des jarretières optiques monomodes et multimodes, plusieurs paramètres de performance doivent être pris en compte afin de garantir leur compatibilité avec votre infrastructure réseau.

Atténuation et perte de signal

L'atténuation, c'est-à-dire la réduction de la puissance du signal avec la distance, est un facteur critique pour les réseaux longue distance. Les fibres monomodes excellent dans ce domaine, car leur cœur étroit réduit la diffusion et l'absorption de la lumière. Cette faible atténuation leur permet de transmettre des signaux sur des distances supérieures à 10 kilomètres, voire jusqu'à 100 kilomètres dans certains cas, sans dégradation significative du signal. En revanche, les fibres multimodes subissent une atténuation plus importante due à la dispersion modale (la propagation des faisceaux lumineux dans le cœur plus large), ce qui limite leur portée effective à 2 kilomètres ou moins pour la plupart des applications.

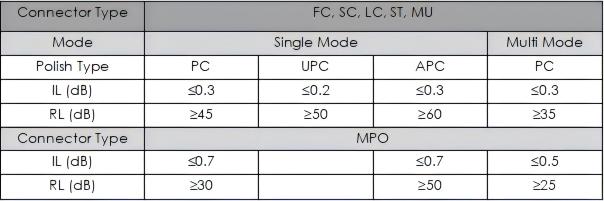

Perte d'insertion et perte de retour

L'affaiblissement d'insertion, c'est-à-dire la perte de puissance du signal lorsque la lumière traverse un connecteur, est un autre paramètre essentiel. Les jarretières optiques monomodes et multimodes (comme celles proposées par Fibermart) respectent généralement des normes strictes en matière d'affaiblissement d'insertion, avec des valeurs inférieures à 0,25 dB. L'affaiblissement de réflexion, qui mesure la quantité de lumière réfléchie par le connecteur, est également crucial pour l'intégrité du signal. Les jarretières monomodes présentent généralement des valeurs d'affaiblissement de réflexion plus élevées (≥ 50 dB) que les jarretières multimodes, ce qui les rend plus adaptées aux réseaux haut débit longue distance où la réflexion du signal peut engendrer des interférences.

Résilience environnementale

Les facteurs environnementaux, tels que les variations de température et la durabilité physique, influencent également le choix. Les jarretières optiques monomodes et multimodes (y compris les versions blindées et étanches) sont conçues pour résister aux conditions difficiles, avec des températures de fonctionnement allant de -40 °C à 75 °C et des températures de stockage de -45 °C à 85 °C. Les versions blindées, en particulier, offrent une protection renforcée contre les dommages mécaniques, les rendant adaptées aux environnements extérieurs ou industriels. Cependant, dans ces contextes, le choix entre monomode et multimode dépend souvent davantage de la distance de transmission que de la résistance aux conditions environnementales, car les deux types de fibres peuvent être équipés de dispositifs de protection.

Scénarios d'application : Adapter les tresses à vos besoins

Le choix entre les fibres monomodes et multimodes dépend en grande partie des exigences spécifiques de votre réseau, notamment la distance, la bande passante et le coût.

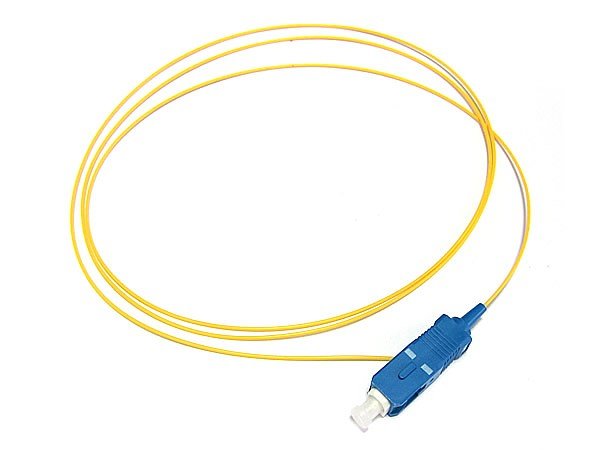

Jarretières fibre monomodes : idéales pour les réseaux longue distance à haut débit

Les fibres monomodes en queue de cochon sont le choix privilégié pour les réseaux de communication longue distance, tels que :

Réseaux dorsaux de télécommunications : Ces réseaux nécessitent la transmission de signaux sur des centaines de kilomètres entre villes ou pays. La faible atténuation et la large bande passante des câbles monomodes (prenant en charge 100 Gbit/s et plus) les rendent idéaux à cet effet.

Centres de données avec interconnexions longues : Les grands centres de données comportant plusieurs bâtiments ou campus doivent souvent connecter des serveurs et des systèmes de stockage sur des distances supérieures à 2 kilomètres. Les pigtails monomodes garantissent un transfert de données fiable et à haut débit dans de tels scénarios.

Réseaux de fibre optique jusqu'au domicile (FTTH) : Les réseaux FTTH nécessitent la transmission du signal depuis les centraux téléphoniques jusqu'aux zones résidentielles, sur une distance pouvant atteindre plusieurs kilomètres. L'efficacité des câbles monomodes pour la transmission longue distance contribue à réduire les pertes de signal et à garantir des performances constantes.

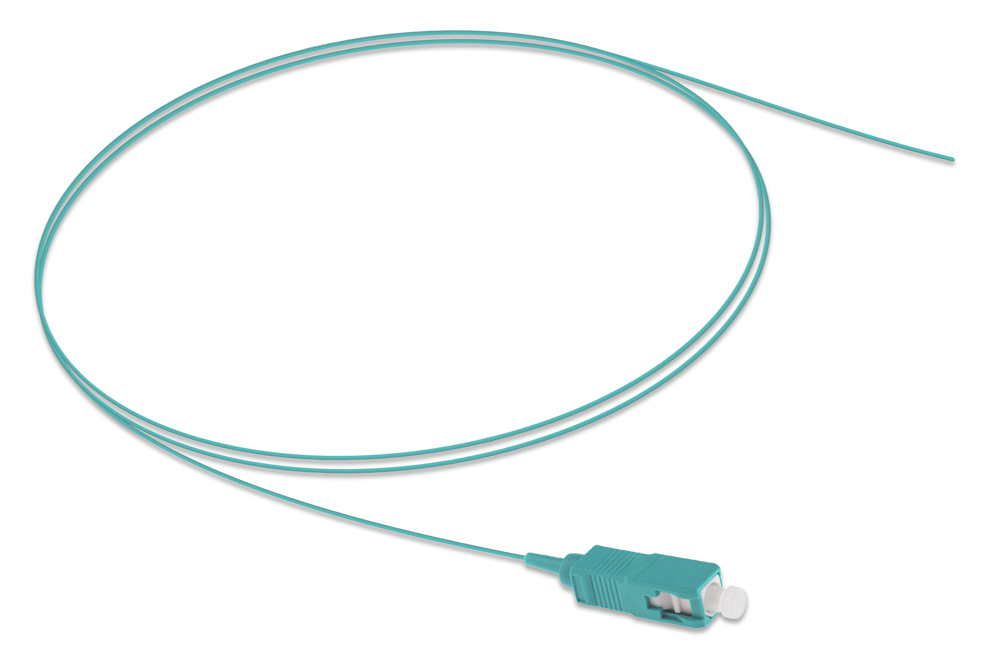

Jarretières fibre multimodes : une solution économique pour les applications à courte portée

Les jarretières en fibre multimode sont plus économiques pour les réseaux à courte portée, ce qui les rend adaptées aux applications suivantes :

Réseaux locaux (LAN) : Les petites et moyennes entreprises disposant de réseaux sur site (par exemple, immeubles de bureaux ou campus) utilisent souvent des câbles multimodes. Leur portée de transmission plus courte (jusqu’à 2 kilomètres) correspond à la taille typique de ces réseaux, et leur coût inférieur (comparé aux câbles monomodes) contribue à réduire les dépenses d’infrastructure globales.

Centres de données avec interconnexions courtes : Dans les centres de données où les équipements sont situés dans le même bâtiment (par exemple, les baies de serveurs connectées aux commutateurs de haut niveau), les câbles multimodes (tels que les variantes OM3, OM4 et OM5) offrent une bande passante suffisante (prenant en charge des débits de 10 Gbit/s à 100 Gbit/s) à moindre coût. Les câbles OM3 et OM4, par exemple, sont largement utilisés pour les connexions Ethernet 10G sur des distances allant jusqu’à 300 mètres (OM3) et 550 mètres (OM4).

Systèmes de contrôle industriels : Les environnements industriels nécessitant une communication à courte distance (par exemple, les chaînes de production avec des capteurs et des contrôleurs connectés) utilisent souvent des câbles multimodes. Leur robustesse (lorsqu’ils sont équipés de gaines blindées) et leur rentabilité en font un choix pratique pour de telles applications.

Guide étape par étape pour choisir la bonne fibre optique

Pour choisir entre les fibres monomodes et multimodes, suivez cette approche structurée :

Étape 1 : Déterminez votre distance de transmission

Commencez par évaluer la distance maximale de transmission des signaux. Si votre réseau nécessite des distances supérieures à 2 kilomètres, les jarretières optiques monomodes sont la solution idéale. Pour les distances inférieures ou égales à 2 kilomètres, les jarretières optiques multimodes constituent une alternative économique.

Étape 2 : Évaluer les besoins en bande passante

Tenez compte des besoins en bande passante de votre réseau. Les câbles monomodes prennent en charge des bandes passantes plus élevées (par exemple, 100 Gbit/s, 400 Gbit/s) sur de longues distances, ce qui les rend adaptés aux applications à haut débit telles que les liaisons 5G ou les centres de données cloud. Les câbles multimodes, bien que prenant en charge des débits de 10 Gbit/s à 100 Gbit/s, sont mieux adaptés aux applications à faible bande passante ou à courte portée où le coût est un facteur déterminant.

Étape 3 : Vérifier la compatibilité des connecteurs

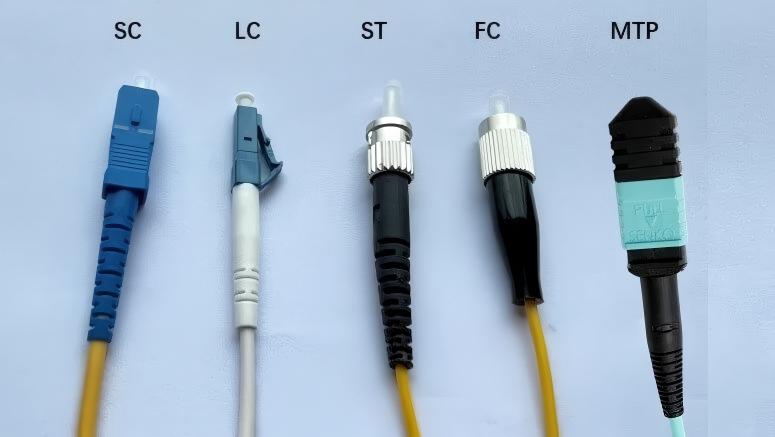

Assurez-vous que le type de connecteur du jarretière fibre optique corresponde à vos équipements existants. Les jarretières monomodes et multimodes sont disponibles avec des connecteurs courants tels que LC, SC, FC et ST. Les connecteurs LC , par exemple, sont largement utilisés dans les centres de données en raison de leur taille compacte et de leurs hautes performances, tandis que les connecteurs SC sont courants dans les réseaux de télécommunications.

Étape 4 : Tenir compte des conditions environnementales

Évaluez l'environnement d'installation des câbles. En cas d'installation extérieure ou dans un environnement industriel difficile, envisagez des modèles blindés ou étanches (disponibles pour les câbles monomodes et multimodes). Ces modèles offrent une protection renforcée contre l'humidité, la poussière et les dommages mécaniques, garantissant ainsi une fiabilité à long terme.

Étape 5 : Équilibrer les coûts et les performances

Enfin, il convient de trouver un équilibre entre coût et performance. Les jarretières optiques monomodes sont généralement plus chères que les options multimodes, principalement en raison de leur conception et des matériaux spécifiques utilisés. Cependant, leur capacité à couvrir de longues distances et leur large bande passante peuvent justifier le coût pour les réseaux à grande échelle ou critiques. Les jarretières optiques multimodes, quant à elles, constituent une solution économique pour les applications à courte portée où les exigences de performance sont moins élevées.

Les jarretières optiques monomodes et multimodes offrent chacune des avantages uniques, adaptés aux besoins spécifiques de chaque réseau. Les jarretières monomodes excellent dans les applications longue distance à large bande passante, tandis que les jarretières multimodes constituent une solution économique pour les réseaux à courte portée. En comprenant leurs principales différences, leurs paramètres de performance et leurs scénarios d'application, et en suivant un processus de sélection structuré, vous pouvez choisir la jarretière optique la mieux adaptée pour optimiser votre infrastructure de communication optique. Que vous ayez besoin d'une jarretière monomode 9/125 μm pour un réseau dorsal de télécommunications ou d'une jarretière multimode 50/125 μm pour un réseau local, des fournisseurs réputés comme Fibermart proposent une large gamme d'options personnalisables pour répondre à vos exigences spécifiques, garantissant ainsi une connectivité fiable, efficace et économique.
