Défauts courants causés par une installation incorrecte
1. Contamination.
La source la plus courante de contamination des alésages optiques est la présence de débris sur les ferrules des connecteurs optiques . Il est donc indispensable d'utiliser un tampon imbibé d'alcool ou des lingettes absorbantes non pelucheuses pour nettoyer les ferrules des connecteurs optiques. La figure 1 compare un émetteur-récepteur à fibre optique normal à un émetteur-récepteur contaminé. Les figures 1 et 2 suivantes illustrent un cas courant de ce type. La contamination blanche est clairement visible à l'œil nu grâce à la comparaison entre l'émetteur-récepteur normal et l'émetteur-récepteur défectueux de la figure 1, tandis que la figure 2 illustre le phénomène de rupture de la ferrule des connecteurs optiques aux extrémités d'un cordon de raccordement à fibre optique, provoquant ainsi une défaillance du module.
Figure 1. Comparaison de l'émetteur-récepteur normal et de l'émetteur-récepteur de défaut
figure 2 La virole des connecteurs optiques est cassée dans le module
De plus, l'utilisation d'un cordon de raccordement à fibre contaminé ou d'un cordon de raccordement à fibre de mauvaise qualité conduit finalement à la contamination du port du module émetteur-récepteur à fibre.
- La virole non polie des connecteurs à fibre optique non standard à l'extrémité du cordon de raccordement endommagera les modules émetteurs-récepteurs, comme le montre la figure 3.
- Les connecteurs des cordons de raccordement à fibre optique sont remplis de poussière en raison d'une longue période d'inutilisation et d'absence de protection, ce qui entraîne la contamination des ports du module émetteur-récepteur.
- L'utilisation d'un cordon de raccordement en fibre endommagé peut facilement endommager les modules émetteurs-récepteurs.

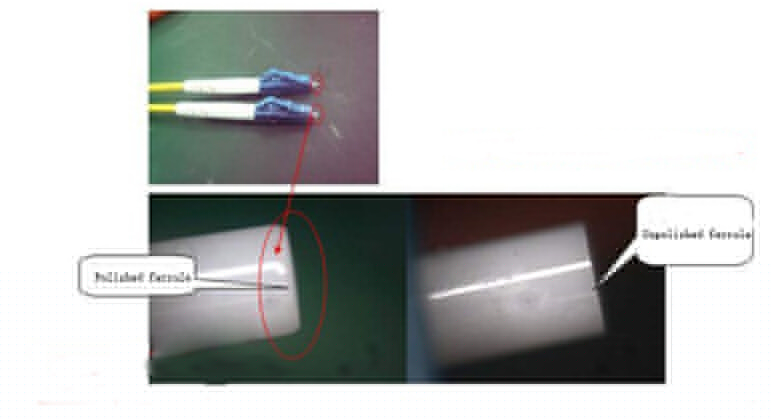

Figure 3. Ferrule du connecteur à fibre optique
2. Absence de métal conducteur
. En général, le métal conducteur d'un module émetteur-récepteur à fibre optique normal et de bonne qualité est brillant. Regardez la figure 4 : il s'agit de deux modules défectueux. Celui de gauche manque de métal conducteur, tandis que celui de droite est ancien et non brillant.
Figure 4. Absence de métal conducteur
3. Le module émetteur-récepteur à fibre optique n'est pas correctement branché, ce qui restreint la transmission du signal optique.
Une fois branché, le module émetteur-récepteur à fibre optique doit être correctement branché et son fermoir doit être en place. Dans le cas contraire, il risque d'être interrompu ou desserré en cas de vibrations ou d'impacts. La figure 5 illustre un mode d'insertion incorrect.
Figure 5. Mode d'insertion incorrect
Conseils pour une installation correcte
1. Vérification minutieuse avant l'installation
- Vérifiez le métal conducteur. Un module émetteur-récepteur en bon état est généralement brillant et net (Figure 6).
- Vérifiez si le fermoir de l'étrier est endommagé. Un fermoir endommagé peut facilement endommager les modules optiques du commutateur. (Figure 7)
- Vérifiez la surface du port. Une extrémité de module en bon état est propre. (Figure 8)
Figure 6. Métal conducteur d'un bon module émetteur-récepteur

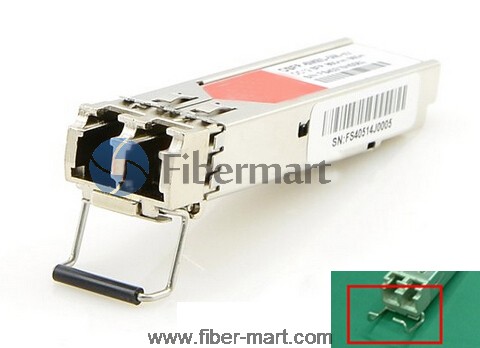

Figure 7. Comparaison d'un fermoir à bélière en bon état et d'un fermoir à bélière endommagé

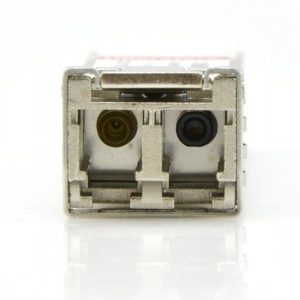

Figure 8. Une surface de port propre
2. Comment installer un émetteur-récepteur à fibre optique dans un appareil
- Retirez le bouchon anti-poussière de l’emplacement choisi pour l’émetteur-récepteur.
- Faites glisser l'émetteur-récepteur dans la fente jusqu'à ce qu'il s'enclenche.
- Retirez le bouchon anti-poussière de l'émetteur-récepteur
Remarque : Ne retirez pas le bouchon anti-poussière de l'emplacement de l'émetteur-récepteur si vous n'installez pas ce dernier. Ce bouchon protège la carte de ligne de la poussière. Il protège également le port fibre optique de l'émetteur-récepteur de la poussière. Ne le retirez pas avant de connecter le câble fibre optique.
3. Installation et retrait du cordon de raccordement à fibre optique
- Assurez-vous que le fermoir de la bélière est en place avant d'insérer le cordon de raccordement à fibre optique
- Lors de l'insertion d'un cordon de raccordement à fibre optique, vous pouvez entendre un léger « pop » ou ressentir une légère vibration. Vérifiez son enclenchement après l'avoir branché à l'appareil. S'il ne peut pas être retiré, cela signifie qu'il est bien en place. (Figure 9)
Figure 9. Installation du cordon à fibre optique
Remarque : Le connecteur du cordon de raccordement à fibre optique doit être équipé de capuchons anti-poussière avant d'être branché au module. Dans le cas contraire, les modules optiques risquent d'être contaminés lors de la connexion. (Figure 10)
Figure 10. Le connecteur du cordon de raccordement à fibre optique doit être équipé de capuchons anti-poussière lorsqu'il n'est pas utilisé
De plus, pour retirer le module émetteur-récepteur à fibre optique, il est conseillé de retirer d'abord le cordon de raccordement. Attention : ne retirez pas les modules avant d'avoir retiré l'attache. La méthode correcte consiste à desserrer d'abord l'attache, puis à retirer le module en tirant dessus. (Figure 11-12)

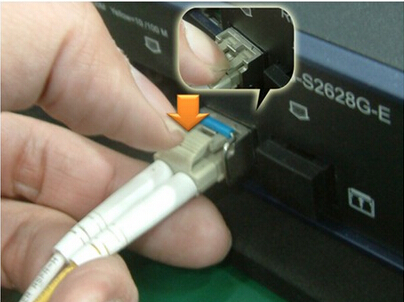

Figure 11. Retrait du cordon de raccordement à fibre optique
Figure 12. Retrait du module émetteur-récepteur à fibre optique
