Qu’est-ce qu’un câble de brassage à fibre optique ? Guide complet des types et des utilisations

Dans le paysage en constante évolution des réseaux optiques, le cordon de brassage à fibre optique  constitue un élément fondamental, garantissant une transmission de données fluide et fiable entre divers appareils. Que ce soit dans les centres de données, les réseaux d'entreprise ou les systèmes de télécommunications, la compréhension de ce câble essentiel est indispensable pour optimiser les performances du réseau. Ce guide explore la définition, les caractéristiques principales, les différents types et les applications pratiques du cordon de brassage à fibre optique, offrant ainsi une vue d'ensemble complète aux professionnels et aux passionnés du secteur.

Définition du câble de brassage à fibre optique : concepts fondamentaux et caractéristiques clés

Un cordon de brassage à fibre optique est avant tout un câble optique spécialisé conçu pour établir des connexions temporaires ou permanentes entre des équipements de réseau optique, tels que des commutateurs, des routeurs, des serveurs et des émetteurs-récepteurs. Contrairement aux câbles optiques longue distance qui s'étendent sur des kilomètres, ce câble est généralement utilisé pour des liaisons à courte portée au sein d'environnements de réseau localisés, servant de « pont » qui assure un flux de données efficace entre les composants matériels.

Un câble de brassage fibre optique standard est caractérisé par plusieurs caractéristiques clés qui déterminent ses performances et sa compatibilité :

• Terminaisons : Les deux extrémités du câble sont équipées de connecteurs de précision, notamment des modèles courants tels que LC, SC, ST, FC, E2000, MTRJ et MU. Disponibles en versions UPC (Ultra Physical Contact) ou APC (Angled Physical Contact), ces connecteurs garantissent une faible perte d’insertion et une forte perte de retour pour une intégrité optimale du signal.
• Configuration de la fibre : Elle est disponible en version simplex (une seule fibre pour une transmission unidirectionnelle) ou duplex (deux fibres pour une transmission bidirectionnelle), répondant ainsi aux différents besoins de bande passante et de direction du réseau.
• Durabilité mécanique et environnementale : Ce câble bénéficie d’une structure à gaine serrée et d’un diamètre extérieur variant de 0,9 mm à 3,6 mm, garantissant sa flexibilité tout en protégeant la fibre interne. Il offre également des performances robustes dans des conditions variables, avec une plage de températures de fonctionnement de -10 °C à 70 °C (14 °F à 158 °F) et une plage de températures de stockage de -20 °C à 70 °C (-4 °F à 158 °F). De plus, il présente un rayon de courbure minimal de 10 mm pour la fibre optique et de 10/5D (dynamique/statique) pour l’ensemble du câble, ainsi qu’une résistance à la traction de 90 N (long terme) et de 150 N (court terme), ce qui le rend adapté aux installations dans des espaces restreints.
• Performances optiques : Des tests rigoureux sont la marque d’une production de cordons de brassage à fibre optique de qualité. Chaque unité est soumise à un test optique complet avant expédition, avec des indicateurs de performance clés tels que l’affaiblissement d’insertion (≤ 0,25 dB), l’affaiblissement de retour (≥ 50 dB) et l’atténuation (0,4 dB/km à 1 310 nm pour la fibre monomode et valeurs standard pour la fibre multimode), garantissant une transmission du signal fiable et constante.

Classification des cordons de brassage à fibre optique : principaux types selon des critères critiques

Les cordons de brassage à fibre optique ne constituent pas une solution universelle ; ils sont classés en différentes catégories selon le mode de transmission de la fibre, son indice de résistance au feu et sa qualité, chacune étant adaptée aux exigences spécifiques du réseau. Comprendre ces classifications est essentiel pour choisir le câble approprié à une application donnée.

1. Selon le mode de fibre : monomode ou multimode

Le mode de transmission de la fibre est l'une des distinctions les plus importantes, déterminant la distance de transmission et la bande passante du câble.

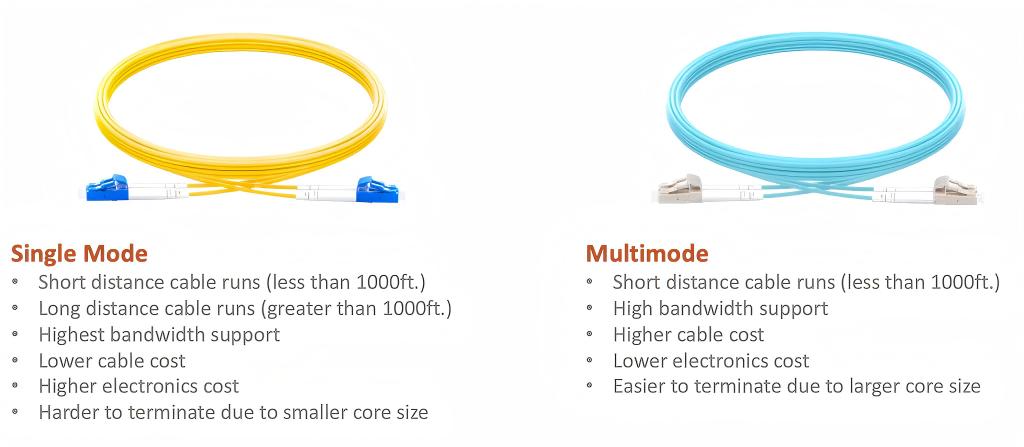

Câble de brassage à fibre monomode : conçu pour les transmissions longue distance, ce type de câble utilise un cœur de fibre étroit (généralement 9 µm) qui ne laisse passer qu’un seul mode de lumière. Fonctionnant aux longueurs d’onde de 1 310 nm et 1 550 nm, il est idéal pour des applications telles que les télécommunications longue distance, les réseaux dorsaux de campus et les centres de données à large couverture. Parmi les fibres monomodes courantes, on trouve la fibre OS2, qui offre une faible atténuation (0,3 dB/km à 1 550 nm) et permet des transmissions sur plusieurs kilomètres.

Câble de brassage à fibre multimode : conçu pour les transmissions à courte distance (généralement jusqu’à 550 mètres pour les applications haut débit), ce câble possède un cœur plus large (50 µm ou 62,5 µm) permettant la propagation simultanée de plusieurs modes de lumière. Il fonctionne aux longueurs d’onde de 850 nm et 1 300 nm et se décline en différentes qualités : OM1, OM2, OM3, OM4 et OM5. Les fibres OM3 et OM4, souvent appelées « multimodes 10G », sont largement utilisées dans les centres de données pour les connexions Ethernet 10G, tandis que la fibre OM5 (multimode large bande) prend en charge des bandes passantes plus élevées et des distances plus longues pour les technologies émergentes telles que l’Ethernet 40G et 100G.

2. Selon le classement au feu : garantir la sécurité dans différents environnements

La résistance au feu est un critère essentiel pour les câbles de brassage à fibre optique installés dans les bâtiments commerciaux, industriels ou résidentiels, car elle détermine le comportement du câble en cas d'incendie.

PVC (polychlorure de vinyle) : solution économique adaptée aux environnements intérieurs courants, comme les réseaux de bureaux. Toutefois, le PVC dégage des fumées toxiques lorsqu’il brûle ; son utilisation est donc déconseillée dans les zones soumises à des normes de sécurité incendie strictes, telles que les plénums.

LSZH (faible émission de fumée et sans halogène) : une alternative plus sûre qui produit un minimum de fumée et aucune toxine à base d’halogène en cas d’incendie. Les câbles de brassage à fibre optique LSZH sont idéaux pour les espaces clos tels que les centres de données, les salles serveurs et les bâtiments publics (aéroports, hôpitaux, etc.), où la sécurité incendie et la qualité de l’air intérieur sont primordiales.

Câbles de brassage fibre optique pour plénum : conçus spécifiquement pour une installation dans les plénums (zones situées au-dessus des plafonds ou sous les planchers, facilitant la circulation de l’air pour les systèmes de chauffage, de ventilation et de climatisation). Ces câbles répondent aux normes de sécurité incendie les plus strictes : ils ne dégagent pas de gaz nocifs et leur vitesse de combustion est plus lente, réduisant ainsi la propagation du feu et de la fumée dans les infrastructures critiques.

3. Par qualité de fibre : Alignement avec les exigences de performance

La qualité de la fibre optique fait référence à ses spécifications de performance et de qualité. Les fibres CORNING sont une référence en matière de cordons de brassage haute performance. Différentes qualités sont optimisées pour des applications spécifiques :

OS2 : Une qualité monomode offrant des performances exceptionnelles en termes de faibles pertes, la rendant adaptée aux réseaux longue distance à haut débit (par exemple, les liaisons de télécommunications interurbaines).

OM1/OM2 : Câbles multimodes anciens, l’OM1 prenant en charge l’Ethernet 1G sur de courtes distances (jusqu’à 275 mètres) et l’OM2 offrant des performances légèrement supérieures (jusqu’à 550 mètres pour l’Ethernet 1G). Ils sont souvent utilisés dans les installations réseau plus anciennes ou pour les applications à faible bande passante.

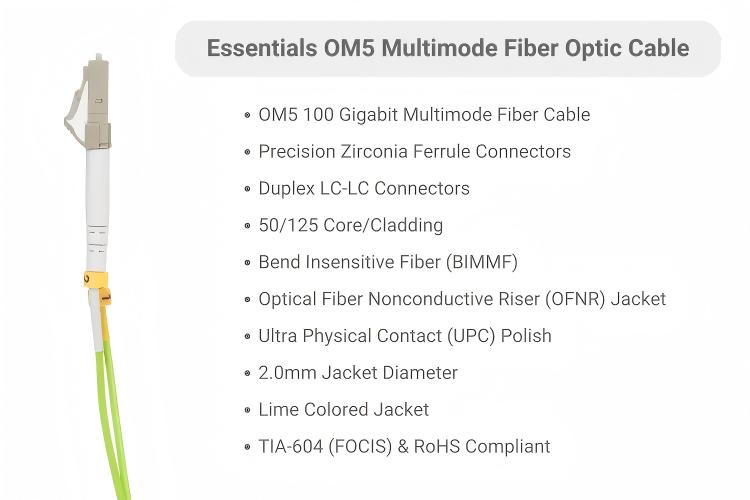

OM3/OM4/OM5 : Câbles multimodes hautes performances conçus pour les centres de données modernes. L’OM3 prend en charge l’Ethernet 10G jusqu’à 300 mètres, l’OM4 étend cette portée à 550 mètres et l’OM5 (large bande) prend en charge plusieurs longueurs d’onde, permettant des débits plus élevés (40G/100G) sur de plus longues distances.

Applications pratiques des cordons de brassage à fibre optique : alimentation des réseaux modernes

La polyvalence du câble de brassage à fibre optique en fait un outil indispensable dans de nombreux secteurs et environnements réseau. Sa capacité à fournir une bande passante élevée, une faible latence et des performances fiables a consolidé son rôle dans l'alimentation des infrastructures numériques modernes.

1. Centres de données : l'épine dorsale de la transmission de données à haut débit

Les centres de données, qui gèrent d'énormes volumes de données traitées et stockées, dépendent fortement des cordons de brassage à fibre optique pour connecter les serveurs, les réseaux de stockage (SAN) et les commutateurs réseau. Dans ces environnements, les cordons de brassage duplex (souvent de qualité OM3, OM4 ou OS2) sont utilisés pour établir des connexions bidirectionnelles Ethernet 10G, 40G et 100G. Les versions LSZH ou certifiées plenum sont privilégiées pour répondre aux normes strictes de sécurité incendie, tandis que le connecteur LC compact est largement adopté pour optimiser l'espace dans les baies de serveurs haute densité. Sans cordons de brassage à fibre optique, les centres de données auraient des difficultés à maintenir les connexions haut débit et faible latence nécessaires au cloud computing, à l'analyse du Big Data et aux applications en temps réel.

2. Réseaux d'entreprise : assurer une connectivité de bureau sans faille

Dans les environnements d'entreprise, tels que les bureaux, les universités et les bâtiments gouvernementaux, les cordons de brassage à fibre optique servent à connecter les périphériques réseau entre différents services ou étages. Par exemple, un cordon de brassage à fibre monomode peut être utilisé pour relier le commutateur réseau principal de la salle informatique aux commutateurs situés à d'autres étages (connexions longue distance), tandis que les cordons de brassage à fibre multimode (OM1 ou OM2) connectent les ordinateurs de bureau, les imprimantes et les caméras IP aux commutateurs locaux (connexions courte distance). La flexibilité des cordons de brassage à fibre optique permet une reconfiguration aisée du réseau au fur et à mesure de la croissance de l'entreprise, garantissant ainsi une connectivité fiable et évolutive.

3. Télécommunications : Relier les liaisons longue distance et le dernier kilomètre

Les opérateurs de télécommunications utilisent des cordons de brassage à fibre optique pour les réseaux longue distance et le dernier kilomètre. Les cordons de brassage à fibre monomode (norme OS2) sont essentiels aux réseaux longue distance, reliant les antennes-relais, les centraux téléphoniques et les centres de données à l'échelle des villes ou des régions. Pour le dernier kilomètre, lorsque le réseau se connecte aux utilisateurs finaux (particuliers ou entreprises), des cordons de brassage à fibre multimode peuvent être utilisés pour relier les boîtiers de distribution à fibre optique aux équipements chez le client (CPE), garantissant ainsi un accès internet et des services de télévision haut débit.

4. Environnements industriels et spécialisés

Dans les environnements industriels, tels que les usines ou les raffineries de pétrole, les cordons de brassage à fibre optique sont privilégiés pour leur robustesse et leur résistance aux conditions difficiles (températures extrêmes, humidité, interférences électromagnétiques, etc.). Les cordons de brassage à fibre optique LSZH ou blindés garantissent une connectivité fiable pour les systèmes de contrôle industriel (ICS) et les équipements de surveillance. Par ailleurs, dans des secteurs spécialisés comme l'aérospatiale et la défense, des cordons de brassage à fibre optique haute performance sont utilisés dans les systèmes avioniques et les communications militaires, où l'intégrité et la durabilité du signal sont essentielles.

Face à l'évolution constante des réseaux optiques, qui répondent à la demande croissante de bande passante, de débit et de fiabilité, le cordon de brassage à fibre optique demeure un élément essentiel de ces systèmes. Ce guide met en lumière le rôle crucial du cordon de brassage à fibre optique dans la connectivité numérique, en définissant ses caractéristiques principales, en classant ses différents types selon le mode de transmission de la fibre, son indice de résistance à la flamme et sa qualité, et en explorant ses diverses applications dans les centres de données, les entreprises et les télécommunications.

Qu'il s'agisse d'opter pour un cordon de brassage fibre monomode pour les transmissions longue distance ou pour une version multimode pour les connexions de centre de données à courte portée, le choix du câble adapté exige une parfaite compréhension des besoins du réseau, des conditions environnementales et des performances requises. Grâce à des tests rigoureux (vérification optique à 100 %) et à leur conformité aux normes industrielles, les cordons de brassage fibre optique de haute qualité garantissent un fonctionnement optimal des réseaux et soutiennent les technologies qui font progresser notre monde numérique. En résumé, le cordon de brassage fibre optique n'est pas un simple composant : il est essentiel au bon fonctionnement des réseaux optiques modernes.
