Dans le secteur informatique, l'abréviation « AOC » désigne fréquemment les câbles optiques actifs. À l'instar de notre approche concernant les câbles cuivre à connexion directe (DAC), nous estimons important de répondre à la question fondamentale : « Qu'est-ce qu'un câble AOC ? » Chez Fibermart, nous avons à cœur de diffuser les connaissances et, malgré la familiarité de nombreux lecteurs avec ce sujet, nous avons élaboré un guide concis pour plus de clarté.

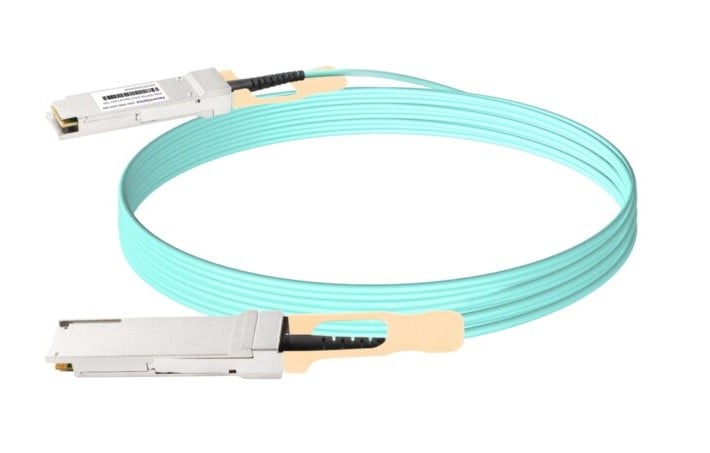

Qu’est-ce qu’un câble optique actif (AOC) exactement ?

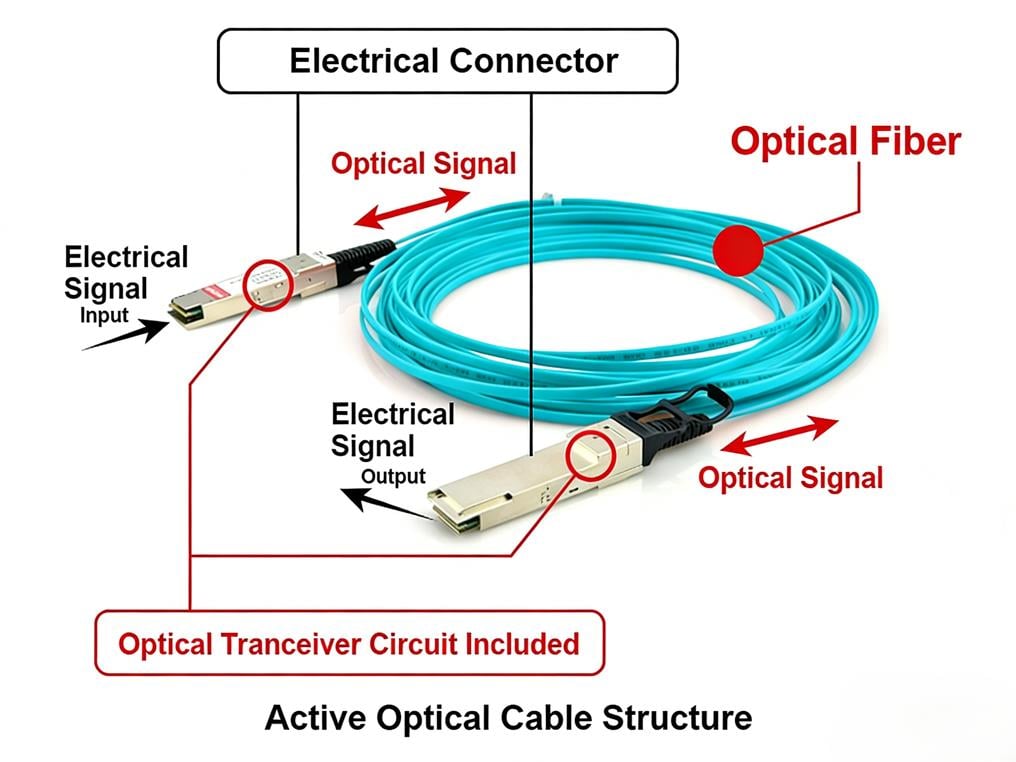

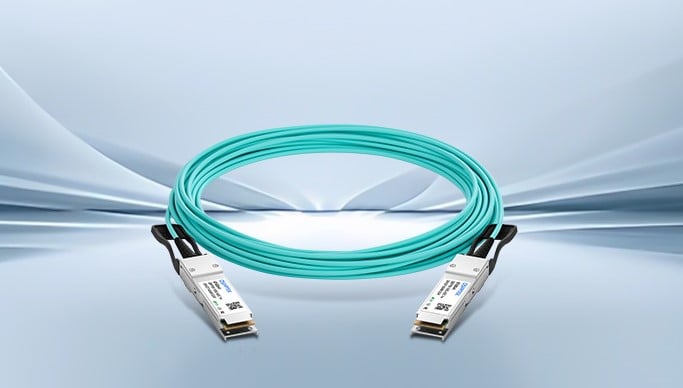

Les câbles optiques actifs (COA) sont des cordons de brassage à fibre optique intégrant des émetteurs-récepteurs optiques à leurs deux extrémités. Grâce à la conversion électro-optique à chaque extrémité, les COA améliorent la vitesse et la portée de transmission tout en restant compatibles avec les interfaces électriques standard. L'architecture des câbles COA, détaillée dans le schéma ci-dessous, intègre des composants électriques et optiques actifs pour amplifier et recevoir les signaux à fibre optique. Cette conception a fait des COA une solution de câblage incontournable dans les centres de données.
Le marché actuel propose une gamme variée de modules AOC adaptés aux applications 10G/40G/100G, notamment les modules 10G SFP+, 25G SFP28, 40G QSFP+, 56G QSFP+, les adaptateurs 40G QSFP+ vers 4x SFP+ et 8x LC, les modules 100G QSFP28 et 100G QSFP28 vers 4x SFP28, ainsi que les modules 120G CXP. Ces modules AOC sont couramment utilisés pour la communication de données multicanaux à courte distance et l'interconnexion de périphériques tels que des baies, des étagères, des systèmes de stockage, des concentrateurs, des commutateurs, des routeurs et des serveurs.
Comprendre les différences entre les câbles AOC, fibre optique et cuivre : une approche accessible
Câble en cuivre : Transmet des signaux électriques, mais est sensible à l’atténuation du signal et aux interférences électromagnétiques (EMI) sur de longues distances.
Câble à fibre optique : transmet les données par impulsions lumineuses, offrant une immunité aux interférences électromagnétiques et une perte de signal minimale, même sur des distances de plusieurs kilomètres.
Câble optique actif (AOC) : une solution entièrement intégrée et prête à l'emploi intégrant des fibres optiques et des émetteurs-récepteurs intégrés (convertisseurs électro-optiques) dans chaque connecteur, garantissant une mise en service immédiate sans avoir besoin d'émetteurs-récepteurs séparés.

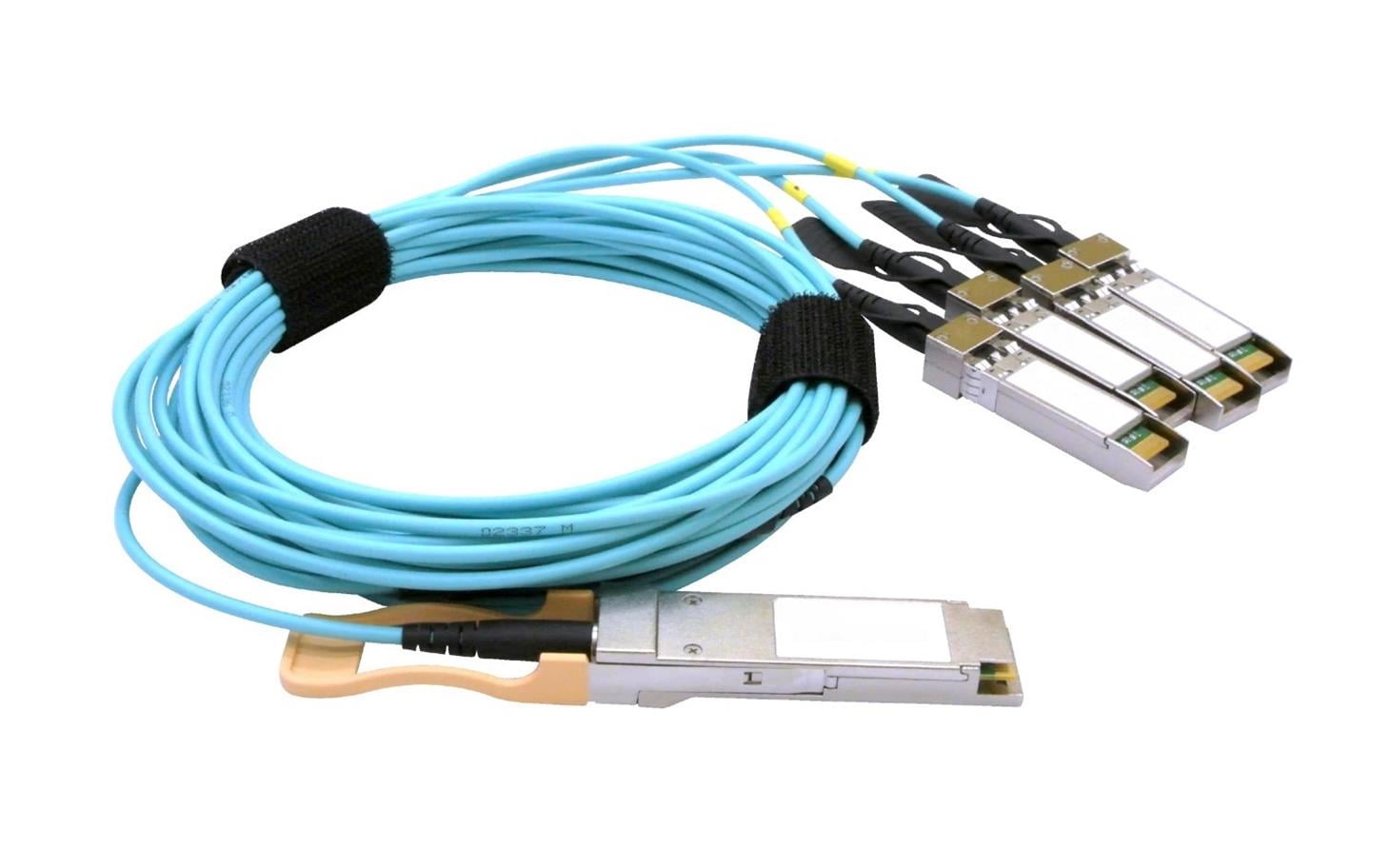

Qu'est-ce qu'un câble Breakout AOC ?
Les modules d'extension (AOC) permettent également des configurations de dérivation, offrant des avantages notables pour la conception de réseaux. Par exemple, le QSFP+ est utilisé dans les réseaux 40 GbE, tandis que le QSFP28 est utilisé dans les réseaux 100 GbE ; le « Q » indique une architecture à quatre canaux. Par conséquent, un connecteur QSFP+ peut être considéré comme prenant en charge quatre canaux SFP+. Le débit de transmission du SFP+ étant de 10 Gbit/s, le débit de 40 Gbit/s du QSFP+ est atteint par l'agrégation de quatre canaux de 10 Gbit/s. Ce principe s'applique également aux SFP28 et QSFP28. Une stratégie de déploiement courante consiste à exploiter le conditionnement haute densité des QSFP+/QSFP28 pour les connexions de dérivation vers plusieurs périphériques à plus faible débit. Un exemple typique est la connexion d'un port QSFP28 (100 GbE) à quatre ports SFP28 (25 GbE).
Il est essentiel de noter que la fonctionnalité de dérivation n'est pas prise en charge par tous les périphériques réseau, notamment les commutateurs, les routeurs, les cartes réseau, les serveurs et les périphériques de stockage. Bien que courante, elle comporte des exceptions. Par exemple, la carte réseau Ethernet HPE 620QSFP28 4x 25GbE à port unique QSFP28 est spécifiquement conçue pour utiliser son port QSFP28/QSFP+ avec des câbles DAC/AOC ou comme quatre connexions indépendantes.
Dans cette configuration, malgré l'unique port physique, la carte réseau fonctionne comme quatre interfaces 25GbE distinctes, plutôt que comme une seule interface 100GbE.
Le principal avantage des AOC de dérivation réside dans leur capacité à effectuer la division du signal optique directement au sein du câble optique, éliminant ainsi le besoin de répartiteurs optiques externes. Cette réduction du nombre de composants supplémentaires constitue un facteur économique clé favorisant l'adoption des AOC.
Avantages du choix des AOC
Les câbles optiques actifs (AOC) répondent aux défis critiques de la connectivité contemporaine, s'imposant comme la solution supérieure pour les applications hautes performances grâce aux attributs suivants :
Bande passante et débits de transfert de données supérieurs : les cartes réseau AOC sont parfaitement adaptées aux applications exigeantes telles que le streaming vidéo 4K/8K, l’interconnexion de centres de données et le calcul haute performance (HPC). Elles prennent en charge les normes industrielles, notamment HDMI 2.1, DisplayPort 2.0, USB4 et InfiniBand.
Distances de transmission étendues : contrairement aux câbles en cuivre passifs, qui présentent des limitations au-delà de 3 mètres pour la transmission de signaux à haut débit, les AOC facilitent une transmission de données fiable à des bandes passantes maximales sur des distances de 100 mètres ou plus sans dégradation du signal.
Poids réduit et flexibilité accrue : L’utilisation de fibres optiques permet d’obtenir des câbles nettement plus fins et plus légers que les câbles en cuivre. Cette caractéristique simplifie le cheminement et la gestion des câbles, notamment dans les espaces restreints comme les baies de serveurs.
Immunité aux interférences électromagnétiques (IEM) : Utilisant la transmission par la lumière, les AOC sont intrinsèquement immunisées contre les interférences électromagnétiques. Ceci garantit une connectivité stable et sans erreur, même dans des environnements électromagnétiquement perturbés.
Sécurité des données renforcée : La nature non rayonnante de la fibre optique offre un haut niveau de sécurité, la rendant extrêmement difficile à intercepter. Cet atout est essentiel pour la mise en œuvre de centres de données sécurisés.

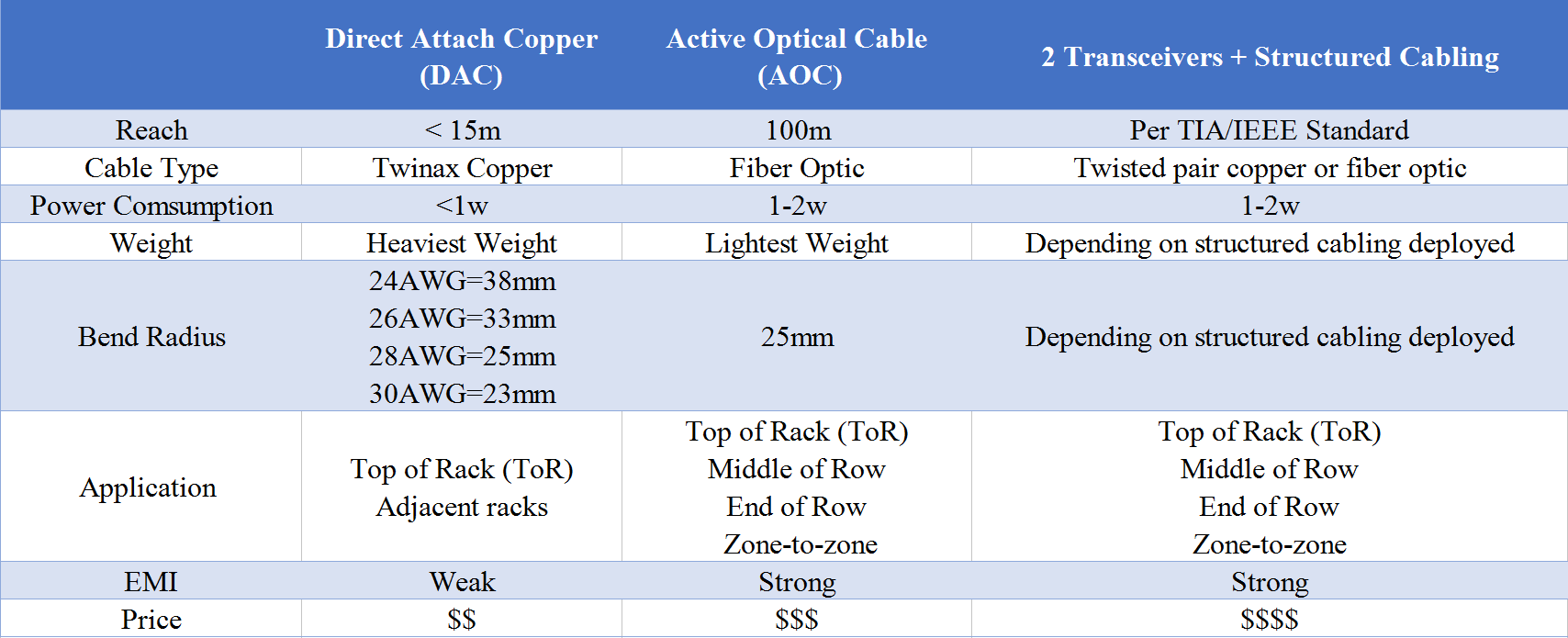

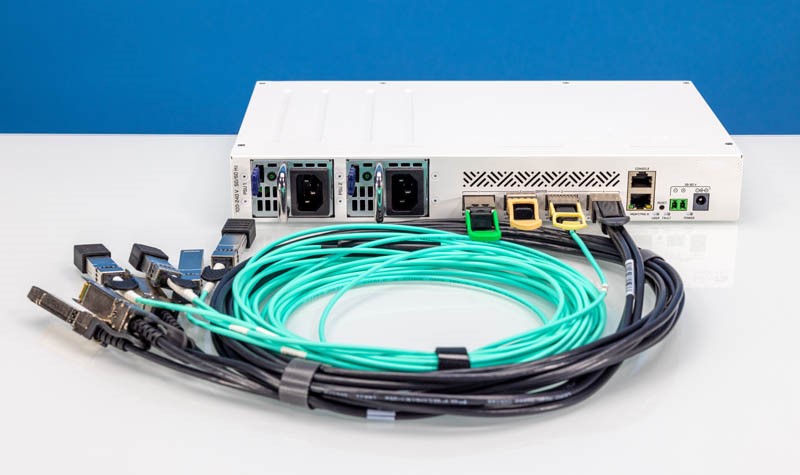

Pourquoi choisir AOC et non DAC ou module émetteur-récepteur ?
Pour répondre à la demande croissante de débit et de performances accrues pour les transmissions 10/40/100G, diverses solutions sont disponibles. Cette section détaillera les avantages spécifiques des câbles optiques actifs (COA) par une analyse comparative avec les câbles à connexion directe (CCD) et les émetteurs-récepteurs à fibre optique.
Les conclusions suivantes peuvent être tirées des données :
Les AOC présentent un poids plus léger et un rayon de courbure plus petit, facilitant une meilleure gestion des câbles dans les environnements à haute densité.
Le diamètre réduit des câbles AOC optimise l'utilisation de l'espace et améliore la circulation de l'air, contribuant ainsi à une meilleure gestion thermique dans les systèmes à forte densité.
Les AOC présentent des avantages notables par rapport aux DAC, notamment pour les applications nécessitant des distances de transmission supérieures à 15 mètres.
La constante diélectrique élevée des fibres optiques intégrées aux AOC offre une immunité exceptionnelle aux interférences électromagnétiques (IEM).
Les connecteurs AOC constituent une solution de connexion directe économique et polyvalente pour les systèmes d'interconnexion courte distance (≤ 100 m).
Leur pré-terminaison en usine renforce leur robustesse et réduit les risques de dommages liés aux insertions et retraits répétés lors d'une utilisation courante. De plus, les connecteurs AOC présentent une fiabilité accrue par rapport aux émetteurs-récepteurs traditionnels.

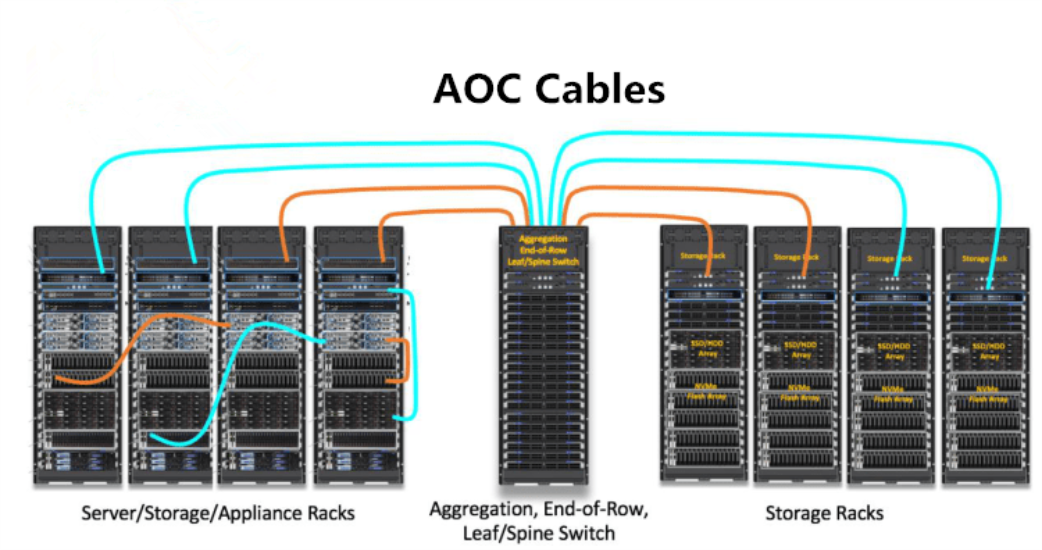

Comment les câbles AOC sont-ils utilisés dans les centres de données ?
Les câbles optiques actifs (AOC) offrent des performances nettement supérieures aux câbles en cuivre traditionnels, ce qui en fait une solution de choix pour les architectures de centres de données modernes. Les principaux opérateurs de centres de données hyperscale adoptent de plus en plus les AOC en remplacement des solutions en cuivre pour les réseaux serveurs 10G/25G et les réseaux de commutation 40G/100G. Les AOC constituent une solution économique pour l'interconnexion des commutateurs ToR (Top-of-Rack) avec les commutateurs d'agrégation de fin de rangée (End-of-Row). De plus, les AOC étendent la connectivité entre les commutateurs ToR et les sous-systèmes de stockage au-delà des contraintes de distance des câbles DAC (Direct Attach Copper), généralement limitées à 3-7 mètres. Les scénarios suivants illustrent des modèles de déploiement typiques des AOC :
Scénario 1 : Connectivité directe entre commutateurs
Un seul câble AOC assure une liaison directe entre deux commutateurs.

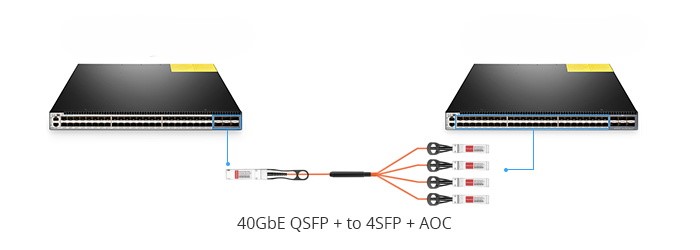

Scénario 2 : Connectivité intra- et inter-rack via des AOC de branchement
Les câbles AOC de dérivation constituent une solution économique pour interconnecter des périphériques au sein d'une même baie ou entre baies adjacentes. Par exemple, un câble AOC 40GbE QSFP+ vers quatre ports SFP+ permet de connecter un port 40G QSFP+ d'un commutateur à quatre ports 10G SFP+ d'un autre.
Scénario 3 : Transmission à longue distance
Pour les interconnexions longue distance entre commutateurs, il est recommandé d'utiliser une solution intégrant des cordons de brassage monomodes, des convertisseurs opto-électriques-optiques (OEO) et des câbles AOC. Cette approche facilite l'intégration transparente de différents types de fibres en convertissant la fibre multimode en fibre monomode.
Facteurs clés pour choisir les câbles AOC appropriés
Lors de l'acquisition de câbles optiques actifs (AOC), plusieurs facteurs clés méritent une attention particulière :
Débit de données :
Les câbles AOC prennent en charge différents débits de transmission de données, notamment 10 Gbit/s, 25 Gbit/s, 40 Gbit/s, 100 Gbit/s et 120 Gbit/s, améliorant ainsi la vitesse de connexion pour le stockage, le traitement des données et les applications de calcul haute performance. Les responsables de centres de données privilégient souvent les liaisons AOC 40G en raison de leur rapport coût-efficacité et de leur simplicité d'utilisation (plug-and-play).
Longueur du câble
Les câbles AOC sont conçus pour pallier les limitations de distance inhérentes aux câbles en cuivre. Généralement déployés dans les centres de données avec des longueurs de liaison allant de 1 à 100 mètres, le choix d'une longueur de câble appropriée est crucial pour une gestion efficace des câbles. Des longueurs sous-optimales peuvent nuire à l'organisation et à l'accessibilité.
Fiabilité
Avec l'augmentation des débits de données, la tolérance aux erreurs diminue, soulignant l'importance de la fiabilité. Les composants électroniques intégrés aux émetteurs-récepteurs AOC constituent un point de défaillance potentiel. Par conséquent, il est conseillé de choisir un fournisseur capable de fournir des résultats de tests complets pour valider la fiabilité du produit. Fibermart propose des câbles AOC 100 % compatibles et testés pour vos centres de données et réseaux haute performance.
Prix et sélection des fournisseurs
Bien que des marques établies comme Cisco et Juniper Networks proposent des cartes optiques actives (AOC), leurs produits sont souvent propriétaires et coûteux. De nombreux professionnels de l'informatique optent donc pour des modules optiques tiers, une alternative plus économique.
Considérations relatives au marché
Le marché des contrôleurs d'accès client (AOC) offre une gamme variée d'options. Face à l'augmentation constante des débits de transmission de données, la consommation d'énergie et la production de chaleur deviennent des facteurs de plus en plus importants. Les exploitants de centres de données soucieux de réduire leurs émissions de carbone et leurs coûts énergétiques trouveront les solutions AOC basse consommation particulièrement avantageuses.
Principaux domaines d'application des câbles optiques actifs (COA)
Centres de données : Les AOC sont principalement utilisés dans les centres de données pour établir des connexions à large bande passante entre les baies et les rangées de serveurs, avec prise en charge de protocoles tels que Ethernet, InfiniBand et Fibre Channel.
Systèmes audio-visuels haute définition et home cinéma : les cartes AOC répondent aux exigences des joueurs et des professionnels de l’audiovisuel, permettant la transmission de vidéos 8K haute résolution et d’un son haute fidélité depuis les consoles de jeux ou les PC vers les périphériques d’affichage sur de longues distances.
Réseaux d'affichage numérique : les AOC facilitent la connectivité entre les lecteurs multimédias et les écrans dans de vastes environnements tels que les aéroports, les centres commerciaux et les stades.
Informatique en nuage et calcul haute performance (HPC) : les AOC permettent des liaisons de communication ultra-rapides entre les clusters de calcul et l'infrastructure de stockage.

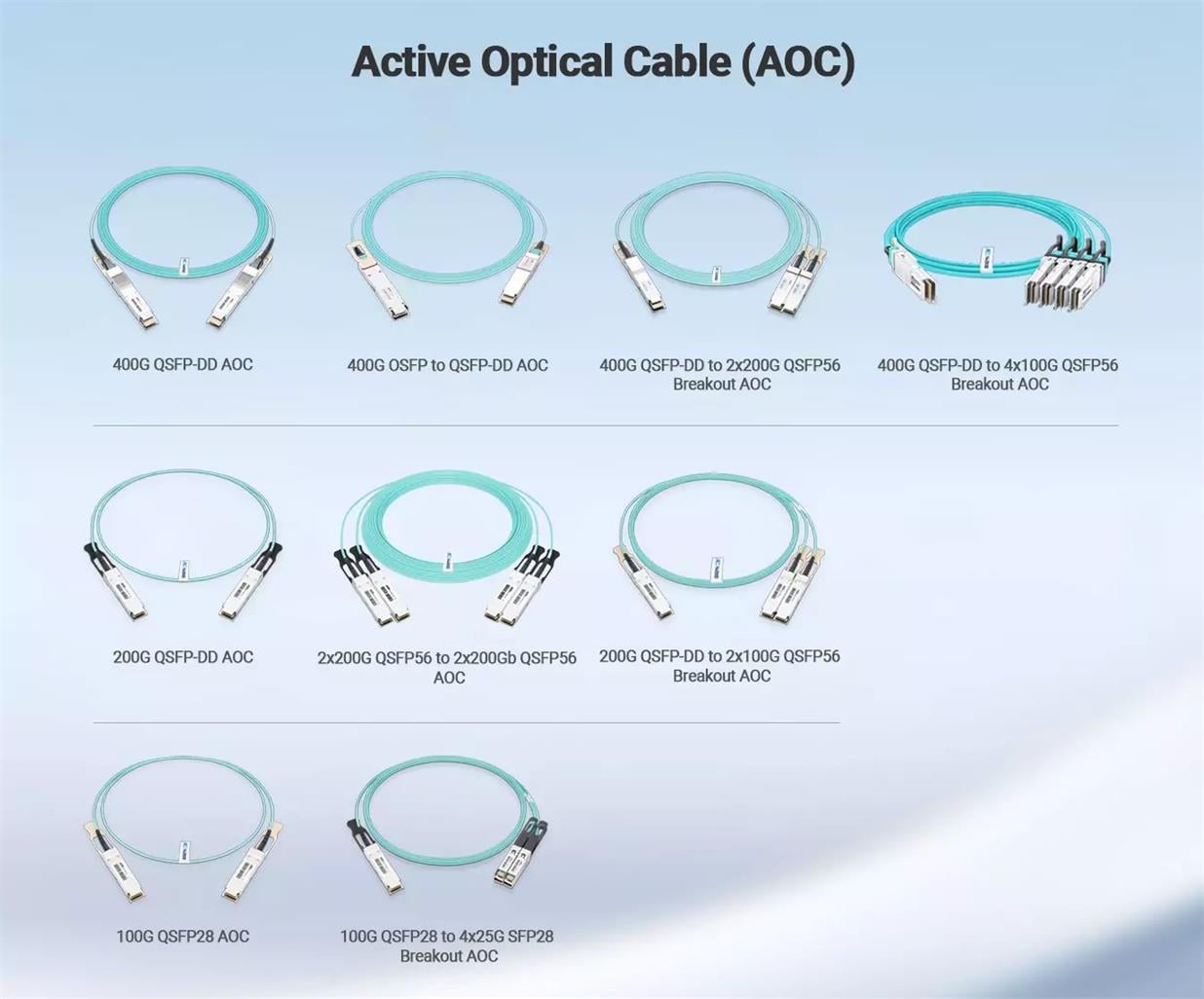

Catégorie de câbles Fibermart AOC
Câble AOC SFP+ 10G
Le câble optique 10G SFP+ AOC est une solution classique pour l'interconnexion de réseaux 10 Gigabit, assurant des connexions fiables de 1 mètre à plus de 100 mètres. Il intègre des modules optiques SFP+ à ses deux extrémités et transmet les données via fibre multimode, offrant ainsi une alternative plus légère, plus économe en énergie et exempte d'interférences électromagnétiques aux câbles en cuivre pour les interconnexions courtes distances entre serveurs et commutateurs, ou entre commutateurs. Il est largement utilisé pour les liaisons descendantes des commutateurs ToR (Top-of-Rack) dans les centres de données.
Câble AOC QSFP+ 40G
Les solutions AOC (câble optique actif) de la série 40G QSFP+ sont des solutions essentielles conçues pour répondre aux divers besoins d'interconnexion haut débit des centres de données. Cette série comprend principalement trois types clés :
Le module de dérivation QSFP+ 40G d'AOC divise un seul port QSFP+ à une extrémité en quatre ports SFP+, permettant ainsi une répartition flexible des ports à large bande passante en plusieurs canaux 10G indépendants. Il est optimisé pour une connexion efficace entre les commutateurs de haut niveau de baie et plusieurs serveurs ;
Le câble optique standard 40G QSFP+ AOC offre une connexion directe QSFP+ à QSFP+ complète aux deux extrémités, utilisant une technologie optique parallèle pour atteindre une transmission point à point stable de 40 Gbit/s jusqu'à 100 mètres, ce qui en fait une liaison dorsale idéale pour les connexions entre commutateurs ou les connexions avec des serveurs hautes performances ;
Le convertisseur QSFP+ vers LC 40G assure l'intégration des systèmes anciens et nouveaux. Sa conception unique convertit le signal du port QSFP+ en quatre interfaces LC duplex standard, permettant une connexion transparente aux équipements fibre optique SFP+ et à l'infrastructure de câblage existants. Cette gamme complète de produits constitue une base de câblage essentielle pour les datacenters évoluant de 10G à 40G et au-delà. En augmentant la densité de ports, en garantissant la qualité du signal et en facilitant une transition fluide, elle optimise le déploiement d'architectures réseau à haut débit, hautement flexibles et à retour sur investissement élevé.
Câble AOC SFP56 25G/50G
Le câble optique AOC SFP56 25G/50G est destiné aux datacenters de nouvelle génération fonctionnant à des débits de 25G et 50G. Le boîtier SFP56 prend en charge les vitesses monocanal de 25G ou 50G, offrant une solution monocanal économique pour l'accès aux serveurs et les architectures réseau leaf-spine. Il offre une densité de ports et une bande passante supérieures au SFP+ 10G, tout en conservant une faible consommation d'énergie et une facilité de déploiement similaires, ce qui en fait un choix privilégié pour la mise à niveau des datacenters cloud.
Câble QSFP28 100G
Le câble AOC QSFP28 100G est actuellement la solution de référence pour les interconnexions 100G au sein des centres de données. Utilisant le format QSFP28, il atteint une bande passante totale de 100 Gbit/s grâce à quatre fibres optiques parallèles de 25 Gbit/s. Ce câble est largement utilisé pour l'empilage entre commutateurs centraux, l'interconnexion de clusters de calcul haute performance et les réseaux de stockage. Sa distance de transmission effective couvre la plupart des scénarios, aussi bien au sein d'une même baie qu'entre baies, et il est généralement rétrocompatible avec les ports QSFP+ 40G.
Câble AOC QSFP56 200G
Le module QSFP56 AOC 200G représente la nouvelle génération de technologies d'interconnexion haut débit, offrant une bande passante agrégée de 200 Gbit/s au sein du boîtier QSFP grâce à quatre canaux de 50 Gbit/s (modulation PAM4). Il est principalement utilisé dans les centres de données hyperscale et les environnements de calcul haute performance pour répondre aux exigences de débit extrêmement élevées des charges de travail d'IA/ML, constituant ainsi une solution de transition ou de branchement essentielle pour le déploiement des réseaux 400G.
Câble AOC OSFP-DD QSFP 400G
Le câble optique actif 400G (AOC) est une technologie clé pour les interconnexions haut débit de nouvelle génération dans les centres de données. Utilisant des boîtiers hautes performances tels que QSFP-DD ou OSFP, il atteint une bande passante totale de 400 Gbit/s grâce à la technologie PAM4 50G à 8 canaux. Il est spécifiquement conçu pour répondre aux besoins de l'entraînement de l'IA à grande échelle, de l'interconnexion des équipements de commutation de la couche cœur dans les centres de données cloud hyperscale et des réseaux dorsaux de calcul haute performance. Cette solution offre une densité de bande passante sans précédent via un seul câble, éliminant ainsi les goulots d'étranglement des réseaux existants et constituant une infrastructure essentielle pour la construction d'architectures de centres de données plus rapides et plus horizontales.
Câble AOC OSFP QSFP-DD 800G
Le câble optique actif 800G (AOC) représente la technologie de pointe en matière d'interconnexion optique. Utilisant des boîtiers avancés tels que l'OSFP ou le QSFP-DD800, il atteint une bande passante agrégée de 800 Gbit/s grâce à la technologie PAM4 100G à 8 canaux, imposant des exigences extrêmes aux puces, à la consommation d'énergie et à la dissipation thermique. Il est principalement destiné aux interconnexions internes de pointe des superclusters d'IA de nouvelle génération et des centres de supercalcul de dernière génération, assurant la connexion des équipements de commutation et des clusters de GPU les plus performants. Cette solution offre une voie d'évolution technologique claire pour la croissance exponentielle continue du trafic de données et constitue une technologie d'interconnexion essentielle pour répondre aux besoins futurs en puissance de calcul, toujours plus importants et complexes.
Conclusion
Les câbles optiques actifs (COA) représentent une évolution majeure dans la connectivité de données à haut débit, comblant efficacement le fossé entre les limitations de distance du cuivre et la simplicité d'interface des technologies optiques traditionnelles. En intégrant directement les émetteurs-récepteurs dans un câble prêt à l'emploi, les COA offrent la large bande passante, la portée étendue, l'immunité aux interférences électromagnétiques et les avantages physiques de la fibre optique, tout en restant compatibles avec les ports électriques standard.
Leur rôle est de plus en plus crucial dans les centres de données modernes, le calcul haute performance et les systèmes audiovisuels avancés, où les exigences en matière de vitesse, de densité et de fiabilité sont primordiales. Comparées aux convertisseurs numérique-analogique (CNA) ou aux modules émetteurs-récepteurs discrets, les cartes réseau optiques (AOC) offrent un excellent compromis entre performances, facilité de gestion et rentabilité pour les liaisons courte et moyenne distance.
Avec l'augmentation constante des débits de données grâce aux technologies 400G et supérieures, l'importance d'interconnexions performantes et fiables ne fera que croître. Choisir la fibre optique adaptée (en tenant compte du débit, de la longueur, de la fiabilité et du support du fournisseur) est essentiel pour bâtir une infrastructure évolutive et résiliente. Chez Fibermart, nous nous engageons à fournir non seulement ces solutions de câblage avancées, mais aussi la clarté et l'accompagnement nécessaires à leur mise en œuvre efficace, permettant ainsi à nos clients de relever les défis de connectivité d'aujourd'hui et de demain.
FAQ
En quoi les câbles optiques actifs diffèrent-ils des câbles à fibres optiques ordinaires ?
Les câbles optiques actifs contiennent des puces internes. Ces puces convertissent l'énergie électrique en énergie lumineuse et inversement. Les câbles à fibres optiques classiques ne possèdent pas ces puces. Les câbles optiques actifs sont plus faciles à installer et transmettent les données plus rapidement que les câbles à fibres optiques classiques.
Quels appareils peuvent être connectés à l'aide de câbles optiques actifs ?
Ces câbles permettent de connecter des serveurs, des commutateurs et des routeurs. Ils sont également compatibles avec les téléviseurs et les consoles de jeux. La plupart des appareils récents dotés de ports QSFP, SFP ou HDMI prennent en charge ces câbles. Consultez le manuel de votre appareil pour vérifier la compatibilité.
Que faut-il vérifier avant d'acheter des câbles optiques actifs ?
Vérifiez le type de connecteur utilisé par votre appareil. Déterminez la vitesse de transmission et la longueur requises. Assurez-vous que le câble est compatible avec les ports de votre appareil. Choisissez des câbles à économie d'énergie. Vérifiez la conformité aux normes telles que QSFP-DD ou SFP-DD.
Quels problèmes les câbles optiques actifs peuvent-ils vous aider à résoudre ?
Les câbles optiques actifs permettent une transmission de données rapide. Comparés aux câbles en cuivre, ils consomment moins d'énergie et présentent une atténuation du signal réduite. Ils sont particulièrement adaptés aux situations où les câbles en cuivre sont trop encombrants ou trop lents.
