Module LGX 1 canal Simplex CWDM OADM Est-Ouest
Simplex CWDM OADM pour le trafic Est-Ouest
Les modules Simplex CWDM/AD ajoutent (multiplexent) et suppriment (démultiplexent) des longueurs d'onde sélectionnées sur une liaison Simplex CWDM MUX & DEMUX à fibre unique pour le trafic Est-Ouest.
Les modules Fiber-Mart CWDM OADM (CWDM/AD) sont des multiplexeurs optiques à insertion/extraction (OADM) à multiplexage par répartition en longueur d'onde (CWDM). « Ajouter » et « supprimer » ici font référence à la capacité de l'appareil à ajouter un ou plusieurs nouveaux canaux de longueur d'onde à un signal WDM multi-longueurs d'onde existant et à supprimer (supprimer) un ou plusieurs canaux, en transmettant ces signaux à un autre chemin réseau.
Le CWDM/AD est un multiplexeur optique passif à insertion/extraction conçu pour les applications de configurations point à point, en anneau ou en bus qui fournit la solution idéale pour la demande croissante de bande passante sur les réseaux d'accès d'entreprise et métropolitains et offre des économies de coûts considérables aux fabricants d'équipements réseau, leur permettant de développer des systèmes d'accès métropolitains moins coûteux, plus faciles à provisionner et plus simples à utiliser.
Les canaux ajoutés/supprimés sont interfacés avec l'un des émetteurs-récepteurs Fiber-Mart CWDM côté équipement, et nous fournissons également des configurations de ports en option telles que : port Express, port de surveillance, port de bande passante 1310 nm et port 1550 nm pour ces multiplexeurs selon le choix du client.

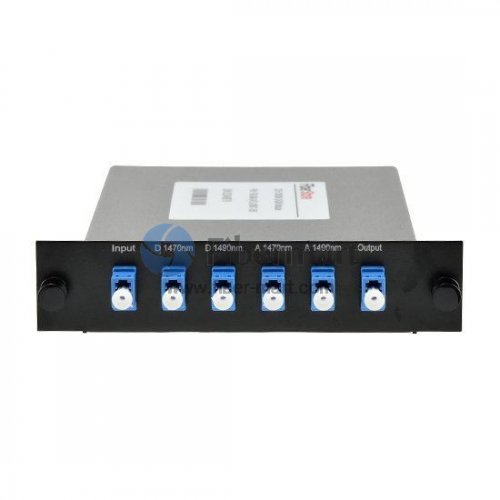

Détails du panneau avant
-
a
Port commun :
Entrée et sortie de liaison dans le trafic ouest et est.
Connecteurs LC, SC, ST et FC disponibles.
b
Port d'ajout/suppression à l'ouest :
Ajout et suppression à l'ouest.
Connecteurs LC, SC, ST et FC disponibles.
Conforme à la norme CWDM ITU-T G.657A1 de 1 270 nm à 1 610 nm, avec augmentation de 20 nm
c
Port d'ajout/suppression à l'est :
Ajout et suppression à l'est.
Connecteurs LC, SC, ST et FC disponibles.
Conforme à la norme CWDM ITU-T G.657A1 de 1 270 nm à 1 610 nm, avec augmentation de 20 nm
NOTE:
-
La disposition réelle dépend du type de connecteur choisi ainsi que d'autres facteurs. Cependant, le schéma principal reste le même
-
Nous fournissons également des configurations de port optionnelles telles que le port de surveillance pour ces multiplexeurs selon le choix du client. Pour plus de détails, veuillez nous contacter à [email protected]
Détails de l'article
-
1 canal CWDM OADM
-
2 x ports communs pour le trafic Ouest et Est : connecteur Simplex
-
Tous les canaux d'ajout/suppression pour le trafic Ouest et Est : connecteur Duplex ; séparation des canaux 20 nm de 1 270 nm à 1 610 nm
-
Boîtier de boîtier mental LGX
-
Complément OADM à la gamme de produits CWDM express
-
Conforme à la norme CWDM ITU-T G.657A1
-
Protocole et débit transparents pour les applications jusqu'à 10 Gbp
-
Émetteurs-récepteurs à faible coût applicables, l'équipement existant peut toujours être utilisé
-
Il est équipé de ports de configuration tels que Monitor, Express port selon le choix du client (voir les options)
-
Le panneau avant est équipé d'adaptateurs selon le choix du client (voir les options)
-
Usine de fabrication certifiée ISO 9001
Détails mécaniques du boîtier
-
Veuillez noter que les dessins présentés ici ne montrent que les dimensions et non la configuration spécifique du module.
Veuillez également noter que Fiber-Mart propose un châssis de montage en rack innovant et robuste pour les modules CWDM mux/demux, DWDM mux/demux, OADM et PLC Splitter LGX pour les applications peu encombrantes et à haute densité.
