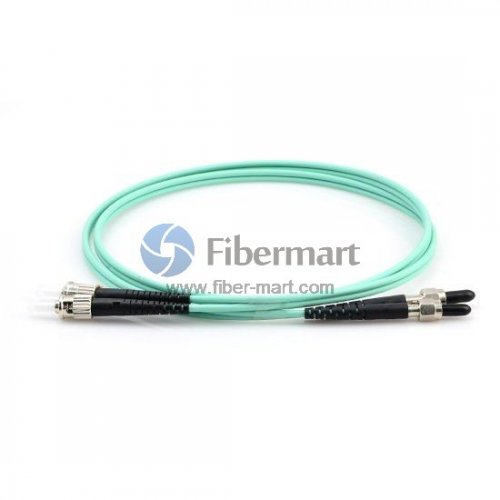

Câble de raccordement fibre SMA905-ST Duplex OM3 50/125
Le cordon de raccordement à fibre optique SMA-905, également connu sous le nom de connecteur FMMA, a été l'un des premiers systèmes d'interconnexion à fibre optique à être largement accepté dans l'industrie. Les cordons de raccordement à fibre optique SMA905 utilisent des connexions filetées et sont encore largement utilisés pour les applications militaires, industrielles, médicales. et les applications chirurgicales et les systèmes laser en raison de leur couplage multimode à faible coût. Il présente une terminaison et un assemblage simples et est conforme aux normes TIA et IEC. Les connecteurs multimodes SMA 905 sont disponibles avec des embouts en alliage inoxydable ou en acier inoxydable.
Caractéristiques du connecteur
1-4- 36 - Mécanisme frein filet UNS
Tube d'entraînement cylindrique de 3,175 mm
Diamètre du noyau : 0,126 mm 0,23 mm
Le rayon de courbure minimum : 10D（D：fibre optique Diamètre du noyau）
Ouverture numérique：0.4-0.5na
Out-Track：2.0mm/3.00mm/2.5mm
Perte d'insertion：0.5db
Longueur d'onde：650nm
Applications
Transmission à faible perte, taux de transmission élevé, haute précision
Chirurgie au laser
La thérapie photodynamique
Mesure spectrale
Collage laser
Éclairage
Capteur
Caractéristiques
|
The numerical aperture of the Quartz fiber：
|
0.22-0.37
|
|
Fiber Diameter(mm)
|
0.2
|
0.3
|
0.4
|
0.5
|
0.6
|
0.65
|
0.8
|
|
Minimum Bending Radius
|
10D (D：optical fiber core diameter)
|
|
Fiber Cor(coating layer):
|
1：1.05 or 1：1.4
|
|
Numerical Aperture
|
0.21-0.37
|
|
Transmission(%/m0)
|
Transmission(0.20-0.4um)
|
85-98
|
|
Visible Light(0.4-0.7um)
|
97-99
|
|
Near-Infrared(0.76-1.6um)
|
90-99
|
|
Heliun-Neon(0.6328um)
|
99
|
|
YAG(1.06um)
|
98
|
|
Argon(0.5145um)
|
98
|
|
Transmission Power
|
>130w(fibre [email protected])
|
Faire sur commande
|
Connector Type
|
Inner Hole Size
|
Concentricity
|
Roundness
|
Core Material
|
|
Metal Ferrule Zirconia Ferrule
|
0.127~1.200mm
|
≤3.0μm
|
≤2.0μm
|
stainless steel cupronickel
|
Remarques:
1 La virole par défaut du connecteur est la virole en métal, veuillez poster une demande pour la virole en zircone.
2 La norme de taille commune du trou intérieur est de 127 + 3 / 0 m, veuillez nous contacter pour d'autres normes de taille.
Exigences de personnalisation spéciales pour le câble de raccordement fibre haute puissance SMA905-SMA905 Duplex OM4 Dia2.5mm
|
Connector Type
|
Tailstock of Connector
|
Bare
fiber clamp
|
Ferrule Inside Diameter
|
Concentricity
|
RoundnEss
|
Core Material
|
length
|
|
Metal Ferrule
|
With groove
|
Standard
(Default)
|
With
|
127-2000 um
|
≤5um
|
≤2um
|
stainless steel
|
1m,
2m...
custom
|
|
Without groove
(Default)
|
|
Zirconia Ferrule
|
Lengthen
(custom)
|
Without (Default)
|
cupronickel
|
Remarques : veuillez nous contacter à [email protected] pour vos besoins particuliers en matière de câble de raccordement fibre haute puissance SMA905-SMA905 Duplex OM4 Dia2.5mm selon cette fiche technique.
.jpg)
Connecteur HPSMA905 avec contre-poupée allongée
Exemples d'images
.jpg)
.jpg)
Achetez notre câble de raccordement fibre SMA905 en toute confiance. Fiber-Mart peut également fonctionner avec toutes vos exigences de personnalisation. Vous pouvez acheter un câble de raccordement fibre SMA905 avec n'importe quel connecteur ou longueur. Laissez Fiber-Mart être votre solution de fibre optique personnalisée.
