Kit d'épissurage par fusion de fibres à ruban ST-950, pour l'épissage de fibres à ruban
FONCTIONNALITÉS

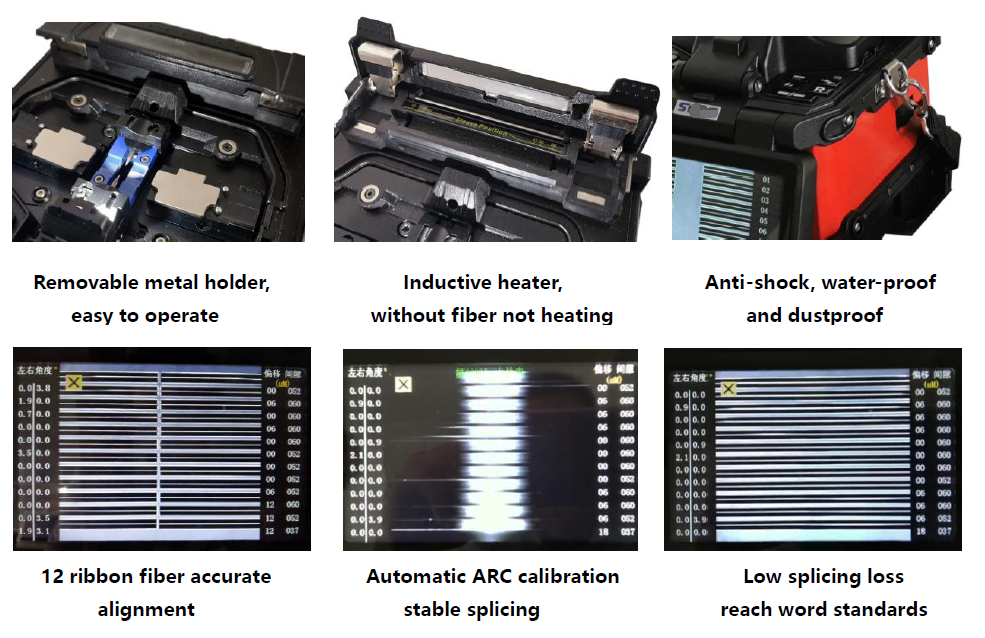

Applicable à l'épissage de fibres de ruban 2-12
※ Alignement précis, perte de fusion standard mondiale
※ Temps d'épissage de 20 s, chauffage du ruban de fibres 1-2/4-12 26 s/40 s
Applicable à différents types de fibres (SM/MM/DS/NZDS)
※ Corps robuste, étanche, anti-poussière, anti-choc
※ Batterie Li enfichable, prend en charge la charge séparée
※ Facile à entretenir, facile à remplacer les électrodes
※ Port USB pour la mise à niveau du logiciel, l'exportation des enregistrements
※ Prise en charge des enregistrements de fusion/images de fusion de groupes 4000/100
Conforme à la norme internationale CE/Rohs
Specifications
|
Alignment method
|
Clad to clad
|
|
Applicable fiber
|
SM(G.652)，MM(G.651)，DS(G.653)，NZDS(G.655)
|
|
Fiber cores quantity
|
Single core，2-12 cores
|
|
Coating diameter
|
250～400µm
|
|
Typical splice loss
|
SM: 0.05dB；MM: 0.02dB；DS: 0.08dB；NZDS: 0.08dB
|
|
Return loss
|
＞60dB
|
|
Splicing program
|
40 groups
|
|
Operation mode
|
Manual/ Automatic
|
|
Auto- heating
|
Available
|
|
Typical splice time
|
20 seconds
|
|
Typical heating time
|
1-2 cores 26 seconds，4-12 cores 40 seconds
|
|
Fiber magnification
|
25X
|
|
Viewing display
|
Dual high sensitivity camera, 5 inch 800*480 LCD Monitor
|
|
Data storage
|
4000 groups data records and 100 group images
|
|
Loss evaluation
|
Available
|
|
Tension test
|
1.8～2.2N
|
|
Interface
|
GUI menu interface, easy for operation
|
|
Battery capacity
|
5200mAh Li-battery, 150 cycles splicing and heating
|
|
Power supply
|
Adaptor, input: AC100-240V(50/60HZ),output: DC11-13.5V
|
|
Electrode life
|
More than 3000 ARC discharges, easy to replace
|
|
Terminals
|
USB 2.0 port, for software upgrading, records exporting
|
|
Operating condition
|
Altitude:0-5000m,Humidity:0-95%,Temperature:-10℃～+50℃;Wind:max 15m/s：MAX15m/s
|
|
Dimension/Weight
|
155mm (L)×144mm (W)×155mm (H) /2.3kg (incuding battery)
|
