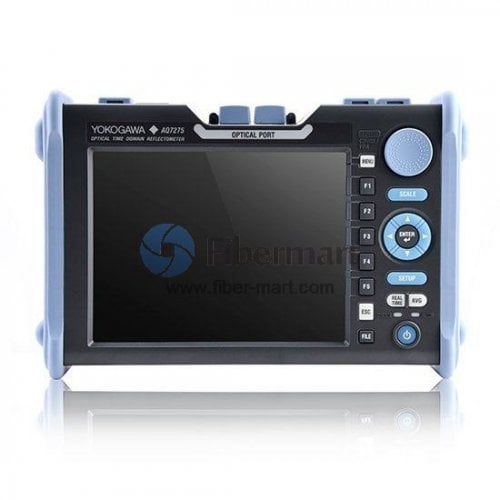

YOKOGAWA AQ7275 OTDR 37/35dB 1310/1550nm

YOKOGAWA AQ7275 OTDR 37/35dB 1310/1550nm

Introduction

L'AQ7275 est l'un des OTDR les plus vendus au monde. La gamme s'est élargie à 9 modèles, offrant une plage dynamique allant jusqu'à 45 dB. La plage de longueurs d'onde s'étend de 850 nm (MMF) à 1650 nm (SMF). Une zone morte impressionnante de 0,8 m fait de ce modèle un excellent choix pour les réseaux FTTH et métropolitains.

Les améliorations incluent une option PON permettant une analyse précise des événements après un répartiteur 1x32, avec des effets de sous-dépassement considérablement réduits. Autre exclusivité du secteur : une section de fibre de lancement intégrée, éliminant ainsi le besoin d'un boîtier de lancement séparé.

Les dernières fonctionnalités standard incluent la possibilité pratique d'afficher une sonde d'inspection de connecteur de fibre à l'aide de l'un des ports d'E/S USB standard de l'unité.

Caractéristiques

Large gamme de modules disponibles
Prise en charge améliorée du FTTH vers le métro, le réseau central
Plage dynamique élevée (45 dB)
Zone morte courte (0,8 m)
Fibre factice intégrée en option

Applications

Source de lumière stabilisée
Source de lumière visible Fibre optique
factice intégrée Moniteur d'alimentation Connecteur PC coudé Imprimante/LAN



Répond à une large gamme de besoins de mesure, du FTTH au métro, au réseau central.

Comparaison familiale

Remarque
*1 Largeur d'impulsion de 1 µs
*2 La plage de réglage de la largeur d'impulsion dépend de la plage de distance
*3 Puissance de sortie de la lumière pulsée à 1625 nm et 1650 nm, 15 dBm ou moins, filtre de coupure 1310/1550 nm intégré
*4 Rapport signal/bruit : 1, largeur d'impulsion : 20 µs, plage de distance : 200 km, résolution d'échantillonnage : 8 m, temps de mesure : 3 minutes. Lorsque la fibre factice intégrée et le connecteur PC coudé sont utilisés, chaque plage dynamique
diminue de 0,5 dB. Valeur de garantie [dB] ; 30 (735031), 34/32 (735032), 40/38 (735033), 43/41 (735034), 34/30/32 (735035), 40/38/33 (735036), 40/38/30 (735037), 40/38/36 (735038), [SM]
40/38 [GI50/125] 21,5/23 [GI62,5/125] 22,5/24 (735041)
*5 Largeur d'impulsion de 3 ns, perte de retour de 45 dB ou plus à un point 1,5 dB en dessous de la valeur de crête (non saturé). Français La valeur de garantie est de 0,8 m
*6 Largeur d'impulsion de 10 ns et perte de retour de 45 dB ou plus à un point où le niveau de rétrodiffusion est à ± 0,5 dB de la valeur normale
Remarque : les spécifications sans remarques particulières sont assurées à 23 °C ± 2 °C

Fiber-Mart est spécialisé dans la fourniture de composants à fibre optique et d'équipements de réseau, et nous essayons de compléter ce système. Pour l'OTDR, nous offrons une garantie d'un an pour chaque produit de marque nationale et étrangère. Si vous avez des problèmes ou des exigences particulières concernant cet OTDR YOKOGAWA AQ7275 37/35 dB 1310/1550 nm, n'hésitez pas à nous contacter. Nous ferons de notre mieux pour vous fournir le meilleur service.
