Cisco QSFP-100G-LR4-S互換性のある100GBASE-LR4 QSFP28データセンター、イーサネット、およびテレコム用光トランシーバモジュール(SMF、1310nm、10km、LC、DOM)qsfp28-blr4-100g
Cisco Compatible |
QSFP-100G-LR4-S |
Vendor Name |
Fibermart |
Form Factor |
QSFP28 |
Max Data Rate |
103.125Gbps |
Wavelength |
1310nm* |
Max Cable Distance |
10km@SMF |
Connector |
LC duplex |
Media |
SMF |
Transmitter Type |
LAN WDM DML |
Receiver Type |
PIN |
DDM/DOM |
Supported |
Commercial Temperature Range |
0 to 70°C (32 to 158°F) |
TX Power |
-4.3~4.5dBm |
Receiver Sensitivity |
<-10.6dBm |
Power Consumption |
3.5W |
Extinction Ratio |
4dB |
Modulation Format |
NRZ |
CDR |
TX and RX |
Transmit and Dispersion Penalty |
2.2dB |
Powerbudget |
8.5dB |
Packaging Technology |
BOX Packaging |
FEC Function** |
Supported |
Protocols |
IEEE 802.3ba 100GBASE-LR4, IEEE 802.3bm, QSFP28 MSA Compliant |
Application |
100GBASE Ethernet, Telecom, 5G Wireless Network |
ご注意ください:
* 1310nmの波長範囲には、L0 1295.56nm(1294.53-1296.59nm)、L1 1300.05nm(1299.02-1301.09nm)、L2 1304.58nm(1303.54-1305.63nm)、L3 1309.14nm(1308.09-1310.09nm)が含まれます。
** IEEE100GBASE-LR4仕様に準拠したFECの使用は採用されていません。
製品ツリー
サービスプロバイダーアプリケーションをサポートする、100Gギガビットイーサネットスイッチ向けのデータセンターおよびテレコム直接接続ソリューション
品質テストプログラム
品質認証
注意:サードパーティのトランシーバーをインストールしても、ネットワーク機器の保証が無効になることはありません。ネットワーク機器メーカーはすべて、自社製品の保証サポートが影響を受けないことを示すガイドラインを持っています。
製品のハイライト

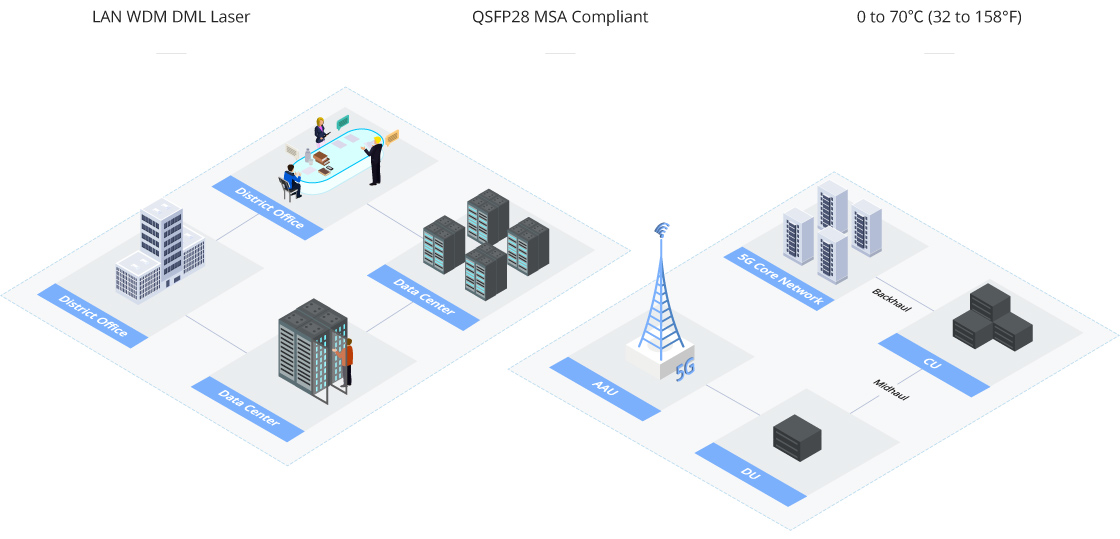

データセンターとテレコムのマルチアプリケーション
100GBASE-LR4 QSFP28 BOXパッケージングトランシーバーは、高い信頼性、低い挿入損失、および優れた高速信号品質を備えており、100Gイーサネット、テレコム、およびデータセンターに広く適用されています。
テストベッド
Cisco Catalyst C9500-24Y4C、qsfp28-blr4-100g
プラットフォームサポート
Cisco QSFP-100G-LR4-Sは、さまざまなシスコ機器でサポートされています。
Cisco NCS-5508 Cisco Nexus N9K-C92160YC-X Cisco NCS-5501 Cisco Nexus9300-EXシリーズ93180YC-EXCisco Catalyst C9500-24Y4C
CiscoONSトランスポートプラットフォームNCS-1002-K9CiscoNexus 9000シリーズ(モジュラー9500)N9K-X9432C-SCisco Nexus 9000シリーズ(固定9200)N9K-C92160YC-XCisco Nexus3000シリーズN3K-C3232C
