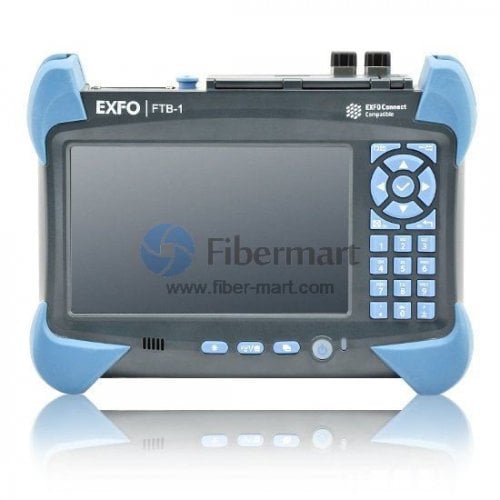

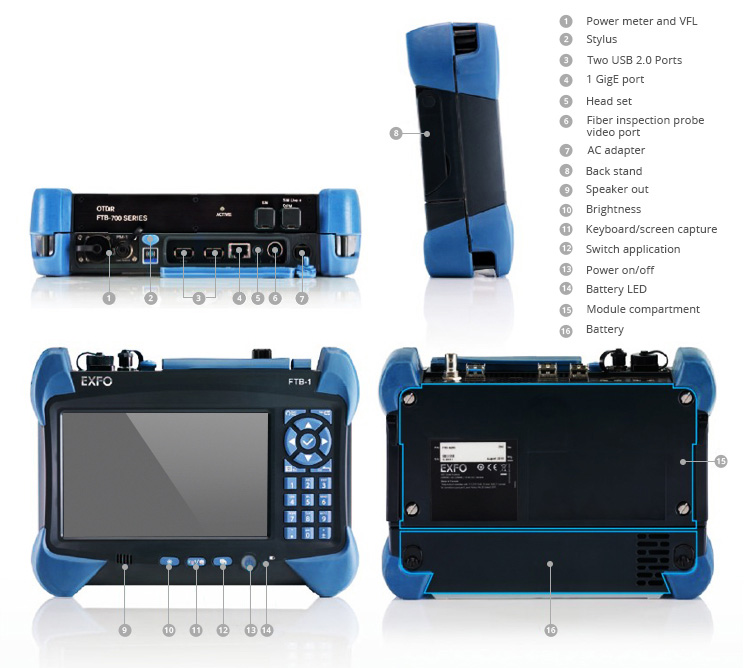

EXFO FTB-1 OTDR 1310/1550/1625nm 37/39dB/39dB

導入

FTB-730 は、FTTH ネットワーク全般、特に PON/MDU のテスト要件を満たすように設計されており、1310、1490、1550、1625/1650 nm でのテストが可能です。さらに、EXFO の次世代 OTDR ソフトウェアを使用すると、最大 21 dB の損失レベルで、ポートカウンターの高いスプリッター (1x64 スプリッターも含む) をテストできます。

主な特徴

多ポートスプリッター（最大 1x128）によるテスト
標準インライン OPM によるインサービストラブルシューティング用のシングルモードポート
最大 39 dB のダイナミックレンジ
導入プロセスをスピードアップする短い取得時間
EXFO Connect 対応: 自動資産管理。データはクラウドを経由して動的データベースに送られます
iOLM 対応: ワンタッチで複数の取得が可能で、明確な合否結果がわかりやすいビジュアル形式で表示されます

アプリケーション

PONネットワーク内のFTTx/MDUテストの課題
アクセスネットワークテスト

効率性を重視した設計

技術仕様
モデル	FTB-730 (*注)
波長 (nm)(* 注記)	1310±20/1490±15/1550±20/1625±10/1650±7
20 µs でのダイナミックレンジ (dB)(* 注記)	39/38/37/39 日/37
イベントデッドゾーン（m）（*注記）	0.8
減衰デッドゾーン（m）（*注記）	4/4.5/4.5/4.5/4.5
距離範囲（km）	1.25、2.5、5、10、20、40、80、160、260、400
パルス幅（ns）	5、10、30、50、100、275、500、1000、2500、10000、20000
直線性 (dB/dB)(* 注記)	±0.03
PONデッドゾーン（m）（*注記）	35
損失しきい値 (dB)	0.01
損失分解能（dB）	0.001
サンプリング解像度（m）	0.04から0.5
サンプリングポイント	最大256,000
距離の不確実性 (m)(* 注記)	±(0.75 + 0.0025 % x 距離 + サンプリング解像度)
測定時間	ユーザー定義（最大60分）
典型的なリアルタイムリフレッシュ (Hz)	4
安定したソース出力電力 (dBm)(* 注記)	-2.5
反射率 (dB)(* 注記)	±2
技術仕様（インラインパワーメーター）
入力電力範囲 (dBm)	1490 nm: –65～18
1550 nm: –50～28
PONパワーメータ（nm）	2つのチャンネル: 1490/1550
広帯域パワーメータ（nm）	1チャネル: 1270～1625
電力不確実性 (dB)(* 注記)	±0.2
較正波長（nm）	1310年、1490年、1550年、1625年
PONパワーメータのスペクトル帯域（nm）	1450年から1530年
広帯域電力計のスペクトル帯域（nm）	1270年から1625年
ディスプレイ解像度 (dB)	0.1
PONパワーメーターORL (dB)(*注記)	–55
広帯域電力計ORL (dB)(*注記)	–50
一般仕様
サイズ（高さ×幅×奥行き）	130mm×36mm×252mm
重さ	0.65 kg (1.4 ポンド)
動作温度	0 °C ～ 50 °C (32 °F ～ 122 °F)
保管温度	–40 °C ～ 70 °C (–40 °F ～ 158 °F)
相対湿度	0% ～ 95% 結露なし

注
a. SM ライブポート内蔵フィルターのバンドパスは 1625 nm ± 15 nm/1650 nm ± 7 nm です。b
. 標準。c
. SNR = 1 で 3 分間平均した場合の標準ダイナミックレンジ
。d. SM ライブ以外の 1625 nm のダイナミックレンジは 37 dB です。e
. 5 ns パルスを使用した –45dB 未満の反射の標準デッドゾーン。f
. 非反射 FUT、非反射スプリッター、13 dB 損失、50 ns パルス、標準値。g
. ファイバーインデックスによる不確実性は含まれません。
