長距離、高帯域幅 DWDM システム向け EDFA ベースの増幅を構成する方法

長距離の大容量 DWDM ネットワークで信号強度を最大化し、損失を最小限に抑えるためのエルビウム添加光ファイバー増幅器 (EDFA) の構成について学習します。

高密度波長分割多重 (DWDM) システムは、 今日の高帯域幅の長距離光ネットワークの基盤となり、世界中のインターネット インフラストラクチャのバックボーンとして機能します。

5G、AIクラウドコンピューティング、ハイパースケールデータセンターの普及に伴いデータレートが急上昇する中、光信号は信号劣化を最小限に抑えながら数百キロメートル、あるいは数千キロメートルも伝送することが求められています。そのため、 エルビウム添加光ファイバ増幅器（EDFA）は DWDMシステムに不可欠な要素となっています。

EDFA は、光を電気信号に変換せずに C バンド (1530～1565 nm) および L バンド (1565～1625 nm) で光信号増幅を提供するため、透過的な高速ネットワークに最適です。

しかし、その構成はプラグアンドプレイとは程遠いものです。エンジニアは、数十の波長と広大な距離にわたる信号整合性を確保するために、ゲイン、雑音指数、電力イコライゼーションを慎重に最適化する必要があります。

ステップ1：光リンクの特性評価

まず、スパンの特性を分析します。

· ファイバーの種類と長さ：標準シングルモードファイバー（G.652.D）では、通常0.2 dB/kmの損失が発生します。100 kmの距離では、コネクタや接続による損失を除いて20 dBの損失となります。

· スパン数: 超長距離システムの場合、スパンは最大 20 ～ 25 セグメントに達することがあります。

· スパンあたりの減衰バジェット: 過剰増幅を導入することなく EDFA ゲインと一致するように合計減衰を正確に計算する必要があります。

光時間領域反射率計 (OTDR)や分散アナライザー などのツールは  、損失特性や反射点などのファイバー プロファイルをマッピングするのに役立ちます。

ステップ2: 適切なEDFAタイプを選択する

DWDM システムで使用される EDFA には主に 3 つのタイプがあり、それぞれ異なる使用例があります。

1. ブースターEDFA

· 位置: DWDMトランスミッタの直後

· 機能: 最初のスパン損失を補償するために総出力電力を増幅します

· 標準ゲイン: 13～20 dB

· 出力電力: +13～+23 dBm

2. インラインEDFA

· 位置: ファイバースパン間

· 機能: 信号中間部を再増幅して距離を延長します

· ゲイン範囲: スパン損失に応じて15～25 dB

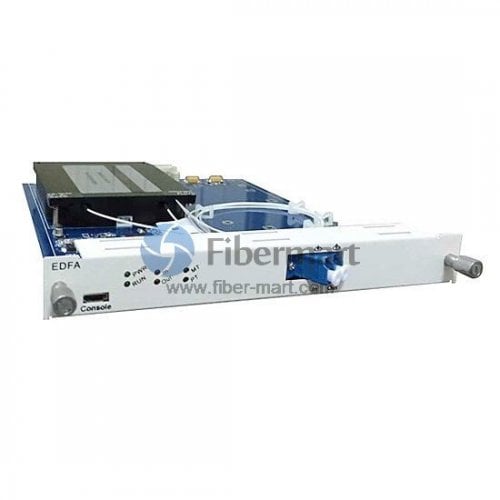

3. プリアンプEDFA

· ポジション: レシーバーの直前

· 機能: 弱い入力信号を受信機の感度レベルまで増幅します

· 標準ゲイン: 20～35 dB

· 低いノイズ指数が重要（通常 5 dB 未満）

システム設計者は、ネットワークのニーズに合わせて増幅器の種類を選択する必要があります。例えば、データセンター間の長距離DWDMリンクでは、3種類の増幅器すべてを使用する場合があります。

ステップ3：最適なゲインと出力を設定する

過剰な ASE または飽和を防ぐために、EDFA ゲインは合計スパン損失と厳密に一致する必要があります。

重要な考慮事項:

· ゲイン平坦性: 多くのチャネル (例: 40 または 80 波長) を持つシステムの場合、すべての波長にわたって均一な増幅を確保するために、ゲイン等化フィルタまたはゲイン平坦化フィルタ (GFF) が不可欠です。

· ゲインチルト補償：スペクトル全体にわたるゲインの不均一性は、チャネル品質を歪める可能性があります。再構成可能なネットワークでは、動的ゲインイコライゼーションモジュールを使用することで、この問題に対処できます。

· 出力パワー制御：過剰な出力パワーは、四光波混合（FWM）や自己位相変調（SPM）などの非線形効果を引き起こす可能性があります。例えば、標準的なシングルモード光ファイバーへの総入射パワーが+17dBmを超えると、非線形ペナルティが増加します。

最新の EDFA の多くには、これらの値を動的に調整するための自動ゲイン制御 (AGC)、自動電力制御 (APC)、または自動レベル制御 (ALC) が搭載されています。

ステップ4：ノイズとASE蓄積を制御する

各EDFAは、ある程度の増幅された自然放出光（ASP）を付加します。ここで重要な性能指標となるのは雑音指数（NF）で、高品質の増幅器では通常4～6dBです。

緩和戦略:

· 累積ASEを減らすために直列のEDFAの数を制限する

· 各増幅器の後に光フィルタを使用して帯域外ASEを抑制する

· 超長距離システムにハイブリッドラマン/EDFA方式を導入し、光ファイバースパン自体で信号を事前増幅することでOSNRを改善します。

光スペクトル アナライザ (OSA) を使用してチャネルごとに OSNR を監視すると、システムの整合性を確保するのに役立ちます。

ステップ5: 光監視チャネル(OSC)を統合する

特にインライン EDFA を備えた長距離システムでは、リモート管理と障害検出のために OSC を組み込むことが重要です。

· OSC帯域は通常、DWDM信号帯域外にあります（例：1510 nm）

· アンプのゲイン設定、電力レベル、障害アラームの制御とテレメトリが可能

· SDN制御の光ネットワークにおける動的プロビジョニングをサポート

OSC パススルーをサポートする EDFA を使用すると、シームレスなネットワーク管理が保証されます。

ステップ6: リンク内のEDFAの適切な間隔

インラインEDFAは、光ファイバの減衰特性と分散特性に応じて間隔をあける必要があります。一般的なルールは以下のとおりです。

· 間隔EDFA利得 - 総スパン損失/ファイバ損失率

例：使用可能な利得が20dB、減衰量が0.2dB/kmの場合、EDFAは100km間隔で配置できます。この間隔は、高次変調方式やラマン前置増幅によって変化します。

高帯域幅の展開（波長あたり 400G または 1.6T など）では、位相ノイズとクロストークを低減するために、間隔を狭くし、ゲイン飽和を厳密に制御することが必須です。

ステップ7: システムレベルのテストを実施する

増幅パラメータが設定されたら、次の方法でパフォーマンスを検証します。

· エンドツーエンドのOSNRテスト

· チャネルごとのビットエラー率（BER）測定

· 波形歪みを検出するためのアイダイアグラム解析

· 過渡応答テスト、特にチャネルが動的に追加または削除される場合

DWDM チャネルは、最小 BER しきい値 (通常、FEC 前の 10⁻¹² 未満) と OSNR マージン (100G コヒーレント システムの場合 20 dB 以上) を満たす必要があります。

ステップ8: スケーラビリティとリモート監視の計画

現代のDWDMネットワークはますます動的になっています。使用するEDFAは次の要件を満たす必要があります。

· CバンドまたはLバンド全体で調整可能

· SNMPまたはNetConf経由でリモート制御可能

· 現場でのアップグレードが可能なモジュール式でホットスワップ可能

増幅の成功のための精密エンジニアリング

DWDM システムでは、数百キロメートルから数千キロメートルに及ぶ高速かつエラーのない光伝送を実現するために、綿密な増幅計画が必要です。DWDM システム用の EDFA ベースの増幅は、適切に構成することで、最適な信号整合性を確保し、再生回数の削減によって運用コストを削減し、次世代テラビット ネットワークへの拡張性をサポートします。

アンプの種類の選択、ゲインダイナミクスのバランス調整からノイズの低減、リアルタイム制御の統合まで、すべてのステップが重要です。適切なアンプの設定は、信号劣化を防ぐだけでなく、将来のトラフィック需要、ソフトウェア定義による再構成、そしてコヒーレント変調の進歩に光層を対応させる準備を整えます。
