概要





ご存知のとおり、適切な光ファイバー終端は、使用中にファイバーを汚れや損傷から保護し、過剰な光の損失を防ぐため、ネットワークがよりスムーズかつ効率的に動作します。 光ファイバーの終端には 2 つの一般的な方法が使用されます。 1 つは、2 本のファイバーを接続して一時的な接続を形成するコネクターの使用です。 もう 1 つは、コネクタを使用せずに 2 本の裸ファイバを直接接続するスプライシングです。 接続の前に、ファイバーケーブルの剥離、洗浄、切断などの準備が非常に必要です。ファイバーケーブルストリッパーは、光ファイバーケーブルの接続プロセスで重要な役割を果たします。 高品質のケーブル ワイヤー ストリッパーは、光ファイバー ケーブルまたはケーブル ワイヤーから外側のジャケットを安全かつ効率的に除去するため、ファイバー ネットワークのメンテナンス作業の実行プロセスをスピードアップし、過度のネットワーク ダウンタイムを回避するのに役立ちます。 今日は、光ファイバーストリッパーを紹介し、その正しい使用方法について説明します。







光ファイバーストリッパーの紹介





光ファイバーケーブルの作業、特に光ファイバーの終端作業では、初心者でもベテランでも、光ファイバーストリッパーにとっては不思議なことではありません。 光ファイバーストリッパーは、より良いストリッピングを行うためにファイバーケーブルの終端作業で一般的に使用されるツールです。 一般に、光ファイバーストリッパーはブレードの種類に応じて 2 つのタイプに分類できます。 1 つはメカニカルストリッパー、もう 1 つはサーマルストリッパーです。 機械式ストリッパーには通常、ファイバーのコーティングを切断して剥がすための V ノッチが付いています。 機械式ストリッパーは安価で使いやすいため、ファイバーのコーティングを手動で剥がすのに最適な方法です。 メカニカルストリッパーと比較して、サーマルストリッパーは発熱体を備えているため、繊維のコーティングを柔らかくし、引っ張る力を軽減することができます。 さらに、光ファイバーの種類に応じて、光ファイバーストリッパーはシングルファイバーストリッパーとリボンファイバーストリッパーに分類することもできます。 単心ファイバーストリッパーは単心ファイバーのみに使用されますが、リボンファイバーストリッパーはリボンケーブルの PVC ジャケットや高級炭素鋼構造を簡単に剥がすことができます。 （図1。）







ストリッパータイプ



図 1. 光ファイバーストリッパーのタイプ

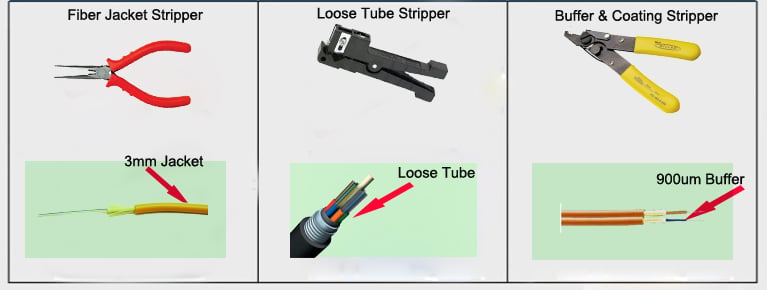

最も一般的に使用される光ファイバーストリッパーとして、機械式ストリッパーには通常、ファイバージャケットストリッパー、ルースチューブストリッパー、バッファーおよびコーティングストリッパーが含まれます。 ファイバージャケットストリッパーは、単信ファイバーケーブルのジャケットを切断して剥がします。 この光ファイバーケーブルストリッパーブレードのデュアル V ノッチにより、ジャケット材料を素早く除去できます。 これにより、2.0 ～ 2.4 mm ファイバ、2.8 ～ 3.0 mm ファイバ、および 2.0 ～ 3.0 mm ルース チューブ バッファ チューブから外側ジャケットを取り外すことができます。 ルース チューブ ファイバーには、封入されたファイバーに傷を付けずにさまざまな直径のバッファー チューブを切断できる精密ツールが必要であり、ルース チューブ ストリッパーはこれらの要求を達成するように設計されています。 バッファーおよびコーティング剥離剤は通常、900umおよび250umのバッファーコーティングを除去するために使用されます。 (図2)







メカニカルストリッパータイプ



図 2. メカニカルストリッパーのタイプ







ファイバーケーブルの被覆を剥く方法





ケーブルの皮をむく前に、まずケーブルを切断する必要があります。 それは非常に簡単なステップです。 光ファイバ終端キットに含まれるファイバ ハサミを使用して、ジャケットと強度部材を簡単に切断することができました。 ただし、光ファイバーは通常のカッターでは切断できないことに注意してください。これは主に、多くの光ファイバーケーブルにはアラミド糸の強度部材が含まれており、通常のカッターでは切断することがほぼ不可能であるためです。 ケーブルを必要な長さに正確にトリミングします。

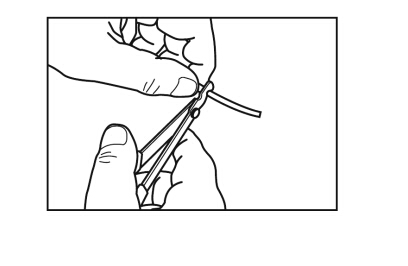

次に、次の 2 つの手順でケーブルの一端の被覆を剥ぎ始めます。 まず、外側のジャケットを剥がして、緩衝繊維とアラミド糸の強度部材を露出させます。 図 3 に示すように、ジャケット ストリッパーをメーカーが推奨するサイズに設定し、ハンドルを握ります。 ストリッパーはアウタージャケットのみを食い込みます。 ハンドルを放し、ストリッパーを取り外します。 図 4 に示すように、外側のジャケットを取り外すことができるようになります。



ケーブルの皮をむく



図 3. ケーブルジャケットストリッパーの使用

光ファイバーケーブルの外皮を剥がす



図4. 光ファイバーケーブルの外皮を剥がす



ストリップの 2 番目のステップ: バッファを慎重に剥がし、光ファイバーを露出させてコネクタに挿入できるようにします。 コネクタを含むパッケージの背面にあるガイド図には、どのくらいの量のジャケットとバッファを剥がすかが示されています。 測定値または等身大の表現による。 図 5 は、光ファイバー ケーブルのストリップ ガイドを示しています。 さらに、両端にコネクタのない比較的短いケーブル (25 フィート未満) を剥がす場合は、剥がそうとしている端の反対側のケーブルの端に結び目を作ります。 こうすることで、ケーブルを剥がすときに強度部材をケーブルから引き抜くことができなくなります。 これにより、ケーブルのその部分が修復不可能なほど損傷することに注意してください。そのため、結び目を切り取っても十分な量のケーブルが残っていることを確認してください。 光ファイバーは決して剥がさないでください。銅ケーブルと同じようにケーブルを取り外します (つまり、ストリッパーをひねり、ジャケットの端でストリッパーを引き抜きます)。 光ファイバーケーブルが損傷します。



光ファイバーケーブル用のストリップガイド



図 5. 光ファイバーケーブルのストリップガイド







まとめ





私たち Fiber-MART は、このチュートリアルで光ファイバー ストリッパーについて詳しく説明しました。 光ファイバーストリッパーの紹介に関するセクションでは、実際のアプリケーションに適したものを選択できるように、光ファイバーストリッパーについての理解を深めることができます。 ファイバー ケーブルの被覆を剥ぐ方法に関するセクションは、光ファイバーの被覆をより適切に剥がすためのヒントを提供することを目的としています。 このチュートリアルを楽しんでいただければ幸いです。また、当社の Web サイトでさらに興味深いものを見つけていただけると幸いです。 光ファイバーテスターやツール、光ファイバーケーブルや光ファイバーネットワークなどのチュートリアルや製品。
