光ファイバー検査チュートリアル



光ファイバー コネクタはネットワーク全体で共通であり、ネットワークの追加、削除、移動、変更を行うことができます。 しかし、光ファイバーコネクタの端面の汚れがネットワークの停止やダウンタイムの主な原因であることは否定できない事実です。 このため、光ファイバーコネクタの端面の清掃が非常に必要であることを常に強調しています。 コネクタフェルールの端面検査は、光ファイバコネクタの汚れや傷の発見、終端処理中の研磨タイプのコネクタの検査に使用されます。 光ファイバーの検査は、光ファイバーの終端において非常に重要な役割を果たします。 コネクタを嵌合する前にファイバ端面がきれいであることを確認するために、ファイバを接続する前に検査する習慣を身に付けることをお勧めします。 このチュートリアルでは主に光ファイバーの検査について紹介します。


光ファイバーコネクタと端面の汚染に関する知識

光ファイバーコネクタは、ファイバーネットワーク内で最も重要な部品であると同時に、最も脆弱で最も問題のある部分として広く知られています。 光ファイバーの検査を導入する前に、光ファイバーのコネクタと端面の汚染についてある程度の知識を導入する必要があります。

光ファイバーコネクタは光ファイバーの端を終端し、スプライスよりも迅速な接続と切断を可能にします。 コネクタは光が通過できるように、ファイバーのコアを機械的に結合して位置合わせします。 優れたコネクタでは、ファイバーの反射や位置ずれによる光の損失がほとんどありません。 現在、単心コネクタや多心コネクタを含む 100 を超える光ファイバ コネクタが、さまざまな用途向けに市場に導入されています。

効率的な光ファイバー接続、完璧なコア位置合わせ、物理的接触、および純粋なコネクタ インターフェイスを実現するには、3 つの基本原則が重要です。 今日のコネクタの設計と製造技術により、コアの位置合わせと物理的接触を実現するための課題のほとんどが解消されました。 依然として課題は、コネクタ端面をきれいな状態に維持することです。 その結果、ファイバー ネットワークにおけるトラブルシューティングの最大の原因は汚染です。 図 1 に示すように、ファイバまたはコネクタの端面には汚染や欠陥があってはなりません。一般的な種類の汚染や欠陥には、汚れ、油、穴や欠け、傷などがあります (図 2)。 コネクタの端面の検査は、終端の品質を判断し、コネクタの汚れや傷などの問題を診断するための最良の方法の 1 つです。 さらに、テスト機器、防塵キャップ、隔壁、人や環境など、さまざまな原因によって、ファイバやコネクタの端面が汚れやその他の粒子によって汚染される可能性があります。 テスト機器の光ファイバーコネクタとポートは頻繁に嵌合されるため、汚染される可能性が非常に高くなります。 この機器が汚染されると、テスト対象のネットワーク コネクタやポートが相互汚染されることがよくあります。 したがって、ネットワーク コネクタをテストする前にテスト ポートとリードを検査および洗浄すると、相互汚染を防ぐことができます。

Figure 1. End surface free of any contamination or defects

Figure 2. Common types of contamination and defects

光ファイバー検査



光ファイバーの検査は、コネクタを嵌合する前に実行することをお勧めします。 図 3 に示すように、端面がきれいであることを検査して確認する必要があります。 汚れている場合は、洗浄プロセスを実行する必要があります。 光ファイバーの検査とクリーニングは簡単な手順ですが、非常に大きなメリットがあります。 光ファイバーのクリーニングについてはすでにたくさん書かれているので、以下の内容では主にコネクタの光ファイバーの検査について紹介します。

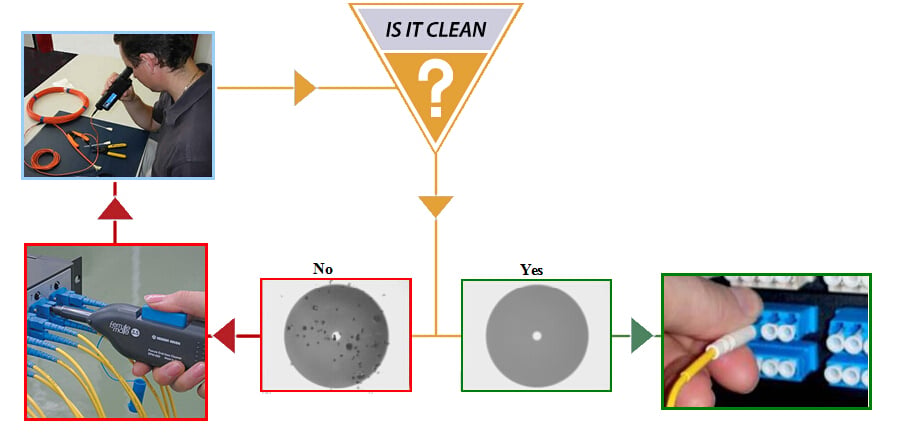

Figure 3. "Inspect Before You Connect" process

光ファイバーの検査は、コネクタを嵌合する前に実行することをお勧めします。 図 3 に示すように、端面がきれいであることを検査して確認する必要があります。 汚れている場合は、洗浄プロセスを実行する必要があります。 光ファイバーの検査とクリーニングは簡単な手順ですが、非常に大きなメリットがあります。 光ファイバーのクリーニングについてはすでにたくさん書かれているので、以下の内容では主にコネクタの光ファイバーの検査について紹介します。

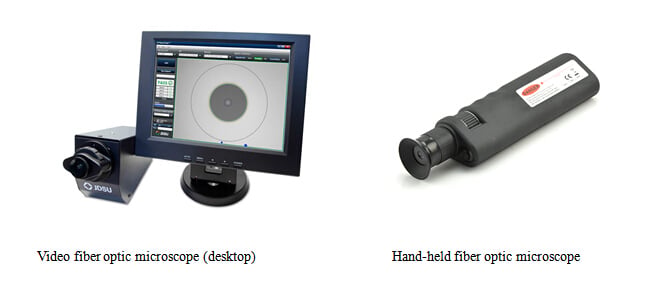

Figure 4. Video fiber optic microscope (desktop) and Handheld fiber optic microscope

光ファイバーの検査は、コネクタを嵌合する前に実行することをお勧めします。 図 3 に示すように、端面がきれいであることを検査して確認する必要があります。 汚れている場合は、洗浄プロセスを実行する必要があります。 光ファイバーの検査とクリーニングは簡単な手順ですが、非常に大きなメリットがあります。 光ファイバーのクリーニングについてはすでにたくさん書かれているので、以下の内容では主にコネクタの光ファイバーの検査について紹介します。

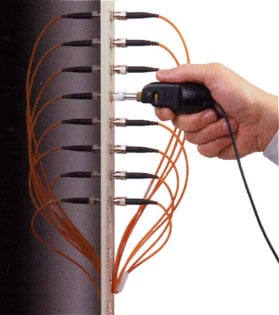

Figure 5. Handheld probe inserted into a bulkhead connection.

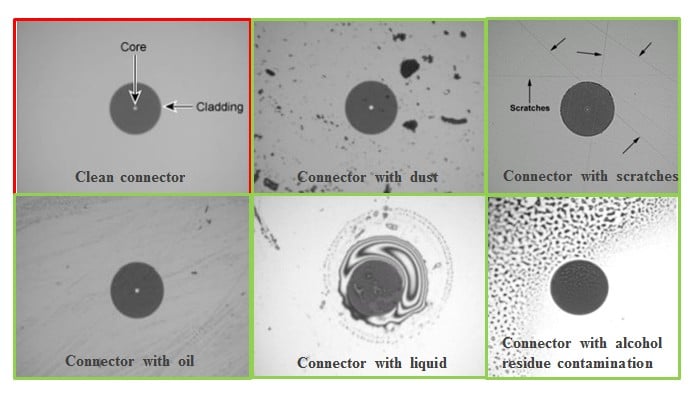

Figure 6. Sample Images of Contamination Conditions

まとめ

光ファイバー コネクタはファイバー ネットワークにおいて貴重で不可欠なものですが、適切に取り扱う必要があります。 ファイバ接続作業を高性能に行うためには、ファイバとコネクタの端面をきれいに保つことが非常に重要です。 これは、事前に検査と清掃を行うことで簡単に実現できます。 検査には適切な検査ツールを使用し、検査の各段階を厳守する必要があります。 検査の結果、端面が汚れている場合には、端面の洗浄工程を行う必要があります。 当然のことながら、コネクタの端面は、嵌合または何度も洗浄すると永久的な損傷を受けます。 この時点で、新しいものと交換する必要があります。

Fiber-Mart 光ファイバー検査および洗浄ソリューション

Fiber-Mart は、光ファイバーの終端を効率的に完了するのに役立つ、光ファイバーの検査およびクリーニング製品の包括的な製品ラインを提供しています。 光ファイバー検査ツールについては、Fiber-Mart は、ハンドヘルド顕微鏡、ビデオ顕微鏡など、高品質で耐久性のある、コスト効率の高いさまざまなファイバー検査ツールを提供しています。光ファイバーのクリーニングについては、次のようなさまざまな種類の光ファイバー クリーニング製品を提供しています。 ペン型クリーナー、リール コネクタ クリーナー、クリーナー交換テープ、コネクタ クリーニング綿棒、その他のクリーニング アクセサリとして、ほこり、滴り、湿気など、あらゆる種類の汚れた粒子を緩和または除去するために使用されます。 詳細については、[email protected] までお問い合わせください。
