光アッテネータ

光減衰器、または光ファイバ減衰器は、光通信で使用され、光ファイバの電力を特定のレベルに低減します。 一般に、減衰器のタイプは、コネクタのタイプと減衰レベルによって分類されます。 一般的なバージョンは、片側にコネクタがあり、反対側にアダプタがあるメス-オスプラグタイプのバルクヘッド減衰器です。 ファイバーマートは、FC / SC / ST / LC / E2000などのさまざまなコネクタタイプを備えた光減衰器を提供し、APCまたはUPCポリッシュで利用できます。 当社の固定減衰器は、1dBから30dB（1 dBずつ）のさまざまな減衰レベルにすることができますが、可変光減衰器（一般にインライン減衰器として使用される）は、0〜60dBの範囲にすることができます。 お客様は、これらの減衰器をこのカテゴリで直接購入するか、カスタマイズされた注文を行うことができます。

導入

Fibermart光減衰器は、光ファイバーネットワーク内の光信号の電力レベルを低減・制御するために設計された高精度受動デバイスです。信号過負荷の防止と受信機性能の最適化に不可欠なこの減衰器は、歪みのないクリーンなデータ伝送を実現します。固定構成と可変構成の両方が用意されており、コネクタタイプ（FC、SC、ST、LC、MPO、E2000）と減衰範囲（1～25dB固定、0～60dB可変）の幅広い選択肢からお選びいただけます。このコンポーネントは、試験、測定、ライブ通信システムにおける光電力バジェット管理のための確実なソリューションを提供します。

特徴

● 業界標準の FC、SC、ST、LC、MPO/MTP、E2000 インターフェイスが用意されており、システム要件に合わせて UPC (青) と APC (緑) の両方のタイプが提供されます。

● 1 dB ～ 30 dB (1 dB ステップ) の正確な設定値を持つ固定減衰器と、柔軟なテストとチューニングのために 0 dB ～ 60 dB まで調整可能な dB を提供する可変減衰器を備えています。

● 共通バージョンは、一方の端にコネクタ (FC など) があり、もう一方の端に対応するアダプタ ポートを備えているため、2 本のパッチ ケーブル間または機器ポートにインライン挿入できます。

● 挿入損失が低く、リターン損失が高い、正確で安定した減衰値を実現するように設計されており、信号の反射と後方散乱を最小限に抑えます。

● 各ユニットごとに個別のテスト レポート、CE、RoHS、FCC、ISO9001 認証を取得して 100% テスト済みで、高性能と無故障の生涯保証を保証します。

● 特定の減衰値、コネクタの組み合わせ、または特注のフォーム ファクタのカスタマイズされた注文をサポートし、独自のプロジェクト ニーズに対応します。

● 波長依存損失を最小限に抑えながら、標準の 1310 ～ 1550nm (SM)/850 ～ 1300nm (MM) 波長にわたって効果的に動作するように設計されています。

原則

光減衰器は、光ファイバー経路に制御された再現性のある信号損失を意図的に導入することで機能します。接続不良や曲げ不良による信号劣化とは異なり、この損失は正確かつ意図的です。固定減衰器は通常、一定量の光を吸収する減光フィルタまたはドープされた光ファイバーセグメントを使用します。減衰値は材料の特性によって決まり、製造時に固定されます。

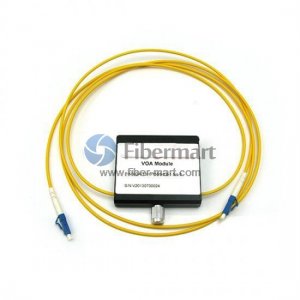

可変光減衰器（VOA）は、可動式減光フィルタ、光ファイバー端をわずかに離したギャップロス方式、電子制御素子など、より動的なメカニズムを採用しています。この機構をダイヤル操作で手動で調整するか、制御信号を介して電子的に調整することで、光の遮断または位置ずれの程度を変化させ、減衰レベルを調整します。基本原理は、波形や波長などの信号の他の特性を歪ませることなく光パワーを低減し、受信機が理想的な線形範囲内で動作できるようにすることです。

アプリケーション

● テスト ラボでの受信機保護: 過度に強い入力信号を低減することにより、パワー メーターや OTDR などの光テスト機器の光検出器の飽和を防止します。

● ネットワークにおける信号レベルのマッチング: WDM システム内の異なるチャネル間または光受信機の入力での電力レベルを均等化して、均一なパフォーマンスを確保します。

● システム電力バジェットテスト: ファイバーリンクのインストールおよび認証中にチャネル損失をエミュレートして、ネットワーク設計と受信機の感度を検証します。

● トラブルシューティングのための一時的な信号低減: 信号過負荷に関連する問題を特定したり、メンテナンス中にシステム パフォーマンスを微調整したりするためのインライン ツールとして使用されます。

● 電気通信および CATV システムのキャリブレーション: 中央オフィスおよびヘッドエンドの光送信機と受信機が指定された電力しきい値内で動作し、最適なサービス品質が確保されるようにします。
