Optische Dämpfungsglieder

Optische Dämpfungsglieder oder faseroptische Dämpfungsglieder werden in der optischen Kommunikation verwendet, um die Lichtwellenleiterleistung auf ein bestimmtes Niveau zu reduzieren. Im Allgemeinen werden die Dämpfertypen nach Steckertypen und Dämpfungspegeln klassifiziert. Eine gebräuchliche Version ist der Schott-Dämpfer vom Steckertyp Buchse auf Stecker, der auf einer Seite einen Stecker und auf der anderen Seite einen Adapter hat. Fiber-Mart bietet optische Dämpfungsglieder mit verschiedenen Steckertypen wie FC/SC/ST/LC/E2000, die mit APC- oder UPC-Politur erhältlich sind. Unsere festen Dämpfungsglieder können mit unterschiedlichen Dämpfungspegeln von 1 dB bis 30 dB (in Schritten von 1 dB) sein, während die variablen optischen Dämpfungsglieder (im Allgemeinen als Inline-Dämpfungsglieder verwendet) einen Bereich von 0 ~ 60 dB haben können. Kunden können diese Dämpfungsglieder direkt in dieser Kategorie kaufen oder kundenspezifische Bestellungen aufgeben.

Einführung

Der optische Dämpfungsregler von Fibermart ist ein präzises passives Bauteil zur Reduzierung und Steuerung der Leistung optischer Signale in Glasfasernetzen. Er ist unerlässlich, um Signalüberlastung zu vermeiden und die Empfängerleistung zu optimieren und gewährleistet eine saubere, verzerrungsfreie Datenübertragung. Erhältlich in festen und variablen Ausführungen mit einer umfassenden Auswahl an Steckertypen (FC, SC, ST, LC, MPO, E2000) und Dämpfungsbereichen (1–25 dB fest, 0–60 dB variabel), bietet diese Komponente eine optimale Lösung für das Management der optischen Leistungsbudgets in Test-, Mess- und Live-Kommunikationssystemen.

Merkmale

● Verfügbar mit branchenüblichen FC-, SC-, ST-, LC-, MPO/MTP- und E2000-Schnittstellen, angeboten in UPC- (blau) und APC-Ausführung (grün), um den Systemanforderungen gerecht zu werden.

● Verfügt über feste Dämpfungsglieder mit präzisen, voreingestellten Werten von 1 dB bis 30 dB (in 1-dB-Schritten) und variable Dämpfungsglieder, die einstellbare dB-Werte von 0 dB bis 60 dB für flexibles Testen und Abstimmen bieten.

● Die Standardausführung verfügt über einen Stecker (z. B. FC) an einem Ende und einen passenden Adapteranschluss am anderen Ende, der das Einfügen zwischen zwei Patchkabel oder an Geräteanschlüssen ermöglicht.

● Entwickelt für präzise, ​​stabile Dämpfungswerte mit geringer Einfügungsdämpfung und hoher Rückflussdämpfung, um Signalreflexionen und Rückstreuung zu minimieren.

● Jedes Gerät wird zu 100 % geprüft und verfügt über einen individuellen Prüfbericht sowie CE-, RoHS-, FCC- und ISO9001-Zertifizierungen, um höchste Leistung und Ausfallsicherheit während der gesamten Garantiezeit zu gewährleisten.

● Unterstützt kundenspezifische Bestellungen für spezifische Dämpfungswerte, Steckerkombinationen oder individuelle Formfaktoren, um den besonderen Projektanforderungen gerecht zu werden.

● Konzipiert für einen effektiven Betrieb im Standard-Wellenlängenbereich von 1310-1550 nm (SM) / 850-1300 nm (MM) mit minimalen wellenlängenabhängigen Verlusten.

Prinzipien

Ein optischer Dämpfungsregler erzeugt gezielt eine kontrollierte und reproduzierbare Signaldämpfung in einem optischen Faserpfad. Im Gegensatz zur Signalverschlechterung durch fehlerhafte Spleißstellen oder Biegungen ist diese Dämpfung präzise und beabsichtigt. Feste Dämpfungsregler verwenden typischerweise einen Neutraldichtefilter oder ein dotiertes Fasersegment, das eine bestimmte Lichtmenge absorbiert. Der Dämpfungswert wird durch die Materialeigenschaften bestimmt und während der Herstellung dauerhaft festgelegt.

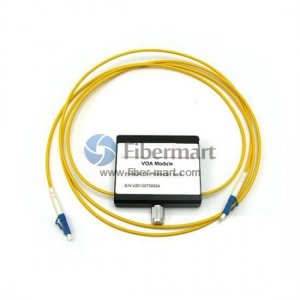

Variable optische Dämpfungsglieder (VOAs) nutzen dynamischere Mechanismen, wie beispielsweise einen beweglichen Neutraldichtefilter, ein Dämpfungsprinzip mit leicht auseinanderliegenden Faserenden oder ein elektronisch gesteuertes Element. Durch die manuelle Einstellung des Mechanismus über ein Drehrad oder die elektronische Einstellung über ein Steuersignal ändert sich der Grad der Lichtblockierung oder -fehlausrichtung und somit die Dämpfung. Das Kernprinzip besteht darin, die optische Leistung zu reduzieren, ohne die anderen Signaleigenschaften wie Wellenform oder Wellenlänge zu verfälschen. Dadurch wird sichergestellt, dass der Empfänger innerhalb seines idealen linearen Bereichs arbeitet.

Anwendungen

● Empfängerschutz in Testlaboren: Verhinderung der Photodetektorsättigung in optischen Testgeräten wie Leistungsmessern und OTDRs durch Reduzierung übermäßig starker Eingangssignale.

● Signalpegelanpassung in Netzwerken: Angleichung der Leistungspegel zwischen verschiedenen Kanälen in WDM-Systemen oder am Eingang optischer Empfänger, um eine gleichmäßige Leistung zu gewährleisten.

● Systemleistungsbudgetprüfung: Simulation von Kanalverlusten während der Installation und Zertifizierung von Glasfaserverbindungen zur Überprüfung des Netzwerkdesigns und der Empfängerempfindlichkeit.

● Temporäre Signalreduzierung zur Fehlersuche: Wird als Inline-Tool verwendet, um Probleme im Zusammenhang mit Signalüberlastung zu isolieren oder die Systemleistung während der Wartung feinabzustimmen.

● Kalibrierung von Telekommunikations- und Kabelfernsehsystemen: Sicherstellung, dass optische Sender und Empfänger in Vermittlungsstellen und Kopfstellen innerhalb vorgegebener Leistungsgrenzen arbeiten, um eine optimale Servicequalität zu gewährleisten.
