Atténuateur Optiques

Les atténuateurs optiques, ou atténuateurs à fibre optique, sont utilisés dans les communications optiques pour réduire la puissance de la fibre optique à un certain niveau. Généralement, les types d'atténuateurs sont classés par types de connecteurs et niveaux d'atténuation. Une version courante est l'atténuateur de cloison de type prise femelle à mâle qui a un connecteur d'un côté et un adaptateur de l'autre côté. Fiber-Mart propose des atténuateurs optiques avec différents types de connecteurs, tels que FC/SC/ST/LC/E2000, disponibles avec un polissage APC ou UPC. Nos atténuateurs fixes peuvent avoir différents niveaux d'atténuation de 1 dB à 30 dB (pas de 1 dB), tandis que les atténuateurs optiques variables (généralement utilisés comme atténuateurs en ligne) peuvent avoir une plage de 0 ~ 60 dB. Les clients peuvent acheter ces atténuateurs directement dans cette catégorie ou faire des commandes personnalisées.

Introduction

L'atténuateur optique Fibermart est un dispositif passif de précision conçu pour réduire et contrôler le niveau de puissance des signaux optiques au sein des réseaux de fibres optiques. Essentiel pour prévenir la surcharge du signal et optimiser les performances de réception, il garantit une transmission de données propre et sans distorsion. Disponible en versions fixe et variable, avec un large choix de connecteurs (FC, SC, ST, LC, MPO, E2000) et de plages d'atténuation (1-25 dB fixe, 0-60 dB variable), ce composant constitue une solution idéale pour la gestion des bilans de puissance optique dans les systèmes de test, de mesure et de communication en production.

Caractéristiques

● Disponible avec des interfaces standard FC, SC, ST, LC, MPO/MTP et E2000, proposées en versions UPC (bleu) et APC (vert) pour répondre aux exigences du système.

● Comprend des atténuateurs fixes avec des valeurs précises et définies de 1 dB à 30 dB (par pas de 1 dB), et des atténuateurs variables offrant des dB réglables de 0 dB à 60 dB pour des tests et un réglage flexibles.

● La version courante comporte un connecteur (par exemple, FC) à une extrémité et un port adaptateur correspondant à l'autre, permettant une insertion en ligne entre deux câbles de brassage ou au niveau des ports d'équipement.

● Conçu pour des valeurs d'atténuation précises et stables avec une faible perte d'insertion et une perte de retour élevée afin de minimiser la réflexion et la rétrodiffusion du signal.

● Testé à 100 % avec un rapport de test individuel, certifié CE, RoHS, FCC, ISO9001 pour chaque unité afin de garantir des performances élevées et une garantie zéro panne à vie.

● Prend en charge les commandes personnalisées pour des valeurs d'atténuation spécifiques, des combinaisons de connecteurs ou des facteurs de forme sur mesure afin de répondre aux besoins uniques du projet.

● Conçu pour fonctionner efficacement sur la longueur d'onde standard 1310-1550 nm (SM)/850-1300 nm (MM) avec une perte minimale dépendante de la longueur d'onde.

Principes

Un atténuateur optique fonctionne en introduisant délibérément une perte de signal contrôlée et reproductible dans une fibre optique. Contrairement à la dégradation du signal due à des épissures ou des courbures de mauvaise qualité, cette perte est précise et intentionnelle. Les atténuateurs fixes utilisent généralement un filtre à densité neutre ou un segment de fibre dopée qui absorbe une quantité spécifique de lumière. La valeur d'atténuation est déterminée par les propriétés du matériau et est fixée de manière permanente lors de la fabrication.

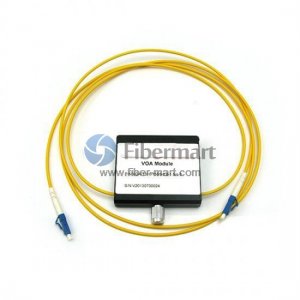

Les atténuateurs optiques variables (AOV) utilisent des mécanismes plus dynamiques, tels qu'un filtre à densité neutre mobile, un principe de perte par entrefer où les extrémités de la fibre sont légèrement séparées, ou un élément à commande électronique. Le réglage du mécanisme – manuel par molette ou électronique par signal de commande – modifie le degré de blocage ou de désalignement de la lumière, et donc le niveau d'atténuation. Le principe fondamental est de réduire la puissance optique sans altérer les autres caractéristiques du signal, comme sa forme d'onde ou sa longueur d'onde, garantissant ainsi le fonctionnement du récepteur dans sa plage de linéarité optimale.

Applications

● Protection du récepteur dans les laboratoires d'essais : Prévention de la saturation des photodétecteurs dans les équipements de test optiques, tels que les wattmètres et les OTDR, en réduisant les signaux d'entrée excessivement forts.

● Adaptation du niveau du signal dans les réseaux : Égalisation des niveaux de puissance entre les différents canaux dans les systèmes WDM ou à l'entrée des récepteurs optiques pour garantir des performances uniformes.

● Tests de bilan de puissance du système : émulation de la perte de canal lors de l'installation et de la certification des liaisons fibre optique afin de vérifier la conception du réseau et la sensibilité du récepteur.

● Réduction temporaire du signal pour le dépannage : Utilisée comme outil en ligne pour isoler les problèmes liés à la surcharge du signal ou pour optimiser les performances du système pendant la maintenance.

● Étalonnage des systèmes de télécommunications et de télévision par câble : s’assurer que les émetteurs et récepteurs optiques des centraux téléphoniques et des stations de tête fonctionnent dans les limites de puissance spécifiées pour une qualité de service optimale.
