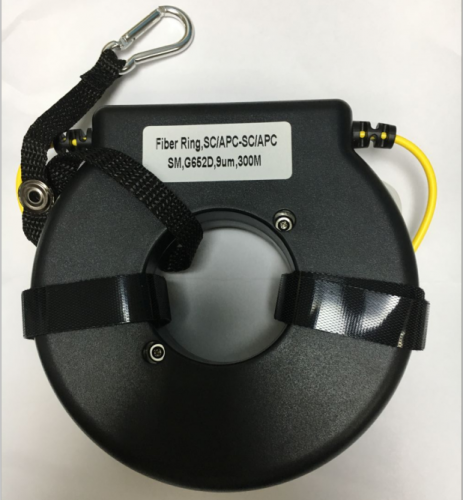

OTDRファイバーリング、30m、150m、300m、500m、1km（SM、MM、MPO用）
OTDRでテストする場合、ファイバーリングが必要になることがよくあります。ファイバーリングは、OTDRを使用して光ファイバーリンクの近端および/または遠端接続の挿入損失を測定するように設計されたコンパクトな発射/受信ケーブルです。 OTDRを使用してファイバの完全なリンク損失を測定するには、起動ケーブルと受信ケーブルの両方が必要です。 OTDRをテスト中のリンクに接続する発射ケーブルは、近端接続の挿入損失と反射率を明らかにします。リンクの遠端に接続する受信ケーブルは、遠端接続の挿入損失と反射率を示します。
機能/利点
コンパクト、頑丈、軽量
150、500、および1000mの長さの標準
さまざまなコネクタスタイルで利用可能
コンパクト！ OTDRケースやキットに簡単に収まります
アプリケーション
OTDRでリンク損失をテストするために使用します
OTDR起動ケーブルとして使用するため
OTDR受信ケーブルとして使用するため
近端および遠端の接続の挿入損失と反射率を測定します
注文情報
|
PART NUMBER |
DESCRIPTION |
|
FR-M6-150-x1-x2 |
OTDR Fiber Ring OM1 150m |
|
FR-M5-150-x1-x2 |
OTDR Fiber Ring OM2 150m |
|
FR-OM3-150-x1-x2 |
OTDR Fiber Ring OM3 150m |
|
FR-OM4-150-x1-x2 |
OTDR Fiber Ring OM4 150m |
|
FR-SM-150-y1-y2 |
OTDR Fiber Ring SM 150m |
|
FR-SM-500-y1-y2 |
OTDR Fiber Ring SM 500m |
|
FR-SM-1000-y1-y2 |
OTDR Fiber Ring SM 1000m |
|
FR-BIF-150-y1-y2 |
OTDR Fiber Ring SM (G.657.A2 BIF) 150m |
|
FR-BIF-500-y1-y2 |
OTDR Fiber Ring SM (G.657.A2 BIF) 500m |
|
FR-SM-30-MPO-NA-MPO-NA MPO/APC |
OTDR Fiber Ring SM 12F MPO/APC 30m Type A (non-pinned) |
|
FR-SM-30-MPO-A-MPO-A MPO/APC |
OTDR Fiber Ring SM 12F MPO/APC 30m Type A (pinned) |
|
FR-SM-61-MPO-PA-MPO-PA-TA MPO/APC |
OTDR Fiber Ring SM 12F MPO/APC 61m Type A (pinned) |
|
FR-SM-61-MPO-PA-MPO-PA-TB MPO/APC |
OTDR Fiber Ring SM 12F MPO/APC 61m Type B (pinned) |
ノート：
a。 x1、x2 —マルチモードケーブル用のコネクタ。タイプ[ST、SC、ASC（角度付きSC）、FC、AFC（角度付きFC）、LC]を指定します。
b。 y1、y2 —シングルモードケーブル用のコネクタ。タイプ[ST、SC、ASC（角度付きSC）、FC、AFC（角度付きFC）、LC]を指定します。
c。他のファイバータイプ、コネクタスタイル、およびカスタム長さは、リクエストに応じて利用できます。
