고대역폭, 장거리 신호 무결성, 그리고 공간 효율적인 연결에 대한 수요가 급증하는 현대 데이터 전송 환경에서, 12파이버 케이블은 핵심 인프라의 초석으로 부상했습니다. 12개의 개별 싱글모드 파이버 가닥(각각 9마이크론 코어)으로 구성된 이 케이블은 대도시 네트워크, 대규모 데이터 센터, 그리고 장거리 통신 시스템의 생명선 역할을 합니다. 그러나 12 파이버 케이블 의 성능은 종종 간과되는 요소인 커넥터에 크게 의존합니다. 적합한 커넥터 유형은 원활한 신호 전송을 보장하고, 신호 손실을 최소화하며, 다양한 애플리케이션 시나리오에 적응할 수 있도록 합니다. 이 가이드에서는 주요 12파이버 케이블 커넥터 유형, 각각의 고유한 특성, 그리고 필요에 맞는 최적의 커넥터를 선택하는 방법을 자세히 설명합니다.

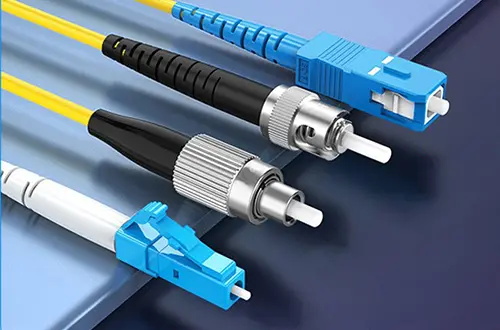

주요 12가지 광섬유 케이블 커넥터 유형 및 핵심 속성
12파이버 케이블은 다양한 커넥터 유형과 함께 사용되며, 각 커넥터는 폼 팩터, 삽입 손실, 환경 복원력 등 특정 요구 사항을 충족하도록 설계되었습니다. 아래는 업계에서 가장 널리 사용되는 커넥터 유형에 대한 자세한 분석입니다.

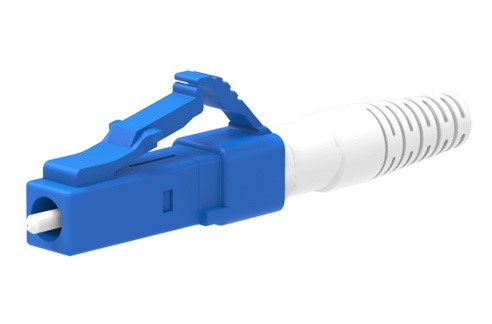

LC 커넥터: 고밀도 환경을 위한 컴팩트한 파워하우스
LC(Lucent Connector)는 12파이버 케이블에 가장 널리 사용되는 커넥터로, 특히 공간이 부족한 데이터 센터 및 배전반에서 널리 사용됩니다. 기존 SC 커넥터의 약 절반 크기인 소형 폼팩터는 고밀도 패키징을 가능하게 하여 12파이버를 컴팩트한 케이블 설계에 통합할 수 있도록 합니다. 따라서 랙 공간이 제한적이고 효율적인 케이블 관리가 필수적인 환경에 이상적입니다.
LC 커넥터 는 일반적으로 UPC(Ultra Physical Contact) 또는 APC(Angled Physical Contact) 광택 처리로 종단 처리됩니다. 평평한 단면을 가진 UPC 광택 처리는 낮은 반사율(LC/UPC의 경우 반사 손실 ≥50dB)을 제공하여 대부분의 일반 데이터 전송 애플리케이션에 적합합니다. RF 비디오 시스템이나 수동 광 네트워크(PON)와 같이 역반사 최소화가 중요한 경우에는 녹색 커넥터로 표시된 APC 광택 처리가 선호되며, LC/APC의 경우 ≥60dB의 뛰어난 반사 손실을 제공합니다. 삽입 손실이 ≤0.3dB인 LC 커넥터는 안정적이고 고성능 신호 전송을 보장하므로 고밀도 고속 네트워크에서 12파이버 케이블 구축에 가장 적합한 선택입니다.
SC 커넥터: 안정적인 연결을 위한 견고한 솔루션
SC(Subscriber Connector, Square Connector라고도 함)는 견고하고 푸시풀 방식의 래칭 메커니즘으로 유명하며, 안전하고 안정적인 연결을 제공합니다. LC 커넥터와 달리 SC 커넥터는 폼팩터가 더 크지만, 내구성과 사용 편의성 덕분에 분배 프레임 및 백본 연결과 같이 빈번한 결합 및 분리가 발생하는 애플리케이션에 적합합니다.
LC 커넥터와 마찬가지로 SC 커넥터는 UPC 및 APC 광택 옵션으로 제공됩니다. SC/UPC 커넥터는 ≥50dB의 반사 손실을 제공하는 반면, SC/APC 커넥터는 ≥60dB의 반사 손실을 제공하여 민감한 시스템에 낮은 역반사를 보장합니다. SC 커넥터는 단순한 설계로 먼지와 이물질 축적 위험을 최소화하고, 견고한 구조로 온도 변화(작동 온도: -10°C~60°C)를 포함한 혹독한 작동 조건을 견뎌냅니다. 따라서 캠퍼스 네트워크나 산업용 데이터 전송 시스템과 같이 실내 및 반실외 환경에서 사용되는 12파이버 케이블에 적합한 신뢰할 수 있는 선택입니다.

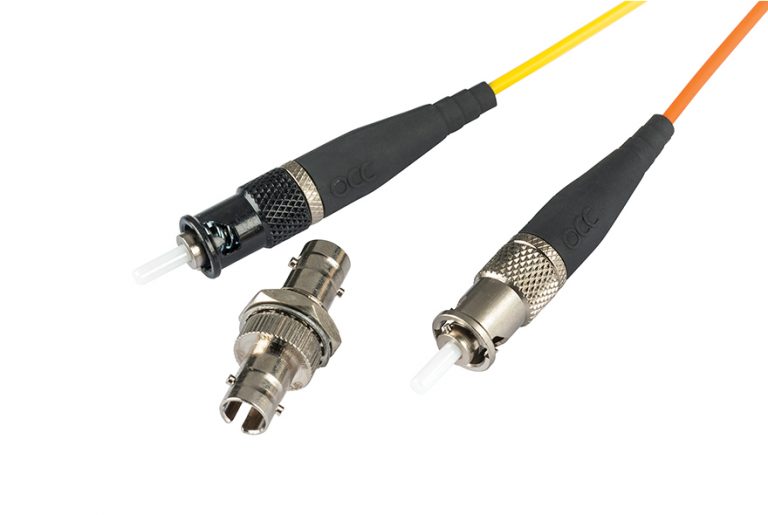

ST 커넥터: 산업 및 레거시 네트워크를 위한 레거시 옵션
ST(Straight Tip) 커넥터는 오늘날까지 사용되는 가장 오래된 광섬유 커넥터 유형 중 하나로, 베이어닛 방식의 잠금 메커니즘으로 유명합니다. 최신 고밀도 네트워크에서는 LC 및 SC 커넥터로 대체되었지만, 기존 인프라와의 호환성이 중요한 레거시 시스템 및 산업용 애플리케이션에서는 여전히 실용적인 옵션입니다.
ST 커넥터는 일반적으로 UPC 표준에 따라 연마되어 ≥50dB의 반사 손실과 ≤0.3dB의 삽입 손실을 제공합니다. 금속 하우징은 뛰어난 내구성을 제공하여 기계적 응력과 환경적 손상에 강하며, 케이블이 진동이나 강한 화학 물질에 노출될 수 있는 산업 환경에 유용합니다. ST 커넥터는 LC 및 SC 커넥터보다 설치 면적이 넓지만, 검증된 신뢰성과 구형 장비와의 호환성 덕분에 기존 네트워크 또는 산업 환경에서 12파이버 케이블 구축에 실용적인 선택입니다.

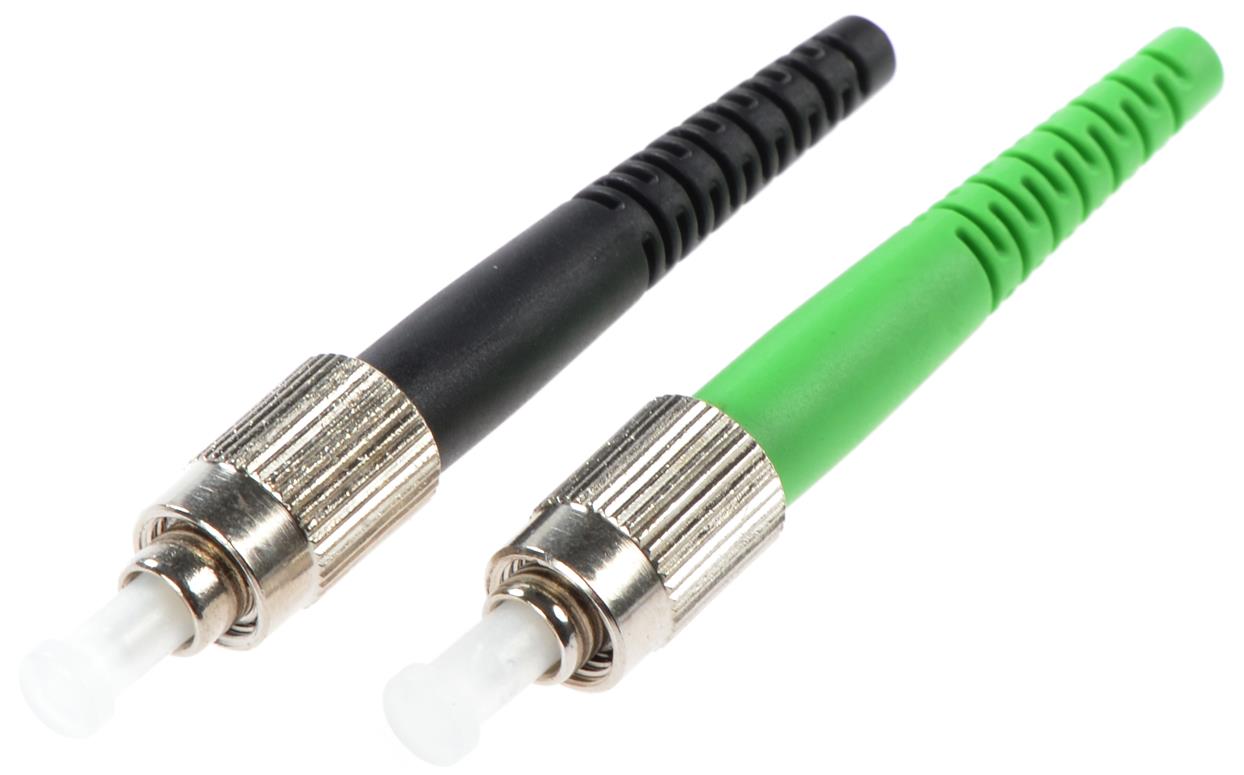

FC 커넥터: 고주파 및 민감한 애플리케이션을 위한 정밀한 선택
FC(페룰 커넥터)는 정밀하고 안전한 연결을 보장하는 나사산 잠금 메커니즘이 특징입니다. 이러한 설계는 진동이나 우발적인 분리로 인한 신호 손실을 최소화하여 마이크로파 시스템과 같은 고주파 애플리케이션과 연구실 또는 의료 장비와 같은 민감한 환경에 이상적입니다.
FC 커넥터는 UPC 및 APC 폴리쉬 버전으로 제공됩니다. FC/UPC 커넥터는 ≥50dB의 반사 손실을 제공하는 반면, FC/APC 커넥터는 ≥60dB의 반사 손실을 제공하여 중요 시스템의 낮은 역반사를 보장합니다. FC 커넥터는 정밀 엔지니어링을 통해 ≤0.3dB의 일관된 삽입 손실을 제공하여 신호 안정성과 정확성이 매우 중요한 애플리케이션에 사용되는 12파이버 케이블에 가장 적합합니다. 하지만 나사산 설계로 인해 LC 및 SC 커넥터에 비해 연결 및 분리 시간이 더 오래 걸리므로 고밀도의 빠른 데이터 센터 환경에서는 널리 사용되지 않습니다.
E2000 커넥터: 혹독하고 보안 수준이 높은 환경을 위한 안전한 솔루션
E2000 커넥터는 혹독한 환경과 고도의 보안이 요구되는 분야의 요구 사항을 충족하도록 설계된 고성능 방진 커넥터입니다. 스프링 장착 셔터가 페룰을 미사용 시 먼지, 습기 및 물리적 손상으로부터 보호하여 까다로운 조건에서도 장기적인 신뢰성을 보장합니다.
E2000 커넥터는 UPC 및 APC 광택 옵션으로 제공되며, 반사 손실 사양은 다른 커넥터 유형(UPC ≥50dB, APC ≥60dB)과 유사하고 삽입 손실은 ≤0.3dB입니다. 안전한 래칭 메커니즘과 견고한 구조로 인해 실외 통신 네트워크, 군사용 애플리케이션, 엄격한 환경 요건을 충족하는 데이터 센터에 적합합니다. E2000 커넥터는 LC 또는 SC 커넥터보다 가격이 높지만, 극한 온도(LSZH 재킷 케이블의 보관 온도: -40~70°C)를 견디고 오염을 방지할 수 있어 혹독하거나 보안 수준이 높은 환경에서 12파이버 케이블을 사용하는 경우 가치 있는 투자입니다.
12-파이버 케이블 커넥터 선택 시 고려해야 할 요소
12파이버 케이블에 적합한 커넥터 유형을 선택하는 것은 네트워크 성능을 최적화하고 장기적인 안정성을 보장하는 데 매우 중요합니다. 다음은 선택 과정에서 고려해야 할 주요 요소입니다.
응용 프로그램 시나리오
커넥터 선택 시, 사용하려는 애플리케이션이 가장 중요한 기준이 되어야 합니다. 공간이 제한된 고밀도 데이터 센터의 경우, 컴팩트한 크기 덕분에 LC 커넥터가 최선의 선택입니다. 기존 산업용 네트워크에서는 기존 장비와의 호환성을 위해 ST 커넥터가 필요할 수 있습니다. PON 또는 RF 비디오 시스템과 같이 민감한 애플리케이션의 경우, APC 연마 커넥터(예: LC/APC 또는 SC/APC)는 역반사를 최소화하는 데 필수적입니다. 혹독한 실외 또는 고도의 보안 환경에서는 E2000 커넥터가 필요한 내구성과 보호 기능을 제공합니다.
신호 성능 요구 사항
삽입 손실 및 반사 손실 사양을 주의 깊게 검토하십시오. 모든 12파이버 케이블 커넥터는 신호 저하를 최소화하기 위해 삽입 손실이 0.3dB 이하이어야 합니다. 역반사로 인해 성능이 저하될 수 있는 애플리케이션(예: 고속 데이터 전송 또는 아날로그 비디오)의 경우, UPC 연마 커넥터(≥50dB)보다 높은 반사 손실(≥60dB)을 제공하는 APC 연마 커넥터를 선택하십시오.
환경 조건
배포 환경의 작동 및 보관 온도를 고려하십시오. 예를 들어, 12파이버 케이블을 극한의 추위나 더위에서 사용할 경우, 라이저(OFNR) 재킷(-20~70°C)보다 온도 범위가 더 넓은(보관 시 -40~70°C) LSZH(Low Smoke Zero Halogen) 재킷과 함께 사용되는 커넥터를 선택하십시오. 또한, 먼지가 많거나 습도가 높은 환경에서는 방진 셔터가 있는 E2000 커넥터가 LC 또는 SC 커넥터보다 더 나은 선택입니다.
케이블 관리 및 밀도
최신 데이터 센터와 같이 랙 공간이 제한된 환경에서는 커넥터의 폼 팩터가 매우 중요합니다. LC 커넥터는 크기가 작아 고밀도 케이블 관리가 가능하여 더 작은 공간에 더 많은 연결을 구현할 수 있습니다. SC 및 ST 커넥터는 크기가 크지만, 케이블 조정이 자주 필요한 경우에는 다루기가 더 쉽습니다.

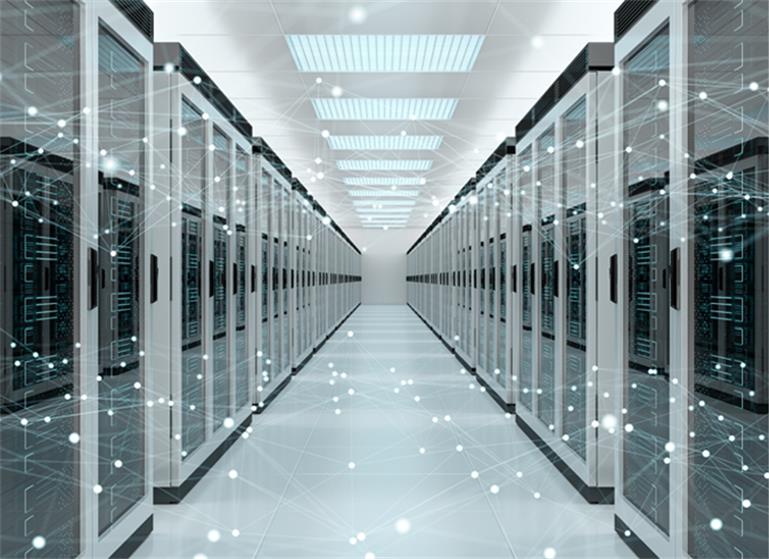

.jpg "12개 광섬유 케이블 고밀도 데이터 센터 애플리케이션")
요약
12파이버 케이블은 현대의 고속 장거리 데이터 전송에 필수적이며, 커넥터 선택은 그 잠재력을 최대한 발휘하는 데 중요한 역할을 합니다. 고밀도 데이터 센터용 소형 LC 커넥터부터 혹독한 환경을 위한 견고한 E2000 커넥터까지, 각 커넥터 유형은 특정 애플리케이션 요구에 맞춰 고유한 장점을 제공합니다. 애플리케이션 시나리오, 신호 성능, 환경 조건, 케이블 밀도 등의 요소를 고려하여 12파이버 케이블 네트워크의 원활하고 안정적이며 효율적인 운영을 보장하는 최적의 커넥터 유형을 선택할 수 있습니다. 대도시 네트워크 구축, 데이터 센터 확장 또는 기존 산업 시스템 유지 관리 등 어떤 경우든 12파이버 케이블 커넥터의 세부적인 특징을 이해하는 것은 견고하고 미래 지향적인 네트워크 인프라를 구축하는 데 핵심적인 요소입니다.
