최신 네트워킹 시스템에서는 고속, 안정적, 장거리 데이터 전송에 대한 수요가 지속적으로 증가하고 있습니다. 낮은 신호 손실, 높은 대역폭, 강력한 간섭 방지 기능을 갖춘 광섬유 케이블은 스위치 연결에 선호되는 선택이 되었으며, 특히 네트워크 세그먼트 간에 대량의 데이터를 전송해야 하는 상황에서 더욱 그렇습니다. 이 가이드는 광섬유 케이블을 사용하여 스위치 간 연결하는 전체 과정을 안내하며, 준비 과정, 단계별 작업, 주요 고려 사항 및 문제 해결 방법을 포함하여 안정적이고 효율적인 네트워크 연결을 구축하는 데 도움을 드립니다.
연결 전 준비: 도구 수집 및 호환성 확인
연결 작업을 시작하기 전에 작업 지연이나 오류를 방지하기 위해 충분한 준비가 필수적입니다. 이 단계의 핵심은 모든 도구와 구성 요소가 제자리에 있는지, 그리고 장비가 호환성 요건을 충족하는지 확인하는 것입니다. 특히 관련 광섬유 케이블과 스위치의 호환성이 중요합니다.
필수 도구 및 구성 요소
광섬유 케이블을 사용하여 스위치 간 연결을 완료하려면 다음과 같은 도구와 구성 요소가 필요합니다.

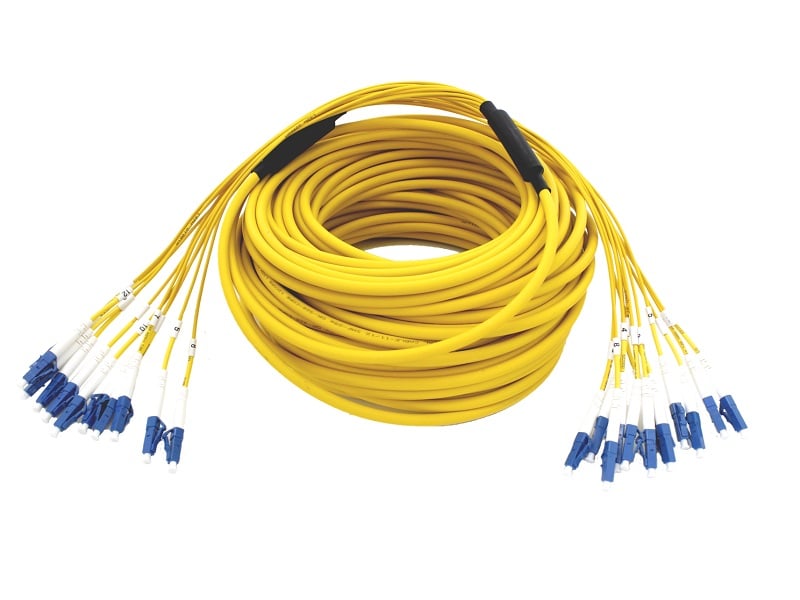

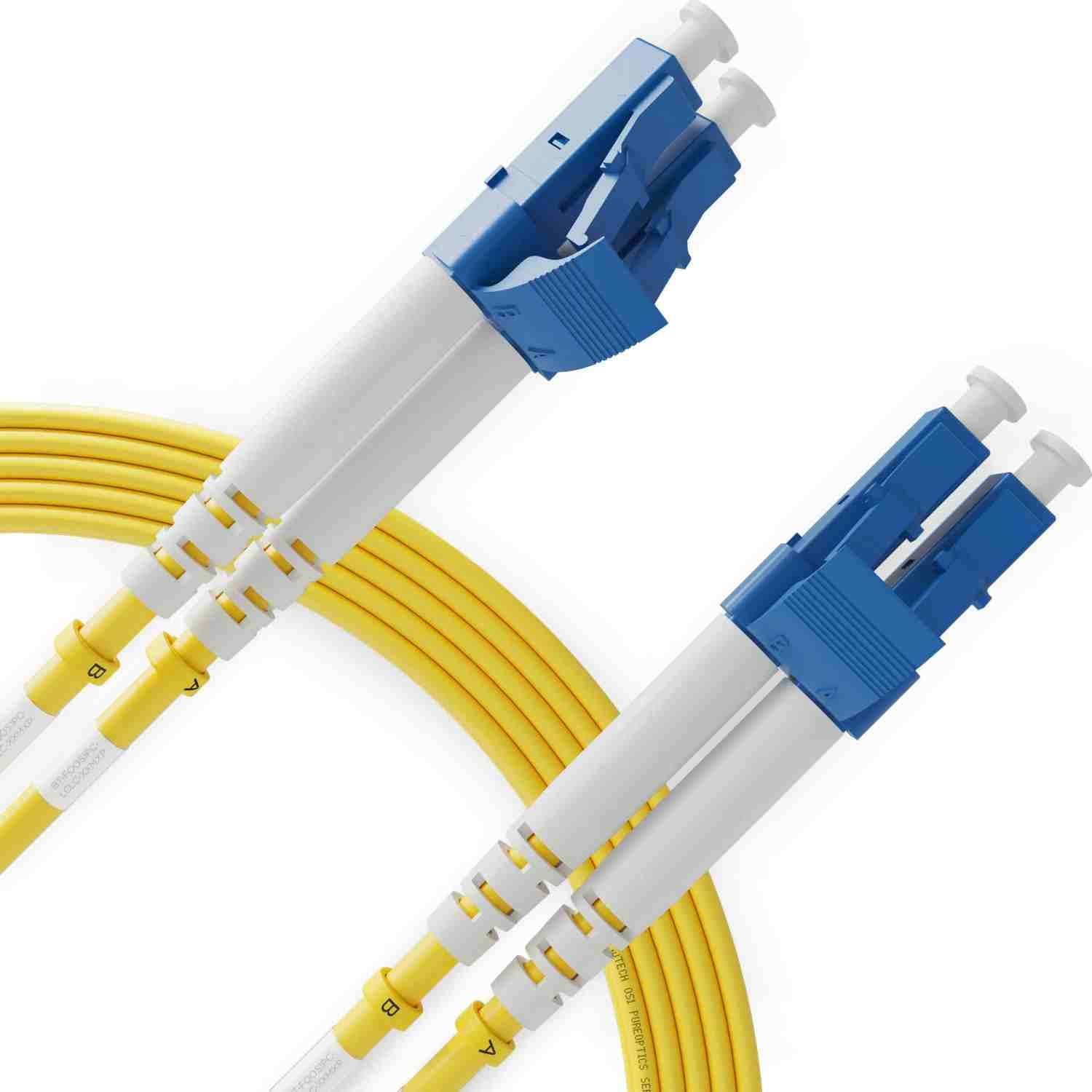

광케이블 : 네트워크 요구 사항에 따라 적절한 유형을 선택하세요. 단거리 연결(예: 데이터 센터 내부)의 경우, 멀티모드 광케이블(예: OM3, OM4)은 비용 효율적이며 10G 이더넷과 같은 고속 전송에 적합합니다. 장거리 연결(예: 건물 간 또는 도시 간)의 경우, 장거리 연결 시 신호 감쇠가 낮은 싱글모드 광케이블이 선호됩니다. 또한, 광케이블에 적합한 커넥터 유형을 선택하세요. 일반적인 커넥터 유형으로는 LC, SC, FC, MTP/MPO가 있습니다. LC 커넥터는 작은 크기와 높은 밀도로 최신 스위치에 널리 사용되는 반면, SC 커넥터는 간편한 플러그 앤 플레이 설계로 널리 사용됩니다.
광섬유 트랜시버(SFP/SFP+) : 스위치에서 전기 신호를 광 신호로(또는 그 반대로) 변환하는 데 필수적입니다. 트랜시버가 광섬유 케이블 유형(단일 모드 또는 다중 모드) 및 스위치의 인터페이스 사양(예: SFP는 1Gbps, SFP+는 10Gbps)과 일치하는지 확인하십시오.
광섬유 클리너 : 신호 손실을 최소화하려면 광섬유 끝면을 깨끗하게 유지하는 것이 중요합니다. 특수 광섬유 클리너(마른 천이나 클리닝 펜 등)를 사용하여 광섬유 케이블 커넥터와 트랜시버 포트에서 먼지, 기름 또는 이물질을 제거하십시오.
광섬유 케이블 테스터 : 연결 후 광섬유 케이블 테스터(예: 광 파워 미터 또는 OTDR)를 사용하면 신호 강도, 감쇠 및 연결이 안정적인지 확인하는 데 도움이 됩니다.
보조 도구 : 드라이버(필요한 경우 트랜시버를 고정하기 위한 용도), 케이블 타이(광섬유 케이블을 정리하기 위한 용도), 사다리(스위치가 높은 랙에 설치된 경우) 등이 있습니다.
스위치와 광섬유 케이블 간 호환성 확인
호환성 문제로 인해 연결에 실패하거나 성능이 저하될 수 있으므로 계속 진행하기 전에 다음 사항을 확인하세요.
인터페이스 일치 : 두 스위치 모두 광섬유 케이블의 커넥터 유형을 지원하는 호환 광 포트(예: SFP, SFP+, QSFP )를 가지고 있는지 확인하십시오. 예를 들어, LC 유형 광섬유 케이블을 사용하는 경우 두 스위치 모두 LC 호환 트랜시버 포트를 가지고 있어야 합니다.
전송 속도 및 거리 : 스위치와 광케이블이 동일한 전송 속도(예: 1Gbps, 10Gbps, 40Gbps)와 거리 범위를 지원하는지 확인하십시오. 예를 들어, 10G OM3 멀티모드 광케이블은 최대 300m의 거리를 지원하므로, 스위치는 이 범위 내에 배치하거나, 거리가 300m를 초과하는 경우 더 긴 거리의 광케이블(예: 싱글모드)을 사용해야 합니다.
프로토콜 지원 : 연결 후 원활한 데이터 교환을 보장하기 위해 두 스위치 모두 호환되는 네트워크 프로토콜(예: 이더넷)을 사용하는지 확인합니다.
광섬유 케이블을 사용하여 스위치를 스위치 간에 연결하는 단계별 프로세스
준비가 완료되면 다음 단계별 지침에 따라 두 스위치를 연결하세요. 각 단계는 안전성, 정확성, 그리고 신호 손실 최소화를 보장하도록 설계되었습니다.
안전을 위해 스위치 전원을 끄세요
하드웨어를 다루기 전에 두 스위치의 전원을 끄고 전원 코드를 뽑으십시오. 이렇게 하면 스위치나 트랜시버의 전기적 손상을 방지하고 연결 과정에서 발생할 수 있는 잠재적 안전 위험(예: 단락)을 방지할 수 있습니다.
스위치에 광섬유 트랜시버 설치
호환되는 광섬유 트랜시버를 가져와서 양쪽 끝의 보호 캡을 제거하세요.
트랜시버를 스위치의 광 포트에 맞춥니다. 방향이 올바른지 확인하세요(대부분의 트랜시버에는 역삽입을 방지하기 위한 키나 홈이 있습니다).
트랜시버를 포트에 "딸깍" 소리가 날 때까지 조심스럽게 삽입하세요. 딸깍 소리가 나면 트랜시버가 단단히 고정되었음을 나타냅니다. 나사가 있는 트랜시버의 경우, 드라이버를 사용하여 나사를 살짝 조이세요(포트가 손상될 수 있으므로 너무 세게 조이지 마세요).
위의 단계를 반복하여 두 번째 스위치에 동일한 유형의 트랜시버를 설치합니다.
광섬유 케이블 커넥터 청소
새 광섬유 케이블 커넥터에도 먼지나 이물질이 있을 수 있으며, 이는 신호 손실이나 반사를 유발할 수 있습니다. 광섬유 클리너를 사용하여 커넥터를 청소하십시오.
광섬유 케이블을 가져와서 양쪽 끝의 보호 캡을 제거하세요.

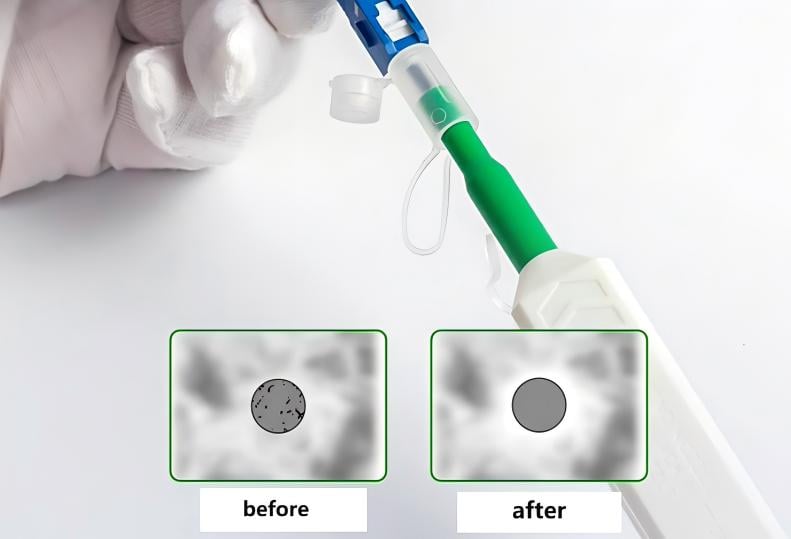

LC 또는 SC 커넥터의 경우, 마른 천을 사용하여 끝면을 부드럽게 원을 그리며 닦으십시오. MU와 같은 작은 커넥터의 경우, 세척용 펜을 커넥터에 넣고 살짝 돌려 오염 물질을 제거하십시오.
직사광선을 피해 조명 아래에서 광섬유 케이블 커넥터 끝면을 검사하여 눈에 띄는 먼지나 긁힘이 없는지 확인하십시오. 긁힘이 발견되면 신호 저하를 방지하기 위해 광섬유 케이블을 교체하십시오.
광섬유 케이블을 트랜시버에 연결
광섬유 케이블 커넥터의 하우징을 잡고(단면이 닿지 않도록 주의) 첫 번째 스위치의 트랜시버 포트에 맞춥니다. LC 커넥터의 경우, 탭을 포트의 슬롯에 맞추고, SC 커넥터의 경우, 사각형 모양을 포트 구멍에 맞춥니다.
커넥터를 트랜시버 포트에 딸깍 소리가 날 때까지 부드럽게 밀어 넣으세요. 연결이 단단히 되었는지 확인하세요. 광섬유 케이블을 무리하게 당기거나 비틀지 마세요. 커넥터나 트랜시버가 손상될 수 있습니다.
광섬유 케이블의 다른 쪽 끝을 두 번째 스위치의 트랜시버 포트에 연결하려면 이 과정을 반복합니다.
양쪽 끝을 연결한 후 케이블 타이를 사용하여 광섬유 케이블을 정리합니다. 신호 손실이나 케이블 손상을 방지하려면 케이블을 너무 세게 구부리지 마세요(대부분 광섬유 케이블의 최소 구부림 반경은 케이블 직경의 10~15배입니다).
스위치 전원을 켜고 연결을 확인하세요
두 스위치에 전원 코드를 다시 꽂고 전원 공급 장치를 켜세요. 스위치가 완전히 부팅될 때까지 기다리세요(스위치 모델에 따라 1~2분 정도 걸릴 수 있습니다).
트랜시버 포트의 상태 표시등을 확인하세요. 대부분의 스위치에는 포트의 활성 상태(녹색 표시등) 또는 비활성 상태(빨간색 표시등 또는 표시등 없음)를 나타내는 LED 표시등이 있습니다. 두 포트 모두 녹색 표시등이 계속 켜져 있으면 물리적 연결이 성공한 것입니다.
케이블 테스터를 사용하여 신호 성능을 확인하십시오. 테스터를 광섬유 케이블 양쪽 끝에 연결하고 신호 감쇠(단일 모드 광섬유 케이블의 경우 0.5dB/km 미만) 및 반사 손실(40dB 이상)과 같은 매개변수를 측정하십시오. 매개변수가 업계 표준을 충족하면 연결이 안정적인 것입니다.
데이터 전송 테스트를 수행합니다. 서로 다른 스위치에 연결된 두 장치 간에 대용량 파일(예: 10GB)을 전송하여 데이터가 오류나 지연 없이 원활하게 전송되는지 확인합니다.
장기 안정성을 위한 주요 고려 사항
광섬유 케이블을 사용한 스위치 간 연결이 장기간 안정적으로 유지되도록 하려면 다음 유지 관리 및 사용 지침에 주의하세요.
광섬유 케이블의 물리적 손상 방지

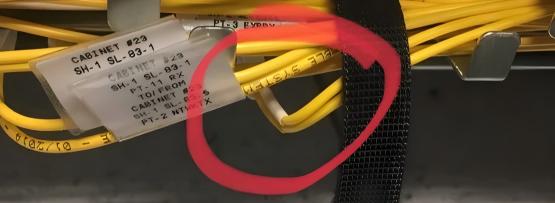

광케이블은 약하고 과도한 굽힘, 잡아당김, 또는 압착으로 인해 쉽게 손상됩니다. 케이블을 배선할 때는 날카로운 물체, 무거운 장비 또는 통행량이 많은 곳 근처에 두지 마십시오. 케이블 트레이나 보호 슬리브를 사용하여 광케이블을 외부 충격으로부터 보호하십시오. 또한, 케이블의 최소 굽힘 반경을 초과하지 마십시오. 예를 들어, 직경 6mm 광케이블은 일반적으로 설치 시 최소 굽힘 반경이 60mm(직경의 10배), 사용 시에는 30mm(직경의 5배)입니다.
커넥터와 트랜시버를 정기적으로 청소하세요
시간이 지남에 따라 먼지와 이물질이 광섬유 케이블 커넥터와 트랜시버 포트에 쌓여 신호 손실이 증가할 수 있습니다. 광섬유 클리너를 사용하여 매달 청소를 계획하세요. 특히, 장비 유지 보수가 잦은 데이터 센터와 같이 통행량이 많은 구역을 중점적으로 청소하십시오. 알코올이나 기타 액체를 사용하여 커넥터를 청소하지 마십시오. 커넥터 끝면의 코팅이 손상될 수 있습니다.
모니터 신호 성능
네트워크 모니터링 도구(예: SNMP 기반 소프트웨어)를 사용하여 광케이블 연결 성능을 실시간으로 추적하십시오. 신호 강도, 오류율, 지연 시간과 같은 매개변수를 모니터링하십시오. 비정상 값(예: 오류율의 급격한 증가)이 감지되면 광케이블, 커넥터, 트랜시버를 즉시 검사하여 연결 불량이나 케이블 손상 등의 문제를 파악하고 해결하십시오.
고품질 광섬유 케이블 및 구성 요소를 선택하세요
고품질 광섬유 케이블 및 부품(예: 유명 브랜드의 트랜시버)에 투자하는 것은 장기적인 안정성을 위해 매우 중요합니다. 품질이 낮은 광섬유 케이블은 코어 직경이 일정하지 않거나 코팅이 불량하여 신호 손실이 증가할 수 있습니다. 마찬가지로, 위조 트랜시버는 과열되거나 조기에 고장이 발생하여 네트워크 중단을 초래할 수 있습니다. 신뢰성을 확보하려면 다양한 고품질 광섬유 케이블 어셈블리를 제공하는 Fibermart와 같은 신뢰할 수 있는 공급업체의 제품을 구매하십시오.
일반적인 문제 해결
아무리 신중하게 준비하더라도 연결 중이나 연결 후에 문제가 발생할 수 있습니다. 일반적인 문제에 대한 해결책은 다음과 같습니다.
신호 없음(LED 표시등 꺼짐)
전원 공급 장치 확인 : 두 스위치 모두 전원이 켜져 있고 트랜시버가 포트에 제대로 삽입되어 있는지 확인하세요.
커넥터 검사 : 광섬유 케이블 커넥터와 트랜시버 포트를 다시 청소하세요. 먼지나 기름이 신호를 차단할 수 있습니다.
호환성 확인 : 트랜시버와 광섬유 케이블이 스위치와 호환되는지 확인하세요(예: 단일 모드 트랜시버는 다중 모드 광섬유 케이블과 함께 사용할 수 없습니다).
높은 신호 손실(테스터가 과도한 감쇠를 보여줌)
케이블 길이를 확인하세요 . 광섬유 케이블이 지원 거리보다 긴 경우(예: 400m 연결에 OM3 케이블 사용), 더 긴 범위 케이블(예: 단일 모드)로 교체하세요.
손상 여부 점검 : 광섬유 케이블에 휘어짐, 꼬임 또는 절단 부위가 있는지 확인하세요. 손상이 발견되면 해당 부분 또는 케이블 전체를 교체하세요.
커넥터를 다시 연결하세요 . 연결이 느슨하면 감쇠가 심해질 수 있습니다. 광섬유 케이블을 분리했다가 트랜시버에 단단히 다시 연결하세요.
간헐적 연결(신호가 가끔 끊김)
케이블 고정 : 광섬유 케이블이 실수로 당겨지거나 움직이지 않도록 주의하세요(예: 장비 진동). 케이블 타이를 사용하여 케이블을 제자리에 고정하세요.
트랜시버 온도 확인 : 트랜시버가 과열되면 간헐적인 신호 손실이 발생할 수 있습니다. 과열을 방지하려면 스위치의 통풍이 잘 되도록 하세요(환기구를 깨끗이 하고 밀폐된 공간에 두지 마세요).
결함이 있는 구성 요소를 교체합니다 . 문제가 지속되면 하드웨어 결함을 배제하기 위해 트랜시버 또는 광섬유 케이블을 새 것으로 교체합니다.
광섬유 케이블을 사용하여 스위치 간을 연결하는 것은 고속 장거리 네트워크 전송을 위한 안정적인 솔루션입니다. 본 가이드에 설명된 준비 단계, 단계별 연결 절차 및 장기 유지 관리 지침을 따르면 안정적이고 효율적인 네트워크 연결을 구축할 수 있습니다. 고품질 광섬유 케이블과 구성 요소를 선택하고, 시스템을 정기적으로 점검 및 청소하고, 신호 성능을 모니터링하여 문제를 신속하게 해결하십시오. 올바른 접근 방식을 사용하면 광섬유 케이블은 향후 수년간 네트워크의 증가하는 요구를 지속적으로 지원할 수 있습니다.
