Kit de emenda de fusão de fibra de fita Fujikura FSM-88R

Press Esc key to close this popup
  • Kit de emenda de fusão de fibra de fita Fujikura FSM-88R

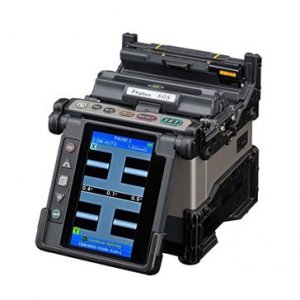

Kit de emenda de fusão de fibra de fita Fujikura FSM-88R

Item de produto: #16769
P/N: FUJI-FMM88R
US$11,950.00



Order Today, Ship before 04/02/2024, from U.S. or HK
  • Descrição
  • Ficha dados
  • Tags

Kit de emenda de fusão de alinhamento de núcleo Fujikura FSM-88R



Descrição

O FSM-88R é um splicer de fibra única de alinhamento de núcleo a núcleo, projetado para emendar fibra óptica de contagem única para uso em telecomunicações.


Característica

O FSM-88R é um splicer de fibra única de alinhamento de núcleo a núcleo que sucede ao FSM-60S. Além do conceito robusto, que 60S criou, o 80S tem uma série de novos recursos, como "Protetor de vento e aquecedor de tubo automatizados" para ciclo de emenda mais rápido, bem como menos etapas de operação, "design inovador de estojo de transporte" para
preparação mais rápida, "potente bateria de íons de lítio" para operação mais longa, monitor LCD maior de alta resolução e "manuais de operação integrados" em vários idiomas. O mercado vai desde a instalação de rede backbone até a produção de componentes opto-eletrônicos para emendas de qualidade.


Especificações

Esses recursos maximizam a produtividade e a operabilidade na emenda no campo.
Protetor de vento automático/aquecedor de tubo
Passos de emenda reduzidos e os tempos de emenda/aquecimento mais rápidos do mundo.
Design de estojo de transporte inovador
Uma mesa de trabalho embutida destacável está dentro para um início rápido de emenda
Resistência Ambiental
O primeiro do mundo à prova de queda, poeira e água em 6 direções.
Monitor LCD colorido amplo
Monitor de 4,7 polegadas de alta resolução com melhor visibilidade à luz do dia.
Poderosa bateria de íons de lítio
200 ciclos de emenda e aquecimento por carga completa.
Manual pré-instalado
Manuais, incluindo operação, solução de problemas e outros, estão disponíveis em
o monitor.


Informações sobre pedidos


Applicable fibres SM (ITU-T G.652 & G.657), MM (ITU-T G.651),DS (ITU-T G.653), NZDS (ITU-T G.655),Others
Fibre Count Single
Cladding diameter 80 to 150μm
Coating diameter 100 to 1000μm
Fibre cleaved length 5 to 16mm using Sheath Clamp A, B or 5 to13mm using FH-60-250, FH-60-900
Actual average splice loss 0.02dB with SM, 0.01dB with MM, 0.04dB with DS, 0.04dB with NZDS
Splice time 7sec:SM FAST mode, 12sec :SM AUTO mode, 15sec:AUTO mode
Return loss 60dB or greater
Splicing modes 100 splicer modes are available
Splice loss estimate Several types of core deformations as well as core axis offset are taken into account for accurate loss estimate
Attenuation splice function Intentional high splice loss of 0.1dB to 15dB (0.01dB step) can be made for an inline fixed attenuator
Storage of splice result The last 2000 results to be stored in the internal memory
Magnification X /Y (300X magnification), or both X and Y simultaneously (160X magnification)
Viewing method By two CMOS cameras for intersecting fiber viewing and 4.73 inches TFT colour LCD monitor
Tension test 1.96 to 2.25N
Operating condition 0-5000m above sea level, 0-95% RH and -10 to 50°C respectively
Tube heater Built-in auto-start tube heater with 10 heating modes and up to 20 for reference
Tube heat time 13-15sec. with FP-03 protection sleeve. Total memory of 30 heating modes are available
Applicable protection sleeve length 60mm, 40mm and a series of micro sleeves
No. of splice/heating with battery 200 times of splicing and heat shrinking under with BTR-09
Power supply Auto voltage selection from 100 to 240Va.c. or 10 to 15Vd.c. with ADC-18. 14.8Vd.c. with BTR-09
Terminals USB2.0 ( Mini-B) for data and video signal transfer to PC
Wind protection Up to 15m/s wind velocity
Dimensions

146(W) x 159(D) x 150(H) mm
Including wind protector, monitor, and rubber protector
Excluding rubber foot

Weight 2.5 kg, with ADC-18 AC adaptor
2.7 kg, with BTR-09 battery
Electrode life 3000 arc-discharges


Detalhes


Pacote padrão


Item Description Model No. Qty
1 Fusion Splicer FSM-80S with CLAMP-S70A 1 pc
2 AC adaptor/battery charger ADC-18 1 pc
3 AC power cord ACC-XX 1 pc
4 Spare Electrodes ELCT2-20A 1 pair
5 Cleaver CT-50 1 pc
6 Battery Pack BTR-09 1 pc
7 USB cable USB-01 1 pc
8 Quick reference guide M-80S/19S-E 1 pc
9 Warning and cautions W-70-E 1 pc
10 Instruction Manual M-70 1 pc
11 Alcohol Pot AP-01 1 pc
12 Battery charge cord DCC-18 1 pc
13 Carrying Case CC-30 1 pc
14 Screw Driver SD-01 1 pc


Itens Opcionais

Description Model No. Note
Fiber holder FH-60-250 For 250um coating
FH-60-900 For 900um coating
FH-60-LT900 For 900um Loose Tube Fiber
FH-60-DC250 For Drop Cable
FH-60-IDC250 For Indoor Cable
FH-FC-20/30 For 2mm/3mm cord
Sheath clamp CLAMP-S70A Coating diameter from 100um to 1000um
(5mm to 16mm cleave)
Included in standard package
CLAMP-S70B 900um diameter loose tube fiber (16mm cleave)
DC power cord DCC-12 For ADC-11/ADC-13/ADC-18
Cigarette lighter socket type
DCC-12 For ADC-11/ADC-13/ADC-18, Alligator clamp type
Primary Coat Stripper PS-02 For single 250um fiber
Hot Jacket Stripper HJS-02 Standard
