Componentes usados em um sistema de cabeamento

Neste artigo, você aprenderá sobre muitos componentes usados em um sistema de cabeamento . Por exemplo, você conhecerá as diferenças entre os vários tipos de cabos de rede e suas aplicações na rede. Vamos ler com atenção.

Os componentes do cabo

Cabos horizontais, cabos de backbone e patch cords são os principais componentes de cabos usados em conexões cruzadas e para conectar dispositivos de rede. Uma infraestrutura típica de cabeamento de telecomunicações é mostrada abaixo:

Cabos Horizontais

Cabos horizontais são instalados entre o painel de conexão cruzada em uma sala de telecomunicações e uma tomada de telecomunicações localizada próxima à área de trabalho. Cabos horizontais são mais frequentemente implementados com cabos de cobre de condutor sólido, par trançado não blindado (UTP), de 100 ohms, quatro pares, conforme especificado na norma ANSI/TIA-568-C.2 para edifícios comerciais. A norma também prevê a implementação de cabeamento horizontal utilizando fibras ópticas multimodo de 62,5/125 mícrons ou 50/125 mícrons. A fibra óptica é normalmente utilizada quando a interferência eletromagnética (EMI) ou a interferência de radiofrequência (RFI) é um problema e quando a segurança é crítica. Cabos coaxiais não são um tipo de cabo horizontal reconhecido para instalações de voz ou dados.

Cabos de Backbone

Cabos de backbone percorrem salas de telecomunicações, gabinetes e o principal ponto de conexão cruzada de um edifício (geralmente localizado na sala de equipamentos). Cabos de backbone podem ser implementados usando UTP, ScTP ou STP de 100 ohms e fibra óptica multimodo de 62,5/125 mícrons ou 50/125 mícrons ou cabo óptico monomodo de 8,3/125 mícrons. Cabos STP de 150 ohms ou coaxiais não são permitidos. Fibra óptica é o meio de cabeamento preferido devido às limitações de distância associadas à fiação de cobre (90 metros é a distância máxima). O cabo de fibra óptica pode transmitir em distâncias de até 40.000 metros, dependendo do tipo de fibra e da velocidade de transmissão! Outra vantagem de usar um backbone de fibra é que o vidro não conduz eletricidade, nem está sujeito a EMI e RFI como o cobre.

Patch Cords

Patch cords são usados em painéis de conexão para fornecer a conexão entre cabos horizontais terminados em campo e dispositivos de conectividade de rede (como switches e hubs) e conexões entre as tomadas de telecomunicações e dispositivos de rede (como computadores, impressoras e outros dispositivos baseados em Ethernet). Eles são a parte da fiação de rede que você pode realmente ver. Como diz o ditado, uma corrente é tão forte quanto seu elo mais fraco. Devido à sua posição exposta em infraestruturas de cabos estruturados, os patch cords são quase sempre o elo mais fraco. Enquanto os cabos UTP horizontais contêm condutores sólidos, os patch cords são feitos com condutores trançados porque são mais flexíveis. A flexibilidade permite que eles suportem o abuso de flexões e reconectões frequentes. Embora você possa construir seus próprios patch cords terminados em campo, recomendamos fortemente que não o faça.

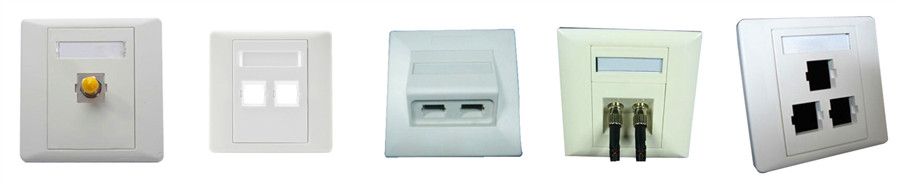

Placas de parede e conectores

As tomadas de telecomunicações podem ser instaladas em uma parede ou em caixas de superfície e/ou piso na sua área de trabalho. Tomadas de telecomunicações localizadas em uma parede são comumente chamadas de placas de parede. Placas de parede, ou caixas de superfície e/ou piso, e conectores servem como pontos finais da área de trabalho para a passagem de cabos horizontais. O uso dessas tomadas de telecomunicações ajuda a organizar seus cabos e a proteger a fiação horizontal dos usuários finais. Sem a modularidade oferecida pelas tomadas de telecomunicações, você acabaria desperdiçando uma quantidade significativa de cabos tentando acomodar todos os locais possíveis para computadores dentro da área de trabalho de um cliente — o excesso de cabo provavelmente acabaria como uma bobina feia em um canto. Placas de parede modulares podem ser configuradas com tomadas para cabos UTP, fibra óptica, coaxiais e de áudio/vídeo.

Caminhos de Cabeamento

Nesta seção, descreveremos os componentes usados em áreas de trabalho e salas de telecomunicações e em travessias de cabos horizontais e de backbone.

Conduíte

Eletroduto é um tubo. Pode ser metálico ou não metálico, rígido ou flexível (conforme permitido pelo código elétrico aplicável) e vai de uma área de trabalho a uma sala de telecomunicações e de uma sala de telecomunicações a uma sala de equipamentos. Uma vantagem de usar um eletroduto para a passagem de cabos é que ele pode já existir no seu prédio.

Bandejas de cabos

Como alternativa aos eletrodutos, bandejas de cabos podem ser instaladas para direcionar os cabos. As bandejas de cabos são normalmente estruturas de arame especialmente projetadas para suportar o peso de uma infraestrutura de cabos. Elas oferecem uma maneira ideal de gerenciar um grande número de lances horizontais. Os cabos simplesmente ficam dentro da bandeja, tornando-os muito acessíveis para manutenção e solução de problemas. A norma TIA-569-B prevê o uso de bandejas de cabos tanto para cabos horizontais quanto para cabos de backbone.

Pistas de corrida

Os eletrodutos são tipos especiais de conduítes utilizados para a montagem de cabos horizontais em superfície. Geralmente, são montados de forma modular, com os fornecedores fornecendo conectores que não excedem o raio mínimo de curvatura. Os eletrodutos são montados na parte externa da parede, em locais onde o cabo não é facilmente instalado internamente; são comumente utilizados em paredes de tijolo ou concreto onde não há eletrodutos de telecomunicações instalados. Para garantir acessibilidade e modularidade, os eletrodutos são fabricados em componentes.

Racks e gabinetes de cabeamento

Racks são as peças de hardware que ajudam a organizar a infraestrutura de cabeamento. Eles variam em altura de 39˝ a 84˝ e estão disponíveis em duas larguras: 19˝ e 23˝. Larguras de 48 cm são muito mais comuns e estão em uso há quase 60 anos. Esses racks são comumente chamados apenas de racks de 19˝ ou, às vezes, racks EIA. Os furos de montagem são espaçados entre 5⁄8˝ e 2˝, para que você tenha certeza de que, independentemente do fornecedor de equipamentos de sua preferência, o equipamento caberá no seu rack. Em geral, três tipos de racks estão disponíveis para compra: suportes de parede, estruturas esqueléticas e gabinetes completos para equipamentos.

Suportes de parede

Para instalações pequenas e áreas onde a economia de espaço é um fator crucial, suportes de parede podem ser a melhor solução. Racks de parede, como o Swing Gate da MilesTek na Figura 5.9, possuem uma estrutura que gira 90 graus para permitir acesso aos painéis traseiros e inclui guias de fios para auxiliar no gerenciamento dos cabos.

Quadros esqueléticos (racks de 19 pol.)

Estruturas esqueléticas, geralmente chamadas de racks de 19˝ ou racks EIA, são provavelmente o tipo mais comum de rack.

Armários de equipamentos completos

As opções mais caras de rack, os gabinetes de equipamentos completos, oferecem os benefícios de segurança de portas de gabinete com trava.

Acessórios para gerenciamento de cabos

Se o seu equipamento de rack inclui gerenciamento de cabos, diversos acessórios para gerenciamento de cabos podem atender às suas necessidades organizacionais. Grandes salas de telecomunicações podem rapidamente transformar seus cabos horizontais e cabos de conexão em um ninho de ratos. Cabides de cabos na parte frontal do rack podem ajudar a organizar os feixes de cabos de conexão para mantê-los organizados e organizados. Cabides de cabos montados na parte traseira fornecem ancoragens para alívio de tensão e podem ajudar a organizar os cabos horizontais que terminam na parte traseira dos painéis de conexão.

Dispositivos de conexão cruzada

Dispositivos de conexão cruzada são componentes de cabeamento que você pode implementar para tornar as alterações na sua rede menos trabalhosas.

Os 66 blocos de perfuração

Por mais de 25 anos, blocos punch-down de 66 pinos têm sido utilizados como dispositivos de conexão cruzada em sistemas telefônicos . Eles suportam 50 pares de fios. Os fios são conectados aos terminais do bloco usando uma ferramenta punch-down. Quando um fio é "puncionado" em um terminal, seu isolamento é rompido e a conexão com o bloco é estabelecida. Jumpers separados conectam os blocos. Quando necessário, os jumpers podem ser reconfigurados para estabelecer as conexões apropriadas. O uso de blocos punch-down de 66 pinos diminuiu significativamente em favor de blocos de 110 pinos.

Blocos Punch-Down 110 e S-210

Blocos de 110, outro tipo de mídia punch-down; são mais adequados para uso com redes de dados. Os blocos de 110 vêm em tamanhos que suportam de 25 a 500 pares de fios. Ao contrário dos blocos de 66, que usam pequenos jumpers de metal para fazer conexões em ponte, os blocos de 110 não são interconectados por jumpers, mas sim por fios de conexão cruzada 24 AWG.

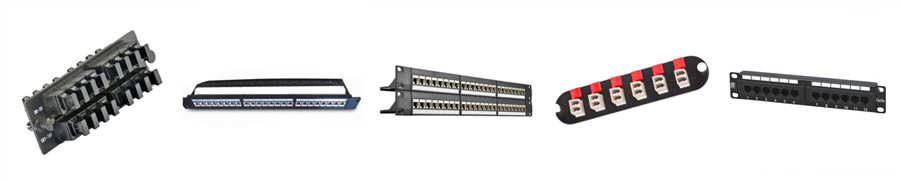

Painéis de conexão modulares

Como alternativa aos blocos punch-down, você pode terminar o cabeamento horizontal diretamente nos painéis de conexão RJ-45. Essa abordagem está se tornando cada vez mais popular, pois permite reconfigurações excepcionalmente fáceis. Para reatribuir um cliente de rede a uma nova porta.

Pontos de Consolidação

Tanto a norma ANSI/TIA-568-C quanto a ISO/IEC 11801 Ed. 2 permitem um único ponto de transição ou ponto de consolidação no cabeamento horizontal. O ponto de consolidação geralmente é usado para fazer a transição entre um cabeamento UTP de 25 pares (ou cabos UTP separados de quatro pares) originado na sala de telecomunicações e um cabo que se estende até um ponto onde muitos dispositivos de rede ou de voz estão localizados.

Painéis de conectores de fibra óptica

Se a sua organização utiliza cabeamento de fibra óptica (seja para cabeamento horizontal ou de backbone), você poderá ver painéis de conectores de fibra óptica. Às vezes, eles se parecem com os painéis UTP RJ-45 vistos anteriormente neste capítulo, mas geralmente são caixas separadas que contêm espaço para a passagem dos cabos.

Conclusão

Para criar um sistema de cabeamento confiável e eficaz, todos os componentes mencionados acima desempenham um papel importante. Cada componente tem funções diferentes. A Fiber-Mart fornece a maioria desses componentes com alta qualidade e preço baixo. Eles podem atender às suas necessidades.
