Como escolher cabos de fibra MPO?

Nas redes de data centers atuais, o cabo de fibra MPO desempenha um papel importante no sistema de interconexão óptica. O MPO Fiber Patch Cord é um cabo de conexão de fibra multinúcleo baseado em conector MPO, utilizado para conexão rápida em redes de fibra óptica de alta densidade. Ele é integrado a múltiplas fibras, e um único cabo de conexão pode integrar 8/12/16/24 núcleos de fibra óptica (o padrão é 12 núcleos), o que economiza significativamente espaço. Além disso, é pré-terminado e pré-montado na fábrica, sem necessidade de emendas no local, plug-and-play, reduzindo a complexidade da implantação, e pode suportar interconexão óptica de alta velocidade em cenários como data centers, 5G e fibra óptica residencial .

Portanto, ao comprar cabos de conexão de fibra óptica MPO, considere os seguintes pontos:

• Número de fios de fibra óptica;
• Conector macho ou fêmea;
• digitação, a posição das teclas – tecla para cima ou tecla para baixo;
• Polaridade da fibra - Tipo A, Tipo B, Tipo C ou personalizada

Por exemplo, usando QSFP28 O 100G SR4 encapsulado tem:

• 8 fibras ópticas/fios, usando design MPO-12 [os 4 fios do meio não transportam sinais];
• Conector macho [com pinos guia];
• Digitação, a posição da chave é para cima.

O que é um conector MPO?

O conector MPO (Multi-fiber Push-On)   é um padrão de conector multifibra de alta densidade desenvolvido pela NTT do Japão e posteriormente padronizado pelas normas IEC-61754-7 e TIA-604-5. O conector MPO, também conhecido como conector multifibra push-on, é um conector de fibra óptica composto por múltiplas fibras ópticas. Em data centers, você encontrará conectores MPO com 8, 12 ou 24 fibras. Além disso, conectores com contagens maiores de fibras também estão disponíveis, geralmente para aplicações de ultra-alta densidade. O conjunto de cabos MPO contém fibras ópticas, revestimentos, capas protetoras contra poeira e componentes de acoplamento do conector, que incluem molas metálicas, pinos-guia e terminais tubulares. Os conectores MPO estão disponíveis nas versões macho e fêmea.

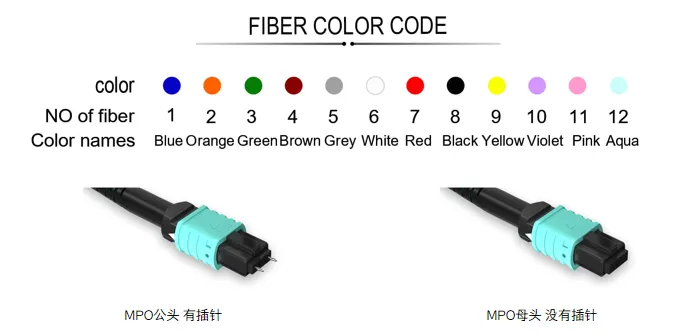

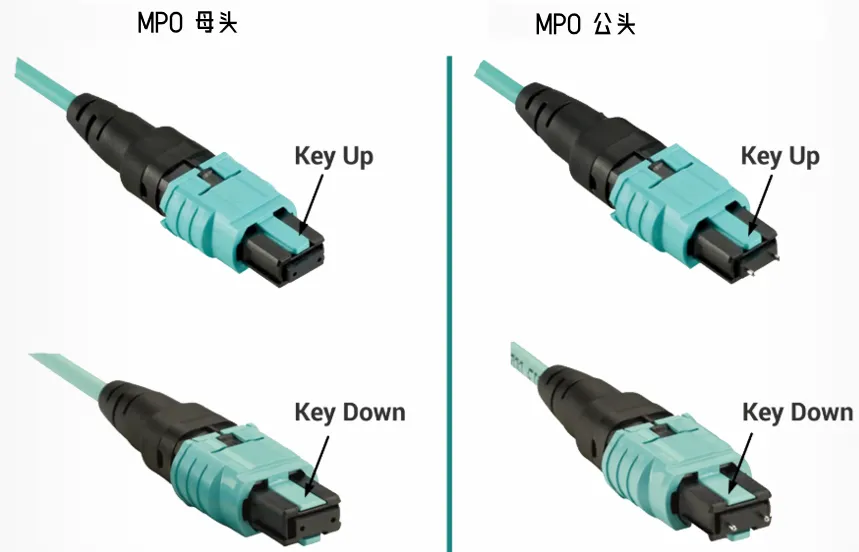

O conector macho possui dois pinos, enquanto o conector fêmea não possui pinos. O conector MPO possui uma chave em um dos lados do corpo do conector que é usada para determinar a posição da fibra e garantir que o conector só possa ser inserido no adaptador MPO ou na porta do transceptor de uma maneira. A chave do conector MPO com 8, 12 e 24 fibras está localizada no centro do alojamento.

Posição inicial da fibra MPO

Os conectores MPO podem acomodar de 8 a 72 fibras, sendo os conjuntos de 12 fibras a configuração mais comum para aplicações de data center corporativo, como 40 Gb e 100 Gb. Cada conector é macho (com terminais tubulares) ou fêmea (sem terminais tubulares) para garantir que as extremidades das fibras permaneçam alinhadas durante o processo de acoplamento. Os conectores MPO também incluem uma chave na parte superior e um ponto branco na lateral para indicar a posição 1. Como mostrado na figura acima, a orientação da chave também é crucial em relação à polaridade.

O que significa OM em fibra MPO?

Aqui você pode consultar: A diferença entre as fibras ópticas multimodo OM1, OM2, OM3, OM4 e OM5.

OM1, OM2, OM3, OM4 e OM5 são nomes iterativos para tipos de fibras multimodo. "OM" é a abreviação de "Multimodo Óptico". Os algarismos arábicos podem ser entendidos como a ordem de lançamento das diferentes gerações de padrões de fibras multimodo. Em ordem cronológica, quanto maior o número, mais recente é o lançamento. A fibra OM1 é a versão mais antiga e a fibra OM5 é a mais recente.

Diferentes tipos de OM têm diâmetros de núcleo diferentes e atendem a diferentes taxas de transmissão. Por exemplo, se você deseja atender à taxa de parâmetro de 100G, precisa escolher pelo menos um jumper de fibra MPO OM4 .

Polaridade das fibras ópticas MPO

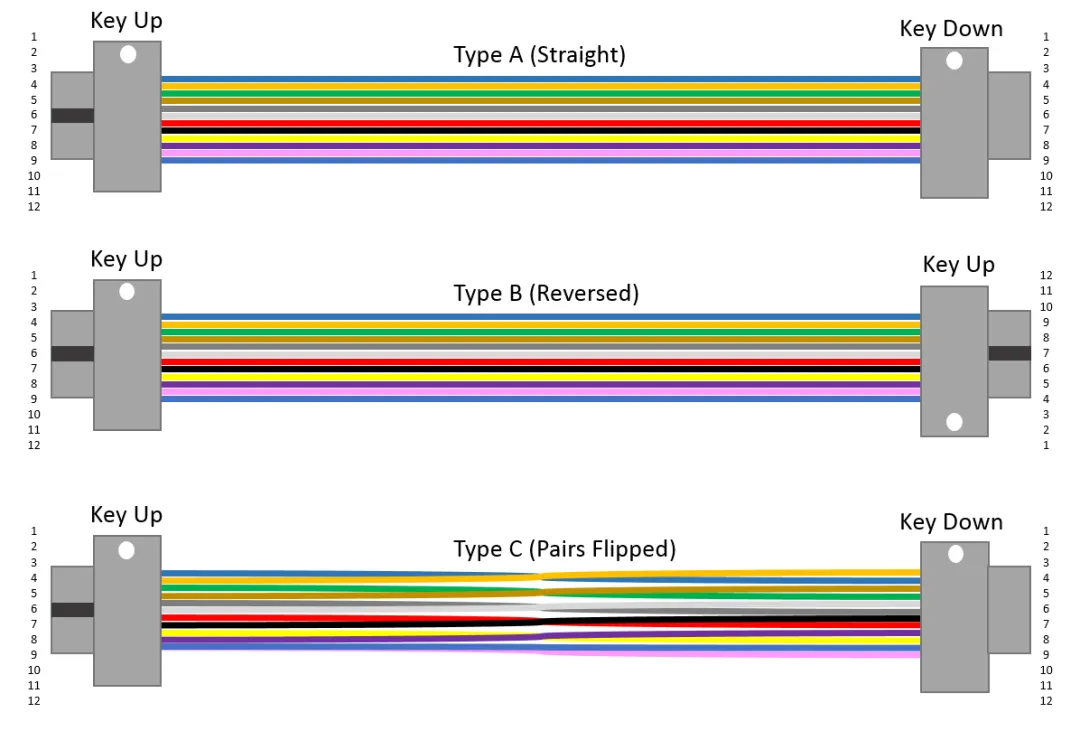

Existem também três tipos diferentes de cabos MPO: Tipo A, Tipo B e Tipo C.

O Tipo A é um cabo tronco MPO direto com um conector Key Up em uma extremidade e um conector Key Down na outra, o que permite que a fibra na posição 1 vá para a posição 1 na outra extremidade. Os cabos Tipo B são Key Up para Key Up, ou seja, a fibra na posição 1 vai para a posição 12 na outra extremidade, a fibra na posição 2 vai para a posição 11 na outra extremidade, e assim por diante. Os cabos Tipo C invertem os pares de modo que a fibra na posição 1 vá para a posição 2 na outra extremidade, e a fibra na posição 2 vá para a posição 1.

Ao comprar patch cords MPO, os tipos de polaridade acima são mencionados na página de detalhes do produto.


Tipos de conectores de fibra MPO

Para as principais diferenças entre conectores de fibra óptica PC, UPC e APC, consulte este documento.

UPC e APC indicam, respectivamente, os diferentes formatos de polimento da face final do conector de fibra óptica.

De acordo com as definições de conectores PC, APC, UPC e de fibra óptica, as principais diferenças estão no design da face final da fibra, nas características de perda de retorno e no desempenho geral.


Números de fibras MPO (12, 16, 24, 32, 48...)

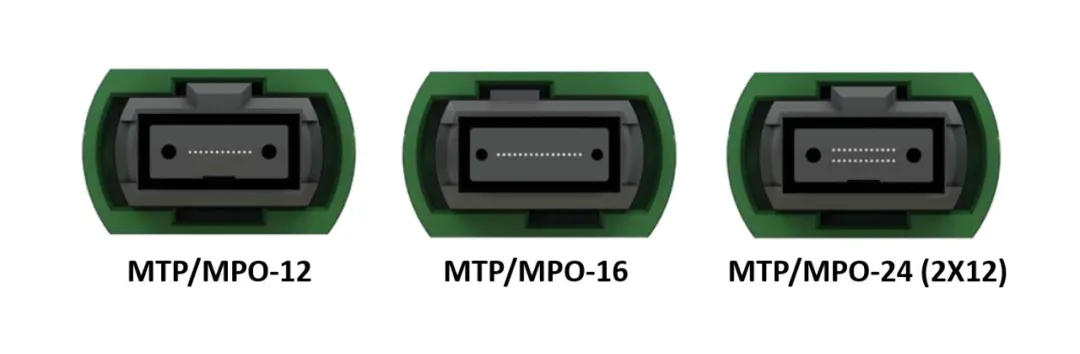

Os cabos MTP MPO podem conter diferentes números de fibras/fios. As fibras são dispostas em 12 ou 16 canais. A figura a seguir mostra um exemplo de MPO-12 à esquerda e MPO-16 à direita:

Para reiterar, o MPO-12 é o conector mais comum desde que as conexões Ethernet 100G se popularizaram, com quase todas as conexões 100G SR4 utilizando essa conexão e utilizando 8 dos 12 fios disponíveis, com 4 vias usadas para transmitir sinais de dados (Tx) e 4 vias usadas para receber sinais de dados (Rx). No entanto, com o desenvolvimento e a introdução do 200G SR8 e do 400G SR8, cabos de 16 fios ( MPO-16 ) são necessários para estabelecer e manter a conectividade em todas as 16 vias.

É importante observar que essas fibras podem ser empilhadas em várias fileiras; por exemplo, 48, 72 ou 144 fibras podem ser conectadas a um único conector MPO. Portanto, o mesmo princípio de numeração de fibras deve ser seguido para conectores com várias fileiras de fibras. A próxima fileira continua do lado esquerdo de onde a fileira anterior terminou. Importante: os números das linhas de fibra são contados de baixo para cima.

Uma maneira simples de entender o número de fibras - S = X*(R-1)+N, onde

S é o número de sequência da fibra/fio,
X é o número de fibras ópticas em uma única fileira,
R é o número de fileiras onde a fibra óptica está conectada,
N é a posição na fileira.


Como conectar duas fibras ópticas MPO?

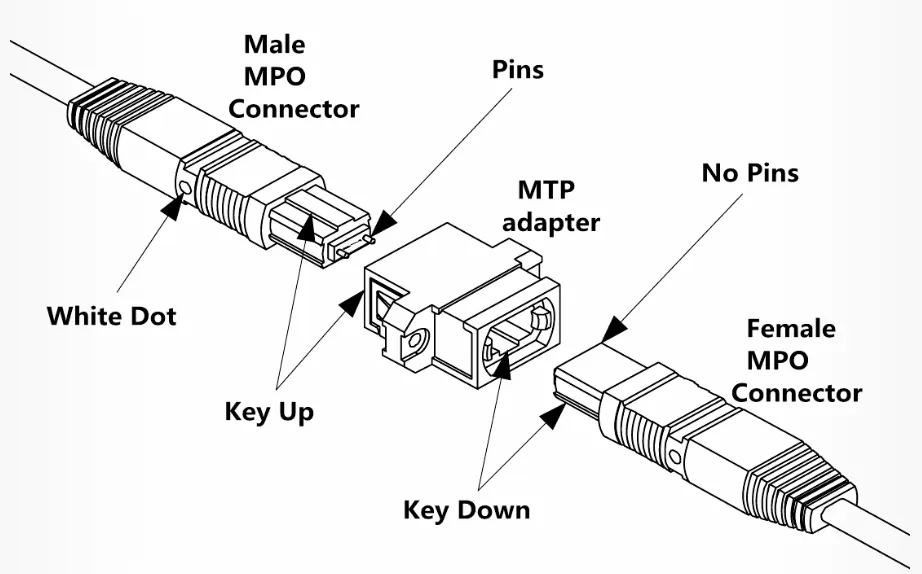

Para estabelecer uma conexão MPO entre duas fibras MPO, é necessário usar um adaptador MPO, e os tipos de conectores devem ser opostos. Isso significa que apenas conexões macho-fêmea podem ser feitas, não macho-macho ou fêmea-fêmea. Se conectores fêmea forem usados em ambas as extremidades do adaptador, o desempenho será muito baixo, pois as fibras não podem ser alinhadas sem pinos macho. Por outro lado, o uso de dois conectores macho é impossível e pode danificar os conectores.

Com a demanda por transmissão de alta velocidade e capacidade de dados em cabeamento de rede 100G/400G para data centers, a aplicação de jumpers de fibra MPO de alta densidade está se tornando cada vez mais popular. Espero que este artigo seja útil na escolha do seu cabo.
