Tutorial sobre cables de fibra óptica

¿Qué es un cable de conexión de fibra?

Desde www.fiber-mart.com, podemos comprender fácilmente los cables de fibra óptica . El cable de fibra óptica de tipo breakout, también llamado cable de conexión o cable de abanico, es un cable óptico que contiene varias fibras ópticas simplex con revestimiento interior. Esto difiere del cable de distribución, en el que las fibras con revestimiento ajustado se agrupan, protegidas únicamente por el revestimiento exterior. El diseño del cable de tipo breakout proporciona mayor resistencia para las bajadas reforzadas; sin embargo, es más grande y más costoso que el cable de distribución. El cable de fibra óptica de tipo breakout es adecuado para aplicaciones de tuberías verticales y plenums cortos, así como para su uso en conductos, donde se planea un tendido de cable muy simple para evitar el uso de cajas de empalme o pigtails de fibra empalmados. Compre cable de fibra óptica de tipo breakout en Fiber-Mart.com.

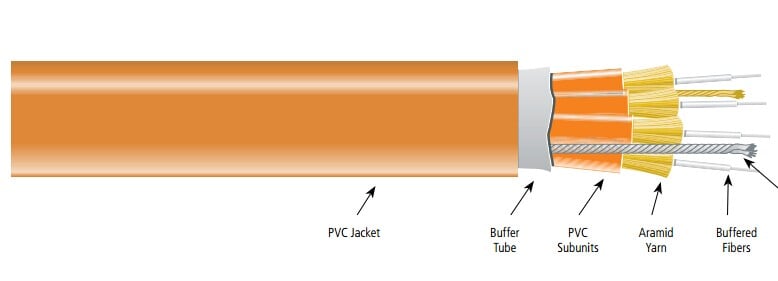

Estructura del cable de conexión de fibra

La estructura del cable de fibra óptica (mostrada en la figura anterior) garantiza una larga vida útil. Un cable de fibra óptica consta de una cubierta exterior, un conector de derivación, un conjunto de fibra óptica (fibra de estructura compacta, revestida con hilos de aramida y cubierta), un elemento de refuerzo y un cordón de desgarre. Para facilitar su manejo, también cuenta con un recubrimiento de 900 µm fácilmente pelable. Tanto los cables de PVC como los de plenum cuentan con certificación de seguridad contra incendios.

Ventajas del cable de fibra óptica

Características del cable de conexión de fibra

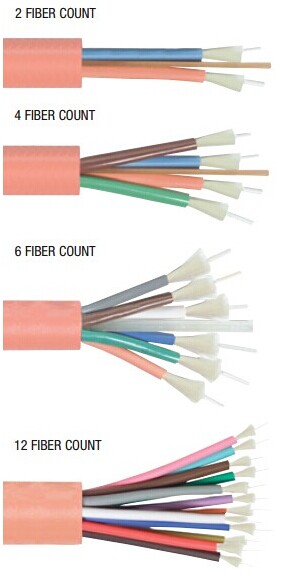

1. El término "breakout" define el propósito principal del cable de fibra óptica. Es decir, se pueden "breakout" varias fibras en cualquier ubicación, enrutando otras fibras en otros lugares. Por esta razón, los cables de breakout están, o deberían estar, codificados para facilitar su identificación. 2. El cable de breakout es el más fácil de usar porque cada fibra tiene su propia cubierta y elementos de refuerzo de aramida. Debido a esto, cada fibra es extremadamente fuerte y robusta. La fibra de breakout también es rígida. Los diferentes tipos de fibra se muestran en la figura. 3. Los cables de breakout son la opción preferida para los métodos de terminación directa. Cada subunidad de fibra numerada está protegida por una capa de hilo de aramida y revestida con una cubierta FRNC/LSNH. Las subunidades individuales se cablean y luego se recubren con un compuesto FRNC/LSNH resistente al fuego. Cada fibra utiliza la tecnología de buffer ajustado o la tecnología de buffer semi-ajustado para un excelente pelado de la fibra. 4. Se utiliza un diseño de buffer ajustado junto con elementos de refuerzo individuales para cada fibra. Esto permite la terminación directa del cable de fibra óptica sin usar kits de breakout ni paneles de empalme. Debido a la mayor resistencia de los elementos de Kevlar, los cables de fibra óptica multiconector son más pesados ​​y grandes que los cables de telecomunicaciones con el mismo número de fibras. 5. Un cable de fibra óptica multiconector ofrece un diseño robusto para redes más cortas. Esto puede incluir redes LAN, comunicaciones de datos, sistemas de vídeo y entornos de control de procesos. 6. Dado que los cables de fibra óptica multiconector se encuentran en muchos edificios donde los códigos pueden exigir cables plenum, la mayoría de los cables multiconector cumplen con los requisitos del NEC. El cable está disponible en una variedad de diseños que se adaptan a los requisitos topológicos de entornos hostiles. Hay disponibles con un número de fibras desde símplex hasta 256.

Aplicaciones del cable de conexión de fibra

El diseño de un cable multiconector ofrece ventajas sobre los latiguillos estándar, ya que elimina la necesidad de un sistema de conductos de fibra óptica. Estos cables son especialmente eficaces cuando los racks de equipos se distribuyen en un área extensa (por ejemplo, varias plantas en un edificio grande). El extremo del cable multiconector se comporta como un pigtail estándar. La cubierta exterior del cable se puede pelar.

Los cables de fibra óptica se utilizan para transportar fibras ópticas con terminación directa en el equipo, en lugar de conectarse a un panel de conexión. El cable de fibra óptica consta de dos o más cables símplex agrupados con un elemento de refuerzo y un elemento central recubierto con una cubierta exterior. Estos cables son ideales para el tendido en bandejas expuestas o cualquier aplicación que requiera un cable extra resistente que se pueda conectar directamente al equipo. El cable también es apto para conjuntos de cables preterminados.

Cada fibra tiene su propia cubierta, debajo de una cubierta general. Este tipo de cable suele ser más duradero que el de distribución, pero es más caro, tiene un diámetro exterior mayor y es menos flexible. Este tipo de cable de fibra puede tener terminación punto a multipunto. Se pueden terminar varios dispositivos a través de un solo tendido de cable. Por lo tanto, se puede "brincar" la fibra, ya que cada fibra tiene su propia cubierta. Este cable también es adecuado para aplicaciones directamente enterradas .

Soluciones de cables de conexión de fibra de Fiber-Mart

Los cables de fibra óptica de Fiber-Mart son ideales para instalaciones que requieren un diseño de cable extremadamente robusto y confiable, donde se requiere la máxima protección mecánica y ambiental. Son los cables más fáciles de instalar donde se desea la terminación directa del subcable a un conector y un tendido directo a paneles y equipos.
