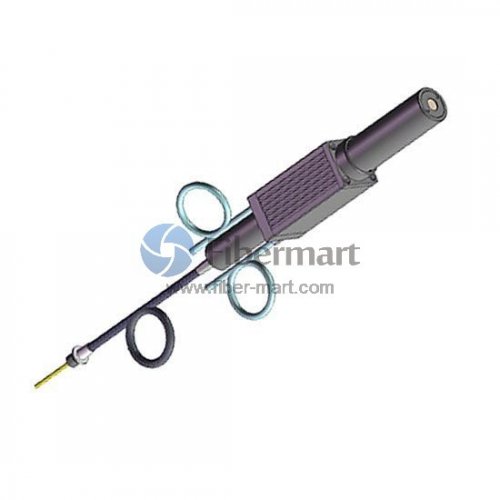

Isolateur de sortie haute puissance 100W 1064nm faisceau d'espace libre collimaté HPCFMI
Composants haute puissance Fiber-Mart HPCFMI-1064-100 est 1064nm 100w 3.0mm tube libre HI1060 fibre 1M Diamètre du faisceau de sortie: 8mm。 Il peut également personnaliser la plage de 780nm à 1550nm et la puissance de traitement de 300mW à 100W ou autre sur demande. Faible perte d'insertion, isolation élevée, tenue en puissance élevée, perte de retour élevée, taux d'extinction élevé et excellente stabilité et fiabilité environnementales.
Caractéristiques
Isolation élevée et manipulation à haute puissance
Taux d'extinction élevé
Faible perte d'insertion et perte de retour élevée
Excellente stabilité environnementale et fiabilité
Applications
Amplificateur à fibre
Capteur fibre
Applications d'instrumentation
Recherche en laboratoire
Caractéristiques
|
Parameters
|
Unit
|
Values
|
|
Center Wavelength
|
nm
|
1064
|
|
Operating Wavelength Range
|
nm
|
±10
|
|
Typ. Peak Isolation
|
dB
|
35
|
|
Min. Isolation in Band (at 25℃)
|
dB
|
30
|
|
Min. Transmission
|
%
|
90
|
|
Nominal Output Beam Diameter
|
mm
|
8±1
|
|
Max. Peak Power
|
kW
|
50
|
|
Max. Optical Power (CW)
|
W
|
100,200,500
|
|
Min. Return Loss
|
dB
|
50
|
|
Fiber Type
|
-
|
LMA-GDF-20/25/30-250 ,20/400 fiber
|
|
Fiber Length(B)
|
m
|
>1.0
|
|
Armoured Length(A)
|
m
|
2.5 & 3.0
|
|
Tensile Load
|
kg
|
1
|
|
Operation Temperature
|
℃
|
0 ~ +50
|
|
Storage Temperature Range
|
℃
|
-20 ~ +75
|

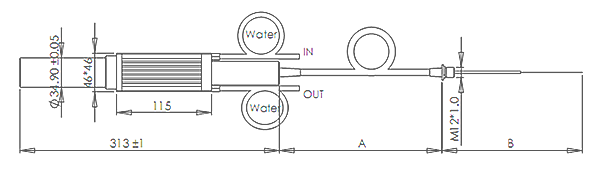

Dimension
Informations sur la commande
|
Item |
Wavelength |
Optical Power |
Fiber Type |
Package Dimensions |
Output Beam Diameter |
Fiber Jacket on Input & Length (A) |
Fiber Length |
Connector Type on in&out |
|
HPCFMI-1064-100 |
1=1064
S=Specify
|
50=50W
S=Specify |
1=HI1060 fiber
2= LMA fiber
S=Specify |
C–Circle Type
Q–Quadrate Type |
08=8mm
S=Specify |
C25–3mm=Loose Cable&2.5m Length
A25–3mm=3mm Armoured Cable&2.5m Length
B25–6mm=6mm Armoured Cable&2.5m Length |
1=1m
S=Specify |
N=None
S=Specify |
