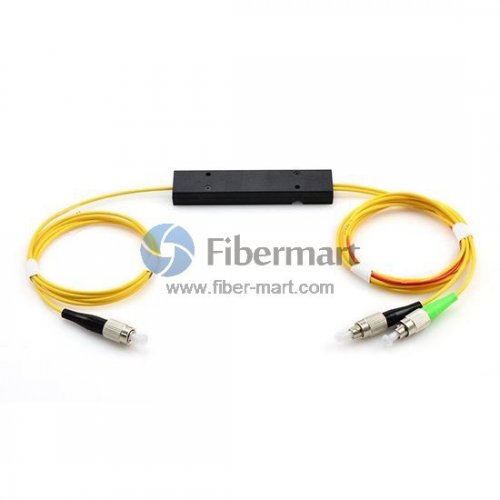

Circulateur Optique Insensible à la Polarisation 3 Ports 1310nm
Le circulateur optique à trois ports de Fiber-Mart permet à la lumière de se déplacer dans une seule direction. Un signal entrant dans le port 1 sortira du port 2 avec une perte minimale, tandis qu'un signal entrant dans le port 2 sortira du port 3 avec une perte minimale. La lumière entrant dans le port 2 subit une grande perte au port 1 et la lumière entrant dans le port 3 subit une grande perte aux ports 2 et 1. Les circulateurs optiques sont des dispositifs non réciproques. Cela signifie que toute modification des propriétés de la lumière causée par le passage à travers l'appareil n'est pas inversée en se déplaçant dans la direction opposée.
Le circulateur optique est largement utilisé dans les systèmes de communication avancés et les systèmes de capteurs à fibre optique.
Tous les produits Fiber-Mart sont soumis à des tests de qualification.
Caractéristiques
Reflet du bas du dos
Taux d'extinction élevé
Faible perte d'insertion
Perte de rendement élevée
Applications
Système DWDM
Multiplexage Add-Drop
Amplificateur à fibre
Capteur à fibre
Dispositifs de compensation de dispersion chromatique
Réseau de Bragg en fibre
Schéma d'application
Comme le montre l'image : Les canaux DWDM d'entrée sont couplés au port 1 de l'appareil avec un appareil FBG connecté au port 2. La longueur d'onde unique réfléchie par le FBG rentre ensuite dans le circulateur dans le port 2 et est acheminée en conséquence vers le port 3. Le reste les signaux traversent le FBG et sortent sur la fibre supérieure.
Circulateur utilisé pour supprimer un canal optique d'un système DWDM à l'aide d'un réseau de Bragg à fibre.
Comme le montre l'image : Un circulateur est situé aux deux extrémités de la fibre. Chaque circulateur fonctionne pour ajouter un signal dans une direction tout en supprimant le signal dans l'autre. Voir l'exemple à gauche.
Le circulateur peut être utilisé pour envoyer des signaux optiques à travers une seule fibre dans deux directions.
Dimension
Exemple d'image
Informations sur la commande
|
wavelength |
Type |
Grade |
Pigtail Type |
Length |
Connector |
1310nm
1480nm
1550nm
1585nm
1520~1620nm |
3 Ports
4 Ports |
P Grade |
250um bare fiber
900um loose tube
3mm loose tube
2mm loose tube |
0.5m
0.8m
1.0m
1.5m
2.0m
Custom |
None
FC UPC/APC
SC UPC/APC
LC UPC/APC
ST UPC/APC
E2000 UPC/APC
MU |
Noter:
1. Longueur d'onde : Fiber-Mart peut personnaliser toute autre longueur d'onde selon vos besoins.
2. Longueur : La longueur par défaut du câble est de 1 M, Fiber-Mart peut également fournir 0,5 M, 0,8 M, 1,5 M, 2,0 M, etc.
3. Connecteur : Chaque port du circulateur peut être avec n'importe quel connecteur tel que FC/LC/SC/ST, etc. Veuillez nous contacter par e-mail à [email protected] ou appelez le +1-205-282-9089 si vous en avez besoin.
Type
Parameter |
3 Port |
4 Port |
|
Operating wavelength (nm) |
1310, 1480,1550,1585,(+/-30) |
C+L(1520~1620) |
1310,1480,1550,1585,(+/-30) |
C+L (1520~1620) |
|
Isolation (λc,23℃ all sop) (dB) |
≥40 |
≥40 |
≥40 |
≥40 |
|
Isolation (Over all λ, T, sop) (dB) |
≥35 |
≥30 |
≥35 |
≥30 |
|
Insertion Loss (λc,0~70℃ all sop) (dB) |
Grade P |
≤0.8 |
≤1.1 |
≤0.8 |
≤1.2 |
|
Grade A |
≤1.0 |
≤1.2 |
≤1.0 |
≤1.3 |
|
PDL (dB) |
≤0.15 |
≤0.20 |
|
Return loss (dB) |
≥50 |
|
PMD (ps) |
≤0.1 |
|
Directivity |
≥50 |
|
Power handling (mW) |
≤300 |
|
Fiber Type |
SMF-28e |
|
Operating temperature (℃) |
0 ~ +70 |
|
Storage temperature (℃) |
-40 ~ +85 |
|
Package Dimensions (mm) |
For bare fiber of 900um loose tube |
φ5.5×L50(P2) |
φ5.5×L68(P5) |
φ5.5×L64(P8) |
|
For 3mm cable |
L98XW14.5XH8.5(P6) |
L90XW20XH9.5(P9) |
L80xW12xH10(P7) |
