Pratiques d'installation des câbles à fibres optiques (intérieur et extérieur)

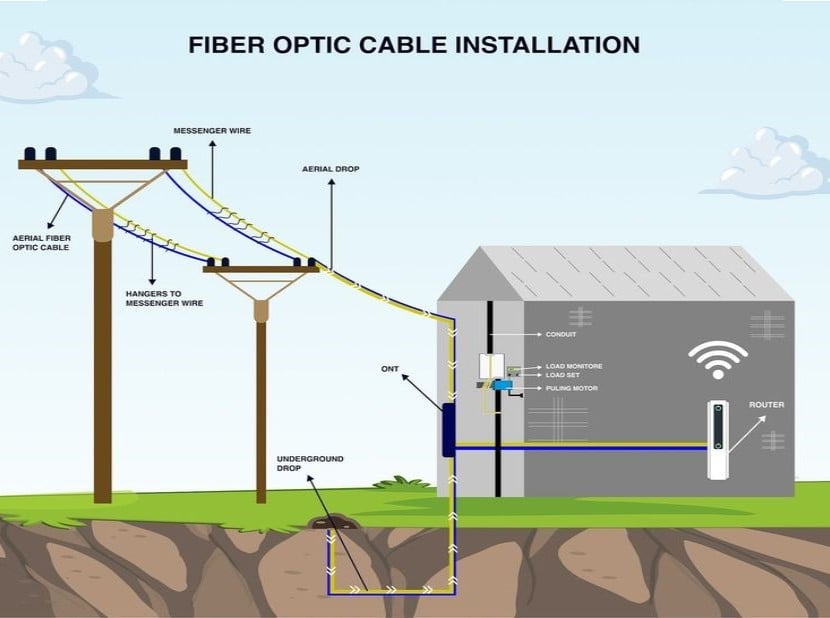

L'installation de la fibre optique à domicile ou au bureau est un excellent moyen d'améliorer la vitesse et la bande passante de votre réseau, mais elle peut s'avérer complexe pour les installateurs inexpérimentés. La qualité de l'installation de la fibre optique est essentielle à la construction d'infrastructures réseau performantes, fiables et évolutives : elle influe directement sur l'efficacité de la transmission des données, l'intégrité du signal, la durée de vie du câble et la disponibilité globale du réseau. Si le choix du câble à fibre optique adapté à l'environnement de déploiement est crucial, le respect des bonnes pratiques éprouvées (et de techniques simples et pratiques) garantit une installation fluide et efficace et permet de tirer pleinement parti des avantages inhérents au câble (bande passante élevée, faible atténuation, immunité aux interférences électromagnétiques). Ce guide intègre les meilleures pratiques structurées du secteur à des conseils d'installation pratiques, classés par scénarios d'application, et met l'accent sur les points clés à prendre en compte pour éviter les erreurs courantes. Pour les lecteurs novices en matière de fibre optique, la consultation d'un guide de base sur les principes de la fibre optique est recommandée afin de mieux comprendre les recommandations présentées ci-dessous.

Préparation avant installation des câbles à fibres optiques



Avant toute installation de fibre optique, en intérieur ou en extérieur, pour un usage résidentiel ou commercial, une planification préalable rigoureuse est essentielle pour minimiser les retards, réduire le gaspillage de matériel, éviter les reprises coûteuses et prévenir les erreurs. Cette étape est la clé d'une installation fluide, conforme et durable. Voici les principales étapes et conseils pratiques :



Sélection du type de câble



Choisissez le câble à fibre optique adapté à son environnement de déploiement. Les câbles d'intérieur doivent respecter les normes de sécurité incendie (par exemple, les indices OFNR et OFNP) et être suffisamment flexibles pour les installations dans des espaces restreints, tandis que les câbles d'extérieur nécessitent un blindage, des barrières contre l'humidité et une résistance aux UV pour supporter les conditions difficiles. Il est crucial de ne pas mélanger les types de fibres : la fibre monomode (SMF, cœur de 9 µm) et la fibre multimode (MMF, cœur de 50 µm ou 62,5 µm) sont incompatibles, et même au sein de la fibre MMF, les câbles de 50 µm et 62,5 µm ne doivent pas être mélangés ; cela réduit l'efficacité, provoque des dysfonctionnements et engendre des confusions. Regroupez les fibres identiques à l'aide de colliers de serrage ou d'étiquettes pour une identification facile. La fibre SMF est idéale pour les installations extérieures longue distance, tandis que la fibre MMF convient aux applications intérieures de courte portée.







Étude de site et planification d'itinéraire



Effectuez une étude de site détaillée pour cartographier le parcours d'installation, identifier les dangers potentiels (réseaux existants, obstacles structurels, arêtes vives, etc.) et déterminer le chemin optimal, en privilégiant la distance la plus courte possible. Un chemin plus court permet une transmission du signal plus rapide, minimise la longueur de tirage et réduit le risque de rupture de câble. Pour les installations extérieures, vérifiez l'emplacement des réseaux souterrains (via les services de marquage) afin d'éviter tout dommage accidentel. Pour les installations intérieures, planifiez des chemins qui minimisent les coudes et réduisent l'exposition des câbles d'alimentation. Élaborez un schéma des ports (indiquant le nom de chaque port, l'emplacement du panneau de brassage, des baies réseau et autres équipements) pour guider le cheminement et le raccordement des câbles ; ce schéma sert également de référence pour le dépannage des problèmes de réseau.





Déterminer la longueur du câble et préparer l'outil



Calculez la longueur de câble exacte nécessaire pour votre installation afin d'éviter les commandes insuffisantes (et les frustrations) ou excessives (et le gaspillage). Les installations étant rarement linéaires, prévoyez une longueur de câble supplémentaire pour pallier les changements de direction imprévus et éviter de surcharger la fibre. Rassemblez à l'avance tous les outils et matériaux nécessaires, notamment les tire-fibres, les moniteurs de charge (pour contrôler la tension), les lubrifiants compatibles, les accessoires de gestion des câbles (goulottes, crochets en J, attaches), les soudeuses à fusion, les cliveuses et les appareils de test (testeur de continuité, localisateur visuel de défauts/VFL, réflectomètre optique, source lumineuse, wattmètre). Assurez-vous que tous les outils sont calibrés et en bon état de fonctionnement.



Vérification de conformité et tests préalables à l'installation



Vérifiez la conformité aux codes du bâtiment locaux, aux normes industrielles (par exemple, TIA/EIA-568, IEC 60332) et aux réglementations de sécurité (par exemple, normes de sécurité incendie, permis de travaux). Testez les câbles à fibres optiques avant l'installation afin d'éviter l'utilisation de câbles défectueux ou non conformes : utilisez un testeur de continuité pour vérifier l'intégrité des fibres ; si toutes les fibres sont conformes, vous pouvez procéder à l'installation. Un localisateur visuel de défauts (LVD) peut également identifier les coupures dans les câbles avant l'installation.

Meilleures pratiques d'installation de câbles à fibre optique en intérieur



L'installation de câbles à fibre optique en intérieur se fait principalement dans les bâtiments commerciaux, les bureaux, les centres de données, les habitations et les lieux de travail. Les priorités essentielles sont la sécurité (résistance au feu, faible émission de fumée), la protection des câbles (minimisation des flexions, torsions et contraintes), un acheminement organisé et la compatibilité avec l'infrastructure existante. Vous trouverez ci-dessous des bonnes pratiques ainsi que des conseils pratiques pour les situations courantes en intérieur :

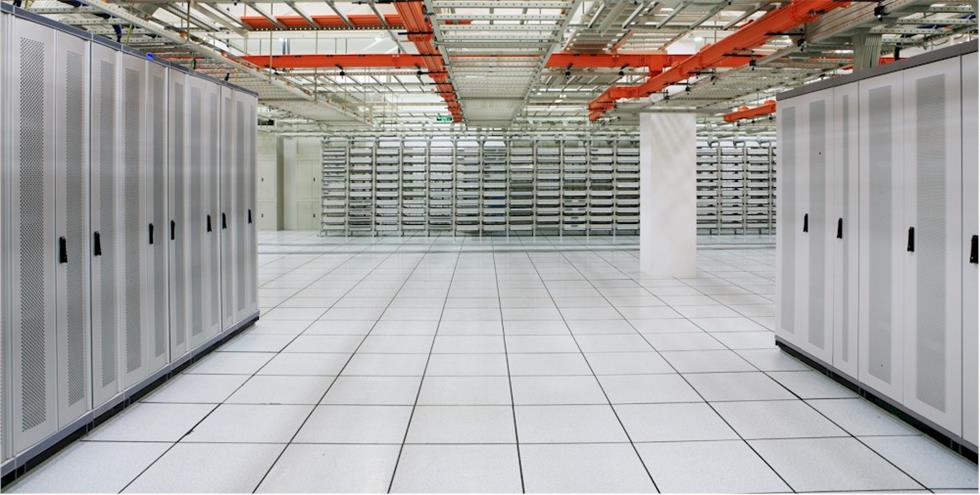

Installations de plafonds et de planchers surélevés

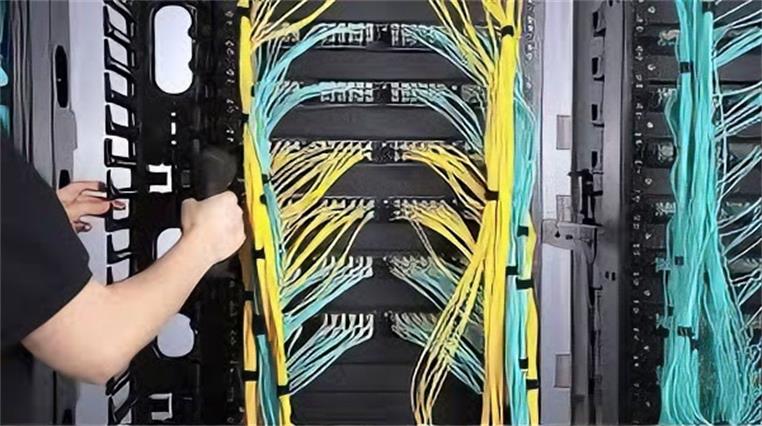

Les faux plafonds et les planchers techniques sont les emplacements d'installation intérieure les plus courants, car ils facilitent le passage des câbles tout en les dissimulant. Pour garantir la fiabilité et éviter tout dommage :



• Support et organisation des câbles : Soutenez les câbles à fibres optiques à intervalles réguliers (tous les 1,5 à 2 mètres) à l’aide de chemins de câbles, de crochets en J ou d’échelles à câbles afin d’éviter leur affaissement (qui entraîne une perte de signal) et la surcharge des supports (un poids excessif écrase les fibres). Ne laissez jamais les fibres pendre librement : le contact avec le sol ou les murs les expose à des risques.

● Évitez de plier, de tordre et les arêtes vives : les fibres optiques sont fragiles (en verre, aussi fines qu’un cheveu) et peuvent se casser en cas de mauvaise manipulation. Évitez de plier ou de tordre les câbles ; si un cintrage est nécessaire, ne dépassez jamais le rayon de courbure minimal préconisé par le fabricant (généralement 10 à 15 fois le diamètre du câble pour les courbures statiques, 20 à 30 fois pour les courbures dynamiques). Utilisez une gaine souple et lisse à paroi intérieure lisse pour protéger les câbles des arêtes vives et réduire les risques de casse ; évitez les gaines à surface intérieure rugueuse ou à arêtes vives.

● Sécurité et accessibilité : Utilisez des câbles coupe-feu (OFNR pour les gaines techniques, OFNP pour les plénums) conformément aux normes de construction. Éloignez les câbles des sources de chaleur (par exemple, les conduits de ventilation, les luminaires) et assurez un accès dégagé pour la maintenance et les tests ultérieurs.

Installations en armoire et en centre de données

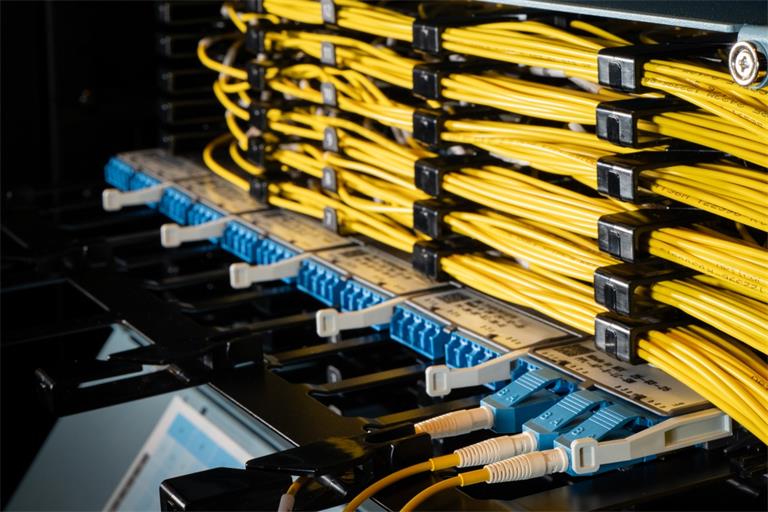

Les centres de données et les baies d'équipements nécessitent une gestion précise des câbles pour prendre en charge les connexions haute densité et faciliter la maintenance. Les bonnes pratiques comprennent :



• Organisation et séparation des câbles : utilisez des panneaux de brassage et des chemins de câbles pour organiser les câbles ; séparez les câbles à fibres optiques des câbles d’alimentation (écart minimal de 30 cm) afin d’éviter les interférences électromagnétiques (IEM). Étiquetez clairement tous les câbles et cordons de brassage ; cela complète votre schéma de câblage et évite toute confusion lors de la maintenance.

● Minimiser les contraintes et les courbures : Évitez toute tension excessive lors du passage des câbles dans les armoires. Utilisez des guides-câbles et des serre-câbles pour protéger les connecteurs et les épissures, et acheminez les cordons de brassage sans coudes brusques. Fixez les câbles avec des colliers de serrage (sans trop serrer) pour éviter tout dommage.

● Épissage et terminaison : Effectuez l’épissage par fusion dans un environnement propre et exempt de poussière pour des connexions à faibles pertes. Utilisez des connecteurs de haute qualité (par exemple, SC, LC, FC) et respectez les procédures de terminaison appropriées. Testez tous les épissures et connexions à l’aide d’un réflectomètre optique (OTDR) après l’installation afin de vérifier l’intégrité du signal.

Installations de colonnes montantes et verticales



L'installation de colonnes montantes consiste à acheminer des câbles verticalement entre les étages d'un bâtiment, ce qui nécessite une attention particulière au support des câbles, à leur tension et aux limites de hauteur de levage :

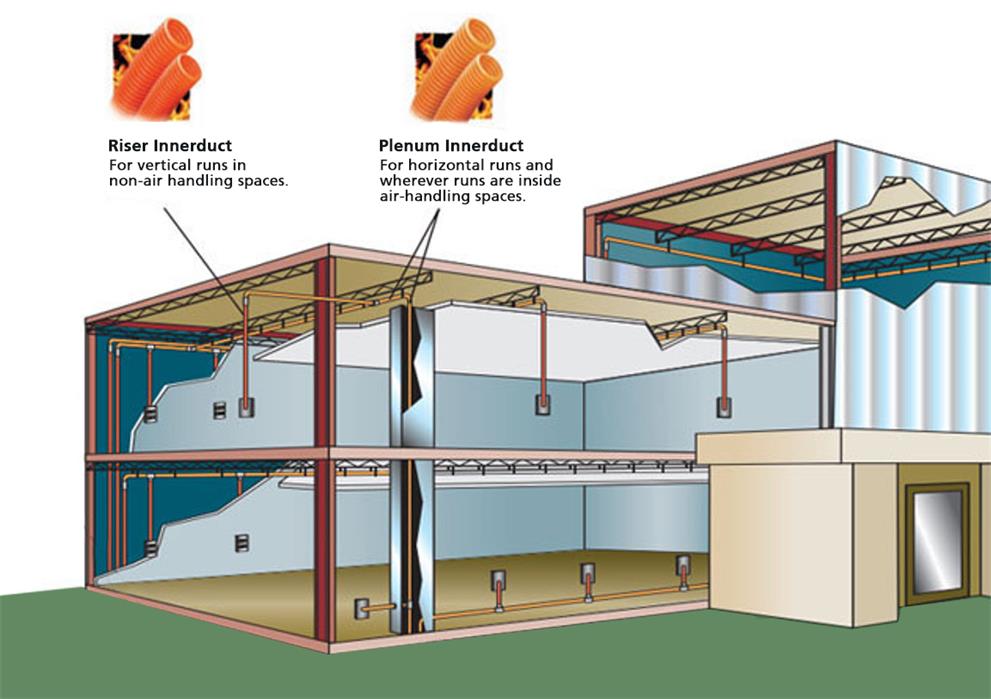

• Caractéristiques des câbles et conformité de la hauteur de levage : Utilisez des câbles de type OFNR (Oxford Fire Road Neighborhood) pour les travaux verticaux afin de respecter les normes de sécurité incendie. Lors de l’achat des câbles, vérifiez leur hauteur de levage maximale (la distance verticale qu’ils peuvent couvrir en toute sécurité) ; un dépassement de cette limite augmente le risque de rupture. Pour les pentes raides, utilisez des supports supplémentaires.

● Support vertical et technique de traction : Utilisez des serre-câbles ou des supports pour maintenir les câbles verticaux aux intervalles préconisés par le fabricant (généralement tous les 6 à 10 mètres) afin de répartir le poids uniformément. Évitez de tirer les câbles de bas en haut, car cela applique une charge excessive. Tirez plutôt de haut en bas et laissez un peu de mou à chaque étage pour d’éventuels ajustements.

● Directives du fabricant : Suivez les instructions spécifiques du fabricant de câbles pour l'installation verticale, car différentes conceptions (par exemple, câbles de distribution, câbles de dérivation) peuvent avoir des exigences uniques.

Meilleures pratiques d'installation de câbles à fibre optique en extérieur



L'installation de câbles à fibre optique en extérieur implique leur déploiement dans des environnements difficiles et imprévisibles : humidité, températures extrêmes, rayonnement UV, dommages physiques et aléas climatiques. L'objectif est de garantir la durabilité, l'intégrité du signal et la fiabilité à long terme, en utilisant des techniques pratiques pour éviter les erreurs courantes. Voici les bonnes pratiques pour les méthodes d'installation extérieures les plus fréquentes :

Installation de conduits (souterrains)

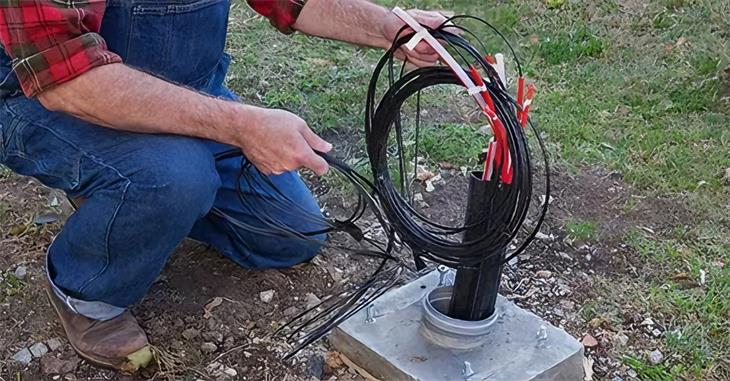

L'installation de conduits consiste à faire passer les câbles à fibres optiques dans des conduits de protection enterrés, offrant une protection élevée contre les dommages physiques. Les principales bonnes pratiques comprennent :



● Préparation des conduits : Utiliser des conduits en polyéthylène haute densité (PEHD) flexibles et résistants à la corrosion. Installer les conduits avec une pente de 1 à 2 % pour l’évacuation de l’eau et lisser tous les points de transition (coudes, jonctions) afin d’éviter les arêtes vives. Appliquer un lubrifiant compatible sur la gaine du câble pour réduire les contraintes de traction et les risques de rupture, ce qui est essentiel pour les installations sur de longues distances.

• Tirage de câble : Utilisez un tire-câble avec un indicateur de charge pour vous assurer que la tension ne dépasse pas la limite du fabricant (généralement 200 à 400 N pour les câbles extérieurs). Utilisez un tire-câble ou une aiguille de tirage pour guider le câble dans la gaine et évitez de tirer excessivement (une des principales causes de rupture des fibres).

● Coudes et longueurs de conduits : Maintenez un rayon de courbure minimal de 10 fois le diamètre du conduit et limitez les longueurs à 30 mètres (100 pieds) entre les boîtes de tirage, avec pas plus de deux coudes à 90 degrés par longueur pour minimiser la tension.

● Profondeur d'enfouissement : Enterrez le conduit à une profondeur de 1 à 2 mètres pour réduire les dommages causés par les fouilles et balisez le tracé avec des rubans ou des marqueurs d'avertissement.

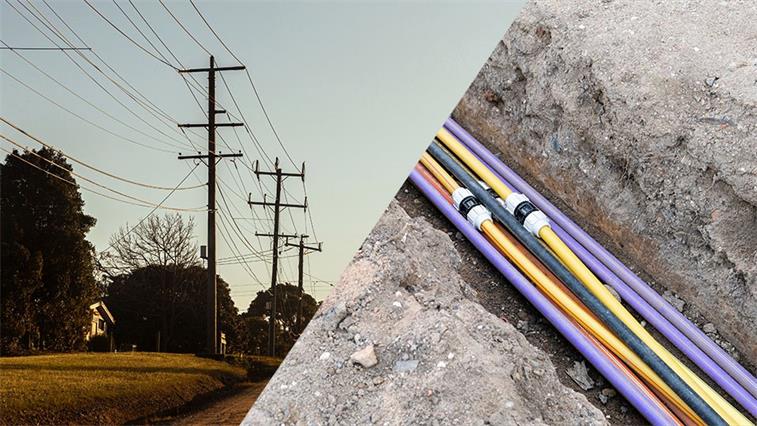

Installation enterrée directement



L'installation enterrée directe consiste à placer les câbles à fibre optique directement dans le sol, sans conduit de protection, ce qui la rend économique pour les longues distances. Les bonnes pratiques comprennent :



●  Choix du câble : Utilisez des câbles blindés enterrés directement, avec gaine renforcée (par exemple, TPU, PE) et barrière anti-humidité, pour résister à la pression du sol, à l’humidité, aux rongeurs et aux produits chimiques. Les câbles blindés industriels offrent une durabilité accrue pour les conditions souterraines difficiles.

● Préparation du site : Dégagez le passage des pierres, des racines et des objets pointus (qui endommagent les fibres fragiles). Creusez une tranchée de 1,2 à 1,5 mètre de profondeur (sous la ligne de gel) pour prévenir les dommages liés aux variations de température (gel, dégel).

● Mise en place du câble : Placez une couche de sable de 10 à 15 cm au fond de la tranchée pour amortir le câble, posez-la uniformément (évitez les torsions/plis) et recouvrez-la d'une autre couche de sable avant de remblayer – cela protège contre la friction et les débris pointus.

● Protection et signalisation : Installez des balises d'avertissement tous les 50 à 100 mètres. Utilisez une protection supplémentaire (par exemple, des dalles de béton) à proximité des zones à fort trafic (routes, allées).

Installation aérienne

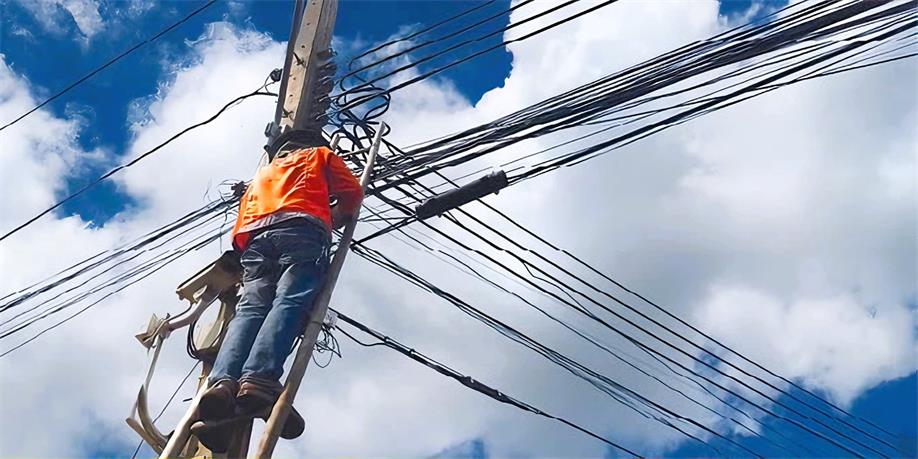

L'installation aérienne consiste à fixer les câbles à fibre optique sur des poteaux, des pylônes ou les façades de bâtiments. Cette solution est idéale pour les longues distances où l'installation souterraine est impossible. Les bonnes pratiques comprennent :



● Choix du câble : Utilisez des câbles aériens autoportants (par exemple, ADSS, OPPC) avec un fil porteur intégré pour une meilleure résistance au vent, au gel, aux UV et aux variations de température. Les câbles de raccordement FTTA (Fiber to the Antenna) sont recommandés pour une résistance accrue aux intempéries dans les applications de télécommunications.

• Fixation sur poteau : Fixez les câbles aux poteaux à l’aide de colliers ou de supports, en veillant à ce que le câble porteur supporte le poids (et non la fibre optique). Maintenez une distance de sécurité par rapport aux lignes électriques afin d’éviter tout risque d’électrocution.

● Contrôle de la flèche et de la tension : Maintenez une flèche optimale (0,5 à 1 % de la longueur de portée) entre les poteaux afin de réduire la tension. Utilisez un capteur de charge pour éviter un serrage excessif, qui fragilise les fibres. Évitez de tirer excessivement ; laissez du mou pour prévenir la rupture.

● Protection contre les intempéries : Installez des boîtiers étanches pour les épissures/connecteurs afin d’empêcher toute infiltration d’humidité. Utilisez des rubans/mastics résistants aux UV pour protéger les gaines des câbles.

Installation sous-marine/sous-marine



Les câbles à fibres optiques sous-marins sont utilisés pour les communications intercontinentales et côtières longue distance, ce qui exige une résistance à l'eau et une durabilité supérieures. Les bonnes pratiques comprennent :

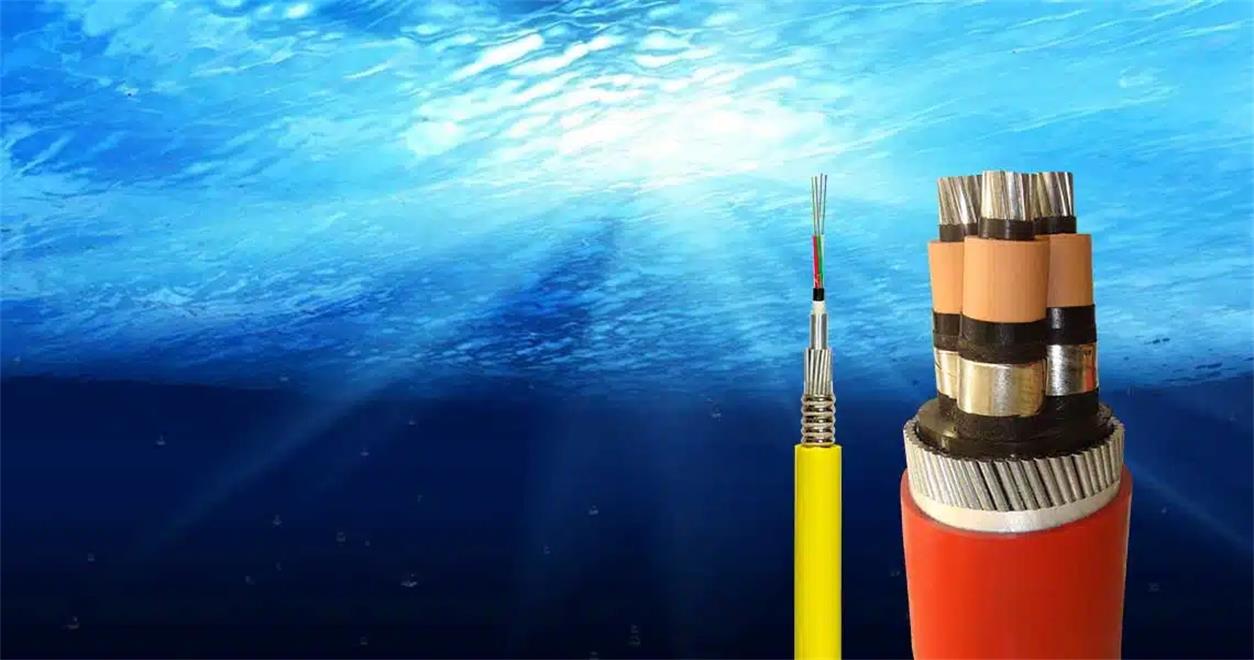

● Conception des câbles : Utilisez des câbles sous-marins avec une protection multicouche (tubes remplis de gel, ruban anti-humidité, blindage en acier) pour empêcher les infiltrations d'eau et les dommages causés par la vie marine (par exemple, les requins) ou les ancres.

● Planification de l’itinéraire : Évitez les voies de navigation à fort trafic, les récifs coralliens et les courants forts. Effectuez des relevés détaillés des fonds marins pour identifier les dangers (rochers, épaves).

●  Techniques d'installation : Utiliser des navires câbliers spécialisés équipés de capteurs de profondeur et de systèmes de contrôle de tension pour une pose uniforme des câbles. Enterrer les câbles à une profondeur de 1 à 2 mètres dans les zones côtières peu profondes afin de les protéger des ancres et des vagues.

● Tests et surveillance : Effectuer des tests complets après l'installation (OTDR, tests de puissance optique) et mettre en œuvre une surveillance en temps réel pour détecter rapidement les pannes.

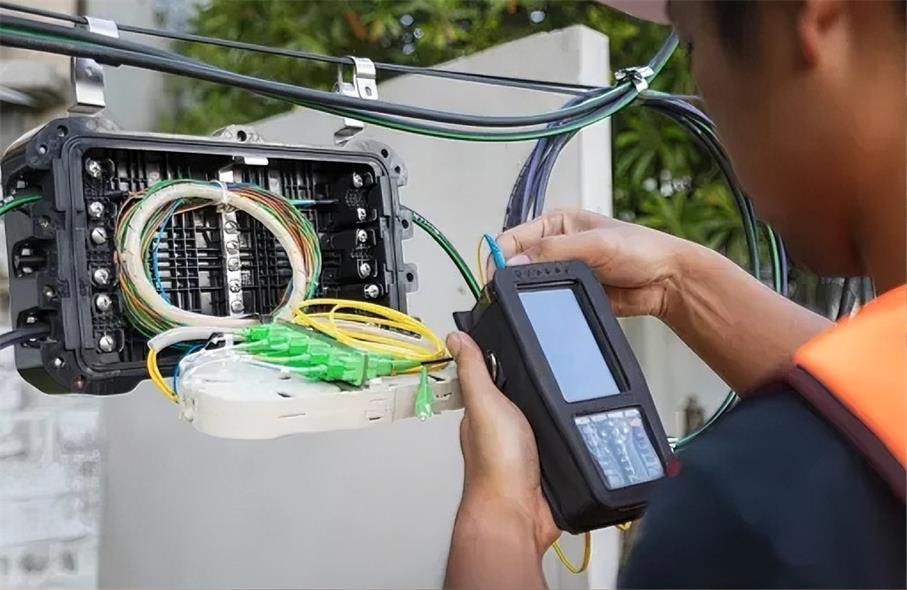

Tests et maintenance après installation



Les tests post-installation sont essentiels pour vérifier la qualité de l'installation et garantir que le réseau répond aux exigences de performance ; ils complètent les tests pré-installation permettant de détecter les problèmes survenus lors du déploiement. Les pratiques clés comprennent :



● Contrôle d'intégrité du signal et détection des défauts : Utilisez un réflectomètre optique (OTDR) pour mesurer l'atténuation du signal et détecter les défauts (pertes d'épissure, coupures). Testez toutes les épissures, les connecteurs et les câbles afin de respecter les normes en vigueur (≤ 0,3 dB par épissure, ≤ 0,5 dB par connecteur). Utilisez un analyseur de fibre optique (VFL) pour identifier les coupures survenues lors de l'installation et remédiez aux problèmes en réparant ou en remplaçant les fibres endommagées.

• Inspection visuelle : inspecter tous les câbles, épissures et connecteurs afin de détecter tout dommage, connexion desserrée ou mauvais acheminement. S’assurer que les boîtiers sont étanches et bien fixés, et que les câbles ne présentent aucune torsion ou courbure excessive.

● Documentation : Conservez des enregistrements détaillés, notamment les schémas de routage, les emplacements des épissures, les types de câbles, les résultats des tests et le schéma des ports créé lors de la pré-installation. Ces éléments sont essentiels pour le dépannage, la maintenance et les mises à niveau.

• Maintenance régulière : Mettre en œuvre un plan de maintenance programmée pour inspecter les câbles, nettoyer les connecteurs et tester périodiquement l’intégrité du signal. Pour les installations extérieures, vérifier l’absence de dommages environnementaux (dégâts causés par les intempéries, infestations de rongeurs) et effectuer les réparations nécessaires.





Câbles à fibre optique recommandés par FiberMart



Pour répondre aux différents scénarios d'application et exigences de projet, Fiber-Mart a sélectionné des câbles à fibres optiques performants et économiques, couvrant les trois catégories (intérieur, extérieur et armé), afin de s'adapter précisément à vos besoins. Cliquez sur les liens ci-dessous pour consulter les paramètres détaillés des produits, les spécifications techniques et obtenir un devis :



● Recommandations concernant les câbles à fibre optique d'intérieur : Câbles de brassage à fibre optique d'intérieur Fibermart

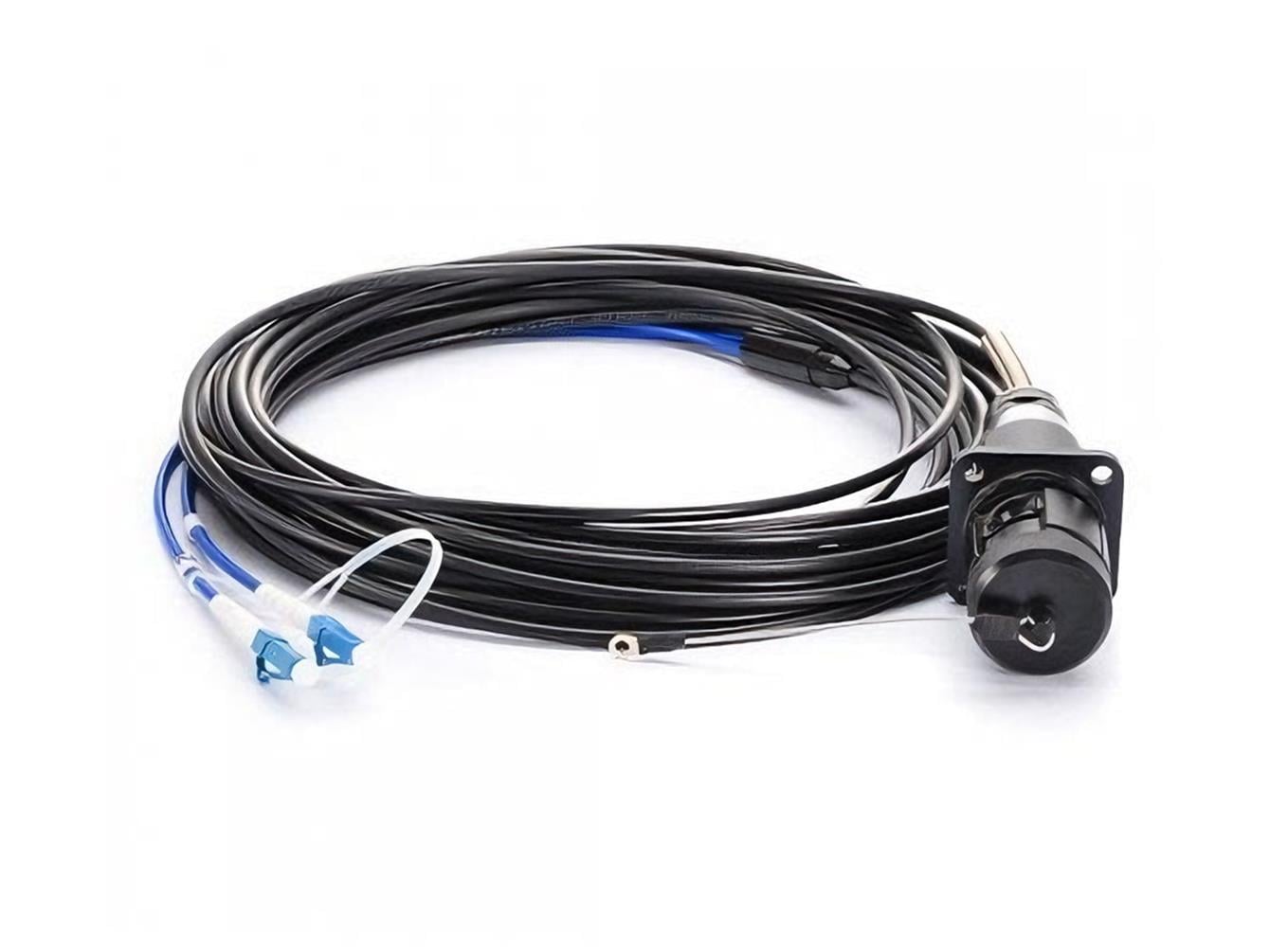

● Recommandations concernant les câbles à fibres optiques d'extérieur : Câbles à fibres optiques industriels Fibermart

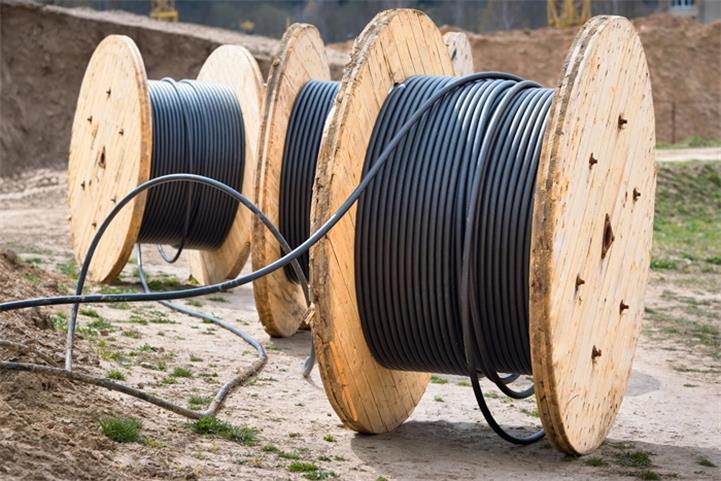

● Recommandations concernant les câbles à fibres optiques blindés :  Câbles à fibres optiques blindés Fibermart
