Comment construire un réseau fibre optique fiable pour un campus : un guide complet

Un campus universitaire moderne se compose de divers bâtiments tels que des bibliothèques, des salles de classe, des laboratoires et des résidences universitaires. Ces éléments dispersés nécessitent un réseau unifié pour les connecter et former le réseau du campus.

L'objectif de conception d'un réseau de campus est de fournir une connectivité haut débit, fiable et sécurisée dans une zone physique limitée.

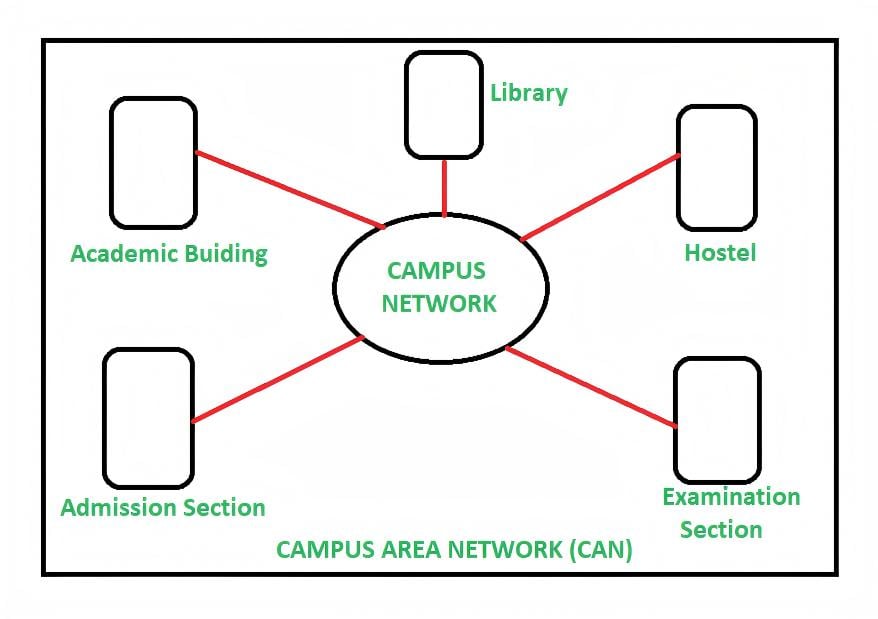

Concepts fondamentaux des réseaux de campus

Un réseau de campus, généralement appelé réseau de zone de campus (CAN), dessert une zone géographique relativement concentrée, comme un campus universitaire, un parc d'activités ou un complexe hospitalier.

Contrairement aux réseaux étendus (WAN) qui couvrent des villes ou des pays entiers, les caractéristiques déterminantes d'un réseau de campus sont sa portée géographique limitée et sa gestion organisationnelle unifiée.

Cela signifie que l'ensemble de l'infrastructure d'un réseau de campus est généralement détenu et exploité par une seule organisation (comme une université ou une entreprise), ce qui permet un contrôle centralisé, des politiques de sécurité uniformes et une gestion efficace des ressources.

Techniquement, un réseau de campus interconnecte les réseaux locaux (LAN) de plusieurs bâtiments via un réseau dorsal à haut débit, créant ainsi un environnement réseau unifié. Cela permet aux utilisateurs situés dans différents bâtiments d'accéder de manière transparente aux ressources, applications et services partagés.

Les réseaux universitaires doivent fournir des connexions stables à des centaines, des milliers, voire des dizaines de milliers d'utilisateurs simultanés, répondant à des besoins divers allant de la navigation web de base au streaming vidéo HD et aux applications de réalité virtuelle.

Avantages significatifs d'un réseau de campus robuste

Un réseau de campus bien conçu et mis en œuvre offre des avantages considérables à une organisation, l'amélioration de l'efficacité de la communication et de la collaboration ainsi que le renforcement de la gestion de la sécurité étant deux des plus importants.

Une communication et une collaboration efficaces constituent un atout majeur d'un réseau de campus moderne. Elles éliminent les barrières de communication entre les bâtiments et les départements, offrant une connectivité fluide qui permet la collaboration en temps réel, le partage de fichiers et l'accès aux applications sur l'ensemble de l'infrastructure du campus.

Cette connectivité améliorée offre une prise en charge robuste de la vidéoconférence, des communications unifiées et des outils de productivité basés sur le cloud.

La gestion centralisée de la sécurité et des politiques constitue un autre atout majeur. Grâce à un réseau de campus, une organisation peut mettre en œuvre et appliquer des politiques de sécurité cohérentes sur l'ensemble des bâtiments et segments de réseau à partir d'une plateforme de gestion centralisée.

Cette approche unifiée simplifie la conformité, réduit les vulnérabilités de sécurité et offre une visibilité complète sur le trafic réseau.

L'amélioration des performances et de la fiabilité  est également essentielle pour un réseau de campus. En optimisant le flux de trafic, en mettant en œuvre des politiques de qualité de service (QoS) et en fournissant des chemins de connexion redondants entre les systèmes critiques, un réseau de campus offre des performances supérieures à celles de plusieurs réseaux indépendants.

Cette fiabilité accrue est essentielle pour la prise en charge des applications critiques et des processus en temps réel.

Éléments clés de la conception d'un réseau de fibre optique de campus

La fibre optique est devenue le support de transmission privilégié des réseaux dorsaux de campus modernes, principalement grâce à sa large bande passante et à son immunité aux interférences électromagnétiques. Lors du choix de la fibre, les concepteurs de réseau doivent opter pour la fibre monomode ou multimode en fonction de la distance de transmission et des besoins en bande passante.

La fibre monomode  possède un petit diamètre de cœur (environ 8 à 10 micromètres), utilise une source de lumière laser et convient à la transmission longue distance, dépassant souvent 40 kilomètres. Elle offre une capacité de bande passante plus élevée, ce qui la rend idéale pour l'infrastructure dorsale des campus, en particulier pour connecter des bâtiments éloignés les uns des autres.

La fibre multimode  possède un diamètre de cœur plus important (environ 50 à 62,5 micromètres), utilise une source lumineuse LED et est parfaitement adaptée aux applications à courte distance, ne dépassant généralement pas 2 kilomètres. Sa bande passante est suffisante pour les besoins des réseaux intra-bâtiment ou de campus, et elle est moins coûteuse et plus simple à installer.

Le tableau ci-dessous compare les principales différences entre les réseaux de campus traditionnels et les réseaux de campus entièrement optiques :

Il est également nécessaire de déterminer le nombre de fibres optiques lors de la conception d'un réseau de fibre optique. Cela implique d'analyser les besoins actuels et futurs en bande passante, la topologie du réseau et les considérations de redondance.

Le choix des types et des quantités de fibres nécessite une analyse détaillée, comprenant l'évaluation des besoins actuels des applications, la prévision de la croissance future et la prise en compte des facteurs uniques de l'environnement spécifique du campus.

Un réseau de fibre optique de campus comprend généralement plusieurs composants clés : un réseau dorsal servant de cœur à haut débit reliant les différentes zones du campus ; une couche de distribution de fibres reliant les bâtiments individuels au réseau dorsal ; et une couche d’accès reliant les appareils des utilisateurs finaux au réseau.

Considérations pratiques relatives aux réseaux de fibre optique sur les campus

La topologie  est un élément essentiel de la conception d'un réseau de campus. Il est impératif de déterminer la topologie de câblage du campus avant de finaliser le choix des types de fibres optiques afin de concevoir efficacement l'infrastructure câblée.

Les topologies de réseau de campus courantes comprennent les structures en étoile, en anneau et en maillage, chacune ayant des cas d'utilisation et des caractéristiques de redondance spécifiques.

Le choix du nombre de fibres optiques  est une autre décision cruciale. Déterminer le nombre de brins nécessaires pour le réseau dorsal du campus exige une analyse détaillée, incluant l'évaluation des besoins actuels et futurs en bande passante, des types d'applications et des projections de croissance du réseau.

Les concepteurs doivent prendre en compte les chemins redondants, les exigences d'interconnexion entre les différents bâtiments et les stratégies potentielles de segmentation du réseau.

Les réseaux de campus modernes doivent répondre à des exigences diverses en matière d'isolation des services. Un réseau de campus doit non seulement satisfaire les besoins d'accès à Internet des étudiants et du personnel, mais aussi prendre en charge les différents besoins d'acquisition et de transmission d'informations de l'établissement.

Les technologies d'isolation de service courantes comprennent :

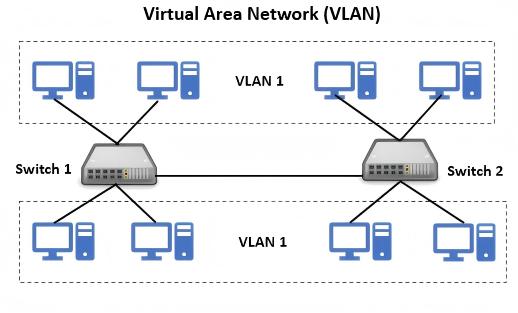

●  Technologie VLAN : Divise un réseau local physique en plusieurs réseaux locaux logiques, améliorant la sécurité et limitant la portée du domaine de diffusion.

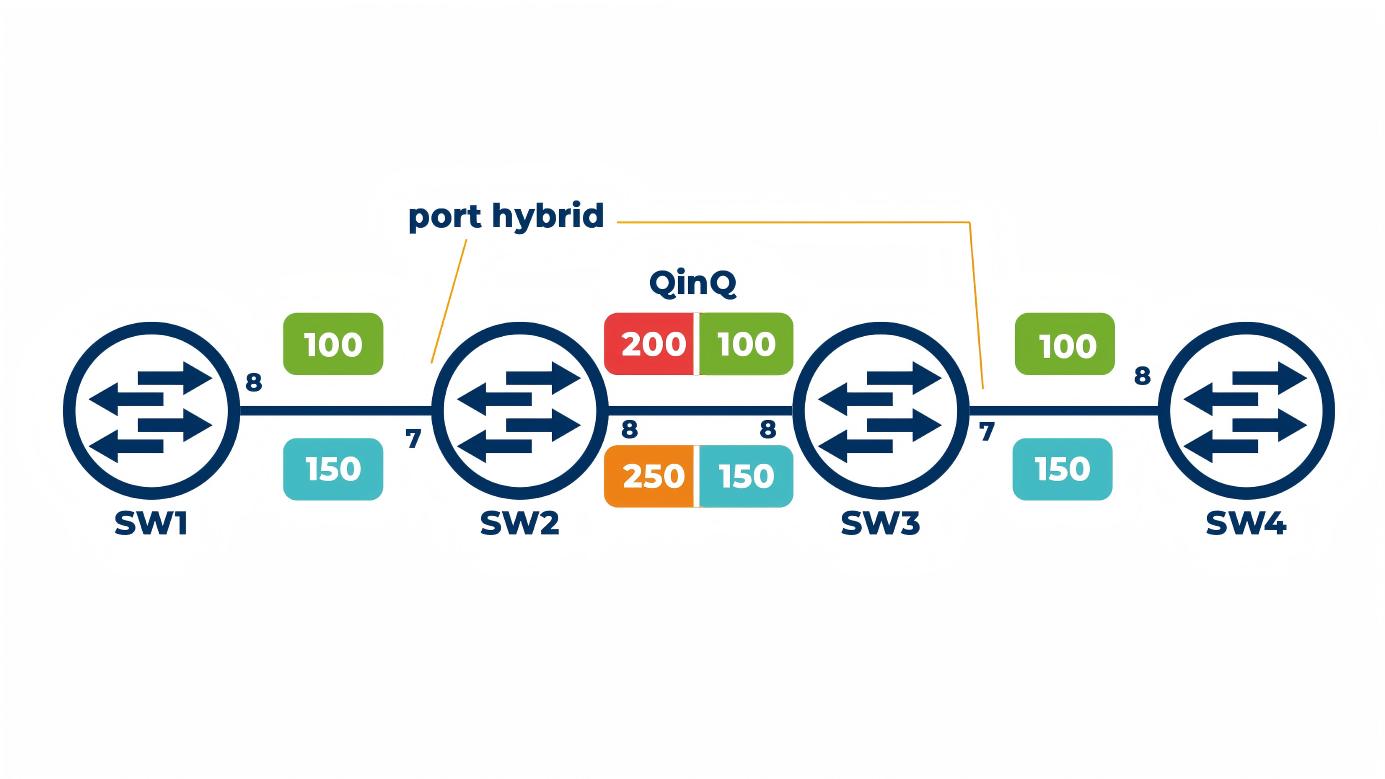

●  Technologie QinQ : étend l’espace VLAN en ajoutant une deuxième couche d’étiquettes VLAN, permettant une gestion fine des utilisateurs.

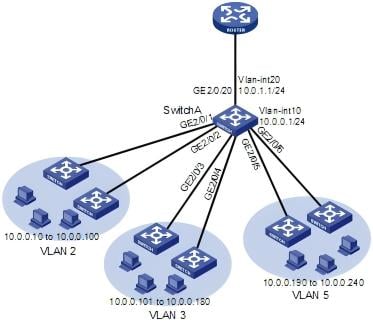

●  Technologie SuperVLAN : regroupe plusieurs sous-VLAN en un seul SuperVLAN logique, partageant le même sous-réseau IP et la même passerelle par défaut, ce qui permet de préserver les ressources d’adresse IP.

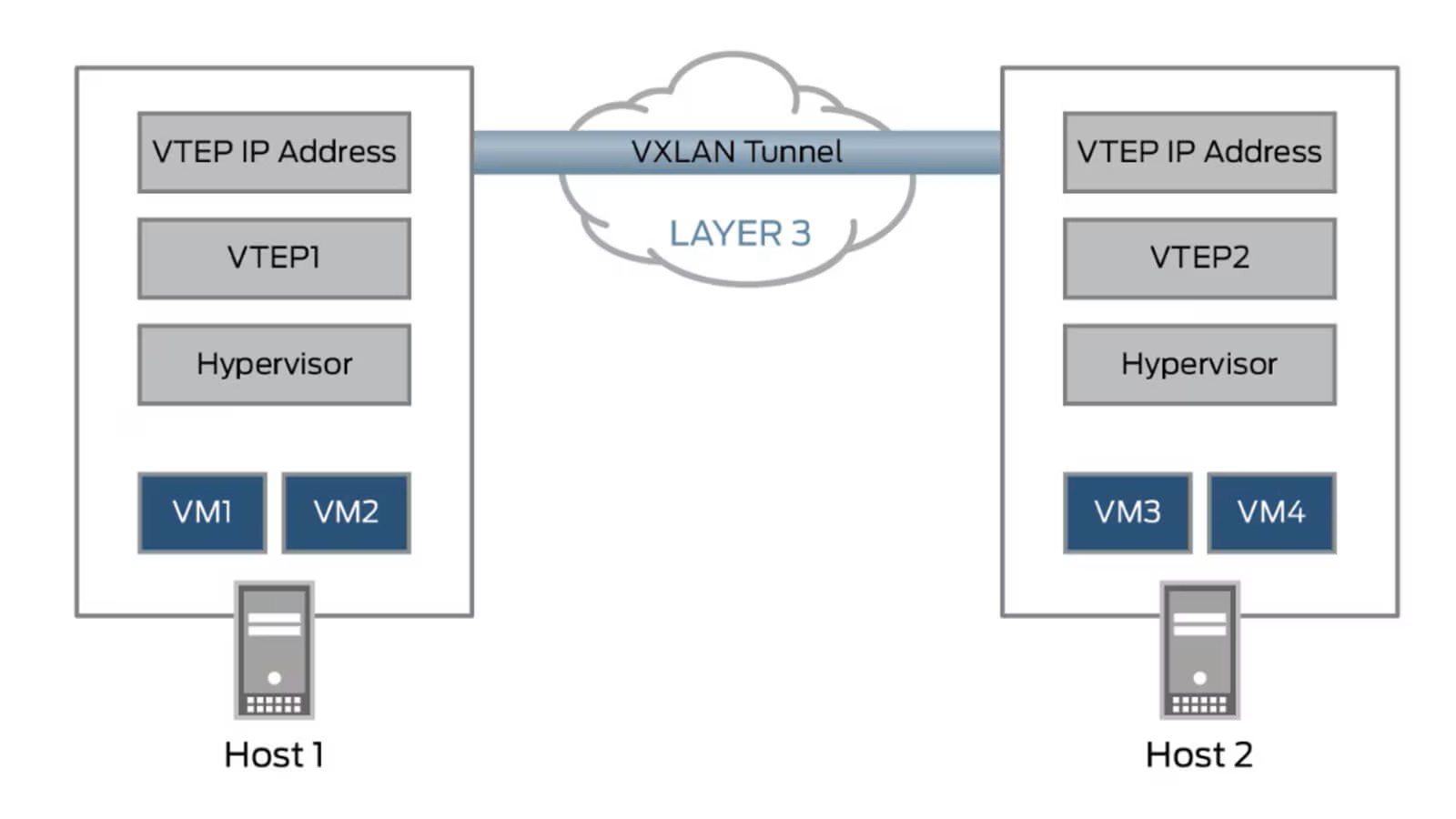

●  Technologie VxLAN : utilise l’encapsulation de paquets MAC-in-UDP pour étendre les réseaux de couche 2 sur un domaine de couche 3, surmontant ainsi les limitations des ID VLAN.

●  Les considérations de sécurité sont primordiales dans la conception des réseaux de campus . Ces réseaux doivent mettre en œuvre la segmentation du réseau, des politiques de contrôle d'accès et des systèmes de surveillance afin de protéger les données sensibles réparties sur plusieurs bâtiments et segments de réseau.

Avec la prolifération des objets connectés sur les campus, la conception des réseaux doit également prendre en compte les défis de sécurité supplémentaires que ces appareils engendrent.

L'exploitation et la gestion (OAM)  sont essentielles pour garantir le fonctionnement fiable et durable d'un réseau de campus. Les réseaux de campus modernes utilisent généralement des outils de gestion centralisés qui offrent des capacités de visibilité, de contrôle et d'automatisation pour l'ensemble de l'infrastructure réseau.

Ces outils permettent aux administrateurs réseau de surveiller les performances, de configurer les périphériques, de résoudre les problèmes et d'appliquer les politiques de sécurité à partir d'une console de gestion unifiée.

Avec l'avènement de la 5G privée, les réseaux universitaires connaissent une transformation radicale. La vitesse élevée et la faible latence de la 5G en font une solution prometteuse pour ces réseaux, permettant des transferts de données plus rapides et une meilleure connectivité.

Conception de réseau de campus à base de fibre optique

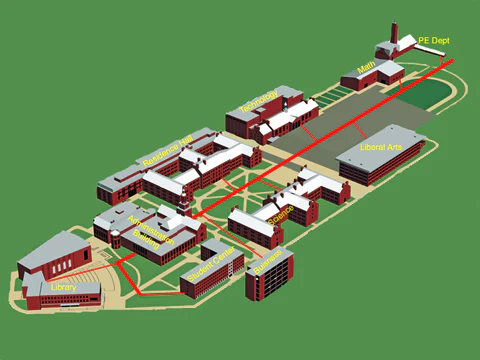

Exemple de réseau de fibre optique sur un campus universitaire

Un exemple de conception de réseau de campus à fibre optique utilise généralement une topologie hiérarchique et hautement redondante. Les bâtiments clés, tels que les salles de cours, les bibliothèques et les résidences universitaires, servent de nœuds, interconnectés par fibre monomode formant un réseau dorsal en anneau ou en étoile de 10 gigabits ou plus, garantissant une bande passante élevée et une faible latence pour la transmission des données. À l'intérieur des bâtiments, la fibre multimode ou un câble Ethernet de catégorie 6 de haute qualité se connecte aux commutateurs d'accès à chaque étage, assurant une connectivité Gigabit aux postes de travail. Des commutateurs centraux haute performance, des alimentations redondantes et des technologies d'agrégation de liens garantissent la stabilité du réseau central. Associé à des contrôleurs sans fil et des commutateurs PoE Gigabit, ce système permet une couverture sans fil fluide et sécurisée, ainsi qu'un accès aux objets connectés (IoT) sur l'ensemble du campus. Il en résulte une infrastructure informatique de campus moderne, performante, facile à gérer et évolutive, offrant une excellente qualité de service (QoS).

Pourquoi utiliser la fibre optique dans l'architecture LAN d'un campus ?

Dans les réseaux locaux traditionnels des campus, les câbles en cuivre peinent souvent à gérer les volumes massifs de données des campus intelligents modernes en raison de leur bande passante limitée, de leurs courtes distances de transmission et de leur sensibilité aux interférences. La fibre optique, grâce à sa très haute bande passante, ses longues distances de transmission et son immunité totale aux interférences électromagnétiques, est devenue l'épine dorsale des réseaux pérennes.

Par conséquent, le déploiement de la fibre optique dans les réseaux universitaires constitue non seulement une solution performante pour répondre aux besoins actuels tels que l'accès Internet haut débit, l'enseignement à distance et le transfert de données de recherche, mais aussi un investissement d'avenir. Il offre une marge de manœuvre suffisante pour les technologies futures comme l'enseignement en réalité virtuelle/augmentée, l'analyse vidéo haute définition et l'expansion de l'Internet des objets, garantissant ainsi la stabilité, la haute vitesse et la fiabilité du cœur de réseau pendant des décennies sans nécessiter de remplacement de câbles.

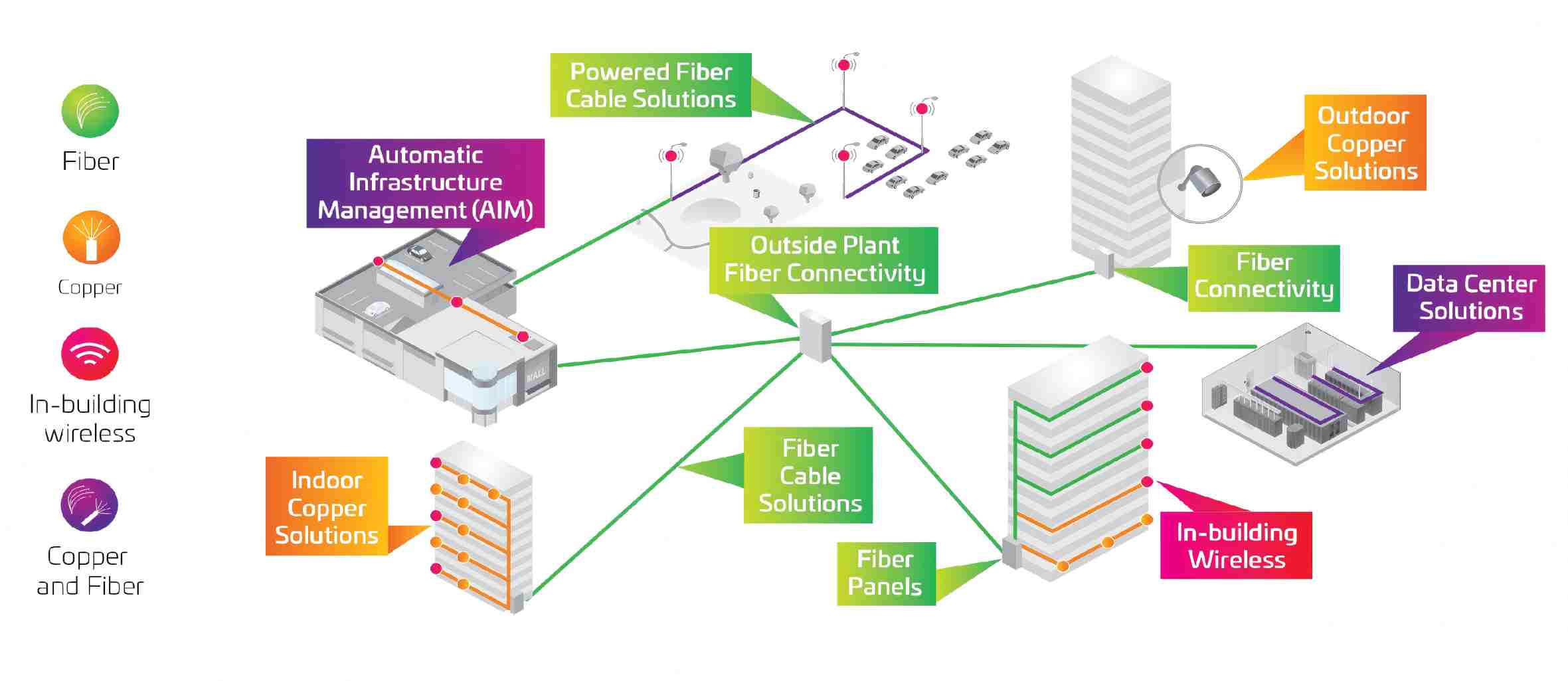

Aperçu de la conception d'un réseau de campus universel à fibre optique

L'architecture classique d'un réseau de campus universel à fibre optique repose sur trois couches : cœur de réseau, agrégation et accès. La fibre monomode forme le réseau dorsal du campus, en anneau ou en étoile, reliant les différents bâtiments et offrant une bande passante et une fiabilité de transmission extrêmement élevées. Les équipements de la couche d'agrégation, connectés au cœur de réseau par des câbles à fibre optique, assurent l'intégration du trafic et la gestion des politiques entre les différentes zones. Enfin, ils sont connectés aux commutateurs d'accès de chaque bâtiment par des câbles à fibre optique ou des câbles en cuivre haute performance, permettant un accès flexible aux utilisateurs et aux terminaux. Cette conception globale tire parti de la bande passante élevée, des faibles pertes et de la résistance aux interférences de la fibre optique, garantissant ainsi au réseau des performances élevées, une grande fiabilité et une bonne évolutivité pour les futures mises à niveau technologiques.

Équipements de réseau fibre optique utilisés dans les réseaux locaux de campus

Ces réseaux de campus doivent utiliser des composants de haute qualité, qu'il s'agisse de fibre optique ou d'Ethernet. Voici quelques-uns des équipements que nous proposons.

●  Câbles de brassage fibre optique : Lors de la conception d'un réseau local fibre optique haute performance pour un campus, les interconnexions critiques entre chaque commutateur central, module optique et panneau de brassage déterminent les performances globales du réseau. La gamme complète de câbles de brassage fibre optique haute qualité de Fibermart offre des solutions de connectivité de bout en bout stables, efficaces et sans perte pour le réseau dorsal de votre campus.

●  Commutateurs réseau : Fibermart propose une gamme de commutateurs réseau administrables et non administrables, avec un nombre de ports allant de 2 à 40, voire plus, et disponibles en différentes configurations. Notre gamme comprend des commutateurs industriels robustes, des commutateurs Gigabit Ethernet, des commutateurs fibre optique, des commutateurs professionnels et des commutateurs PoE. Tous nos commutateurs sont équipés d’interfaces SFP+ et RJ45. Nos commutateurs réseau fibre optique prennent en charge les VLAN (réseaux locaux virtuels) et peuvent être configurés pour la couche 3 afin de délimiter les segments de réseau local.

•  Convertisseurs de médias : Fibermart propose des convertisseurs de médias 10/100 et 10/100/1000 à double et triple fonction. Nos modèles spécifiques sont utilisés dans des applications critiques, notamment dans le secteur de la défense et d’autres industries sensibles.

•  Commutateurs PoE : Fibermart propose des commutateurs Power over Ethernet et des convertisseurs de média fibre optique capables de transmettre à la fois l’alimentation et les données via un seul câble réseau. Ces appareils sont particulièrement utiles dans les zones reculées du réseau.

Conclusion

Le campus, qui dépendait autrefois de vieux câbles en cuivre pour la transmission des données, est désormais doté d'un réseau de fibre optique fin mais résistant. À mesure que des technologies plus complexes, comme les outils de gestion par IA et les solutions de cybersécurité avancées, s'intègrent aux réseaux du campus, les tendances futures s'orientent vers des opérations réseau plus intelligentes et automatisées.

Des technologies comme le déploiement de la 5G privée promettent d'améliorer encore la vitesse et l'efficacité des réseaux de campus, les rendant encore plus adaptés aux environnements nécessitant un transfert de données en temps réel, que ce soit pour tester des véhicules autonomes sur un campus universitaire ou pour surveiller en temps réel les paramètres de production dans un complexe industriel.
