Fiabilité des connecteurs LC face aux cycles thermiques dans les déploiements de fibre optique jusqu'au domicile (FTTH) en extérieur

Les réseaux de fibre optique jusqu'au domicile (FTTH) sont devenus l'épine dorsale des infrastructures modernes à haut débit, offrant une transmission de données ultrarapide aux particuliers et aux petites entreprises. Avec l'expansion des déploiements FTTH en extérieur vers des régions isolées et aux climats variés, la fiabilité des composants optiques clés, notamment les connecteurs de fibre optique, est devenue un facteur essentiel pour garantir la disponibilité et les performances du réseau. Parmi les nombreux types de connecteurs disponibles, le connecteur LC , reconnu pour sa compacité et sa haute densité de ports, est de plus en plus utilisé dans les architectures FTTH. Cependant, en extérieur, ces connecteurs sont exposés à des températures extrêmes et fluctuantes, ce qui fait de la fiabilité face aux cycles thermiques un critère de performance indispensable.

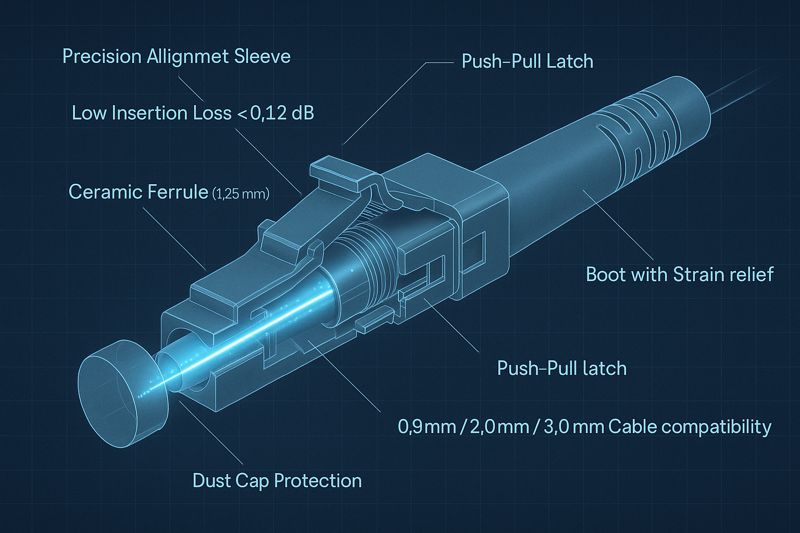

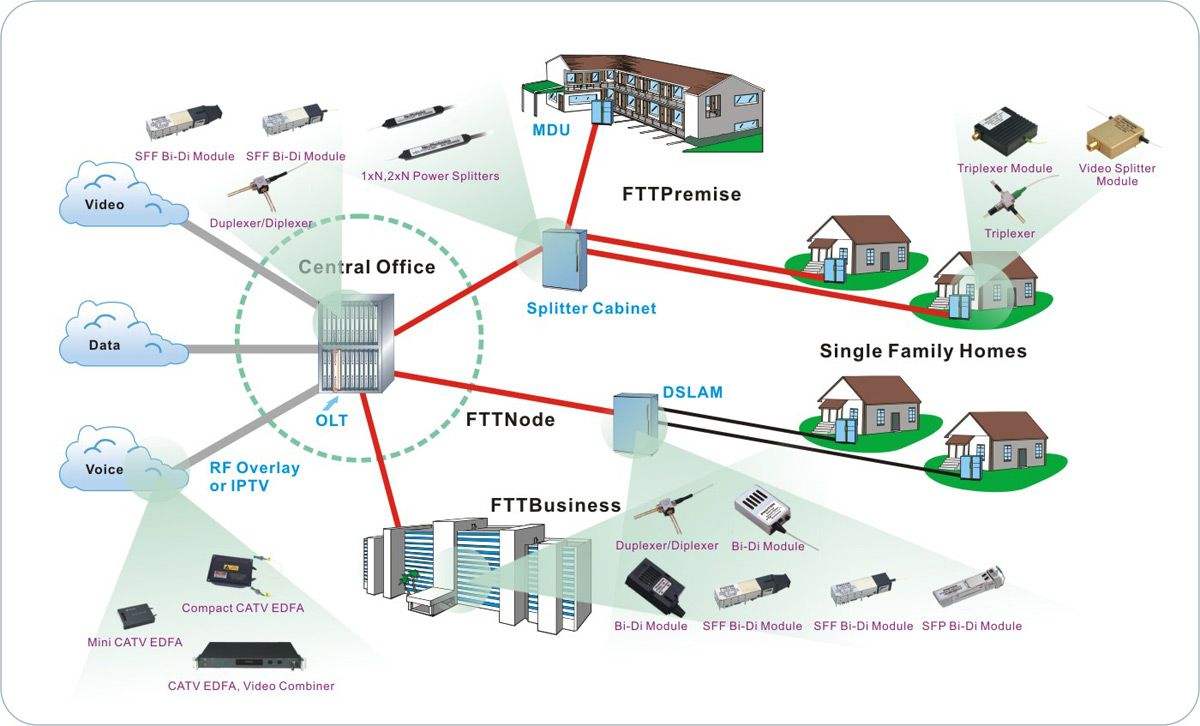

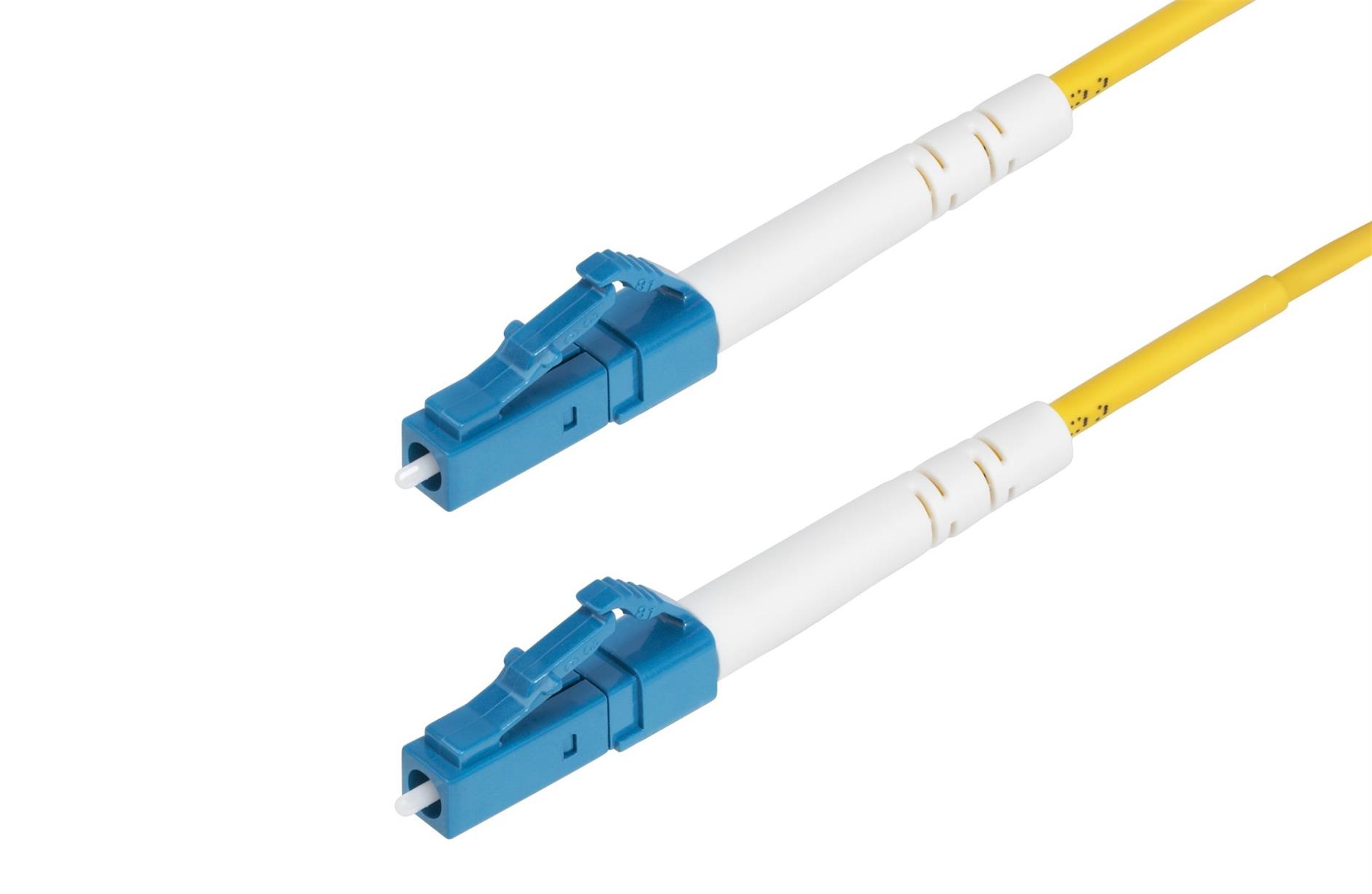

Les réseaux FTTH reposent sur une liaison continue entre les équipements du central téléphonique, les nœuds de distribution et les locaux des clients. Les connecteurs constituent les interfaces essentielles qui garantissent l'intégrité du signal sur l'ensemble de ces segments. Le connecteur LC, caractérisé par sa férule en céramique de 1,25 mm (deux fois plus petite que celle des connecteurs SC traditionnels), est idéal pour les applications FTTH grâce à son format compact et sa capacité de configuration duplex. Dans les installations FTTH extérieures, les connecteurs LC sont utilisés dans divers composants, tels que les câbles à fibre optique aériens, les boîtiers de distribution sur socle et les boîtiers de terminaison étanches. Ils permettent ainsi de connecter les fibres d'alimentation, les câbles de descente et les terminaux de réseau optique (ONT) côté client.



Contrairement aux déploiements en centres de données intérieurs, les connecteurs LC FTTH extérieurs doivent composer avec des conditions environnementales non réglementées tout en préservant une faible perte d'insertion et une forte perte de retour — deux paramètres clés pour la qualité du signal optique. Leur mécanisme de verrouillage par simple pression constitue également un atout en extérieur, car il permet des connexions sécurisées et sans outil, capables de résister aux perturbations physiques mineures dues au vent, aux vibrations ou à la maintenance courante.







Les connecteurs LC FTTH extérieurs sont soumis à des normes de performance rigoureuses afin de répondre aux exigences des services haut débit résidentiels, qui requièrent une disponibilité du réseau de 99,99 %. Outre les spécifications optiques de base (une perte d'insertion maximale de 0,25 dB et une perte de retour supérieure à 55 dB pour les connecteurs polis UPC, et à 65 dB pour les variantes APC), les déploiements extérieurs imposent des exigences supplémentaires :



● Robustesse mécanique permettant de résister aux contraintes de traction dues à l'affaissement du câble ou aux mouvements environnementaux

● Résistance à l'humidité, à la poussière et aux rayons UV pour prévenir la dégradation des matériaux

● Résistance aux cycles thermiques pour maintenir les performances malgré des fluctuations de température extrêmes, généralement comprises entre -40 °C et 85 °C pendant le stockage et entre -20 °C et 75 °C pendant le fonctionnement, conformément aux normes industrielles relatives aux températures nominales des connecteurs LC.







Les cycles thermiques désignent les fluctuations répétées de température entre des valeurs extrêmes, un phénomène courant en extérieur (par exemple, les variations de température entre le jour et la nuit, les changements saisonniers ou les variations climatiques régionales comme le gel hivernal et les vagues de chaleur estivales). Pour les connecteurs LC, ces cycles engendrent des différences de dilatation et de contraction entre les matériaux qui les composent (férule en céramique, boîtier en plastique, ressort métallique, adhésif époxy et câble à fibre optique), ce qui peut compromettre leurs performances structurelles et optiques à long terme.





La férule en céramique, qui maintient la fibre optique parfaitement alignée, présente un coefficient de dilatation thermique (CDT) très faible. À l'inverse, le boîtier en plastique du connecteur et les gaines thermorétractables ont des CDT nettement plus élevés. Lorsque la température augmente, les composants en plastique se dilatent plus rapidement que la férule en céramique, créant des contraintes internes susceptibles de déplacer la férule ou de fragiliser la liaison époxy qui maintient la fibre. Inversement, le froid extrême provoque la contraction des composants en plastique, ce qui peut comprimer la férule ou fissurer l'époxy, entraînant ainsi une augmentation des pertes d'insertion ou une interruption du signal.





Une étape essentielle de l'assemblage d'un connecteur LC consiste à polymériser la colle époxy pour fixer la fibre optique à la férule en céramique, puis à sertir les renforts en aramide du câble au corps du connecteur. En extérieur, sous l'effet des variations thermiques, la colle époxy est particulièrement vulnérable : les fluctuations répétées de température peuvent la fragiliser, l'empêchant ainsi de maintenir une liaison solide entre la fibre optique et la férule. Cette fragilité peut entraîner un désalignement de la fibre, une augmentation de la réflexion ou même une rupture de la fibre sous contrainte mécanique.



Le mécanisme de sertissage, qui répartit les contraintes de traction loin de la fibre de verre fragile, est également affecté par les cycles thermiques. Les manchons de sertissage métalliques peuvent se fatiguer sous l'effet des dilatations et contractions répétées, ce qui affaiblit leur maintien sur le fil d'aramide. À terme, cela peut entraîner un glissement du câble à l'intérieur du connecteur, compromettant ainsi la stabilité mécanique et l'alignement optique. Dans les cas les plus graves, le sertissage peut céder complètement, provoquant une perte totale de signal.









Les principaux fabricants de connecteurs LC (comme ceux présentés sur  fiber-mart.com ) privilégient des matériaux spécifiques pour limiter les risques de cycles thermiques lors des déploiements FTTH en extérieur. La férule en céramique, généralement en zircone, est choisie pour sa stabilité thermique et sa résistance à l'usure, garantissant un alignement constant des fibres quelles que soient les variations de température. Le boîtier et le manchon du connecteur sont moulés à partir de thermoplastiques de haute qualité, stabilisés aux UV, présentant un faible coefficient de dilatation thermique et une résistance à la fissuration sous contrainte thermique. Ces matériaux sont également hydrofuges et résistants à la dégradation due à une exposition prolongée au soleil, une caractéristique essentielle pour les boîtiers FTTH aériens ou au sol.



Pour l'adhésif époxy, des formulations à prise rapide et thermiquement stables sont utilisées dans l'assemblage des connecteurs. Ces époxys sont conçus pour conserver leur élasticité et leur force d'adhérence sur toute la plage de températures de fonctionnement, de -20 °C à 75 °C, évitant ainsi la fragilisation et le désalignement des fibres lors des cycles thermiques.







La conception mécanique des connecteurs LC comprend plusieurs caractéristiques conçues pour améliorer la fiabilité des cycles thermiques pour une utilisation FTTH en extérieur :



● Manchons de sertissage renforcés : Les manchons de sertissage métalliques haute résistance à adhérence améliorée assurent le maintien des éléments de renforcement en aramide, même en cas de variations de température. Ceci empêche le glissement du câble et préserve la position de la fibre dans la férule.

● Maintien de la virole par ressort : Un ressort métallique de précision maintient une pression constante sur la virole, compensant les variations dimensionnelles mineures du boîtier dues aux variations de température et assurant un contact physique continu avec les adaptateurs d'accouplement.

● Gaines résistantes aux intempéries : Les gaines colorées (bleues pour le monomode, beiges pour le multimode, vertes pour l'APC) fabriquées en polymère flexible et résistant à la température offrent un soulagement de la tension à la jonction câble-connecteur, réduisant la contrainte sur la fibre et la liaison époxy lors de la dilatation ou de la contraction thermique.







La fiabilité des connecteurs LC en environnement thermique extérieur repose sur un assemblage précis sur site. Les techniciens doivent respecter scrupuleusement les instructions du fabricant concernant l'injection et le durcissement de la résine époxy : utiliser un four de polymérisation à température contrôlée pour garantir un durcissement complet (en évitant un durcissement insuffisant qui fragilise la liaison aux contraintes thermiques) et sertir avec des outils calibrés pour une adhérence optimale sur les éléments de renfort. Un durcissement ou un sertissage incorrects peuvent créer des points faibles susceptibles de provoquer une défaillance prématurée sous l'effet des cycles thermiques.

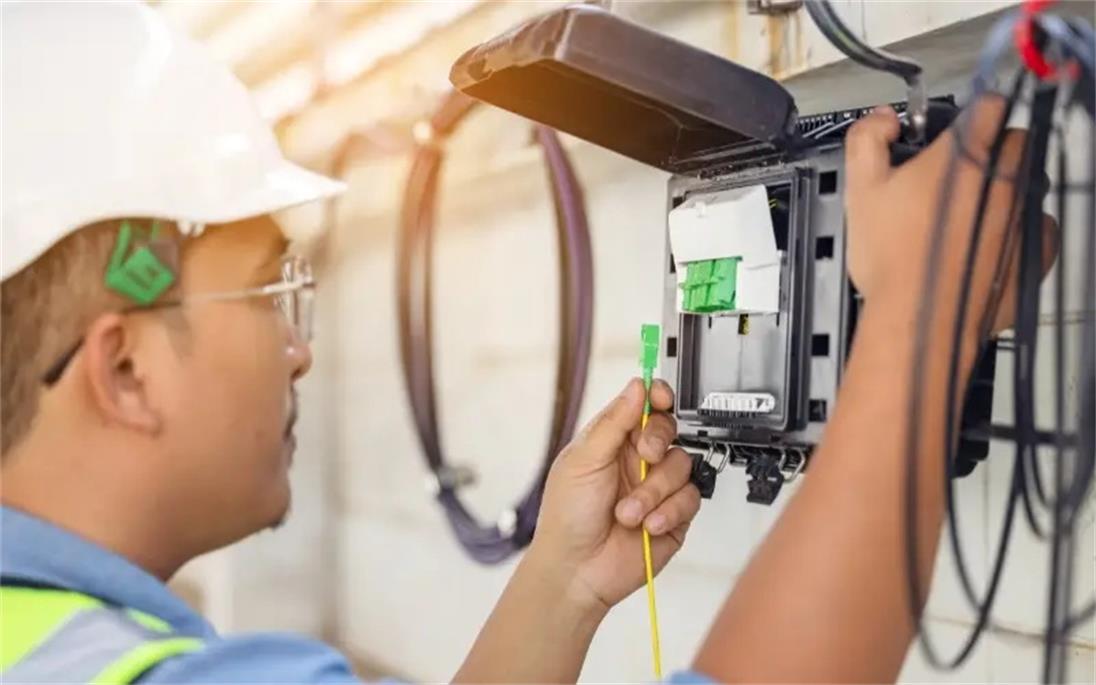

Dans les déploiements FTTH extérieurs, le placement des connecteurs LC dans des boîtiers étanches et isolés thermiquement (tels que des boîtes de dérivation ou des armoires murales) permet de les protéger des variations de température extrêmes. Ces boîtiers protègent également les connecteurs de l'humidité, de la poussière et des chocs, prolongeant ainsi leur durée de vie. De plus, un acheminement correct des câbles – en évitant les coudes serrés, en les fixant pour éviter leur affaissement et en utilisant des serre-câbles – réduit les contraintes mécaniques sur le connecteur, qui peuvent aggraver les dommages dus aux cycles thermiques.





Afin de détecter proactivement la dégradation liée aux cycles thermiques, les opérateurs de réseau doivent effectuer des tests périodiques des performances des connecteurs LC dans les nœuds FTTH extérieurs. Les tests de perte d'insertion et de réflexion, réalisés à l'aide de wattmètres optiques et de réflectomètres optiques temporels (OTDR), permettent de déceler les augmentations, même minimes, de l'affaiblissement du signal dues à un mauvais alignement de la férule ou à la dégradation de la résine époxy. Les connecteurs endommagés doivent être remplacés rapidement et des connecteurs de rechange (conçus pour une utilisation en extérieur) doivent être inclus dans les kits de maintenance sur site afin de minimiser les interruptions de service.





Avec le déploiement continu des réseaux FTTH dans des environnements extérieurs variés et exigeants, la fiabilité des connecteurs LC face aux variations de température est devenue un facteur essentiel de la performance et de la longévité du réseau. Leur format compact, leur haute densité de ports et leurs caractéristiques de conception intrinsèques, associés à des matériaux robustes, un assemblage précis et des pratiques d'installation respectueuses de l'environnement, leur permettent de résister aux fluctuations de température extrêmes en extérieur. Pour les opérateurs et installateurs de réseaux, privilégier les connecteurs LC à haute résistance thermique et respecter les bonnes pratiques de déploiement garantit une connectivité haut débit et constante aux utilisateurs finaux, même dans les conditions climatiques les plus difficiles.
