Comment installer des câbles aériens à fibre optique

Dans cet article, nous présenterons des informations générales sur l'installation de câbles aériens à fibre optique.

Il existe deux méthodes pour attacher un câble à fibre optique

1. La méthode de placement de câble par bobine mobile

Lorsque des véhicules porteurs de bobines peuvent parcourir la majeure partie du trajet du câble, il est conseillé d'utiliser la méthode de l'enrouleur mobile. Cette méthode permet de hisser et d'arrimer le câble à fibre optique au toron en une seule opération.

2. La méthode de placement de câble par enrouleur stationnaire

La méthode stationnaire est utilisée lorsque les véhicules transportant la bobine ne peuvent pas parcourir la majeure partie du trajet du câble. Elle consiste à tirer le câble à fibre optique sous le toron à l'aide de cales. L'arrimage du câble au toron commence ensuite à l'extrémité du trajet, l'arrimage étant tiré vers l'emplacement de la bobine stationnaire, à l'extrémité proche.

Pré-enquête

Une étude préalable du tracé du câble à fibre optique est essentielle à la planification d'un projet de fibre optique aérienne. Chaque section du tracé doit être soigneusement préparée avant le début de l'installation.

Certains objectifs devraient être pré-sondés :

1. Déterminez l'emplacement de chaque bobine de câble à fibre optique. Les emplacements de mou et les exigences de stockage des câbles doivent également être pris en compte, ainsi que l'emplacement des épissures. L'étude préalable permettra de vérifier les méthodes de construction, les outils spéciaux requis et, éventuellement, de revoir l'emplacement des épissures préliminaires.

2. Les caractéristiques du terrain le long du parcours. Problèmes de dégagement sur les routes, les allées, etc.

3. La méthode de placement des câbles et les outils nécessaires au placement dépendent de l'accessibilité des véhicules au tracé du câble.

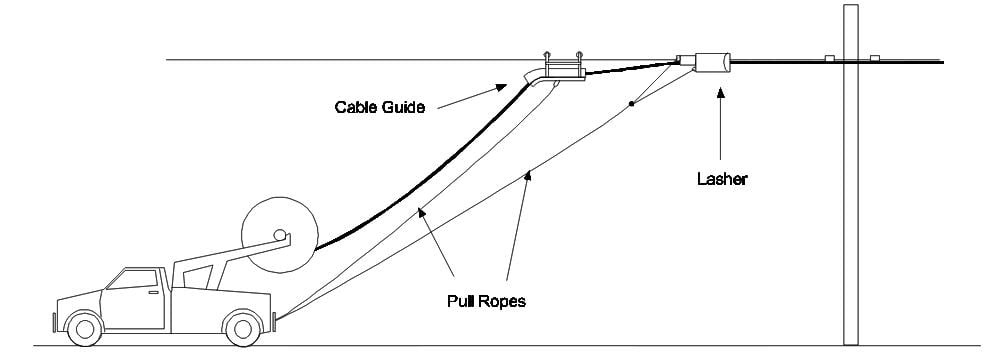

Procédure de pose de câble à l'aide de la méthode de l'enrouleur mobile

1. La méthode de l'enrouleur mobile est utilisée dans les endroits où une remorque porte-enrouleur de câble ou un chariot élévateur peut être déplacé le long de la ligne de poteaux et où il n'y a pas d'obstacles entre l'enrouleur et le brin de suspension.

2. La méthode de pose de câbles par enrouleur mobile présente l'avantage, par rapport à la méthode fixe, d'éviter les blocs de câbles temporaires et les lignes de tirage. Dans la mesure du possible, il est conseillé d'utiliser la méthode de pose de câbles par enrouleur mobile.

3. Lorsque cela est possible, le mouvement de la bobine doit se faire dans la même direction que la circulation à proximité.

4. Les colliers de suspension des câbles doivent être serrés au moins une travée avant l'opération d'arrimage des câbles afin d'éviter l'accumulation de tension dans le toron à mesure que l'arrimage progresse.

5. Commencez l'opération d'arrimage du câble en retirant suffisamment de câble de la bobine pour atteindre le niveau du brin jusqu'à un véhicule d'épissure en dessous, plus environ 16 pieds de mou supplémentaire.

6. Soulevez le guide-câble et le dispositif d'arrimage jusqu'au toron. À l'aide d'un élévateur ou d'une corde à main, soulevez le câble jusqu'au toron et faites-le passer dans le guide-câble, en le positionnant dans le dispositif d'arrimage. Le fil d'arrimage doit être placé autour des galets tendeurs, puis fixé à la bride du fil d'arrimage.

Figure 2 :
Serre-fil d'arrimage

7. Fixez des lignes de traction séparées du véhicule à l'attache et au guide-câble

8. Lorsque le mouvement de la bobine commence, fixez le câble au poteau pour empêcher tout mouvement le long du brin jusqu'à ce que le lasher ait parcouru 50 pieds le long du brin.

9. L'enrouleur de câble doit permettre un déroulement fluide du câble afin qu'il puisse entrer en douceur dans le guide-câble au niveau du support. Tirez le câble manuellement depuis l'enrouleur pour garantir une alimentation sans tension dans le guide-câble précédant l'amarrage.

10. Le véhicule transportant la bobine doit maintenir une distance d'environ 50 pieds devant le lasher et rouler aussi près que possible de la ligne de poteaux.

11. S'il devient nécessaire d'arrêter l'amarre à mi-portée, une tension et un rayon de courbure appropriés du câble doivent être maintenus au niveau de l'amarre.

12. En atteignant un poteau :

13. Continuez l'installation du câble, travée par travée, du point de départ vers l'extrémité du câble jusqu'à ce que l'ensemble du câble soit complètement arrimé et correctement affaissé.

Procédure de pose de câble à l'aide de la méthode de l'enrouleur stationnaire

1. Contrairement à la méthode de l'enrouleur mobile dans laquelle les opérations de placement et d'arrimage du câble ont lieu en même temps, la méthode de l'enrouleur stationnaire nécessite deux opérations distinctes.

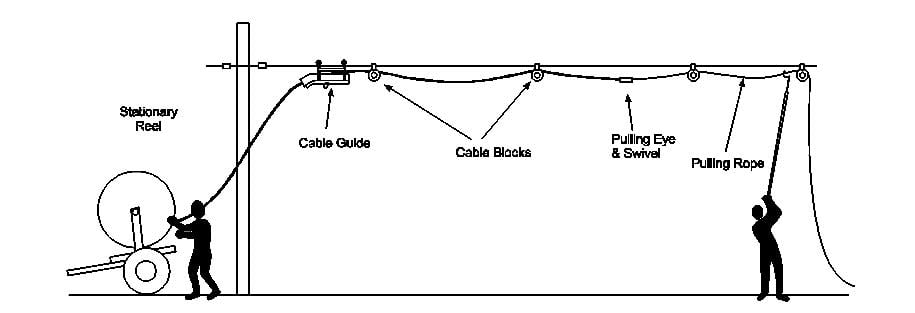

Figure 4 :

Configuration pour la méthode de bobine stationnaire

2. Les remorques porte-enrouleurs de câble doivent être déconnectées de leur véhicule tracteur. L'enrouleur doit être mis à niveau et la roue de la remorque doit être solidement calée.

3. Un guide-câble doit être installé pour guider le câble de la bobine jusqu'à sa position sous le toron.

4. Si l'installation n'a pas été effectuée en usine, fixez un œillet ou une poignée de traction au câble. Ce dernier doit être lui-même fixé à un émerillon de traction, lequel doit être relié à une corde de traction.

5. Des blocs de traction sont suspendus sous le toron pour recevoir la corde de traction

et servir de supports temporaires au câble lorsqu'il est tiré. Utilisez un bloc de câble de taille appropriée pour le câble tiré.

6. Tous les blocs de câbles doivent être placés sur le brin orientés dans la même direction avec leurs leviers de verrouillage (le cas échéant) réglés pour se libérer lorsque le lasher les frappe.

7. Les blocs de câbles doivent être placés à une distance maximale de 15 mètres les uns des autres sur le toron. Si les pratiques de l'entreprise locale exigent des intervalles plus rapprochés, respectez cette pratique. Assurez-vous de disposer d'un nombre suffisant de blocs avant le début de l'installation.

8. Fixez la corde de traction à l'émerillon de traction qui a été connecté à l'œillet de traction ou à la poignée de traction sur le câble.

9. Commencez à dérouler le câble, en le soulevant jusqu'au niveau du toron et en le faisant passer à travers le guide-câble, tout en appliquant une tension sur le câble de traction. Contrôlez la rotation de l'enrouleur pour éviter que le câble ne se déplace librement.

10. La traction commence avec la corde passant dans le guide-câble et sur le premier bloc de câble. Au fur et à mesure que le câble se déroule, la corde est soulevée et placée dans le deuxième bloc de câble, et la traction se poursuit.

11. Pour les tirages assistés par treuil, le câble de tirage est d'abord placé à travers tous les blocs de câble, de l'emplacement de l'enrouleur fixe jusqu'à celui du treuil. La longueur totale du câble est ensuite tirée grâce à la force de traction du treuil.

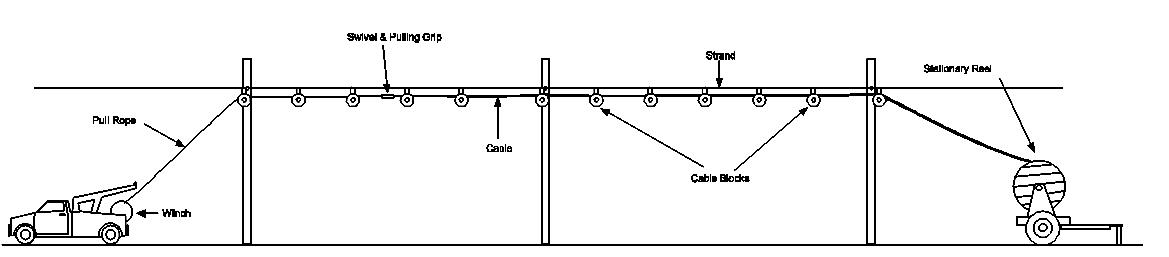

Figure 5 :

La méthode de placement de câble par enrouleur stationnaire

12. Lorsque le cheminement du câble change de direction, des poulies d'arrachement doivent être utilisées pour réaliser chaque coin.

Figure 6 :

Bloc d'arrachage

13. Une fois le câble tiré en place sous le toron et soutenu par des blocs de câbles, l'étape suivante de la procédure consiste à attacher le câble au toron.

14. Installez d'abord les entretoises et les sangles nécessaires sur le poteau le plus éloigné de l'enrouleur. Placez ensuite l'amarre sur le toron et préparez-le pour l'amarrage conformément aux instructions du type d'amarre utilisé. L'amarrage doit commencer à l'extrémité la plus éloignée et se poursuivre vers l'enrouleur, en ramenant le mou du câble vers l'enrouleur.

15. L'opération d'arrimage commence par la traction du câble d'arrimage le long du toron. La traction doit être exercée vers le bas pour maintenir le mécanisme d'arrimage en rotation. Maintenez toujours la tension sur le câble d'arrimage pour éviter que le fil d'arrimage n'enroule le câble à fibre optique autour du toron.

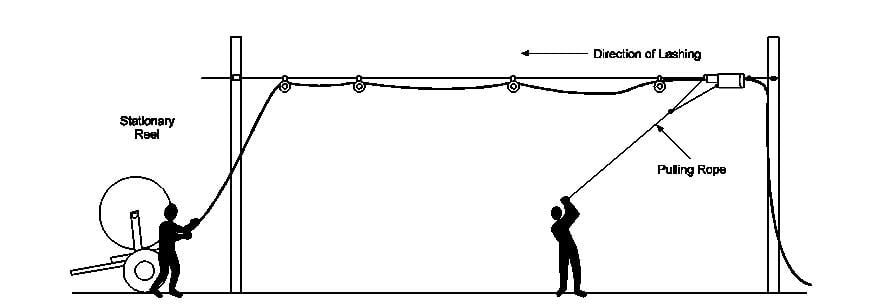

Figure 7 :

Arrimage du câble par traction

16. L'amarre est tirée sur toute la longueur de la travée jusqu'au poteau suivant. Les blocs de câbles sont poussés devant l'amarre au fur et à mesure de sa progression le long du câble. Une fois arrivé au poteau suivant, les blocs de câbles sont retirés du toron.

17. Avant de desserrer le frein de l'arrimage, le fil d'arrimage doit être temporairement fixé au support à l'aide d'une pince. Une fois le fil fixé, il faut extraire suffisamment de fil de l'arrimage pour le terminer avant de le couper.

18. Transférez l'équipement d'arrimage de l'autre côté du poteau et poursuivez les opérations d'arrimage. Assurez-vous de vérifier tous les travaux sur chaque poteau avant de procéder à l'arrimage de la travée suivante.

19. Chaque travée doit être solidement arrimée en commençant par l'extrémité de traction et en continuant jusqu'à l'emplacement de l'enrouleur. Le mou du câble doit être soigneusement éliminé en amont de l'amarreur, travée par travée, jusqu'à l'enrouleur. Le fil d'arrimage de chaque travée doit être fixé à un serre-fil avant de déplacer l'amarreur vers la travée suivante. Ce processus se poursuit jusqu'à ce que toute la longueur du câble soit arrimée et correctement affaissée.
