La fibre multimode est un type de fibre utilisé pour la transmission courte distance. On la retrouve couramment dans les réseaux de campus, les réseaux locaux d'entreprise et les centres de données. Actuellement, les cinq types de fibre multimode disponibles sur le marché sont OM1, OM2, OM3, OM4 et OM5, chacun offrant des capacités de transmission de données différentes. Face à une telle diversité, êtes-vous perdu face au choix ? Cet article se concentre sur les différences entre les fibres OM1, OM2, OM3, OM4 et OM5. Nous pensons qu'après avoir lu cet article, vous comprendrez mieux le processus de sélection de la fibre multimode.

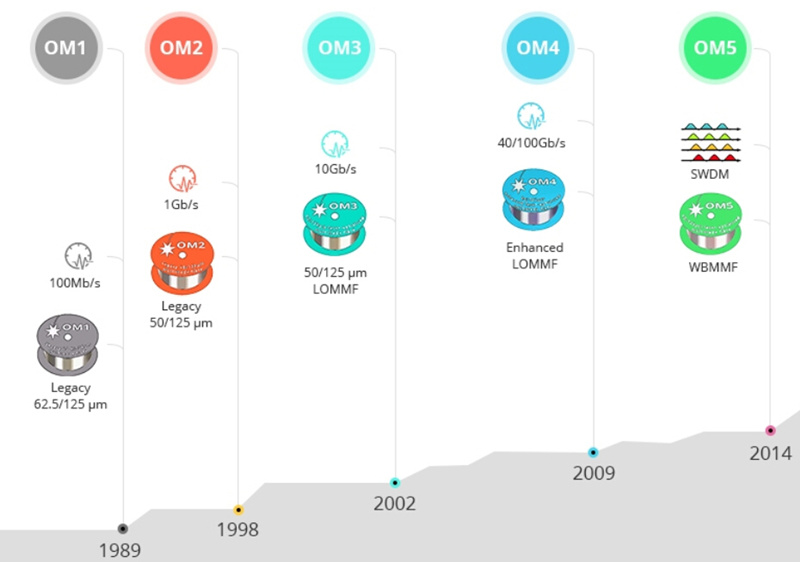

Types et différences de fibres multimodes

Comparée à la fibre optique monomode, la fibre optique multimode présente un diamètre de cœur plus important, généralement de 50 μm ou 62,5 μm, et permet une propagation multimode. Selon la norme ISO 11810, la fibre optique multimode est divisée en fibres optiques OM1, OM2, OM3, OM4 et OM5.

La fibre OM1 est une fibre multimode avec une fenêtre d'injection complète de 850/1300 nm et une bande passante de 200/500 MHz.km ou plus. Elle utilise une source lumineuse LED, possède un diamètre de cœur de 62,5 μm et est généralement revêtue de couleur orange. Elle peut être utilisée pour des débits Ethernet inférieurs à 10 Gbit/s et est principalement utilisée en Ethernet 100 Mbit/s. Grâce à son diamètre de cœur plus large, la fibre OM1 offre une meilleure captation de la lumière et une meilleure résistance à la courbure.

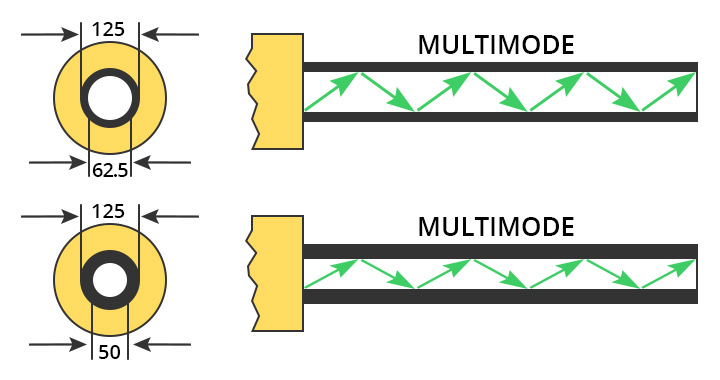

La fibre OM2 est une fibre multimode avec une fenêtre d'injection complète de 850/1300 nm et une bande passante de 500/500 MHz.km ou plus. Elle utilise une source lumineuse LED, possède un cœur de 50 μm de diamètre et est généralement revêtue de couleur orange. Elle peut être utilisée pour les services Ethernet jusqu'à 10 Gbit/s et est principalement utilisée en Gigabit Ethernet. Comparée à la fibre OM1, la fibre OM2 présente un cœur de diamètre plus petit, ce qui réduit efficacement la dispersion modale de la fibre multimode, ce qui se traduit par une augmentation de la bande passante et une réduction d'un tiers des coûts de production.

La fibre OM3 est une fibre multimode optimisée pour le laser. Elle utilise une source laser VCSEL de 850 nm, possède un cœur de 50 μm de diamètre et une gaine extérieure bleu aqua. Elle peut atteindre des vitesses de transmission Ethernet de 100 Gbit/s et est principalement utilisée en 10 GbE. Comparée aux fibres OM1 et OM2, la fibre OM3 offre des débits de transmission et une bande passante supérieurs, ce qui justifie son utilisation comme fibre multimode optimisée ou fibre multimode 10 GbE.

La fibre OM4 est une version améliorée de la fibre multimode OM3, offrant des performances supérieures. Par exemple, la fibre OM4 offre une bande passante effective plus de deux fois supérieure à celle de la fibre OM3 et est compatible avec cette dernière. Sa gaine extérieure est bleu aqua. Dans les réseaux Ethernet dont le débit est supérieur à 10 Gbit/s, la fibre OM4 offre une distance de transmission plus longue que celle de la fibre OM3, atteignant jusqu'à 400 mètres.

La fibre OM5 est une nouvelle fibre multimode à large bande passante, compatible avec la fibre OM4. Son diamètre de cœur est identique à celui des fibres OM2/OM3/OM4 (50 μm) et sa gaine extérieure est vert citron. Pour plus d'informations, consultez la section « Quelle est la différence entre la fibre OM5 et la fibre multimode existante ? » et la FAQ OM5 .

En résumé, la plus grande différence entre les fibres optiques multimodes OM1, OM2, OM3, OM4 et OM5 réside dans les différences de physique et d’application.

1. Différences physiques

Les différentes fibres optiques multimodes présentent différentes différences physiques, principalement reflétées dans le diamètre, la couleur de la gaine extérieure, la source lumineuse et la bande passante, comme indiqué dans le tableau suivant :

2. Différences d'application

Différentes fibres optiques multimodes sont utilisées dans différents réseaux Ethernet et prennent en charge différentes distances de transmission maximales, comme indiqué dans le tableau suivant :

Tendances de développement et applications de la fibre multimode

Soutenue par les exigences des applications réseau haut débit, la fibre multimode évolue vers de faibles pertes, une bande passante élevée et un multiplexage multi-longueurs d'onde. Grâce aux progrès constants de la technologie de la fibre optique, la fibre multimode a évolué de la fibre OM1 d'origine à la fibre OM5 actuelle, compatible avec les réseaux 40/100G, offrant des performances encore supérieures. Actuellement, les fibres multimodes OM1 et OM2 sont principalement utilisées pour les liaisons Ethernet 1G dans les salles informatiques, tandis que les fibres multimodes OM3 et OM4 sont principalement utilisées pour le câblage fibre optique 10G/40G des centres de données. La fibre multimode OM5 est adaptée à la transmission Ethernet haut débit 40/100G. Comparée aux fibres multimodes OM1/OM2/OM3/OM4, la fibre multimode OM5 offre une évolutivité et une flexibilité élevées, permettant une transmission réseau à haut débit avec un nombre de fibres réduit, tout en offrant un coût et une consommation énergétique nettement inférieurs à ceux de la fibre monomode. Cela suggère que la fibre multimode OM5 sera probablement largement utilisée dans les centres de données ultra-larges 100G/400G/1T à l'avenir.

FAQ sur la fibre multimode

1. Quelle est la différence entre la fibre multimode et la fibre monomode ?

Diamètre du cœur : La fibre multimode possède un cœur plus large (généralement 50/62,5 µm) et peut transmettre plusieurs modes lumineux. La fibre monomode possède un cœur plus petit (généralement 9 µm) et ne peut transmettre qu'un seul mode lumineux.

Bande passante : La bande passante de la fibre monomode est généralement supérieure à celle de la fibre multimode et peut atteindre 100 000 GHz.

Source lumineuse : la fibre optique multimode utilise généralement une source lumineuse LED, tandis que la fibre optique monomode utilise généralement une source lumineuse laser.

Distance : La fibre multimode convient aux applications à courte distance et la distance de transmission maximale peut généralement atteindre 550 m.

Coût : La fibre multimode coûte généralement moins cher que la fibre monomode.

Cet article compare en détail les différences entre la fibre monomode et la fibre multimode : « Discussion détaillée des différences entre la fibre monomode et la fibre multimode et réponses aux questions courantes . »

2. Types de connecteurs de fibres multimodes

Actuellement, les connecteurs pour fibre optique multimode les plus courants sont les suivants : ST, SC, FC, LC, MU, E2000, MTRJ, SMA, DIN et MTP/MPO. ST, SC, FC, LC et MTP/MPO sont les types de connecteurs les plus courants. Ces cinq types de connecteurs présentent des avantages, des inconvénients et des fonctions différents. Quelles sont donc leurs différences ? Le tableau suivant répertorie les différences entre les connecteurs pour fibre optique multimode ST, SC, FC, LC et MTP/MPO en termes de taille de ferrule, de perte d'insertion et d'autres aspects.

Remarque : La férule est l'élément cylindrique précisément aligné du connecteur à fibre optique, doté d'un trou microscopique en son centre pour fixer la fibre optique. Selon le matériau utilisé, la férule peut être en céramique, en verre, en plastique ou en métal.

Article recommandé : « Comment sont classés les cordons de raccordement à fibre optique ? Explication détaillée des différents types de cordons de raccordement à fibre optique . »

3. Avantages de la fibre multimode

Bien que la fibre monomode présente des avantages en termes de bande passante et de distance de transmission, la fibre multimode répond aux exigences de distance de transmission de la plupart des applications intérieures et des centres de données. Ses coûts d'installation et de maintenance sont bien inférieurs à ceux de la fibre monomode. De plus, la fibre multimode présente des avantages significatifs, comme indiqué ci-dessous :

Un réseau fédérateur multi-utilisateurs sans perte ni interférence : La principale caractéristique de la fibre multimode est sa capacité à transporter simultanément plusieurs signaux optiques sur une même liaison. Plus important encore, la puissance du signal optique est quasiment sans perte. Ainsi, les utilisateurs du réseau peuvent envoyer plusieurs paquets de données simultanément via un cordon de raccordement en fibre multimode, et toutes les informations seront transmises à destination en toute sécurité, sans interférence et intactes.

Prise en charge de plusieurs protocoles : la fibre multimode prend en charge divers protocoles de transmission de données, notamment Ethernet, InfiniBand et Internet Protocol. Elle est donc considérée comme la base de la mise en œuvre d'applications clés.

4. La fibre optique multimode peut-elle être utilisée comme fibre monomode ?

Non, étant donné que la fibre optique multimode présente une dispersion et une perte importantes, les signaux optiques ne peuvent pas être transmis sur de longues distances sur la fibre optique multimode.
