commutateur optique

À l'ère de la transmission de données à haut débit, de la connectivité 5G et des systèmes industriels intelligents, le commutateur optique s'impose comme un composant essentiel permettant une gestion flexible, efficace et fiable des signaux optiques. Contrairement aux composants optiques passifs qui suivent des chemins de signal fixes, le commutateur optique redirige activement les signaux lumineux entre plusieurs ports d'entrée et de sortie, s'adaptant ainsi aux exigences en temps réel des réseaux optiques. Cette fonctionnalité dynamique rend le commutateur optique indispensable aux applications modernes, des centres de données et des télécommunications à la détection industrielle, où agilité et performance sont essentielles. Face à la complexité croissante des réseaux optiques, le rôle du commutateur optique dans l'optimisation du flux de signaux, l'amélioration de la résilience du réseau et la réduction des coûts d'exploitation devient de plus en plus crucial.

Qu'est-ce qu'un commutateur optique ? Concepts fondamentaux et classification

Par essence, un commutateur optique est un composant optique actif conçu pour acheminer les signaux optiques entre différents ports d'entrée (I) et de sortie (O) selon des commandes prédéfinies ou en temps réel. Il agit comme un « contrôleur de trafic » des réseaux optiques, dirigeant les signaux vers des chemins spécifiques sans les convertir en signaux électriques, éliminant ainsi la latence et la perte de signal associées à la conversion électro-optique. La polyvalence du commutateur optique repose sur la diversité de ses conceptions, chacune adaptée aux besoins spécifiques des différentes applications.

Fibermart, l'un des principaux fournisseurs de composants optiques, classe les commutateurs optiques en quatre types principaux en fonction de leurs mécanismes de fonctionnement et de leurs cas d'utilisation :

Commutateur optique optomécanique

Ce type de commutateur repose sur un mouvement mécanique (par exemple, des miroirs rotatifs ou des collimateurs à fibre optique déplaçables) pour aligner les ports d'entrée et de sortie. Il offre une grande fiabilité (avec une durée de vie allant jusqu'à 100 millions de cycles), une faible perte d'insertion et une excellente isolation entre les ports, ce qui le rend idéal pour les applications stables et durables, comme les tests de fibre optique et les systèmes de secours réseau. Les commutateurs optomécaniques de Fibermart sont disponibles dans des configurations allant de 1x1 (bidirectionnel) à 1x64 (multicanal), répondant aux besoins des réseaux à petite et grande échelle.

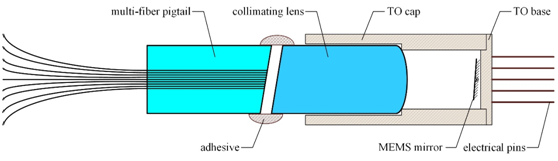

Commutateur optique MEMS

Les commutateurs MEMS (Micro-Electro-Mechanical Systems) utilisent des miroirs microfabriqués sur une puce de silicium pour rediriger la lumière. Ils allient la vitesse des commutateurs à semi-conducteurs (temps de commutation ≤ 8 ms) aux faibles pertes des commutateurs mécaniques, ce qui les rend parfaits pour les applications dynamiques à haut débit, telles que l'équilibrage de charge des centres de données et la connectivité des stations de base 5G. Le commutateur MEMS 1x16 de Fibermart, par exemple, permet un réacheminement rapide du signal sur 16 ports, répondant ainsi aux exigences élevées en bande passante des réseaux modernes.

Commutateur optique à semi-conducteurs

Les commutateurs statiques fonctionnent sans pièces mobiles et utilisent des matériaux comme le niobate de lithium (LiNbO₃) pour modifier l'indice de réfraction de la lumière et rediriger les signaux. Ils offrent des vitesses de commutation ultra-rapides et une grande durabilité, mais présentent généralement une perte d'insertion légèrement supérieure à celle des alternatives mécaniques. Ces commutateurs sont parfaits pour les applications nécessitant des changements de signal fréquents et rapides, comme la commutation par rafales optiques dans les réseaux de données à haut débit.

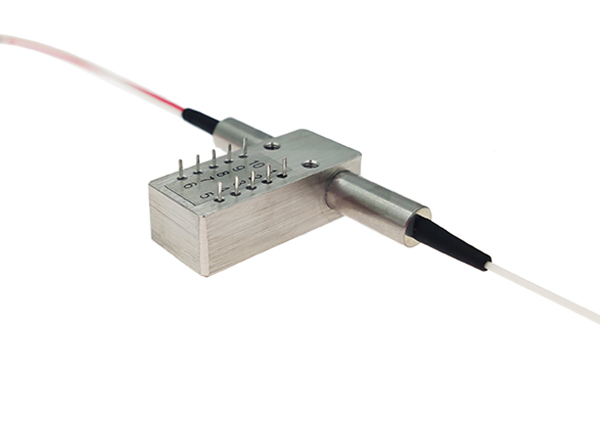

Commutateur optique à maintien de polarisation (PM)

Conçus pour les systèmes sensibles à la polarisation (par exemple, les communications cohérentes et les capteurs interférométriques), les commutateurs PM préservent l'état de polarisation des signaux entrants lors de leur routage. Disponibles en configurations 1x1 et 1x12, les commutateurs PM de Fibermart garantissent une qualité de signal constante dans les applications où la stabilité de la polarisation a un impact direct sur les performances, comme les communications par satellite et la détection de précision par fibre optique.

Indicateurs de performance clés : évaluation d'un commutateur optique de haute qualité

L'efficacité d'un commutateur optique est déterminée par un ensemble d'indicateurs de performance critiques qui définissent sa capacité à s'intégrer parfaitement aux réseaux optiques et à fournir des résultats fiables. Ces indicateurs varient légèrement selon le type de commutateur, mais ensemble, ils garantissent des performances optimales :

Perte d'insertion : perte de puissance subie lors du passage d'un signal à travers le commutateur optique. Fibermart classe les commutateurs en catégories P (Premium), S (Standard) et A (Advanced), les commutateurs de catégorie P offrant la perte la plus faible, essentielle pour les communications longue distance où la dégradation du signal doit être minimisée.

Diaphonie : mesure la fuite de signal entre ports non adjacents. Pour les commutateurs monomodes (SM), Fibermart garantit une diaphonie ≥ 55 dB, garantissant ainsi que les signaux d'un port n'interfèrent pas avec ceux d'un autre, ce qui est essentiel pour les réseaux haute densité avec plusieurs signaux simultanés.

Perte de retour : Indique la quantité de lumière réfléchie vers le port d'entrée (≥ 50 dB pour les commutateurs SM). Une perte de retour élevée réduit les interférences des signaux réfléchis, améliorant ainsi leur intégrité.

Perte dépendante de la polarisation (PDL) : Pour les commutateurs non PM, la PDL (≤ 0,2 dB) quantifie la variation de la perte avec la polarisation du signal. Une faible PDL garantit des performances constantes quel que soit l'état de polarisation, un atout majeur pour les réseaux de communication polyvalents.

Plage de température de fonctionnement : les commutateurs de Fibermart fonctionnent de manière fiable entre -40 °C et 85 °C (température de stockage identique à celle de fonctionnement), ce qui les rend adaptés aux environnements difficiles comme les tours de télécommunications extérieures et les installations industrielles.

Ces mesures garantissent que le commutateur optique répond non seulement aux exigences techniques, mais offre également une valeur à long terme en réduisant les coûts de maintenance et en minimisant les temps d'arrêt du réseau.

Applications des commutateurs optiques : alimenter les industries critiques

La flexibilité et les performances du commutateur optique en font une pierre angulaire de diverses industries, répondant à des défis uniques en matière de gestion du signal et de conception de réseau :

Télécommunications et réseaux 5G

Dans les réseaux 5G, où une faible latence et une bande passante élevée sont essentielles, le commutateur optique permet un équilibrage de charge dynamique en redirigeant le trafic entre les stations de base et les réseaux centraux. Il joue également un rôle clé dans les multiplexeurs optiques à insertion-extraction (OADM), permettant aux opérateurs de réseau d'ajouter ou de supprimer des longueurs d'onde spécifiques sans perturber les autres signaux. Par exemple, le commutateur opto-mécanique 2x2 de Fibermart facilite la communication bidirectionnelle entre les stations de base 5G, garantissant une connectivité fluide même en période de pointe.

Centres de données

Les centres de données s'appuient sur des commutateurs optiques pour gérer les flux de données massifs entre les serveurs, les systèmes de stockage et l'infrastructure cloud. Les commutateurs à canaux multiples (par exemple, le module opto-mécanique 1x32 de Fibermart ) permettent un contrôle centralisé de plusieurs connexions, réduisant ainsi le nombre de fibres physiques nécessaires et simplifiant la maintenance du réseau. Les commutateurs MEMS, grâce à leurs vitesses de commutation élevées, permettent un basculement rapide : ils redirigent les signaux en quelques millisecondes en cas de défaillance d'une liaison, garantissant ainsi une disponibilité du réseau de 99,999 %.

Test et détection de fibres optiques

Lors des tests de fibre optique (par exemple, à l'aide de réflectomètres optiques temporels, OTDR), le commutateur optique permet aux techniciens de tester plusieurs liaisons fibre optique séquentiellement sans reconfigurer l'installation, ce qui permet un gain de temps et une efficacité accrue. Dans la détection industrielle (par exemple, les capteurs de température ou de pression), les commutateurs PM préservent la polarisation du signal, garantissant des mesures précises dans des environnements difficiles comme les raffineries de pétrole ou les centrales électriques. Le commutateur PM 1x1 de Fibermart, par exemple, est largement utilisé dans les applications de détection de précision où la précision des données est essentielle.

Résilience et sauvegarde du réseau

Le commutateur optique améliore la résilience du réseau en activant des chemins de secours automatiques. Dans les réseaux en anneau (fréquents dans les télécommunications), si une liaison fibre optique est endommagée, le commutateur redirige les signaux via un chemin de secours, minimisant ainsi les temps d'arrêt. Les commutateurs de dérivation double 1x2 (D1x2) et double 2x2 (D2x2) de Fibermart sont spécialement conçus à cet effet, offrant des chemins redondants pour les services critiques comme les communications d'urgence.

Choisir le bon commutateur optique : un guide pour les utilisateurs industriels

Choisir le commutateur optique optimal nécessite d'aligner ses spécifications sur les exigences techniques et les objectifs opérationnels de l'application. La vaste gamme de produits et les options de personnalisation de Fibermart permettent aux utilisateurs de trouver la solution idéale. Les points clés à considérer sont les suivants :

Configuration : Choisissez les configurations de ports en fonction du nombre de chemins d'entrée/sortie nécessaires. Pour les liaisons point à point bidirectionnelles, un commutateur 1x1 ou 1x2 suffit ; pour les réseaux à canaux multiples (par exemple, les centres de données), des commutateurs 1x16 ou 1x32 sont plus adaptés. Le module optomécanique 1x32 de Fibermart, par exemple, prend en charge 32 ports de sortie, idéal pour la gestion de réseaux à grande échelle.

Type de commutateur : optez pour des commutateurs optomécaniques pour la stabilité et les faibles pertes, des commutateurs MEMS pour la vitesse et le routage dynamique, des commutateurs à semi-conducteurs pour les applications ultra-rapides et des commutateurs PM pour les systèmes sensibles à la polarisation.

Compatibilité fibre et longueur d'onde : Assurez-vous que le commutateur prend en charge le type de fibre (SM, OM1-OM5, PM) et la plage de longueurs d'onde (532–780 nm pour la lumière visible, 1 260–1 660 nm pour les communications longue distance) utilisés dans votre réseau. Le commutateur SM 1x4 de Fibermart, conçu pour les longueurs d'onde de 635 nm, est spécialement conçu pour la détection industrielle à courte portée.

Personnalisation : Pour des besoins spécifiques (par exemple, gestion de puissance élevée, longueurs de fibre personnalisées ou conceptions en rack), Fibermart propose des solutions de commutation optique sur mesure. Son commutateur multicanal en rack 19 pouces, par exemple, peut être personnalisé pour s'adapter aux configurations de rack spécifiques des centres de données.

Avec des prix allant de 58 $ (pour un commutateur optomécanique 1x1 de base) à 5 985 $ (pour un commutateur PM 1x32 à canaux élevés), Fibermart équilibre performances et abordabilité, garantissant que les utilisateurs de tous les secteurs peuvent accéder à une technologie de commutation optique de haute qualité.

Conclusion

À mesure que les réseaux optiques évoluent pour prendre en charge la 6G, l'edge computing et l'Internet des objets (IoT), le commutateur optique continuera de jouer un rôle essentiel pour garantir l'agilité et l'efficacité requises par ces technologies. Les innovations dans les technologies MEMS et SSD permettront des vitesses de commutation plus rapides et des densités de canaux plus élevées, tandis que les progrès de la technologie PM étendront son utilité aux applications de précision. Pour les entreprises et les ingénieurs souhaitant construire des réseaux optiques résilients et performants, le commutateur optique n'est pas un simple composant : c'est un investissement stratégique qui assure la pérennité des systèmes face aux exigences croissantes en bande passante et à l'évolution des normes industrielles. Grâce à des fournisseurs comme Fibermart à la pointe de l'innovation et de la personnalisation, le commutateur optique restera à la pointe de la technologie des réseaux optiques, propulsant la prochaine vague de transformation numérique.
