Qu'est-ce qu'un amplificateur à fibre optique et quels sont les types d'amplificateurs à fibre optique ?

Les amplificateurs à fibre optique sont la pierre angulaire des systèmes modernes de communication optique haut débit et longue distance, répondant ainsi fondamentalement au défi de l'atténuation du signal. Cet article, rédigé par Patrick de Fibermart, propose une analyse approfondie du fonctionnement des amplificateurs à fibre optique, notamment de l' amplificateur à fibre dopée à l'erbium (EDFA), un système révolutionnaire, et explique leur principal atout : l'amplification directe des signaux optiques via une régénération tout optique, évitant ainsi les goulots d'étranglement liés à la conversion électro-optique. Comprendre les principes, les types, les bandes de longueurs d'onde opérationnelles et les avantages/inconvénients des amplificateurs à fibre optique est essentiel pour concevoir et déployer des réseaux optiques hautes performances, ultra-longues distances et haute capacité (tels que les réseaux dorsaux et les câbles sous-marins). Ces amplificateurs sont au cœur du fonctionnement de la société mondiale de l'information et stimulent l'évolution des technologies de communication futures.

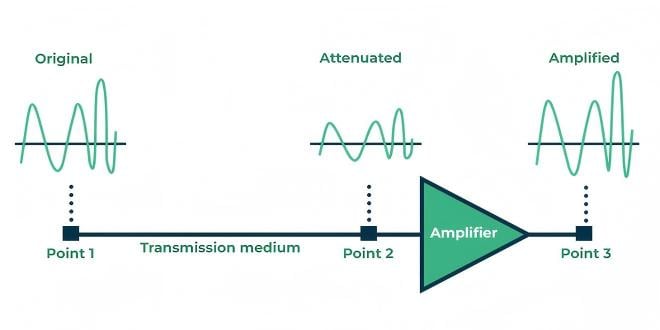

Le défi de l'atténuation du signal dans les systèmes de communication optique

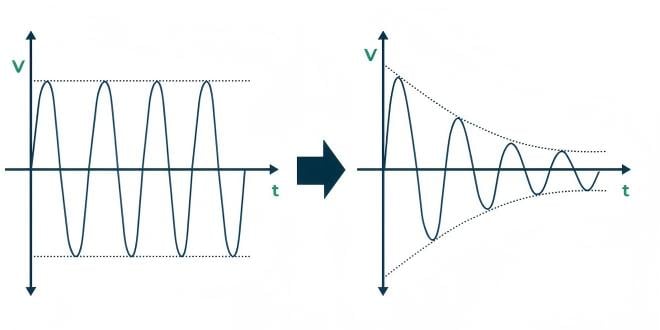

L'atténuation du signal est l'un des principaux défis des systèmes de communication optique longue distance. Les amplificateurs à fibre optique constituent la technologie clé pour y remédier, rendant possibles les communications optiques modernes à haut débit et longue distance. L'atténuation du signal est le phénomène de diminution progressive de la puissance d'un signal optique lors de sa transmission sur fibre optique, principalement dû à l'absorption, à la diffusion et à la courbure, mesurées en dB/km. C'est l'un des principaux facteurs limitant la distance de transmission dans les communications optiques. Comprendre les sources, l'ampleur et l'impact de l'atténuation est crucial pour concevoir, déployer et maintenir des réseaux de communication optique performants et hautement fiables. Les ingénieurs surmontent les défis posés par l'atténuation grâce à des techniques telles que la sélection de longueurs d'onde à faibles pertes, l'utilisation de fibres de haute qualité, l'optimisation du câblage et le déploiement d'amplificateurs optiques.

Le rôle essentiel des amplificateurs à fibre dans la transmission longue distance

Les amplificateurs à fibre optique jouent un rôle essentiel et central dans les systèmes de communication longue distance par fibre optique. Ils surmontent fondamentalement le principal obstacle à la transmission par fibre optique : l’atténuation du signal, permettant ainsi des transmissions ultra-longues distances telles que les communications transocéaniques et les réseaux dorsaux nationaux. Les amplificateurs à fibre optique, en particulier les amplificateurs à fibre dopée à l’erbium (EDFA) et les amplificateurs Raman , sont essentiels aux systèmes de communication longue distance par fibre optique. En compensant directement l’atténuation du signal dans le domaine optique, ils permettent une régénération du signal tout optique (amplification sans répéteur). Cela favorise l’application généralisée de la technologie de multiplexage par répartition en longueur d’onde (WDM). En améliorant le rapport signal/bruit optique (OSNR) et en supprimant les effets non linéaires, ils repoussent sans cesse les limites des distances de transmission des signaux optiques non répéteurs. Sans amplificateurs à fibre optique, les réseaux de communication optiques mondiaux modernes à haut débit et à haute capacité, y compris les réseaux dorsaux Internet et les câbles sous-marins, n’existeraient pas. Ce sont des technologies clés essentielles à l’ère de l’information à haut débit.

Fonctions principales des amplificateurs à fibre

La fonction principale d'un amplificateur à fibre optique est d'amplifier directement les signaux optiques sans les convertir en signaux électriques. Cela en fait des composants essentiels des systèmes de communication et des réseaux optiques modernes. Leurs fonctions principales se manifestent notamment par :

• Surmonter la perte de transmission par fibre et étendre la distance de transmission : en plaçant des amplificateurs à fibre à des points clés du réseau optique (tels que des amplificateurs de ligne, des amplificateurs de puissance et des préamplificateurs), la perte peut être compensée de manière flexible, la puissance du signal augmentée et le rapport signal/bruit optimisé.

• Activation des réseaux tout optique : Dans les réseaux tout optique, les signaux restent sous forme optique tout au long des processus de transmission et de commutation, évitant ainsi les fréquentes conversions optique-électrique-optique (OEO). Cela permet une bande passante plus élevée, une latence plus faible, une complexité réduite et une consommation d'énergie réduite. Les amplificateurs à fibre optique sont indispensables pour assurer la transmission longue distance et la gestion de la puissance des signaux, entièrement dans le domaine optique.

Principaux types d'amplificateurs à fibre

Les amplificateurs à fibre optique sont des dispositifs essentiels des systèmes de communication optique. Ils servent principalement à compenser les pertes de transmission par fibre optique, à étendre la distance de transmission ou à amplifier la puissance du signal. Les principaux types d'amplificateurs peuvent être classés selon les catégories suivantes :

1. Amplificateurs à fibre dopée aux terres rares

• Principe : Des ions spécifiques de terres rares (par exemple, erbium (Er), ytterbium (Yb), praséodyme (Pr), thulium (Tm)) sont dopés dans le cœur de la fibre. Une source laser de pompage excite ces ions à un niveau d'énergie supérieur. Lorsque le signal lumineux passe à travers, l'émission stimulée provoque la chute des ions excités à un niveau d'énergie inférieur, amplifiant ainsi le signal lumineux.

• Principaux types :

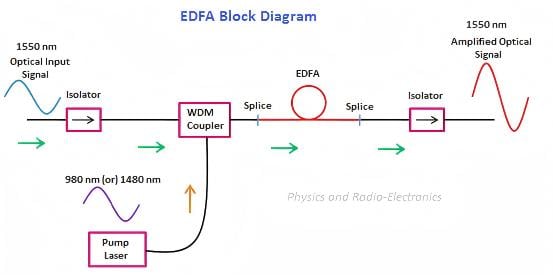

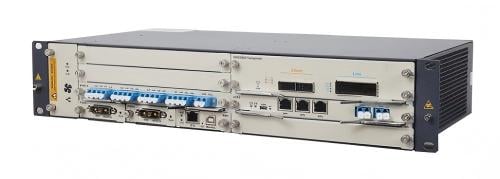

  • Amplificateur à fibre dopée à l'erbium (EDFA) : l'amplificateur à fibre le plus utilisé et le plus mature

• • • Bandes de fonctionnement : bande C (1525-1565 nm) et bande L (1565-1625 nm).

    • Caractéristiques : gain élevé, puissance de sortie élevée, facteur de bruit relativement faible, technologie mature et grande fiabilité. C'est le pilier absolu des réseaux interurbains longue distance, des réseaux métropolitains (MAN) et des systèmes de câbles sous-marins.

• • Amplificateur à fibre dopée à l'ytterbium (YDFA) :

    • Bande de fonctionnement : principalement dans la bande 1 μm (environ 1 030-1 180 nm).

    • Caractéristiques : Idéal pour amplifier les sources d'amorçage des lasers et amplificateurs à fibre haute puissance. Puissance de sortie extrêmement élevée (jusqu'à plusieurs kilowatts). Largement utilisé dans les procédés industriels (découpe, soudage, marquage), la recherche scientifique, le domaine médical, etc.

  • Amplificateur à fibre dopée au thulium (TDFA) :

    • Bandes de fonctionnement : bande S (1460-1530 nm) et bande 2 μm (environ 1800-2100 nm).

    • Caractéristiques : Les TDFA en bande S peuvent étendre la bande passante utilisable des EDFA en bande C. Les TDFA en bande 2 μm ont des applications importantes en biomédecine (par exemple, la chirurgie), le LiDAR, la génération de sources de lumière infrarouge moyenne, le traitement de matériaux spéciaux et les contre-mesures infrarouges.

  • Amplificateur à fibre dopée au praséodyme (PDFA) :

    • Bande de fonctionnement : bande O (fenêtre 1310 nm).

    • Caractéristiques : Développé principalement pour répondre aux besoins d'amplification à la longueur d'onde de dispersion nulle (1 310 nm) des premières fibres standard G.652 déployées. Cependant, en raison d'un rendement relativement faible (nécessitant un pompage de forte puissance) et d'un facteur de bruit plus élevé, son application est moins répandue que l'EDFA. Avec l'évolution des communications vers les bandes C/L et le développement des amplificateurs Raman, les scénarios d'application de l'ADF ont relativement diminué.

2. Amplificateur à fibre Raman (RFA)

• Principe : Basé sur l'effet non linéaire de la diffusion Raman stimulée (SRS) dans la fibre optique. Lorsqu'une lumière de pompage intense se propage dans la fibre, son énergie est transférée via des phonons optiques (vibrations du réseau) à un signal lumineux de longueur d'onde supérieure à celle de la lumière de pompage, amplifiant ainsi le signal.

• Bande de fonctionnement : La bande de gain est déterminée par la longueur d'onde de pompage. Théoriquement, l'amplification peut être obtenue sur toute la fenêtre à faibles pertes de la fibre (1 270-1 670 nm) avec des longueurs d'onde de pompage appropriées. Ce type de fibre est couramment utilisé en bande C et en bande L, en complément ou en alternative à l'EDFA.

• Caractéristiques:

  • Amplification distribuée : utilise la fibre de transmission elle-même comme milieu de gain. Le signal est amplifié au fur et à mesure de sa propagation, réduisant ainsi l'impact des effets non linéaires et améliorant l'OSNR. C'est son principal avantage.

  • Bande passante de gain flexible et large : en utilisant plusieurs sources de pompage à différentes longueurs d'onde, un spectre de gain très plat et large (dépassant 100 nm) peut être synthétisé.

  • Faible bruit : la limite de bruit théorique est inférieure à celle de l'EDFA.

• Inconvénients : Nécessite une puissance de pompage très élevée (1 à 2 ordres de grandeur supérieurs à ceux de l'EDFA), une efficacité de pompage relativement faible et un système relativement complexe (nécessitant plusieurs lasers de pompage, combinateurs de pompage, etc.).

• Applications : Principalement utilisé dans les systèmes nécessitant une transmission à très longue distance et à très haute capacité (par exemple, câbles sous-marins, liaisons terrestres à très longue portée). Souvent utilisé en combinaison avec l'EDFA (hybride EDFA/Raman) ou pour étendre la bande passante d'amplification.

3. Brillouin Fiber Amplifier (BFA)

• Principe : Basé sur l’effet non linéaire de la diffusion Brillouin stimulée (SBS) dans la fibre optique. Une lumière de pompage intense génère un champ d’ondes acoustiques (phonons acoustiques) dans la fibre. Le signal lumineux traversant ce champ acoustique est diffracté (similaire à la diffraction de Bragg), générant une lumière de Stokes se propageant dans la direction opposée à la pompe (le signal lumineux est amplifié).

• Bande de fonctionnement : bande passante de gain extrêmement étroite (plage d'environ 10 à 100 MHz), avec un pic de gain se produisant à une longueur d'onde d'environ 0,08 nm (11 GHz) inférieure à la longueur d'onde de pompage.

• Caractéristiques:

  • Gain très élevé : le gain est extrêmement important à proximité du point de résonance.

  • Bande passante extrêmement étroite : cela le rend inadapté comme amplificateur de puissance conventionnel ou amplificateur de ligne dans les systèmes de communication optique.

• Applications : Principalement utilisé pour le filtrage optique à bande étroite, la détection optique (détection Brillouin distribuée), la photonique micro-ondes, la génération d'effets de lumière lente et certaines applications de traitement de signal spécialisées.

4. Amplificateur optique à semi-conducteur (SOA)

• Principe : Il s’agit essentiellement d’une diode laser à semi-conducteur sans cavité optique ou avec réflectivité des faces terminales supprimée. L’injection de courant crée une inversion de population dans le matériau semi-conducteur (généralement InGaAsP). Le signal lumineux est amplifié lors de son passage dans la région active.

• Bande de fonctionnement : dépend de la bande interdite du matériau semi-conducteur ; peut couvrir une plage allant d'environ 800 nm à plus de 1 600 nm.

• Caractéristiques:

  • Petite taille, intégration facile : structure compacte, facilement intégrable avec d'autres circuits intégrés photoniques (PIC) ou appareils électroniques.

  • Bande passante de gain relativement large : peut atteindre plusieurs dizaines de nanomètres.

  • Pompage électrique : mécanisme d'entraînement relativement simple.

• Inconvénients : facteur de bruit plus élevé, gain sensible à la polarisation (nécessite une conception indépendante de la polarisation), diaphonie non linéaire importante, puissance de sortie généralement inférieure à celle des amplificateurs à fibre dopée.

• Applications : Principalement utilisé dans les nœuds de traitement du signal optique pour des fonctions telles que la commutation optique, la conversion de longueur d'onde, la régénération du signal et le calcul optique. Également utilisé comme préamplificateur ou amplificateur de puissance dans les réseaux d'accès, les réseaux métropolitains et d'autres applications sensibles au coût et à la taille, où les exigences de performances extrêmes ne sont pas critiques. Joue un rôle important en photonique intégrée.

FAQ sur les amplificateurs à fibre optique

Q : Qu'est-ce qu'un amplificateur à fibre optique ?

Q : Quels sont les principaux types d’amplificateurs à fibre optique ?

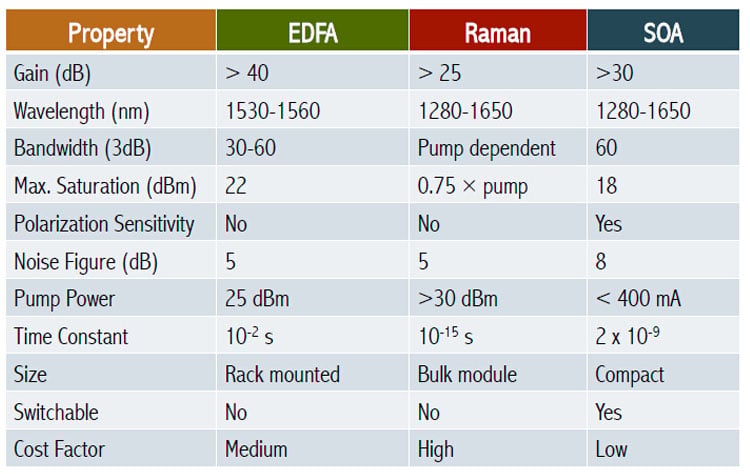

Q : Quelles sont les principales différences entre les amplificateurs à fibre EDFA et Raman ?

Q : Quelles sont les longueurs d’onde de fonctionnement typiques et les caractéristiques de gain des amplificateurs à fibre optique ?

Q : Comment les amplificateurs à fibre optique améliorent-ils les performances des systèmes de communication à fibre optique ?

Conclusion

En résumé, les amplificateurs à fibre optique, et notamment l'amplificateur à fibre dopée à l'erbium (EDFA), grâce à leur capacité révolutionnaire de régénération du signal tout optique, ont totalement surmonté les limitations de débit et de distance inhérentes à la conversion optique-électrique traditionnelle. Véritables piliers des réseaux de communication optique modernes, ils amplifient les signaux directement dans le domaine optique et assurent la transmission d'informations à haut débit, haute capacité, ultra-longue distance et à faibles pertes sur de vastes réseaux de fibre optique. Leurs performances stables et performantes constituent l'épine dorsale de la société de l'information mondiale d'aujourd'hui et continuent de fournir le support fondamental essentiel à l'évolution des technologies de communication de nouvelle génération. Les amplificateurs à fibre de Fiber-Mart sont non seulement le pilier des communications optiques, mais aussi le moteur principal de leur développement continu. Leur statut fondamental est appelé à perdurer.
