Dans la quête incessante de vitesses plus élevées, de distances plus grandes et d'une précision sans précédent pour les systèmes de communication et de détection optiques, un défi fondamental est apparu : les amplificateurs conventionnels ne parvenaient pas à préserver l'état de polarisation critique des signaux lumineux. Cette limitation est devenue un obstacle majeur, car les applications dépendant des informations de polarisation – des communications cohérentes de nouvelle génération aux LiDAR avancés et aux expériences quantiques – exigeaient une amplification sans compromis. C'est là qu'intervient l' amplificateur à fibre dopée à l'erbium et à maintien de polarisation (PM-EDFA). Cette technologie spécialisée ne se contente pas d'amplifier la lumière ; elle maintient méticuleusement l'intégrité de la polarisation du signal tout au long du processus. En combinant un gain élevé, une puissance de sortie impressionnante et un bruit exceptionnellement faible avec la capacité unique de préserver les états de polarisation (plus de 20 dB PER), les PM-EDFA sont devenus le moteur indispensable des avancées technologiques. Ils permettent aux câbles transocéaniques de transporter des signaux cohérents sur des milliers de kilomètres, aux satellites de recevoir des communications interstellaires de faible intensité, aux capteurs distribués de surveiller la tension des câbles sous-marins avec une précision inégalée et de fournir la lumière polarisée stable indispensable à la recherche de pointe et à la surveillance atmosphérique. Pilier des systèmes optiques modernes hautes performances, le PM-EDFA n'est pas un simple amplificateur ; c'est le catalyseur clé qui libère tout le potentiel des technologies sensibles à la polarisation à l'échelle mondiale.

Tout au long de l'évolution des systèmes de communication et de détection par fibre optique, l'amplificateur à fibre dopée à l'erbium (EDFA) a révolutionné la transmission des signaux optiques. Cependant, à l'ère des communications cohérentes et des applications sensibles à la polarisation, les EDFA conventionnels ont révélé leurs limites : leur incapacité à maintenir la polarisation des signaux optiques. Par conséquent, l'EDFA à maintien de polarisation (PM-EDFA) s'est imposé comme une technologie essentielle des communications haut débit, de la détection de précision et des systèmes laser avancés. Cet amplificateur optique spécialisé amplifie non seulement les signaux optiques, mais maintient également la constance de leur polarisation, résolvant ainsi des défis critiques dans de nombreuses applications de haute technologie. Des câbles sous-marins transocéaniques aux satellites météorologiques, en passant par les systèmes LiDAR et les expériences de communication quantique, les PM-EDFA repoussent les limites des technologies mondiales de communication et de détection optiques.

Principe de fonctionnement et caractéristiques de l'amplificateur à fibre à maintien de polarisation

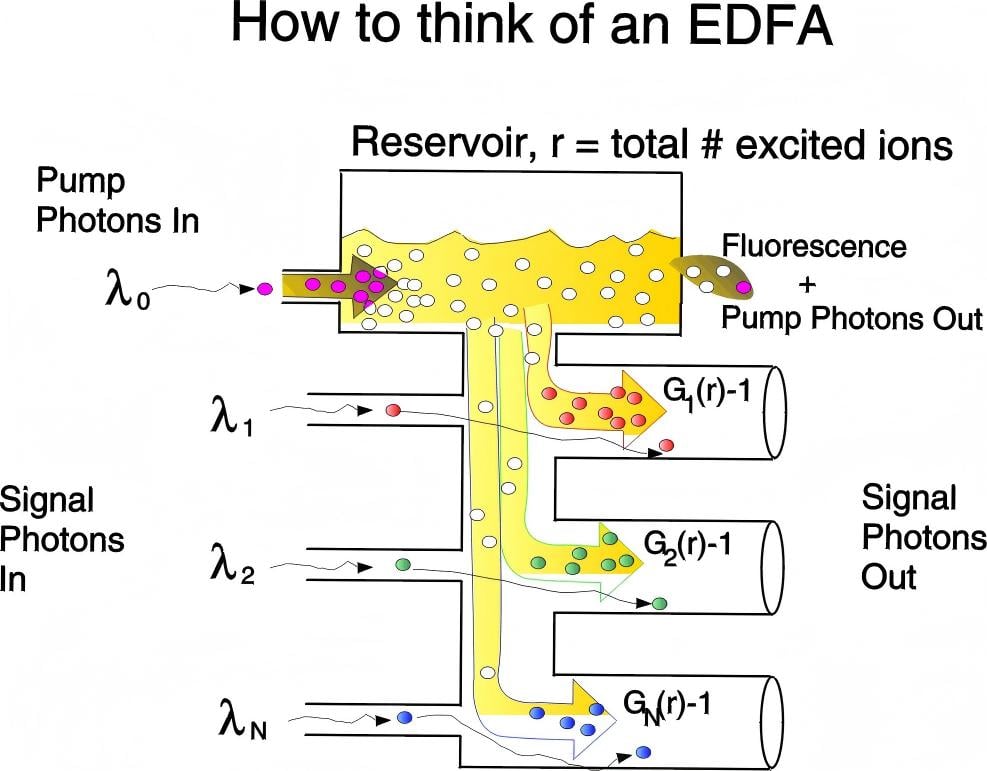

L'atout principal d'un PM-EDFA réside dans sa capacité à amplifier les signaux optiques tout en préservant leur état de polarisation. Cette caractéristique est cruciale pour de nombreuses applications sensibles à la polarisation.

Structure du chemin optique à maintien de polarisation

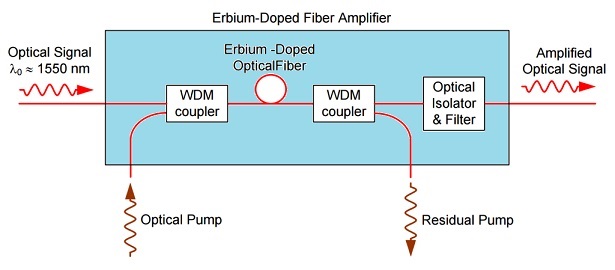

Les PM-EDFA utilisent une conception de chemin optique à maintien de polarisation. Celle-ci comprend des coupleurs de fibre PM d'entrée/sortie, des isolateurs optiques PM, des multiplexeurs à répartition en longueur d'onde (WDM) PM et une fibre PM dopée à l'erbium. Tous les composants optiques sont optimisés pour préserver la polarisation, garantissant ainsi la cohérence de l'état de polarisation pendant la transmission et l'amplification du signal. Point crucial, ces composants sont connectés grâce à des techniques d'épissure à maintien de polarisation spécialisées qui garantissent un alignement précis sur l'axe lent. Cette conception garantit que seuls les signaux alignés sur l'axe lent sont efficacement amplifiés, tandis que la lumière sur l'axe rapide est bloquée ou atténuée.

Paramètres de performance clés

Par exemple, cet amplificateur à maintien de polarisation de 37 dBm de Fiber-MART présente des indicateurs de performance impressionnants :

Bande de fonctionnement : couvre principalement la bande C (1529-1565 nm) et la bande L (1570-1625 nm), répondant à diverses exigences des systèmes de communication.

Capacité de gain : Gains jusqu'à 37 dB, permettant l'amplification de signaux faibles à des niveaux de puissance utilisables.

Puissance de sortie : puissance de sortie maximale atteignant 37 dBm (~ 2 W), avec des modèles haute puissance atteignant jusqu'à 40 dBm (10 W).

Rapport d'extinction de polarisation (PER) : généralement supérieur à 20 dB, les modèles haut de gamme dépassant 23 dB, garantissant que la lumière de sortie a une polarisation linéaire très pure.

Contrôle du bruit : facteur de bruit minimum aussi bas que 4,5 dB, particulièrement critique lors de l'amplification de signaux faibles.

Conception innovante à faible bruit

Les récentes avancées technologiques ont permis d'obtenir des architectures à faible bruit plus sophistiquées. La conception d'amplification à deux étages divise le système en deux : le premier étage offre un gain plus faible (20-25 dB), mais intègre des réseaux de Bragg sur fibre inclinés spécialisés pour filtrer le bruit d'émission spontanée amplifiée (ASE) dès le début du processus d'amplification ; le second étage offre un gain plus élevé (30-40 dB), amplifiant le signal préamplifié à la puissance cible. Cette conception est particulièrement adaptée aux situations avec une puissance d'entrée extrêmement faible (par exemple, inférieure à -65 dBm), résolvant efficacement les problèmes de bruit causés par la faiblesse des signaux dans les transmissions longue distance, comme les communications par satellite.

Applications de la fibre PM EDFA dans la communication et la détection

Les capacités uniques des PM-EDFA en font des composants clés indispensables dans plusieurs domaines de haute technologie.

1. Systèmes de communication optique cohérente longue distance

Dans les communications modernes par fibre optique, les PM-EDFA jouent un rôle essentiel dans l'amélioration du signal. Ils compensent l'atténuation du signal sur de longues distances tout en préservant sa polarisation, essentielle à la cohérence des systèmes de communication. Dans les câbles sous-marins transocéaniques, le déploiement des PM-EDFA permet aux signaux de parcourir des milliers de kilomètres sans perte d'information de polarisation. Dans les systèmes de communication optique par satellite, confrontés à des signaux de réception extrêmement faibles (généralement inférieurs à -65 dBm), les PM-EDFA à faible bruit de nouvelle génération suppriment efficacement l'accumulation de bruit ASE et améliorent le rapport signal/bruit (SNR) et la qualité de transmission grâce à leur structure innovante à deux étages.

2. Systèmes de détection et de surveillance par fibre optique

Les PM-EDFA présentent un intérêt unique pour les systèmes de détection à fibre optique distribuée. Les systèmes B-OTDR (réflectomètre optique temporel Brillouin) utilisent la lumière haute puissance à polarisation préservée, amplifiée par les PM-EDFA, pour surveiller en continu les états de contrainte et de déformation sur toute la longueur des câbles sous-marins. Cette technologie surmonte les limites des OTDR conventionnels et fournit des données cruciales sur la contrainte des fibres tout au long du cycle de vie du câble : fabrication, manutention, installation, déploiement, exploitation et maintenance. Elle permet aux ingénieurs d'améliorer les processus de fabrication, d'optimiser les plans d'installation, de détecter précocement les points de défaillance potentiels et d'améliorer considérablement la fiabilité des systèmes de câbles sous-marins.

3. LiDAR et surveillance météorologique

Dans les systèmes LiDAR (détection et télémétrie par la lumière), les PM-EDFA offrent une forte amplification de puissance crête tout en préservant la polarisation, ce qui en fait des sources lumineuses idéales pour la détection atmosphérique. Les PM-EDFA pulsés peuvent générer des impulsions laser d'une puissance crête supérieure à 100 W, avec des largeurs d'impulsion comprises entre 200 et 400 ns et des fréquences de répétition allant jusqu'à 20 kHz. Ces caractéristiques leur permettent de répondre aux exigences rigoureuses des profileurs de vent 2D/3D, de la surveillance météorologique et de la surveillance de la pollution atmosphérique. En analysant l'état de polarisation de la lumière réfléchie par les particules atmosphériques, les chercheurs peuvent obtenir des paramètres atmosphériques précis et des informations sur la répartition des polluants.

4. Combinaison de faisceaux laser cohérents et applications de recherche

En combinaison cohérente laser, plusieurs faisceaux laser nécessitent des états de polarisation constants pour obtenir une interférence et une combinaison de faisceaux efficaces. Les PM-EDFA garantissent que le laser de sortie de chaque canal d'amplification présente le même état de polarisation, constituant ainsi la base technique d'une synthèse laser haute puissance et haute qualité. En recherche, les PM-EDFA fournissent les sources lumineuses à polarisation stabilisée nécessaires aux expériences d'optique quantique, d'interférométrie et de spectroscopie haute résolution, répondant ainsi aux exigences strictes de pureté de polarisation des recherches scientifiques.

Valeur fondamentale et avantages techniques du PM-EDFA

La capacité des PM-EDFA à remplacer les EDFA conventionnels dans de nombreuses applications haut de gamme découle de leurs solutions à plusieurs défis techniques clés :

Garantir la cohérence de la polarisation

Les EDFA conventionnels peuvent perturber ou altérer l'état de polarisation pendant l'amplification, ce qui est inacceptable pour les applications nécessitant des informations de polarisation. Grâce à une conception de chemin optique entièrement en PM et à des techniques d'alignement d'axe précises, les EDFA PM garantissent la correspondance entre l'état de polarisation du signal de sortie et celui de l'entrée, généralement avec un taux d'extinction supérieur à 20 dB. Cette caractéristique est particulièrement essentielle pour les communications optiques cohérentes, car ces systèmes exploitent la polarisation de la lumière pour véhiculer l'information. Les EDFA PM permettent aux systèmes de décoder avec précision les informations codées en polarisation, même après une transmission longue distance.

L'art d'équilibrer puissance élevée et faible bruit

Les applications modernes exigent à la fois une puissance de sortie élevée et un bruit extrêmement faible, une exigence contradictoire pour les amplificateurs traditionnels. Les amplificateurs PM-EDFA concilient parfaitement ces exigences grâce à des architectures d'amplification multi-étages innovantes. Les conceptions à deux ou trois étages, associées à des filtres ASE à bande étroite, peuvent fournir une puissance de sortie allant jusqu'à 33 dBm (2 W) tout en obtenant des bruits de seulement 3,6 dB. Cette caractéristique de puissance élevée et de faible bruit permet aux systèmes de sonder de plus longues distances et de transmettre davantage de données.

Flexibilité pour diverses applications

L'EDFA à maintien de polarisation offre plusieurs modes de fonctionnement pour répondre aux différentes exigences d'application, telles qu'un amplificateur optique à maintien de polarisation haute puissance de 30 dBm :

Mode Onde Continue (CW) : Pour amplifier les signaux optiques continus.

Mode pulsé : génère une lumière pulsée à puissance de crête élevée, adaptée aux systèmes LiDAR et de détection.

Mode de contrôle automatique du gain (AGC) : maintient un gain constant, non affecté par les fluctuations de puissance d'entrée.

Mode de contrôle automatique de l'alimentation (APC) : maintient des niveaux de puissance de sortie stables.

Cette flexibilité permet à la même plate-forme technologique de servir un large spectre allant des communications à haut débit à la détection de précision, élargissant considérablement son champ d'application.

FAQ Questions fréquemment posées

Q : Quelle est la puissance d'entrée et de sortie requise pour le mode AGC ou APC ?

R : La plage d'entrée est généralement comprise entre -10 et +10 dBm, et la puissance de sortie peut atteindre 37 dBm. Fibermart peut personnaliser la puissance d'entrée ou de sortie selon vos besoins.

Q : Quel type d'EDFA est principalement utilisé dans l'application d'amplification de signal ou de transmission optique ?

R : Nous avons un préamplificateur, un amplificateur en ligne et un amplificateur booster.

Conclusion

Les EDFA PM jouent un rôle essentiel dans les systèmes de communication optique cohérente à haut débit, garantissant l'intégrité des états de polarisation du signal après une transmission longue distance. Dans le domaine de la détection par fibre optique distribuée, ils fournissent des sources lumineuses haute puissance à maintien de polarisation, permettant une surveillance des contraintes et des déformations avec une précision sans précédent. Pour la détection LiDAR et météorologique, ils fournissent une sortie pulsée à haute puissance crête, aidant les scientifiques à percer les secrets de l'atmosphère.

Avec le déploiement accéléré des réseaux 5G/6G, l'expansion de l'Internet des objets (IoT) et la numérisation mondiale, la demande de communications optiques haut débit, haute capacité et longue distance va continuer de croître. En tant que composant clé de ces technologies, l'importance du PM-EDFA ne fera que croître.
