Système D'alignement Optique
Les platines d'alignement de guides d'ondes à fibres Fibermart sont des platines motorisées à double positionnement 6 axes, offrant un contrôle logiciel de flux de travail PC, un mouvement continu avec une résolution micrométrique ou submicronique et une stabilité à long terme, fonctionnant pour le couplage fibre à puce, le couplage unité de réseau de fibres (FAU) à puce ou le couplage réseau de fibres à guide d'ondes, qui sont les propriétés mécaniques requises pour coupler la lumière des fibres optiques aux guides d'ondes ou à d'autres composants de fibres optiques comme les PIC ou les boîtiers de puces.

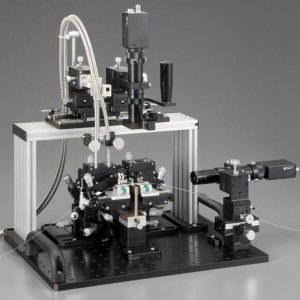

Fibermart propose plusieurs systèmes d'alignement de guides d'ondes à fibre optique, notamment des systèmes d'alignement manuels, semi-automatiques et entièrement automatisés (12 axes), destinés aux lignes de production d'ateliers de fibre optique et aux laboratoires de recherche. Équipés d'un module de déplacement du cœur, de dispositifs de fixation mécaniques (avec capteur tactile ), d'un système de vision, d'un logiciel de contrôle des processus, d'un wattmètre, d'une source lumineuse, d'un système de polymérisation UV, d' un distributeur d'époxy , d'une table anti-vibrations, etc., nos systèmes d'alignement fibre-guide d'ondes utilisent des vis moletées pour un positionnement manuel avec une résolution micrométrique ou un logiciel de gestion des processus sur PC, piloté par un moteur pas à pas, pour réaliser le couplage fibre/FA-guide d'ondes. Pour un positionnement nanométrique, nos platines entièrement automatisées sont disponibles avec des actionneurs micrométriques différentiels ou des moteurs pas à pas, et proposent un couplage par boucle ouverte ou fermée pour l'auto-alignement.
IntroductionLes platines d'alignement de guides d'ondes à fibres optiques de Fibermart représentent le summum des systèmes opto-mécaniques de précision. Conçues pour la tâche exigeante du couplage de la lumière entre les fibres optiques et les circuits intégrés photoniques (PIC) ou les guides d'ondes, ces systèmes sophistiqués, allant des configurations manuelles aux plateformes entièrement automatisées à 12 axes, offrent la résolution submicronique et la stabilité à long terme essentielles à un couplage lumineux haute efficacité en production et en recherche. Dotées d'un logiciel de gestion de flux de travail piloté par PC, de systèmes de vision intégrés et d'une technologie d'amortissement des vibrations, elles constituent la solution idéale pour un alignement optimal dans les applications Fibre-à-Puce (FTC), Unité de Réseau de Fibres (FAU)-à-Puce (FRC) et autres applications critiques d'encapsulation photonique.  Caractéristiques
● Positionnement multi-axes de précision avec platines manuelles, motorisées ou piézoélectriques offrant jusqu'à 12 axes de contrôle pour un alignement complexe à plusieurs degrés de liberté.
● Résolution submicronique à nanométrique permettant l'alignement précis requis pour un couplage efficace des guides d'ondes et des fibres monomodes. ● Logiciel de contrôle de flux de travail intégré fournissant des séquences d'alignement automatisées et programmables pour des protocoles de production et de recherche reproductibles. ● Configurations système complètes disponibles en systèmes d'alignement manuels, semi-automatisés ou entièrement automatisés pour répondre aux différents besoins de débit et de précision. ● Intégration de processus tout-en-un combinant les composants de mouvement principaux, les systèmes de vision, les wattmètres, les sources lumineuses, le durcissement UV et les distributeurs d'époxy dans une configuration unifiée. ● Systèmes de stabilité avancés comprenant des fixations mécaniques rigides, des capteurs tactiles et des tables à isolation vibratoire active pour maintenir l'intégrité de l'alignement. Actionnement et retour d'information flexibles utilisant des vis moletées, des moteurs pas à pas ou des micromètres différentiels avec retour d'information en boucle fermée optionnel pour une optimisation automatisée. Principes
Le principe fondamental de l'alignement des guides d'ondes à fibres optiques est d'obtenir un transfert de puissance optique maximal en positionnant le cœur de la fibre optique en parfait recouvrement spatial avec le champ modal du guide d'ondes ou de la puce optique. Ceci requiert des déplacements d'une précision micrométrique, voire submicrométrique, sur plusieurs axes linéaires et rotatifs (X, Y, Z, θx, θy, θz) afin de corriger tout défaut d'alignement.
Les systèmes manuels et semi-automatisés y parviennent grâce à des vis moletées de précision ou des micromètres, l'alignement étant contrôlé visuellement par des caméras et optimisé par l'observation d'un wattmètre optique connecté. Le logiciel de gestion du flux de travail guide ensuite l'opérateur ou contrôle des actionneurs motorisés pour trouver la position de puissance maximale. Les systèmes entièrement automatisés mettent en œuvre un principe de rétroaction en boucle fermée. Le logiciel contrôle directement des platines motorisées ou piézoélectriques, ajustant en continu la position tout en surveillant la lecture du wattmètre en temps réel. Il exécute des algorithmes pour rechercher et verrouiller automatiquement la position de puissance optique couplée maximale, garantissant un alignement constant et automatisé avec une précision nanométrique et une stabilité à long terme.  Applications• Conditionnement de circuits intégrés photoniques (PIC) pour le couplage de fibres optiques à des dispositifs photoniques sur puce en silicium, phosphure d'indium ou autres. • Alignement des réseaux de fibres (FAU) sur les guides d'ondes pour la fabrication de circuits optiques planaires (PLC) et de modules optiques multicanaux. • Laboratoires de recherche et développement pour le prototypage de nouveaux dispositifs photoniques, capteurs et composants d'optique quantique. • Lignes de production à haut volume pour l'assemblage automatisé d'émetteurs-récepteurs optiques, de modules cohérents et de moteurs optiques avancés. • Assemblage de précision de composants à fibres optiques, incluant l'alignement et la fixation permanente des fibres sur des isolateurs, des collimateurs et autres micro-éléments optiques. |
