Optisches Ausrichtungssystem

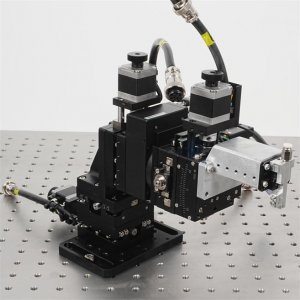

Die Fibermart Fiber Waveguide Alignment Stages sind motorisierte Dual-6-Achsen-Positioniersysteme, die über eine PC-Workflow-Software gesteuert werden und eine kontinuierliche Bewegung mit Mikrometer- oder Submikrometerauflösung sowie Langzeitstabilität ermöglichen. Sie eignen sich für die Kopplung von Faser zu Chip, von Fiber Array Unit (FAU) zu Chip oder von Fiber Array zu Wellenleiter. Dabei handelt es sich um die mechanischen Eigenschaften, die erforderlich sind, um Licht von optischen Fasern zu Wellenleitern oder anderen faseroptischen Komponenten wie PICs oder Chipgehäusen zu koppeln.
Fibermart bietet verschiedene Ausrichtungssysteme für Faserwellenleiter an , darunter manuelle, halbautomatische und vollautomatische 12-Achsen-Ausrichtungssysteme für die Fertigung in Glasfaserwerkstätten und Forschungslabore. Unsere Faser-Wellenleiter-Ausrichtungssysteme umfassen Kernbewegungselemente, mechanische Vorrichtungen (mit Berührungssensor ), Bildverarbeitungssysteme , Workflow-Steuerungssoftware, Leistungsmesser, Lichtquellen, UV-Härtungsanlagen, Epoxidharz-Spender , Vibrationstische etc. Sie ermöglichen die manuelle Positionierung mit Mikrometergenauigkeit mittels Rändelschrauben oder die Durchführung der Faser-Wellenleiter-Kopplung mittels PC-Workflow-Software und Schrittmotorsteuerung. Für die Nanometerpositionierung sind unsere vollautomatischen Systeme mit Differenzialmikrometer- oder Schrittmotorantrieben sowie mit offener oder geschlossener Rückkopplung für die automatische Ausrichtung erhältlich.
EinführungDie Faserwellenleiter-Ausrichtsysteme von Fibermart stellen die Spitze der Präzision optomechanischer Systeme dar und wurden für die anspruchsvolle Aufgabe der Lichtkopplung zwischen optischen Fasern und photonischen integrierten Schaltungen (PICs) oder Wellenleitern entwickelt. Diese hochentwickelten Systeme, von manuellen Konfigurationen bis hin zu vollautomatischen 12-Achsen-Plattformen, bieten die für eine hocheffiziente Lichtkopplung in Produktion und Forschung unerlässliche Submikrometer-Auflösung und Langzeitstabilität. Ausgestattet mit PC-gesteuerter Workflow-Software, integrierten Bildverarbeitungssystemen und Vibrationsdämpfungstechnologie sind sie die optimale Lösung für die Ausrichtung in Faser-Chip-, Faserarray-Einheit-Chip- (FAU-) und anderen kritischen photonischen Packaging-Anwendungen.  Merkmale
● Mehrachsige Präzisionspositionierung mit manuellen, motorisierten oder piezoelektrisch angetriebenen Positioniertischen für bis zu 12 Steuerungsachsen zur komplexen Ausrichtung mit mehreren Freiheitsgraden.
● Submikrometer- bis Nanometerauflösung für die präzise Ausrichtung, die für die effiziente Kopplung von Wellenleitern und Singlemode-Fasern erforderlich ist. ● Integrierte Workflow-Steuerungssoftware mit automatisierten, programmierbaren Ausrichtungssequenzen für reproduzierbare Produktions- und Forschungsprotokolle. ● Umfassende Systemkonfigurationen als manuelle, halbautomatische oder vollautomatische Ausrichtungssysteme für unterschiedliche Durchsatz- und Präzisionsanforderungen. ● All-in-One-Prozessintegration mit Kernbewegungskomponenten, Bildverarbeitungssystemen, Leistungsmessern, Lichtquellen, UV-Härtung und Epoxidharz-Dosierern in einem einheitlichen System. ● Fortschrittliche Stabilitätssysteme mit starren mechanischen Vorrichtungen, Berührungssensoren und aktiven Schwingungsisolationstischen zur Aufrechterhaltung der Ausrichtungsgenauigkeit. Flexible Betätigung und Rückmeldung mittels Rändelschrauben, Schrittmotoren oder Differenzialmikrometern mit optionaler Regelung für die automatische Optimierung. Prinzipien
Das Kernprinzip der Faserwellenleiterausrichtung besteht darin, durch perfekte räumliche Überlappung des Faserkerns mit dem Modenfeld eines Wellenleiters oder optischen Chips eine maximale optische Leistungsübertragung zu erzielen. Dies erfordert Bewegungen mit Mikrometer- und Submikrometerpräzision entlang mehrerer linearer und rotatorischer Achsen (X, Y, Z, θx, θy, θz), um alle möglichen Fehlausrichtungen zu korrigieren.
Manuelle und halbautomatische Systeme erreichen dies durch präzise Rändelschrauben oder Mikrometer. Die Ausrichtung wird visuell per Kamera überwacht und durch Beobachtung eines angeschlossenen optischen Leistungsmessers optimiert. Die Workflow-Software führt den Bediener oder steuert motorisierte Aktuatoren, um die Position der maximalen Leistung zu finden. Vollautomatische Systeme arbeiten mit einem geschlossenen Regelkreis. Die Software steuert motorisierte oder piezoelektrische Positioniertische direkt und passt die Position kontinuierlich an, während sie gleichzeitig den Messwert des Leistungsmessers in Echtzeit überwacht. Sie führt Algorithmen aus, um die Position der maximalen eingekoppelten optischen Leistung automatisch zu finden und zu fixieren. Dies gewährleistet eine konsistente, berührungslose Ausrichtung mit Nanometerpräzision und Langzeitstabilität.  Anwendungen● Gehäuse für photonische integrierte Schaltungen (PICs) zur Kopplung von optischen Fasern an Silizium-, Indiumphosphid- oder andere chipbasierte photonische Bauelemente. ● Ausrichtung von Faserarray-Einheiten (FAUs) an Wellenleiter bei der Herstellung planarer Lichtwellenleiterschaltungen (PLCs) und optischer Mehrkanalmodule. ● Forschungs- und Entwicklungslabore für die Prototypenentwicklung neuer photonischer Bauelemente, Sensoren und quantenoptischer Komponenten. ● Produktionslinien für die automatisierte Montage von optischen Transceivern, kohärenten Modulen und fortschrittlichen optischen Systemen. ● Präzisionsmontage von faseroptischen Komponenten, einschließlich der Ausrichtung und permanenten Befestigung von Fasern an Isolatoren, Kollimatoren und anderen Mikrooptiken. |
