Répartiteur PLC

Répartiteur fibre optique PLC – 1xN, 2xN, PM, ABS et sans bloc, personnalisable chez Fibermart avec livraison gratuite et garantie à vie

Un coupleur de fibre optique sert à diviser la lumière de la fibre optique en plusieurs faisceaux selon un rapport précis. C'est un composant essentiel des réseaux optiques passifs (PON), d'où son autre nom de coupleur PON . Il existe principalement deux types de coupleurs de fibre PON : le coupleur à fusion traditionnel, également appelé coupleur FBT ou coupleur FBT WDM , qui offre un prix compétitif ; et le coupleur PLC, basé sur la technologie PLC (Planar Lightwave Circuit), compact et adapté aux applications à haute densité. Achetez des coupleurs de fibre optique chez Fibermart ! Fibermart propose des coupleurs PLC, des coupleurs de fibre optique PLC et des coupleurs PM PLC de haute qualité, disponibles dans le monde entier.

Introduction

Le répartiteur de fibres Fibermart PLC est un composant optique passif haute densité essentiel, conçu pour distribuer efficacement les signaux optiques dans les réseaux modernes. Basé sur la technologie avancée des circuits optiques planaires (PLC), il divise un signal lumineux d'entrée en plusieurs signaux de sortie uniformes, constituant ainsi le cœur des architectures de réseaux optiques passifs (PON). Disponible en configurations compactes 1xN et 2xN, de 1x2 à 1x128, et dans différents types de conditionnement (boîtier ABS, montage en rack et fibre nue), ce répartiteur offre une fiabilité inégalée, de faibles pertes liées à la polarisation et une uniformité de signal exceptionnelle pour les applications FTTH, de centres de données et d'entreprise les plus exigeantes.

Caractéristiques

● Fabriqué à l'aide de procédés de guides d'ondes semi-conducteurs sur un substrat de quartz, permettant des performances supérieures aux séparateurs FBT traditionnels, notamment une perte indépendante de la longueur d'onde et une excellente uniformité du canal.

● Offert dans une gamme complète de configurations de ports 1xN (par exemple, 1x4, 1x8, 1x32, 1x64) et 2xN (jusqu'à 2x128) pour répondre à tous les besoins de branchement de réseau, des points de distribution aux terminaux des utilisateurs finaux.

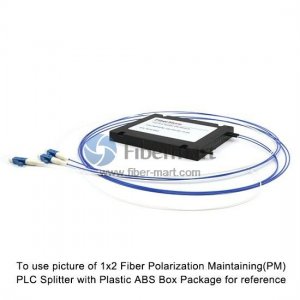

● Disponible en modules ABS Box standard pour une intégration facile, en unités rackables 1U pour les centraux téléphoniques à haute densité et en types compacts à fibre nue (sans bloc) pour les boîtiers à espace limité et l'épissure sur le terrain.

● Offre une faible perte d'insertion (par exemple, ≤10,5 dB pour 1x8), une perte de retour élevée (≥55 dB), une perte minimale dépendante de la polarisation (≤0,3 dB) et un fonctionnement stable sur une large plage de longueurs d'onde de 1260 à 1650 nm.

●  Conçu pour une stabilité à long terme sur une large plage de températures (-40°C à +85°C) et testé pour répondre aux normes industrielles rigoureuses telles que Telcordia GR-1221-CORE, GR-1209-CORE et les directives RoHS.

● Offre de nombreuses options de personnalisation et est testée à 100 % avec un rapport de test individuel, certifiée CE, RoHS, FCC, ISO9001 pour chaque unité afin de garantir des performances élevées et une garantie zéro panne à vie.

Principes

Un répartiteur PLC fonctionne grâce à des guides d'ondes optiques intégrés, fabriqués sur une puce à base de silice. Contrairement aux coupleurs fusionnés, il utilise des techniques de fabrication de semi-conducteurs par photolithographie pour graver des chemins de guides d'ondes ramifiés et précis sur cette puce. Lorsqu'un signal lumineux entre dans la puce, le réseau de guides d'ondes répartit passivement et uniformément la puissance optique entre les multiples canaux de sortie. Cette technologie planaire garantit que le rapport de division est pratiquement insensible à la longueur d'onde de la lumière incidente, permettant ainsi à un seul dispositif de prendre en charge simultanément plusieurs bandes de transmission (par exemple, 1310 nm, 1490 nm, 1550 nm), ce qui est essentiel pour les services triple play dans les systèmes PON.

Il en résulte un dispositif offrant une puissance de sortie exceptionnellement uniforme sur tous les canaux et une variation minimale en fonction de la température ou des changements de polarisation. Pour les applications spécialisées nécessitant un contrôle précis de l'état de polarisation de la lumière, des coupleurs PLC à maintien de polarisation (PM) sont disponibles. Ces derniers intègrent une fibre PM alignée sur l'axe du guide d'ondes de la puce afin de préserver la polarisation linéaire du signal tout au long du processus de division, un point crucial pour les systèmes de détection cohérente et les applications de capteurs.

Applications

● Réseaux optiques passifs (PON) Fibre jusqu'au domicile (FTTH) : servant de composant de division fondamental dans les systèmes EPON, GPON et XG-PON pour distribuer les signaux du central téléphonique à plusieurs abonnés.

● Distribution des signaux optiques dans les centres de données : Permet une distribution efficace des signaux à l’intérieur et entre les salles de données pour la surveillance du réseau, l’accès aux tests et les interconnexions.

● Réseaux de diffusion de télévision par câble (CATV) : Distribution de signaux vidéo RF analogiques ou numériques sur fibre optique avec une perte minimale et une intégrité de signal élevée vers de nombreux points de terminaison.

● Réseau local (LAN) et câblage d'entreprise : faciliter le câblage optique structuré dans les grands bâtiments, les campus et les réseaux d'entreprise pour les connexions dorsales à large bande passante.

● Équipements de détection et de test optiques : utilisés dans les configurations de laboratoire, les réflectomètres optiques temporels (OTDR) et les systèmes de capteurs distribués où une division précise du signal à faible perte est requise.
