光ネットワークに対する偏波依存損失 (PDL) の影響、その現実世界への影響、光通信の未来を形作る革新的なソリューションを探ります。洞察力を持って複雑な問題を解決しましょう。

光ネットワークに対する偏波依存損失の影響

ペースの速いデータ伝送の世界では、光ネットワークがバックボーンとして機能し、大陸間の高速かつ効率的な通信を促進します。これらのネットワークは、光の伝播原理とそれを支配するさまざまな物理的特性に大きく依存しています。このような重要な側面の 1 つは、過小評価されがちですが、光波の偏光です。この現象は、光ネットワークのパフォーマンスを向上させることも、妨げることもできます。

これらのネットワークの複雑さを深く掘り下げると、二極化の微妙な違いを理解することが最も重要になります。このスペクトルの重要な側面は、ネットワーク全体の効率と信頼性に顕著な影響を与える可能性がある現象である偏波依存損失 (PDL)です。

信号劣化の一種である PDL は、異なる偏光モードの光が光学コンポーネントを通過するときにさまざまなレベルの減衰を受けるときに発生します。その微妙ではあるが潜在的に有害な影響はシステム全体に響き渡り、場合によってはビットエラー率の増加やシステムのダウンタイムなどの重大な後退につながる可能性があります。

したがって、PDL の監視と管理は、堅牢で復元力のある光ネットワークを維持するために不可欠なタスクになります。偏光の領域とそれが光ネットワークに及ぼす影響についての洞察力に富んだ旅に乗り出し、偏光の基礎に光を当て、PDL の根本的な原因と影響を解明し、その影響を軽減するために開発されている革新的なソリューションを探っていきます。

このブログでは、PDL が現代の通信インフラストラクチャのダイナミクスをどのように形作るかを解読しながら、光ネットワークの複雑だが魅力的な世界をナビゲートしていきます。

光ネットワークにおける偏波を理解する

光ネットワークに対する偏波依存損失の影響を完全に理解するには、まず光波における偏波の基本概念を理解する必要があります。電磁波である光の核心は、波の伝播方向に対して垂直な方向に振動する電場で構成されています。

偏光とは、固定面に対するこれらの振動の方向を指します。この配向の一貫性に応じて、光は直線偏光 (振動は単一方向に留まる)、円偏光 (振動は円を描くように回転する)、または楕円偏光 (2 つの混合) になります。

光ネットワークでは、光の偏光状態がいくつかの理由から重要です。まず、アイソレータ、変調器、波長分割マルチプレクサなどのさまざまな光コンポーネントは、最適な機能を得るために特定の偏光状態に依存することがよくあります。これらのコンポーネントは精密に設計されており、入射光の偏光が予想された状態から逸脱すると、その性能が大幅に変化する可能性があります。

さらに、高速光通信の分野では、偏波分割多重 (PDM) などの技術を使用してデータをさまざまな偏波状態にエンコードし、伝送容量を効果的に 2 倍にすることができます。したがって、所望の偏波状態を維持することにより、データの完全性がその移動全体にわたって妥協されないことが保証される。

PDL と並行して、もう 1 つの重要な偏波関連効果は、偏波モード分散 (PMD)です。 PDL はさまざまな偏光状態の減衰差に関係しますが、PMD はこれらの状態の移動時間の差に関係します。これらの現象はどちらも偏波に根ざしており、ネットワークの設計と運用に課題を引き起こす可能性があり、光ネットワークにおける偏波を深く理解することの重要性が強調されています。

基本的に、光ネットワークが進化し、データ伝送速度が急上昇するにつれて、偏光の役割とそれに関連する影響がより顕著になります。これは、高度な変調方式を可能にする利点と、PDL などの潜在的な課題を引き起こす欠点の両方として機能します。光と光が通過する物質との間の動的な相互作用が、現代の光ネットワークの運用状況を形作ります。

偏波依存損失: それは何ですか?

偏波の基本的な概念については触れましたが、光ネットワークにおける偏波依存損失 (PDL) の影響についてはさらに詳しく説明します。本質的に、PDL は、光が光学デバイスを通過する際の光の減衰 (または損失) の変化であり、光の偏光状態に依存します。

さまざまな偏光状態の光が光学コンポーネントに入射することを想像してください。各状態が同じ損失を経験する場合、PDL は存在しません。ただし、ある状態で他の状態より多くの損失が発生した場合、その差分損失が PDL として現れます。これは固定値ではありません。代わりに、それは 2 つの直交する偏波状態によって経験される損失の最大差です。

PDLの原因は何ですか?

PDL の根源は、多くの場合、光学コンポーネントとシステムの非対称性にあります。これらは以下から生まれる可能性があります。

·材料の複屈折: 材料の異なる偏光状態に対する異なる屈折率は PDL を引き起こす可能性があります。結晶や繊維などの材料の自然複屈折または誘起複屈折により、特定の偏光状態の移動が遅くなったり速くなったりして、さまざまな損失が生じる可能性があります。

·欠陥: 製造上の軽微な欠陥、ファイバー コーティングの不完全さ、または接続の位置ずれによって PDL が発生する可能性があります。理想的な条件からのわずかな逸脱でも、偏光に依存した動作が発生する可能性があります。

·位置ずれ: これは、特にコネクタやスプライスの嵌合時の、光ファイバーまたはコンポーネントの位置ずれに関係します。完全な位置合わせからの逸脱により、特定の偏光状態が優先的に失われる可能性があります。

PDL の定量化は効率的なネットワーク運用に不可欠であり、これは通常、異なる偏波状態間の損失の差を測定する特殊な機器を使用して行われます。この値は多くの場合デシベル (dB) で表され、システムの潜在的な脆弱性の指標を提供し、ネットワークの拡張やトラブルシューティングに関する情報に基づいた意思決定を支援します。

PDL が光ネットワークのパフォーマンスに与える影響

情報化時代が進むにつれて、光ネットワークを介した完璧で高速な通信に対する需要はかつてないほど高まっています。この状況では、偏波依存損失 (PDL) のような一見微細な欠陥でさえ、重大な影響を与える可能性があります。 PDL が光経路のパフォーマンスにどのような影響を与えるのかを詳しく見てみましょう。

1. 信号の劣化

本質的に、PDL は特定の偏光状態を減衰させます。信号の偏波状態がより大きな損失を経験する状態と一致すると、信号は大幅に劣化します。これは、情報が複数の偏波状態にわたって伝送される高度な変調フォーマットを採用するネットワークにおいて特に問題となる。損失が不均一であると受信信号が歪み、データの整合性が損なわれる可能性があります。

2. 多重化システムにおけるクロストーク

複数の波長の光を同時に送信する波長分割多重 (WDM) システムは、PDL によるクロストークに遭遇する可能性があります。異なるチャネルが異なる偏波状態で動作する可能性があるため、PDL は電力の不均衡を引き起こし、チャネル間の干渉または「クロストーク」を引き起こす可能性があります。その結果、信号対雑音比 (SNR)が低下し、システム全体のパフォーマンスが危険にさらされる可能性があります。

3. パワーペナルティ

PDL では、さまざまな信号の電力レベルにばらつきが生じ、電力ペナルティが発生する可能性があります。受信機が特定の電力レベルで動作するように設計されている状況では、PDL によって生じる偏差によりビット誤り率 (BER) が増加する可能性があります。これは、データ送信中により多くのエラーが発生する可能性が高く、より頻繁な再送信が必要になり、システム効率が低下することを意味します。

4. 報酬に関する課題

他のいくつかの光学障害とは異なり、PDL には単純な補償技術がありません。これは主に、偏光状態によって PDL が変化し、時間の経過とともに動的に変化する可能性があるためです。偏波モード分散 (PMD) には変化する条件に動的に調整できる補償器がありますが、PDL 補償器を効果的に実装するのはさらに困難です。

5. システムの信頼性と寿命

時間の経過とともに、PDL の累積的な影響がネットワーク コンポーネントの寿命に影響を与える可能性があります。さまざまな損失レベルに継続的にさらされると、特定のコンポーネント、特に特定の偏光状態向けに設計されたコンポーネントの早期摩耗や信頼性の低下につながる可能性があります。

結論として、PDL は光通信の広大な範囲において微妙な技術のように見えるかもしれませんが、その影響は目に見えています。送信されるデータの完全性からシステムの寿命まで、PDL は光ネットワークのさまざまな側面に影響を与える可能性があります。私たちがさらに高度な通信システムを目指して努力する中で、PDL の影響を理解し、軽減することが最も重要になります。

現実世界のシナリオ: PDL の実践

偏波依存損失 (PDL) の複雑さをさらに探求する場合、理論的な理解を現実世界の意味と結びつけることが不可欠です。世界中で、光ネットワーク機能に対する PDL の具体的な影響を示す例が数多くあります。 PDL の影響の深さをよりよく理解するために、これらのシナリオのいくつかを調べてみましょう。

1.ケーススタディ: いくつかの大容量ネットワークでは、予期せぬ PDL が重大な中断を引き起こしたケースが文書化されています。これには、ビットエラー率の突然の増加や予期しないダウンタイムが含まれます。詳細な分析では、多くの場合、これらの問題は PDL によって引き起こされる電力の不均衡に遡り、PDL を積極的に監視および管理する必要性が確認されています。

2.業界における緩和手法: 多くの業界関係者は、PDL の影響を最小限に抑えるために革新的なアプローチを採用しています。これらは、複屈折を最小限に抑えた光学コンポーネントの慎重な設計から、受信側で PDL に起因する障害を軽減できる高度な信号処理アルゴリズムの使用まで多岐にわたります。リアルタイム監視と適応偏波制御も PDL をチェックするために利用されています。

3. PDL を無視することのコスト: PDL を無視すると、重大な影響が生じる可能性があります。設計段階で PDL を考慮できなかったシステムは、より高いデータ レートにスケールアップする際に課題に直面し、多くの場合、予期せぬパフォーマンスのボトルネックに遭遇します。場合によっては、PDL を無視すると、望ましいパフォーマンス レベルを維持するために、高価なネットワークのオーバーホールが必要になります。

振り返ってみると、これらのシナリオは実際の領域における PDL の重要性を強調しています。これらは、私たちがより高速で複雑な光ネットワークに向かって進むにつれて、PDL の亡霊を無視することはできないということを鮮明に思い出させてくれます。 PDL に積極的に対処すると、通信システムの整合性と効率が維持されるだけでなく、重大なネットワーク危機に発展する可能性のある潜在的な落とし穴も回避できます。

進歩とソリューション

光通信のようなダイナミックな分野では、イノベーションが進歩の基礎となります。業界が偏波依存損失 (PDL) によってもたらされる課題に取り組んでいる中、その影響に対抗するための数多くの進歩とソリューションが登場しています。ここでは、光ネットワークにおける PDL へのアプローチと軽減の方法を再構築する先駆的な開発に焦点を当てます。

1. 研究開発

現在の研究努力は、PDL の根本原因に焦点を当てており、最初から PDL を最小限に抑える材料と製造プロセスの開発に努めています。これらの取り組みには、均一な特性を備えたファイバーの作成と、偏光依存特性が最小限に抑えられたコンポーネントの開発が含まれます。

2. 設備と工具

業界では、ネットワーク内の偏波依存損失を正確に測定する PDL メーターのような高度な機器の出現を目の当たりにし、問題の正確な特定とトラブルシューティングに役立ちます。さらに、PDL 効果をシミュレートできる計算ツールも開発されており、より良いネットワーク設計に役立ちます。

3. ネットワーク設計の考慮事項

プロアクティブなネットワーク設計が、PDL に対する強力なソリューションとして浮上しています。これには、バランスの取れた偏波維持コンポーネントを備えたシステムの設計や、PDL に起因する潜在的な障害を軽減するための冗長性の組み込みが含まれます。さらに、送信中に PDL 効果を動的に補償できる新しい信号処理技術が開発されています。

光ネットワークの複雑な流れをナビゲートするにつれて、偏波依存損失 (PDL) の微妙な違いが、課題であると同時にイノベーションの触媒であることが明らかになります。これまで見てきたように、PDL の影響は深く、シグナル インテグリティからシステムの信頼性まで幅広いパラメータに影響を与えます。

それは、光と光が通過する媒体の間の複雑なダンス、調和と時折の不協和音の両方のダンスの証拠として立っています。しかし、多くの課題と同様に、PDL はイノベーションの波を引き起こし、光通信技術で可能なことの限界を押し広げてきました。これは、光ネットワークの動的な分野では、警戒、革新、適応が鍵であることを思い出させてくれます。

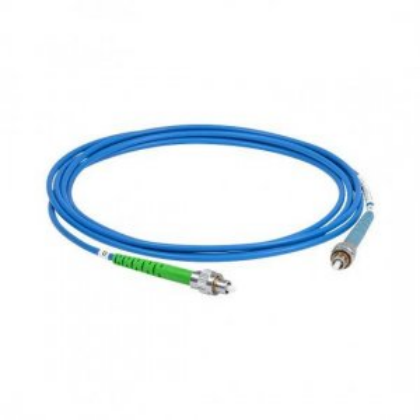

データ伝送速度が上昇し、ネットワークの複雑さが倍増すると予想される新時代の頂点に立つにつれ、PDL を理解し、緩和する役割がますます重要になっています。継続的な研究とイノベーションを通じて、私たちはより高速で効率的なだけでなく、PDL のような現象によってもたらされる微妙な課題にも柔軟に対応できるネットワークに少しずつ近づいています。ファイバーマートで偏波保持ファイバーパッチケーブルを購入してください!

偏波依存損失 (PDL) に効率的に対処したい場合は、 Fibermart が役に立ちます。当社は、光ファイバー ネットワーク ソリューションの大手メーカーおよびサプライヤーの 1 つであり、この業界に長年取り組んでいます。当社の幅広い製品には、ファイバー スプリッター、ファイバー パッチ コードなどが含まれます。今すぐお問い合わせいただき、当社のサービスについて詳しくご覧ください。
