광섬유 업계에서 우리 모두는 플레넘(plenum)이나 라이저(riser)라는 단어를 본 적이 있을 것입니다. 미국에서 가장 흔한 두 가지 재킷 유형이기 때문입니다. 유럽에서는 저연성 무할로겐(Low Smoke Zero Halogen) 케이블이 더 많이 사용되고 있습니다. 하지만 광섬유 업계에는 잘 알려지지 않고 잘 알려지지 않은 다른 옵션들이 있는데, 바로 저연성 무할로겐(LSZH)과 폴리에틸렌(PE)입니다.
광섬유 케이블의 구조를 살펴보면 재킷이 화학물질, 물, 연소 및 케이블의 작동을 저해할 수 있는 기타 잠재적 손상 효과에 대한 첫 번째 방어선이라는 것을 알 수 있습니다.케이블 재킷은 여러 색상으로 제공되지만 OM3의 경우 아쿠아, 단일 모드의 경우 노란색과 같은 산업 표준 색상 코드가 있지만 경우에 따라 사용자 정의 색상의 재킷이 있습니다.또한 외부 재킷에 케이블 길이를 보여주는 풋 마커와 광섬유 유형, 케이블 브랜드 및 케이블 구성 유형을 보여주는 인쇄 문자열도 있습니다.인쇄 문자열에는 케이블이 UL에 등록되었는지 여부에 대한 정보가 포함되어 있으며, 등록된 경우 UL 번호가 포함됩니다.대부분 케이블 재킷 소재는 PVC 또는 폴리염화비닐로 만들어지며 재킷 정격을 결정하는 첨가제가 있습니다.
플레넘 및 라이저 정격은 미국 전기 규정(NEC)에 의해 정의됩니다. 또한 NEC는 이러한 케이블이 플레넘 또는 라이저 케이블로 분류되기 위해 준수해야 하는 표준을 담당합니다. 이 표준은 기본적으로 구조물 내에서 화재가 발생할 경우 이러한 화합물이 화재에 얼마나 기여하고 "연료"를 생성하여 케이블을 따라 화재를 여러 곳으로 확산시키는지 명시합니다.
이러한 내화 기준을 준수하는 대부분의 광섬유 케이블은 Underwriter Laboratories(UL)의 테스트를 거칩니다. 즉, 케이블 재킷에 UL 마크가 표시되어 있으며 케이블 재킷 유형에 대한 NEC 표준을 충족하는 것으로 인증되었습니다. 이러한 UL 인증은 독립적인 테스트를 거쳐 안전 조치가 준수됨을 보장합니다. UL은 테스트 대상 제품에 대해 어떠한 금전적 이익도 가지지 않으며, 소비자는 이 UL 인증이 안전 기준 준수를 의미한다는 것을 확신할 수 있습니다. 이러한 인증은 부여되며, 제품 품질이 UL 기준을 계속 충족하지 못할 경우 언제든지 취소될 수 있습니다.
현장에서 대부분의 기술자들이 궁금해하는 실질적인 질문은 어떤 유형의 재킷을 어디에 사용해야 하는가입니다. 아래에서는 케이블 재킷의 종류와 건물이나 구조물 내에서 어디에 사용할 수 있는지 자세히 살펴보겠습니다.

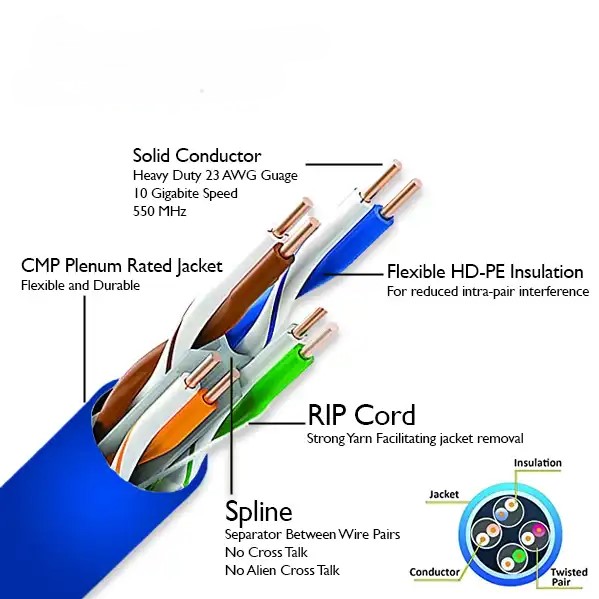

플레넘 케이블
플레넘은 내화 등급이 가장 높아 건물 내 모든 플레넘 공간(예: 공기 덕트, 환기 시스템)에 설치할 수 있습니다. 냉난방과 관련된 건물 내 모든 부분에 설치할 수 있습니다. 플레넘은 다른 재킷 유형의 대안으로 건물 내 모든 공간에 사용될 수 있습니다. 플레넘 케이블은 화재 위험이 적고 화재 발생 시 연기와 유독 가스 발생량이 적습니다. 플레넘 케이블이 필요한 작업에는 플레넘 케이블을 설치해야 하며, 이러한 유형의 케이블 설치에는 다른 대안이 없습니다. 플레넘 케이블은 위와 같은 이유로 다른 케이블 재킷보다 약간 더 비쌉니다.
라이저 케이블
라이저 케이블은 건물 내 라이저 공간(예: 건물 샤프트 사이, 수직 배선) 내에서만 사용해야 합니다. 라이저 케이블은 백본 케이블로 사용되며, 라이저 케이블에 적용되는 내화 등급은 플레넘 케이블만큼 엄격하지 않습니다. 라이저 공간 내에서는 플레넘 케이블을 사용할 수 있지만, 플레넘 공간에는 라이저 케이블을 사용할 수 없습니다. 예를 들어 환기 샤프트의 경우, 플레넘 공간이므로 라이저 케이블을 설치할 수 없지만, 건물 층 사이의 엘리베이터 샤프트에는 라이저 케이블을 설치할 수 있습니다. 일반적으로 라이저 케이블은 플레넘 케이블보다 기준이 덜 엄격하기 때문에 비용이 저렴합니다.
저연성 무할로겐(LSZH) 케이블
저연성 할로겐 케이블 재킷 또는 LSZH는 라이저 케이블이나 플레넘 케이블과는 별개의 분류입니다. LSZH는 화재 발생 시 케이블 근처에 있는 사람과 동물에게 유해할 수 있는 연기 및 기타 유해 화학 물질을 생성하는 동일한 화합물이나 열가소성 플라스틱을 포함하지 않기 때문입니다. 저연성 할로겐 케이블로 간주되려면 할로겐을 배출하지 않고 연소 시 연기를 거의 또는 전혀 발생시키지 않는 난연성 소재로 제작되어야 합니다. LSZH는 플레넘 케이블과 다릅니다. 두 케이블은 서로 다른 내화 등급을 가지고 있습니다. 건물의 모든 공간에 LSZH를 사용하는 것이 유익해 보일 수 있지만, 이 유형의 케이블이 모든 용도에 적합한 것은 아닙니다. 이 제품은 다른 화합물보다 훨씬 비싸기 때문에 덜 위험하거나 연기가 적은 재료가 필요하지 않은 공간에 설치하는 것은 합리적이지 않습니다. LSZH는 환기가 잘 되지 않거나 사람들이 모이는 경향이 있거나 밀폐된 공간에 설치하는 것이 좋습니다. LSZH는 현재 주로 유럽에서 사용되고 있지만, 이 유형의 케이블은 미국 시장에서도 인기를 얻고 있습니다.
PE 케이블
PE(폴리에틸렌) 등급 케이블은 주로 옥외용 케이블에 사용되며, 건물 내부 15미터(50피트) 이상에 설치할 수 없습니다. PE 케이블 재킷은 뛰어난 내후성, 내열성, 내수성으로 혹독한 기상 조건 및 설치 환경에 적합하지만, 견고성으로 인해 케이블의 유연성이나 움직임이 필요한 환경에서는 사용하기 어렵습니다. 또한, 검은색이 햇빛을 흡수하여 자외선 차단 기능이 뛰어나 옥외용 케이블의 일반적인 특성입니다.
위에 제시된 것보다 더 많은 케이블 정격 및 분류가 있지만, 일반적인 기술자가 작업 현장에서 접하게 되는 가장 일반적인 유형은 다음과 같습니다. 케이블 재킷 유형에 대한 지식은 기술자가 항상 가지고 다니는 것이 좋습니다. 플레넘 케이블이나 라이저 케이블의 특징을 알고 정의하는 것은 향후 작업 시 기술자에게 도움이 되는 중요한 지식입니다.
