Guide de conception des réseaux de fibre optique : explications sur le réseau dorsal, la distribution et l’accès

La conception de réseaux de fibre optique est un processus d'ingénierie structuré visant à planifier la manière dont l'infrastructure de fibre optique interconnecte les bâtiments, les campus, les villes et les régions. Elle détermine le cheminement des câbles, les méthodes de division et d'agrégation des signaux, ainsi que le choix de la technologie pour la transmission des données du central téléphonique aux utilisateurs finaux. D'ici 2026, cette discipline sera devenue un pilier fondamental soutenant diverses applications telles que le haut débit résidentiel, le réseau de liaison mobile et l'interconnexion des centres de données hyperscale.

Actuellement, plusieurs scénarios typiques démontrent la valeur pratique de la conception de réseaux à fibre optique : une ville européenne de taille moyenne déploie un réseau de fibre jusqu’au domicile (FTTH) pour 120 000 foyers, ce qui oblige les concepteurs à planifier des itinéraires à travers des corridors de services publics congestionnés tout en réservant de l’espace pour une mise à niveau du réseau optique passif (PON) de 25 Gbit/s ; un campus universitaire remplace les câbles en cuivre traditionnels par un réseau à fibre optique moderne prenant en charge des liaisons centrales de 400 Gbit/s et un réseau de liaison sans fil pour répondre aux besoins d’accès de milliers d’appareils simultanés ; parallèlement, un opérateur régional modernise son réseau dorsal en utilisant la technologie de multiplexage par répartition en longueur d’onde dense (DWDM) pour faire face à la croissance exponentielle de la bande passante engendrée par le streaming multimédia, le cloud computing et les applications de périphérie.

Les décisions prises lors de la phase de conception ont des répercussions importantes qui se font sentir pendant des décennies. Un réseau bien conçu garantit des performances stables, des coûts de maintenance minimaux et offre la possibilité d'extensions futures sans engendrer de coûts de remise en état élevés. À l'inverse, les négligences en matière de planification – comme l'omission d'études de site, la sous-estimation des besoins ou le défaut de documentation adéquate des informations relatives à l'infrastructure – se traduisent directement par des problèmes opérationnels et des dépassements budgétaires, qui persistent pendant 20 à 30 ans, soit la durée de vie physique de l'infrastructure.

Principe et objectif de la conception des réseaux de fibres optiques

Objectif de conception

La conception d'un réseau de fibre optique de haute qualité s'articule autour de quatre objectifs principaux, qui constituent le cadre de base du travail de conception :

● Fiabilité : Minimiser les points de défaillance uniques et garantir une disponibilité du réseau supérieure à 99,99 % ;

● Évolutivité : s’adapter à la croissance du nombre d’utilisateurs, à l’augmentation de la bande passante et aux mises à niveau technologiques ;

● Rentabilité : parvenir à un équilibre entre les exigences de performance et les budgets d’investissement et d’exploitation réels ;

● Maintenabilité : Mise en place d’un système de documentation clair et d’une infrastructure facilement accessible pour le dépannage et la maintenance.

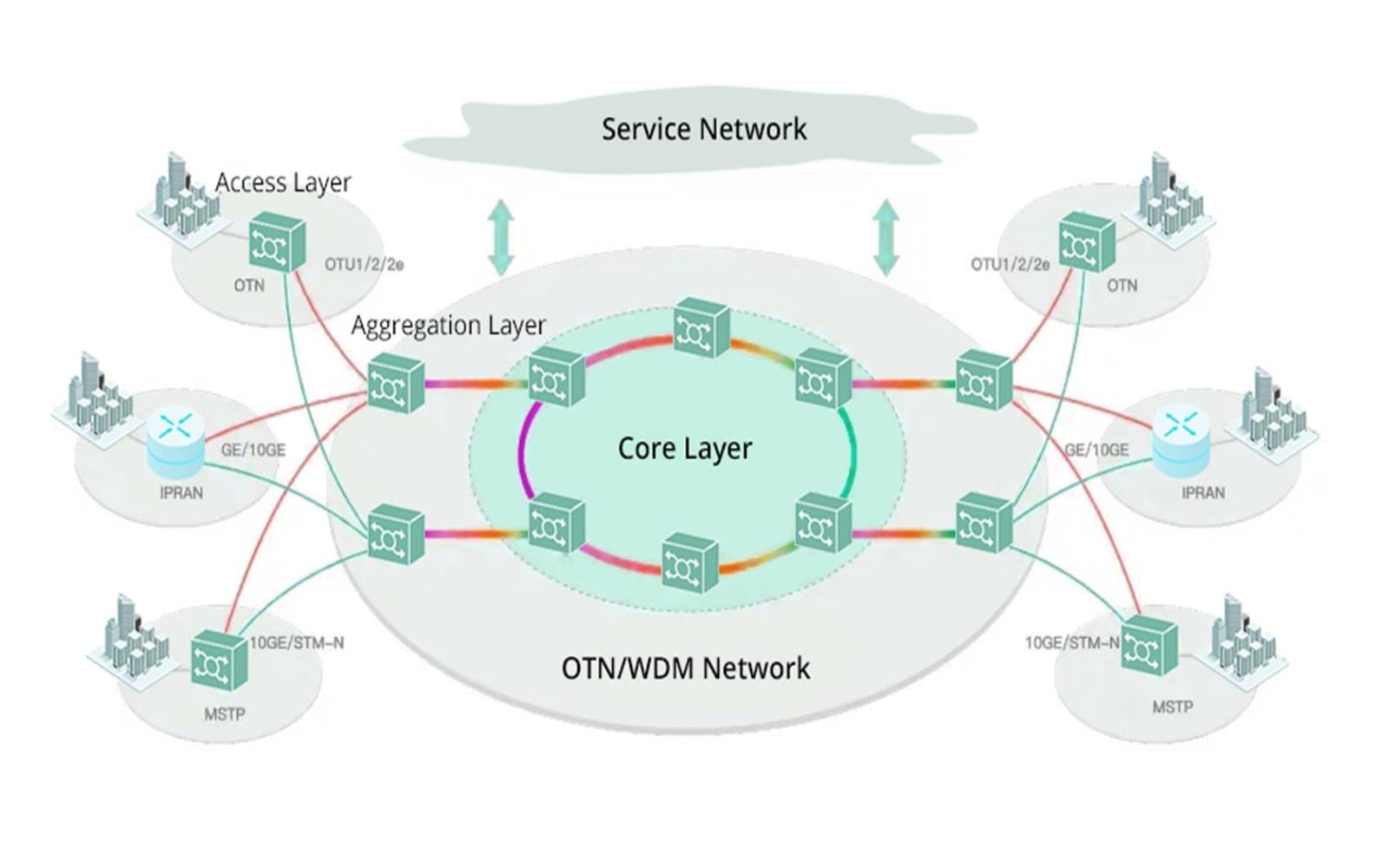

Concepts de base : Structure hiérarchique des réseaux de fibres optiques

La plupart des réseaux métropolitains, de campus et FTTH utilisent une structure hiérarchique à trois niveaux : couche d’accès, couche d’agrégation et couche cœur. Cette architecture en couches simplifie le dépannage, permet des mises à niveau modulaires et permet aux différentes équipes de se concentrer sur leurs domaines d’activité respectifs.

Chaque couche joue un rôle spécifique dans la transmission des données de l'utilisateur final vers Internet :

● Couche d'accès : Constituant le « dernier kilomètre » reliant les bâtiments, elle comprend, dans les réseaux FTTH, le terminal de ligne optique (OLT) au central téléphonique, les répartiteurs de fibre passifs , la fibre de descente et les unités de réseau optique (ONU) chez l'utilisateur. Les technologies GPON (Gigabit Passive Optical Network), XGS-PON (10 Gigabit Symmetric Passive Optical Network) et les nouvelles technologies PON 25G/50G sont toutes mises en œuvre à ce niveau.

● Couche d'agrégation : Elle regroupe le trafic provenant de plusieurs nœuds d'accès et applique les politiques de routage. Un exemple typique est celui d'un anneau d'agrégation desservant des zones urbaines ou des campus, utilisant généralement des réseaux Ethernet 10G/25G/100G ou des systèmes DWDM métropolitains.

● Couche centrale : En tant que réseau dorsal à haut débit transportant le trafic agrégé entre les zones ou les installations majeures, cette couche privilégie une faible latence, un faible nombre de sauts et la diversité des chemins, en utilisant la technologie Ethernet 100G/400G ou la technologie de multiplexage par répartition en longueur d'onde dense (DWDM).

Outre les couches logiques, les concepteurs doivent également prendre en compte les infrastructures extérieures (OSP) et intérieures (ISP) : les infrastructures extérieures comprennent les conduits, poteaux, regards et armoires sur site, tandis que les infrastructures intérieures englobent les salles d’équipement, les armoires et les panneaux de brassage à l’intérieur des bâtiments. Les deux doivent respecter leurs principes de conception respectifs et fonctionner de concert pour garantir le bon fonctionnement de l’ensemble du réseau.

Données de planification et analyse du site

Éléments d'entrée de la planification

La collecte rigoureuse des données d'entrée est un principe fondamental de la conception des réseaux de fibre optique. Des cartes précises, des relevés de réseaux, des données sur les bâtiments et des prévisions de la demande sont indispensables à toute conception. Les concepteurs qui négligent cette étape risquent de faire face à des coûts imprévus importants lors de la phase de construction.

En 2026, les données d'entrée nécessaires à une conception complète comprennent :

● Carte de base du système d'information géographique (SIG) : contenant des plans de rues précis, des limites de parcelles et des données topographiques ;

● Dossiers d’infrastructure existants : emplacement des canalisations, propriété des poteaux, capacité des conduits et emplacement des regards/trous de visite ;

● Données de zonage et d’autorisation : restrictions de construction, calendriers d’excavation de routes et exigences en matière de droit de passage ;

●  Données sur la demande : nombre de maisons individuelles, de logements collectifs et d’entreprises dans chaque zone

● Prévisions concernant les utilisateurs : taux de pénétration des utilisateurs et besoins en bande passante par utilisateur au cours des 5 à 10 prochaines années ;

● Informations sur les locataires principaux : écoles, hôpitaux et parcs d’activités susceptibles d’entraîner un déploiement rapide.

Importance de l'étude et de l'analyse du site

L'analyse documentaire constitue le point de départ de la conception, tandis que les relevés de terrain permettent de vérifier l'exactitude des informations enregistrées. Ces inspections permettent de confirmer la capacité des poteaux à supporter des charges supplémentaires, l'état des regards (inondés ou inaccessibles) et la capacité résiduelle des canalisations marquées « disponibles ». La communication avec les autorités locales et les propriétaires peut également révéler des contraintes non répertoriées dans la base de données.

Les conséquences financières d'erreurs dans les données d'entrée sont extrêmement graves. Lors d'un projet de déploiement de fibre optique jusqu'au domicile (FTTH) en banlieue en 2024, une erreur d'enregistrement de l'emplacement des canalisations a révélé que l'infrastructure existante s'écartait des plans de 15 mètres, ce qui a nécessité une refonte complète du tracé pour cette zone, allongeant le chantier de trois semaines et engendrant 180 000 € de frais d'excavation.

Tâches à accomplir avant la conception

● Obtenir et vérifier la carte de base SIG de la zone cible ;

● Demander la documentation relative à l’exécution du projet auprès du service des services publics et vérifier les emplacements des échantillons sur place ;

● Effectuer une analyse de la charge des poteaux sur les lignes aériennes ;

● Vérifier la capacité et l’état des regards et des trappes de visite ;

● Communiquer avec les autorités de délivrance des permis pour clarifier les délais et les contraintes ;

● Étudier la densité de population et les types de bâtiments afin de fournir une base pour la sélection architecturale ;

● Documenter les défis géographiques régionaux, tels que les zones inondables, les terrains rocheux ou les voies de passage encombrées.

Sélection de l'architecture et de la topologie du réseau

Types d'architecture courants

Les choix d'architecture et de topologie déterminent les chemins de transmission des signaux, les méthodes de mise en œuvre de la résilience et l'évolutivité du réseau. En 2026, les concepteurs utilisent généralement diverses architectures éprouvées pour s'adapter aux différents scénarios d'application.

● Ethernet point à point : fournit une paire de fibres dédiée à chaque utilisateur, offrant la bande passante la plus élevée et la structure la plus simple, mais nécessitant plus de câble à fibre optique ; couramment utilisé dans les connexions d’entreprise et de centre de données ;

● GPON/XGS-PON : Réseaux optiques passifs utilisant des répartiteurs, permettant à 32 à 64 utilisateurs de partager une fibre d’alimentation, devenant un choix courant pour le FTTH résidentiel en raison de son rapport coût-efficacité ;

● PON 25G/50G : normes émergentes prenant en charge des vitesses symétriques plus élevées, rétrocompatibles avec l’infrastructure PON existante ;

● Multiplexage par répartition en longueur d'onde (WDM) : Multiplexe plusieurs longueurs d'onde sur une seule fibre, adapté aux réseaux centraux à haute capacité et à la transmission en zone métropolitaine.

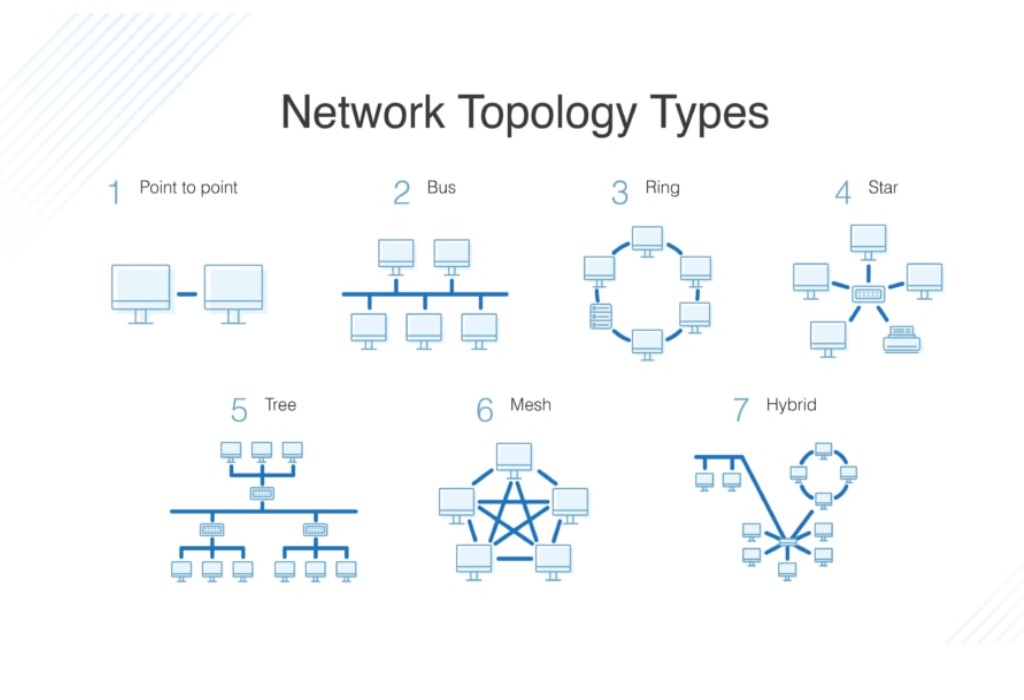

Recommandations topologiques pour le déploiement en 2026

●  Topologie en anneau : Adaptée aux réseaux urbains d’agrégation et de convergence. Les deux anneaux à rotation inverse permettent de rediriger le trafic en moins de 50 millisecondes en cas de rupture de câble à fibre optique, assurant ainsi une bascule rapide et éliminant les points de défaillance uniques.

●  Topologie en arbre/étoile : Solution standard pour la couche d’accès FTTH, privilégiant la rentabilité à la redondance. Le câble à fibre optique principal , partant du central téléphonique, est distribué à chaque foyer via des répartiteurs.

●  Topologie maillée : Appliquée aux réseaux centraux et aux zones commerciales critiques. La conception multi-chemins garantit la continuité de service même en cas de pannes simultanées multiples.

Planification de la redondance et du ratio de répartition

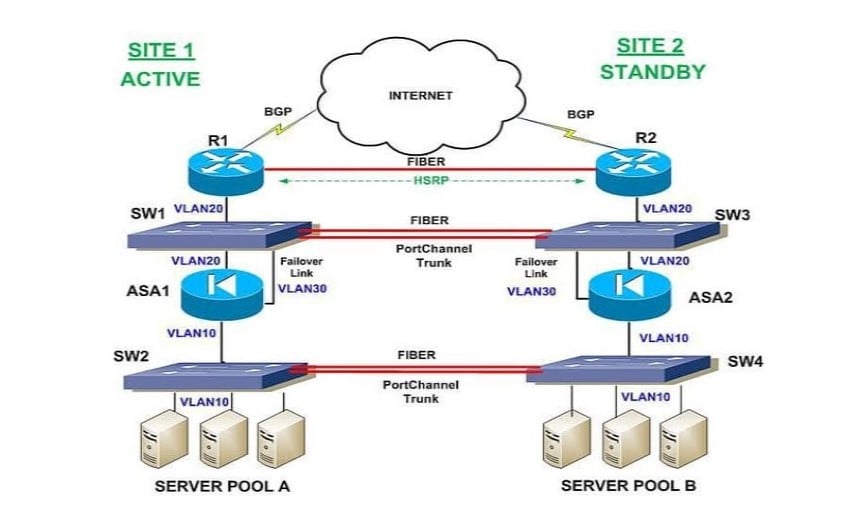

La conception de la redondance doit privilégier la diversité des chemins : les zones commerciales critiques doivent être raccordées à deux nœuds d’agrégation différents, empruntant des chemins physiques indépendants. Si deux connexions partagent le même groupe de conduits, une seule opération d’excavation peut entraîner des interruptions simultanées des services « redondants ».

Dans la conception d'un réseau FTTH basé sur la technologie PON, le ratio de répartition doit prendre en compte plusieurs facteurs :

● Rapport de division 1:32 : Convient à la plupart des déploiements résidentiels, équilibrant la distance de transmission et les taux de sursouscription acceptables ;

● Rapport de division 1:64 : réduit le nombre de câbles optiques, mais augmente la perte d’insertion du répartiteur, limitant ainsi la bande passante d’un seul utilisateur ;

● Des rapports de division élevés nécessitent une analyse rigoureuse du bilan énergétique pour garantir que le signal atteigne l'ONU la plus éloignée.

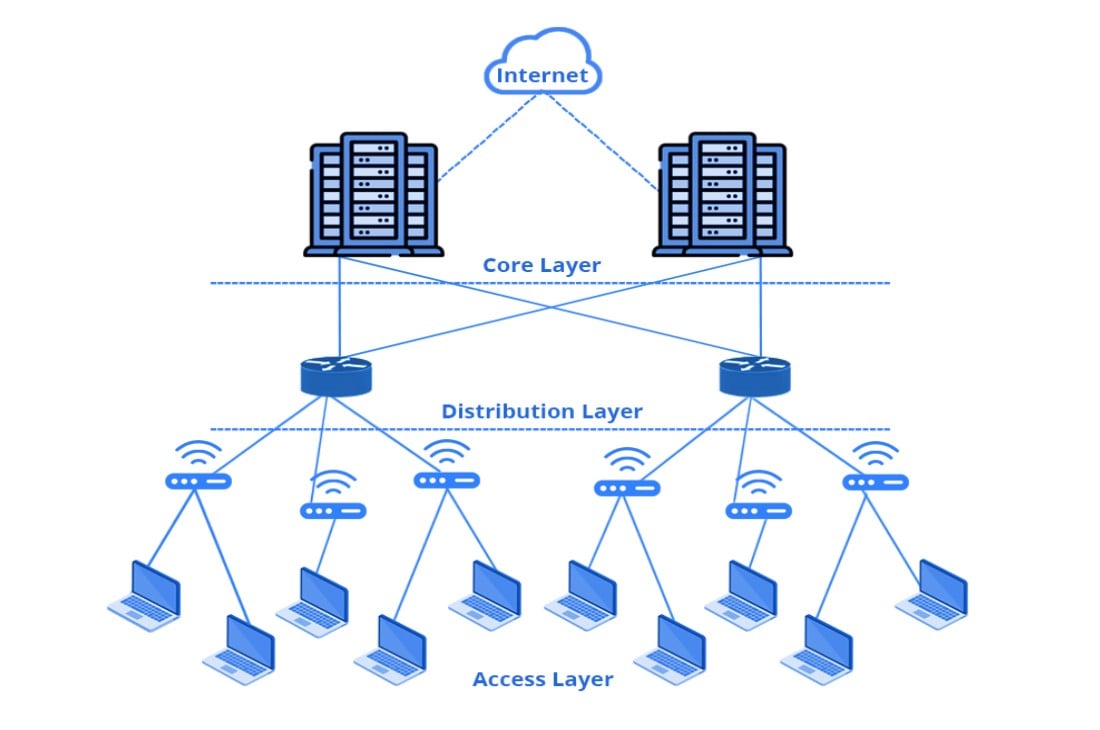

Principe détaillé de conception d'un réseau à trois couches

Le modèle à trois niveaux n'est pas seulement un outil de gestion organisationnelle, mais aussi un principe de conception visant à améliorer l'évolutivité, à simplifier le dépannage et à faciliter la planification des mises à niveau. Chaque niveau possède un objectif clair, des choix technologiques et des considérations de conception spécifiques.

Conception de la couche centrale

En tant que réseau dorsal à haut débit reliant les principaux points d'agrégation, les centres de données et les points de commutation Internet, la conception de la couche centrale est axée sur les performances brutes et la résilience :

● Déployer DWDM ou Ethernet haute capacité ( 100G/400G ) pour transporter le trafic agrégé provenant de plusieurs nœuds d'agrégation ;

● Réduire le nombre de sauts entre les sites principaux pour diminuer la latence ;

● Garantir une diversité de chemins physiquement indépendante entre tous les nœuds principaux ;

● Concevoir un mécanisme de commutation de protection rapide, utilisant généralement le protocole de commutation de protection automatique (APS) pour réaliser une commutation en moins de 50 millisecondes ;

● Prévoir une redondance de capacité de base suffisante (généralement de 50 % à 100 %) pour faire face à la croissance du trafic.

Conception de la couche d'agrégation

Le réseau d'agrégation regroupe le trafic de la couche d'accès et sert de point d'application des politiques. Les principaux éléments à prendre en compte lors de sa conception sont les suivants :

● Anneaux de terminaison d'agrégation desservant les zones urbaines, les parcs industriels ou les régions rurales ;

● Mise en œuvre de politiques de qualité de service (QoS) et de priorisation du trafic à ce niveau ;

● Utiliser des topologies en anneau résilientes lorsque le budget le permet ;

● Définition des technologies d’accès (PON, point à point) par rapport à la transmission centrale ;

● Planification de la capacité en fonction du nombre d'utilisateurs et des besoins de croissance de la bande passante par utilisateur.

Conception de la couche d'accès

La couche d'accès assure le « dernier kilomètre » de la connectivité du bâtiment. Les considérations de conception incluent :

● Déploiement de terminaux de ligne optique (OLT) dans les centraux téléphoniques ou les armoires distantes pour terminer les liaisons d'accès PON ou Ethernet ;

● Planification des emplacements des répartiteurs, équilibrage de l'efficacité de la fibre d'alimentation et de la longueur du câble de descente ;

● Déterminer les dimensions des boîtes de jonction et des boîtes de distribution en fonction du nombre prévu de connexions à fibre optique dans chaque zone ;

● Concevoir des méthodes d’accès faciles à entretenir, permettant aux techniciens d’actionner les composants sans impacter significativement le service ;

● Choix d'une architecture de répartition centralisée ou distribuée en fonction de la densité de population. V. Principes de conception des installations extérieures (OSP)

La conception des installations extérieures englobe l'infrastructure de génie civil qui supporte et protège le câble à fibre optique, notamment le cheminement, les systèmes de conduits, les regards, les poteaux et les boîtiers. Elle représente la part la plus importante des dépenses d'investissement dans la plupart des projets, soit généralement 60 à 70 % du coût total des projets FTTH.

Principes de routage

● Réutiliser autant que possible les infrastructures existantes ; l’utilisation des conduits et des poteaux disponibles peut réduire considérablement les coûts de génie civil.

● Évitez les voies d’accès aux services publics encombrées, où l’espace est limité et la coordination complexe.

● Planifiez les permis de droit de passage et de traversée de route le plus tôt possible ; ces éléments déterminent souvent le calendrier du projet.

● Tenez compte de la facilité d'entretien lors de la planification des itinéraires ; évitez d'enterrer les câbles à fibre optique dans les allées privées afin de réduire les problèmes d'entretien à long terme.

● Maintenir une distance de sécurité entre les câbles à fibres optiques et les lignes électriques à haute tension, conformément aux normes applicables.

Stratégie des conduits et des câbles

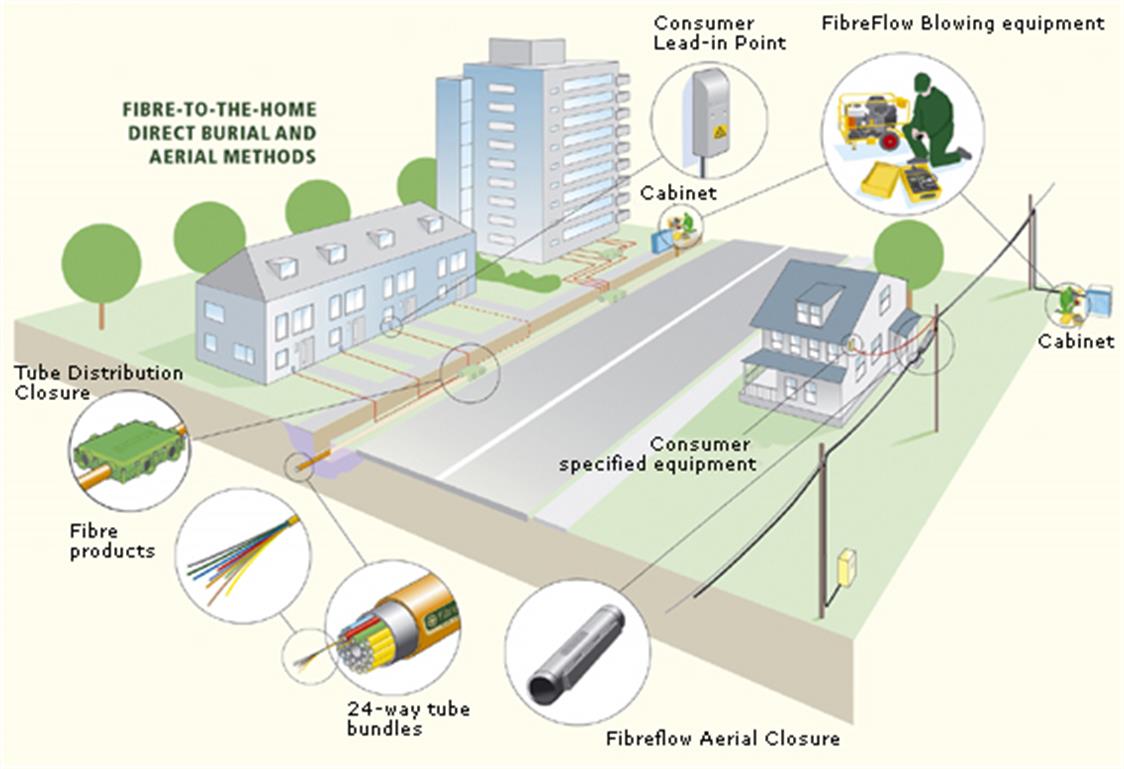

Dans le cadre du déploiement de la fibre optique jusqu'au domicile (FTTH) dans les années 2020, les systèmes de microconduits associés à la fibre optique soufflée sont devenus la solution standard. Cette approche permet une extension progressive de la capacité : l'infrastructure de conduits est déployée une première fois, puis la fibre optique est ajoutée au fur et à mesure des besoins. Les câbles optiques traditionnels à fibres libres restent adaptés aux réseaux d'alimentation haute densité et aux liaisons principales présentant des exigences de capacité clairement définies.

Contraintes mécaniques

Bien que les fibres optiques possèdent une grande résilience, elles ont des limites physiques qui doivent être strictement respectées lors de leur conception :

● Le rayon de courbure minimal des fibres optiques modernes résistantes à la courbure (norme G.657) est généralement de 15 à 30 mm ;

● Contrôler la tension de traction pendant l'installation pour éviter les pertes dues aux micro-courbures ;

● Respecter les exigences d’isolation par rapport aux lignes électriques afin d’éviter les sources d’interférences électromagnétiques ;

● Sélectionnez les boîtes de jonction appropriées en fonction de l'environnement de déploiement (aérien, enterré, sous-marin).

Considérations environnementales

● Dans les climats froids, la profondeur d’enfouissement des conduits doit être déterminée en fonction de l’épaisseur de la couche de pergélisol ;

● Effectuer des évaluations des risques d’inondation pour les regards et les armoires montées au sol ;

● Comparaison des options aériennes et enterrées : les options aériennes sont moins chères mais plus sensibles aux tempêtes et aux accidents ; les options enterrées sont plus chères mais offrent une meilleure protection et une durée de vie plus longue ;

● Dans les zones à forte activité de rongeurs, utilisez des câbles ou des conduits optiques blindés pour la protection.

Calcul du budget optique et des performances

L'importance du budget optique

Le calcul du bilan optique est un principe de conception fondamental qui garantit que la puissance du signal au niveau du récepteur dépasse le seuil de sensibilité de la technologie choisie. Des erreurs de calcul peuvent entraîner une défaillance complète de la connexion ou une augmentation du taux d'erreur binaire.

Le bilan optique correspond à la perte totale admissible entre l'émetteur et le récepteur. Un bilan typique pour un système GPON de classe B+ est de 28 dB, tandis que les systèmes XGS-PON et DWDM 100G ont leurs propres spécifications, que les concepteurs doivent vérifier auprès du fabricant.

Composants de perte

● Atténuation de la fibre : L'atténuation standard de la fibre monomode est d'environ 0,35 dB/km à une longueur d'onde de 1310 nm et d'environ 0,2 dB/km à une longueur d'onde de 1550 nm ;

● Perte d'épissure par fusion : les épissures par fusion présentent généralement une perte de 0,02 à 0,1 dB/s, tandis que les épissures mécaniques présentent une perte de 0,1 à 0,5 dB/s ;

● Perte du connecteur : Chaque connecteur d'accouplement présente généralement une perte de 0,3 à 0,5 dB ;

●  Perte d'insertion du séparateur : Un séparateur 1:32 introduit une perte d'environ 17 dB, et un séparateur 1:64 introduit une perte d'environ 20 dB ;

● Marge de vieillissement et de maintenance : Généralement, une marge de 1 à 3 dB est réservée pour compenser la dégradation des performances tout au long de la durée de vie du réseau.

Exemple de calcul pratique

Prenons comme exemple un réseau d'accès GPON de type split 1:32 desservant une zone rurale de 12 km ; le budget de pertes est calculé comme suit :

● Fibre d'alimentation (8 km × 0,35 dB/km) : 2,8 dB ;

● Fibre de distribution (4 km × 0,35 dB/km) : 1,4 dB ;

● Répartiteur (1:32) : 17,0 dB ;

● Deux boîtes de jonction (6 épissures par fusion × 0,05 dB) : 0,3 dB ;

● Connecteurs (4 paires × 0,3 dB) : 1,2 dB ;

● Marge de vieillissement : 2,0 dB ;

● Total : 24,7 dB.

Ce résultat se situe dans la plage de budget de 28 dB pour un système de classe B+, ce qui laisse des marges pour des épissures par fusion supplémentaires ou une dégradation des connecteurs.

Points clés du calcul budgétaire

●Utilisez toujours la spécification du pire cas pour les composants, et non les valeurs typiques ;

● Modéliser chaque chemin indépendant, y compris le chemin de combinaison d'alimentation-entrée le plus long ;

● Prévoir les opérations de maintenance, de soudage et le vieillissement des composants futurs ;

● Vérifier les résultats des calculs par rapport aux spécifications du fabricant de l'équipement de la technologie déployée.

Documentation : Cartes, schémas et plans de soudage

Types de documents essentiels

Une documentation complète est un principe de conception fondamental. Un réseau bien documenté garantit une construction sans encombre, un fonctionnement efficace et la possibilité d'extensions futures ; une documentation incomplète engendre chaos, erreurs et coûts de dépannage élevés sur site. Les documents essentiels comprennent :

●  Carte de routage basée sur un SIG : superposition des chemins des câbles à fibres optiques sur une carte de base précise, faisant la distinction entre les lignes d’alimentation, les réseaux de distribution et les sections de descente ;

●  Diagramme structurel : Un diagramme logique montrant la topologie, les relations entre les nœuds et le flux de trafic entre les composants ;

●  Schéma de connexion physique : Dessins détaillés comprenant les distances, les points d’épissure, l’emplacement des armoires et le marquage des regards ;

●  Schéma de distribution de la fibre optique : indiquant les relations de connexion entre les fibres et les points d’extrémité, fournissant une base pour la mise en service et le dépannage ;

●  Schéma d'épissure : Enregistrement des relations d'appariement des fibres pour chaque boîte de jonction, y compris les codes de couleur et l'emplacement des conduits/rubans.

D’ici 2026, les jumeaux numériques et les systèmes de gestion de la fibre optique offriront des fonctionnalités performantes pour la planification et la gestion complète du cycle de vie. Les systèmes modernes de support aux opérations (OSS) intègrent les données SIG, la gestion des stocks et les calculs de budget optique ; toutefois, la valeur de ces outils dépend de la qualité des données : même les plateformes les plus sophistiquées peuvent produire des résultats erronés si elles contiennent des informations inexactes. Par conséquent, la collecte et la vérification rigoureuses des données doivent être une priorité.

Exigences de normalisation et de clarté

Des normes unifiées de dénomination et de numérotation peuvent éviter des heures de dépannage sur site :

● Les noms des câbles à fibres optiques doivent indiquer le trajet, la capacité et l’étape d’installation ;

● La numérotation des câbles à fibres optiques doit être conforme au code couleur et aux normes de l'industrie ;

● Il convient d’utiliser des formats de schémas d’épissure par fusion standardisés pour faciliter la compréhension par tous les techniciens formés ;

● Des symboles clairs doivent être utilisés pour distinguer les types de câbles, les types de boîtiers et les points de connexion.

Conclusion

La conception des réseaux de fibre optique est une discipline d'ingénierie structurée qui intègre les principes architecturaux, la physique optique, la planification du génie civil et une vision opérationnelle à long terme. Un réseau bien conçu en 2026 continuera de fonctionner de manière stable jusqu'en 2040 et au-delà, en s'adaptant aux évolutions technologiques et aux besoins en bande passante que nous ne pouvons qu'entrevoir partiellement à l'heure actuelle.

Les principes exposés dans ce guide — de la collecte rigoureuse des données d'entrée et de la vérification du budget optique à la documentation normalisée — constituent un cadre de conception complet. Toute défaillance dans un processus aura des conséquences lors de la construction, de la mise en service ou pendant les années d'exploitation (par exemple, en cas de goulots d'étranglement de capacité ou de difficultés de maintenance).

Pour les organisations qui envisagent de déployer des réseaux de fibre optique à partir de 2026, la leçon principale est claire : il est essentiel d’investir suffisamment de temps en amont dans la conception. Les infrastructures de génie civil représentent un investissement considérable, et leur durée de vie s’étendra sur plusieurs générations d’équipements électroniques. Bien planifier le tracé, le dimensionnement des conduits et la capacité de secours dès le départ permet d’éviter des coûts de reprise élevés, de réduire les temps d’arrêt lors des mises à niveau et de garantir l’évolutivité du réseau au rythme du monde numérique qu’il prend en charge.
