Guide comparatif des connecteurs SC et LC

Dans le monde en constante évolution des communications optiques, le choix du connecteur fibre optique adapté est crucial pour garantir une transmission de données efficace, fiable et économique. Parmi les nombreux types de connecteurs disponibles, les connecteurs SC et LC se distinguent comme deux des solutions les plus répandues dans divers secteurs. Ce guide propose une comparaison détaillée des connecteurs SC et LC, abordant leurs principales caractéristiques, leurs performances, leurs applications et bien plus encore, afin de vous aider à faire un choix éclairé en fonction de vos besoins spécifiques.





Avant d'aborder la comparaison entre les connecteurs SC et LC, il est essentiel de comprendre les principes de base et les caractéristiques de conception de chaque type de connecteur.

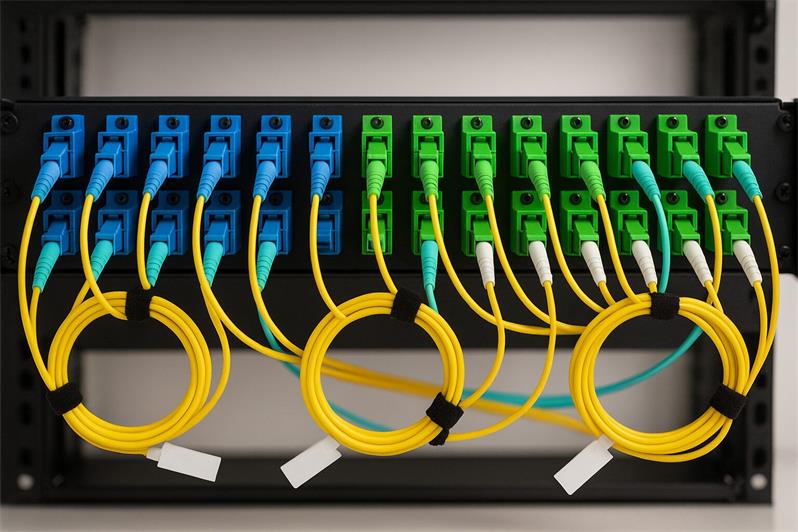

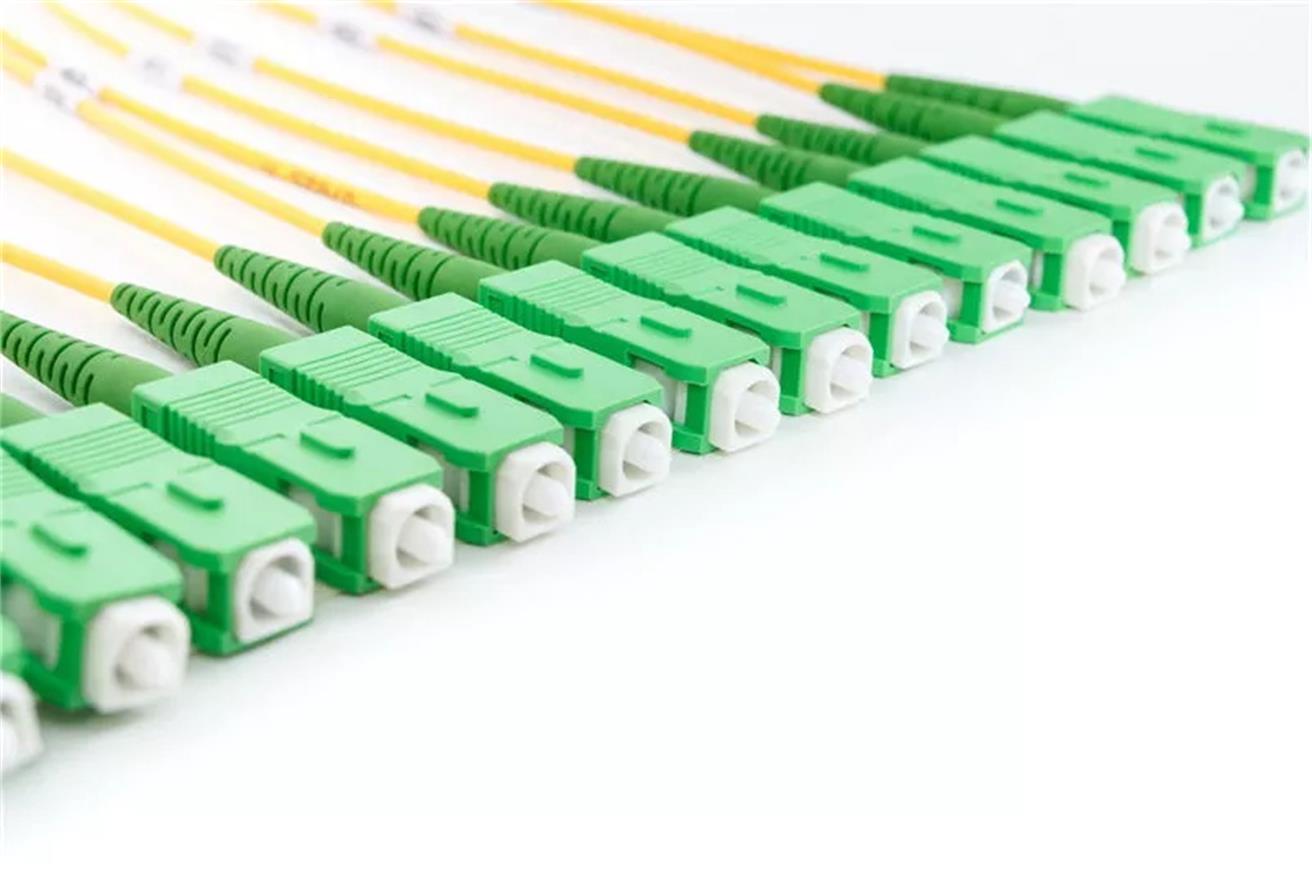

Le connecteur SC (Subscriber Connector) , développé par NTT Japan, est un élément incontournable des systèmes de communication optique. Son boîtier carré et son mécanisme de verrouillage par simple pression garantissent des connexions sécurisées et une utilisation aisée. Doté d'une férule en céramique, le connecteur SC assure un alignement précis de la fibre, contribuant ainsi à de faibles pertes d'insertion et à une forte atténuation. Compatible avec les fibres monomodes et multimodes, il s'adapte à différentes configurations de réseau. Compact et robuste, le connecteur SC est parfaitement adapté aux applications haute densité telles que les centres de données et les réseaux de télécommunications, où la stabilité et la fiabilité sont primordiales.







Le connecteur LC (Lucent Connector) , introduit par Lucent Technologies, a connu un succès fulgurant grâce à sa compacité. Doté d'une férule de 1,25 mm (deux fois plus petite que celle du connecteur SC), le connecteur LC offre un gain de place exceptionnel. Son mécanisme de verrouillage par simple pression est similaire à celui du connecteur SC, mais son format plus compact permet une densité de ports plus élevée sur les équipements réseau. Le connecteur LC utilise également une férule en céramique, garantissant d'excellentes performances optiques avec de faibles pertes d'insertion et une forte atténuation. Compatible avec les fibres monomodes et multimodes, il s'adapte à de nombreuses applications.







Lors de l'évaluation des connecteurs à fibre optique, les indicateurs de performance sont essentiels pour déterminer leur fiabilité et leur efficacité. Comparons les connecteurs SC et LC en nous basant sur leurs principaux paramètres de performance.





L'affaiblissement d'insertion correspond à la quantité de lumière perdue lors du passage du signal à travers le connecteur. Le connecteur SC présente généralement un affaiblissement d'insertion maximal de 0,25 dB et une valeur typique de 0,15 dB, garantissant une dégradation minimale du signal. Le connecteur LC, grâce à la conception précise de sa férule, offre des performances similaires, voire supérieures, avec un affaiblissement d'insertion maximal d'environ 0,2 dB et une valeur typique de 0,1 dB. En matière d'affaiblissement d'insertion, les deux connecteurs SC et LC sont conformes aux normes industrielles, mais le connecteur LC présente un léger avantage grâce à son affaiblissement typique plus faible.







L'affaiblissement de retour mesure la quantité de lumière réfléchie vers la source, ce qui peut perturber la transmission du signal. Pour les connecteurs SC, cet affaiblissement dépasse 55 dB pour le polissage UPC et 65 dB pour le polissage APC. Le connecteur LC offre des valeurs d'affaiblissement de retour comparables, les versions UPC dépassant 55 dB et les versions APC 65 dB. Cette comparaison entre les connecteurs SC et LC montre que les deux offrent d'excellentes performances en matière d'affaiblissement de retour, garantissant une réflexion minimale du signal et une transmission de données fiable.





La durabilité est un critère essentiel pour les connecteurs utilisés dans des environnements exigeants. Le boîtier carré et le mécanisme robuste de connexion/déconnexion du connecteur SC lui confèrent une excellente résistance aux chocs et à l'usure. Sa férule en céramique est résistante aux rayures et garantit un alignement précis dans le temps. Le connecteur LC, malgré sa taille réduite, est tout aussi durable, grâce à son mécanisme de verrouillage robuste et sa férule en céramique de haute qualité. En termes de durabilité, les connecteurs SC et LC sont conçus pour supporter des cycles fréquents de connexion/déconnexion, ce qui les rend adaptés à une utilisation prolongée dans diverses applications.





La conception et le format d'un connecteur jouent un rôle important dans sa compatibilité avec les périphériques réseau et sa flexibilité d'installation.





L'une des différences les plus notables entre les connecteurs SC et LC réside dans leur taille. Le connecteur SC, avec sa férule de 2,5 mm, est plus volumineux, tandis que le connecteur LC, avec sa férule de 1,25 mm, est nettement plus compact. Cette différence de taille permet une densité de ports supérieure pour le connecteur LC. Les équipements réseau tels que les commutateurs, les routeurs et les panneaux de brassage peuvent ainsi accueillir deux fois plus de ports LC que de ports SC dans le même espace. Le connecteur LC s'avère donc idéal pour les centres de données et autres environnements à haute densité où l'espace est limité.





Les connecteurs SC et LC sont tous deux dotés d'un mécanisme de verrouillage par simple pression, simplifiant l'installation et la déconnexion. Le boîtier carré du connecteur SC assure une prise ferme, facilitant son insertion et son retrait sans outil. Le mécanisme de verrouillage du connecteur LC est tout aussi intuitif, avec un mouvement fluide de type poussée-traction garantissant des connexions sécurisées. En termes de facilité d'utilisation, les deux connecteurs SC et LC sont simples à manipuler, mais la taille réduite du connecteur LC peut s'avérer plus pratique dans les espaces restreints où la mobilité est limitée.







Le choix entre les connecteurs SC et LC dépend souvent des exigences spécifiques de l'application. Examinons leur adéquation à différents cas d'utilisation.





Les centres de données exigent une forte densité de ports, une transmission de données rapide et des performances fiables. Dans ce contexte, la compacité et la haute densité de ports du connecteur LC en font le choix privilégié. Il permet aux opérateurs de centres de données d'optimiser le nombre de connexions par unité de rack, réduisant ainsi l'encombrement et les coûts d'exploitation. Cependant, le connecteur SC reste largement utilisé dans les systèmes et applications de centres de données existants où la stabilité et la compatibilité sont primordiales. La comparaison entre les connecteurs SC et LC pour les centres de données montre que, malgré la montée en puissance du connecteur LC, le connecteur SC demeure une option viable pour certains cas d'utilisation spécifiques.







Les réseaux de télécommunications, notamment le déploiement de la fibre optique jusqu'au domicile (FTTH) et les systèmes de transmission longue distance, exigent une fiabilité élevée et une faible perte de signal. La conception robuste et les excellentes performances du connecteur SC en font un choix privilégié pour ces applications. Il est fréquemment utilisé dans les centraux téléphoniques, les points de distribution et les équipements chez le client. Le connecteur LC, grâce à son format compact, est également utilisé dans les réseaux de télécommunications, en particulier pour les points de terminaison à haute densité et les cordons de brassage à fibre optique. La comparaison entre les connecteurs SC et LC pour les réseaux de télécommunications montre que les deux conviennent, le choix dépendant de facteurs tels que la densité de ports, l'espace disponible et la compatibilité avec les infrastructures existantes.





Les réseaux industriels et d'entreprise nécessitent des connecteurs capables de résister aux environnements difficiles et à une utilisation intensive. La conception robuste et la résistance aux chocs du connecteur SC le rendent parfaitement adapté aux applications industrielles, telles que l'automatisation des usines et les systèmes de contrôle des processus. Le connecteur LC, grâce à sa taille compacte et ses hautes performances, est idéal pour les réseaux d'entreprise, notamment les immeubles de bureaux, les campus et les PME. Il offre une solution économique pour la transmission de données à haut débit et s'intègre facilement aux infrastructures réseau existantes.







Le coût est un facteur important dans le choix d'un connecteur. Le connecteur SC est généralement plus abordable que le connecteur LC, notamment pour les déploiements à grande échelle. Cependant, la densité de ports plus élevée du connecteur LC peut engendrer des économies à long terme, en réduisant le besoin en équipements réseau supplémentaires et en espace d'installation. En comparant les coûts des connecteurs SC et LC, le connecteur SC présente un coût initial plus faible, tandis que le connecteur LC offre un meilleur rapport qualité-prix pour les applications haute densité. Il est essentiel de prendre en compte à la fois les coûts initiaux et les coûts à long terme pour faire son choix.





En résumé, la comparaison entre les connecteurs SC et LC révèle que les deux constituent des solutions performantes et fiables pour les communications optiques. Le connecteur SC excelle en termes de stabilité, de durabilité et de compatibilité, ce qui en fait un choix privilégié pour les systèmes existants, les réseaux de télécommunications et les applications où l'espace n'est pas un facteur limitant. Le connecteur LC, quant à lui, offre une densité de ports supérieure, une taille compacte et des performances légèrement meilleures en matière de pertes d'insertion, ce qui le rend idéal pour les centres de données, les environnements à haute densité et les déploiements de réseaux modernes.





Lors du choix entre connecteurs SC et LC, il est essentiel d'évaluer vos besoins spécifiques, notamment les exigences de l'application, la densité de ports, l'espace disponible, le coût et la compatibilité avec les systèmes existants. En tenant compte de ces facteurs et en consultant ce guide comparatif SC/LC, vous pourrez sélectionner le type de connecteur le mieux adapté à vos objectifs réseau et garantir une transmission de données efficace et fiable pour les années à venir.
