Comparaison des types de polarité des câbles MPO A/B/C

Dans les environnements réseau haute densité tels que les centres de données et les installations de télécommunications, le câble MPO s'est imposé comme une solution incontournable pour une transmission de données efficace et à haut débit. Capable de prendre en charge de 8 à 576 fibres dans un seul connecteur, le câble MPO simplifie l'infrastructure de câblage, optimise l'espace et réduit le temps d'installation. Cependant, la transmission fluide du signal entre les appareils repose sur un facteur essentiel : la polarité. La polarité définit l'alignement correct des brins de fibre dans un câble MPO, garantissant ainsi que les signaux optiques transitent du port d'émission (Tx) d'un appareil au port de réception (Rx) d'un autre. Ce guide propose une comparaison détaillée des trois principaux types de polarité des câbles MPO (type A, type B et type C), en expliquant leurs principes de conception, leurs applications, leurs avantages et leurs limitations afin d'aider les ingénieurs réseau à faire des choix éclairés.

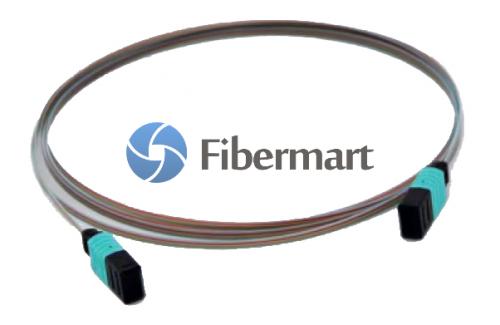

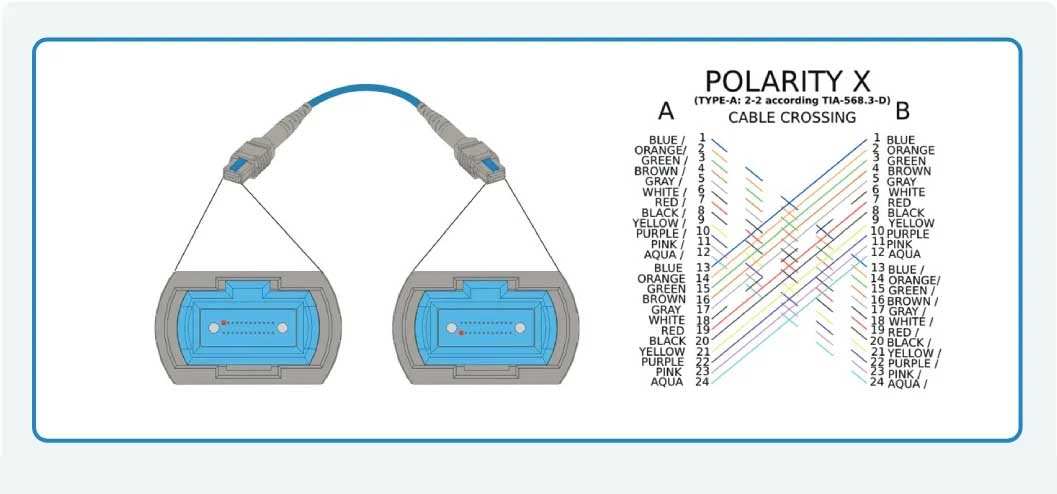

Comprendre la polarité des câbles MPO : le fondement d’une transmission de signal fiable

Avant d'aborder les spécificités de chaque type de polarité, il est essentiel de comprendre pourquoi la polarité est importante pour les câbles MPO et en quoi elle diffère de celle des câbles à fibres optiques traditionnels. Contrairement aux câbles à fibre unique ou duplex (qui utilisent des connecteurs séparés pour l'émission et la réception), le câble MPO regroupe plusieurs fibres dans un seul connecteur. Sans polarité correcte, les signaux peuvent être envoyés aux ports d'émission au lieu des ports de réception, ce qui entraîne des pannes de communication, des pertes de données ou une réduction du débit de transmission.

Rôle clé de la polarité dans un câble MPO

La polarité garantit que chaque fibre d'un câble MPO est correctement connectée entre les dispositifs d'émission et de réception. Par exemple, dans un câble MPO à 12 fibres, la fibre transportant les signaux d'émission du dispositif A doit être alignée avec la fibre connectée au port de réception du dispositif B, et inversement. Cet alignement est normalisé par des organismes tels que la TIA/EIA et l'ISO, qui définissent trois méthodes de polarité distinctes (type A, type B et type C) afin de s'adapter aux différentes topologies de réseau et configurations de dispositifs.

Principes de conception fondamentaux de la polarité des câbles MPO

Les trois types de polarité des câbles MPO reposent sur deux éléments essentiels pour garantir l'alignement : le mappage des fibres (une séquence prédéfinie qui attribue à chaque brin de fibre du connecteur MPO un rôle Tx/Rx spécifique) et l'orientation des connecteurs (la manière dont les connecteurs MPO – mâles ou femelles, à polissage UPC ou APC – sont installés aux extrémités du câble pour correspondre au mappage des fibres). La principale différence entre les types A, B et C réside dans la façon dont ces deux éléments sont combinés pour obtenir l'alignement Tx-Rx. Vous trouverez ci-dessous une description détaillée de chaque type.

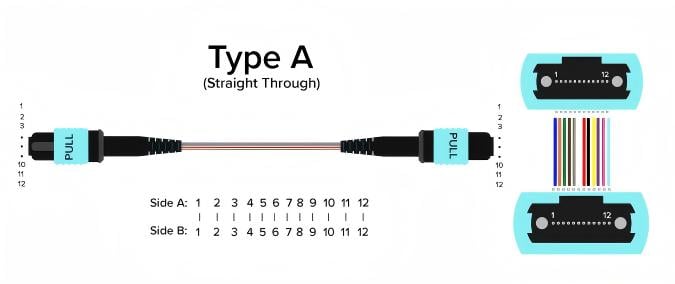

Polarité du câble MPO de type A : La norme « directe »

Le câble MPO de type A, également appelé câble à polarité « droite », est le plus répandu dans les centres de données et les réseaux d'entreprise. Sa conception, basée sur un câblage simple et direct des fibres, facilite son installation et son dépannage.

Conception et cartographie des fibres

Le câble MPO de type A utilise une séquence de fibres rectiligne : la fibre en position 1 du connecteur à une extrémité du câble est alignée avec la position 1 à l'autre extrémité, la position 2 avec la position 2, et ainsi de suite. Pour garantir l'alignement émission-réception, les appareils (tels que les commutateurs ou les émetteurs-récepteurs ) connectés à un câble MPO de type A sont conçus avec des ports internes croisés. Par exemple, le signal d'émission de l'appareil A est transmis par la fibre 1 du câble MPO, et la configuration rectiligne du câble achemine la fibre 1 vers le port de réception de l'appareil B. Ceci est possible car le câblage interne de l'appareil B inverse les positions d'émission et de réception. Cette conception élimine le besoin de croisement dans le câble lui-même, simplifiant ainsi la fabrication et réduisant le risque d'erreurs de polarité.

Avantages et applications

Le câble MPO de type A présente trois avantages clés. Premièrement, son câblage direct facilite les tests et la maintenance ; les techniciens peuvent rapidement vérifier la polarité à l’aide de testeurs de fibre standard, sans vérifications de séquence complexes. Deuxièmement, il offre une large compatibilité : la plupart des équipements réseau modernes (notamment les émetteurs-récepteurs 40G/100G et les panneaux de brassage) sont préconfigurés pour fonctionner avec la polarité de type A. Troisièmement, sa conception simple réduit les coûts de fabrication, ce qui en fait l’option la plus économique pour les déploiements à grande échelle.

Ce type est idéal pour les applications à courte distance et à haute densité telles que les connexions dorsales de centres de données entre les racks, les liaisons de réseau d'entreprise pour Ethernet 10G/40G/100G et les systèmes de câblage pré-terminés (une offre courante dans la gamme de câbles MPO de Fibermart, qui comprend des assemblages de type A testés en usine).

Limites

Le câble MPO de type A présente deux limitations importantes. Il est fortement dépendant du périphérique utilisé, car il nécessite des appareils dotés de ports internes croisés. Connecté à des appareils équipés de ports droits, il provoque une inversion de polarité (émission à émission, réception à réception), entraînant une perte de signal. De plus, bien qu'il fonctionne correctement sur de courtes distances, il peut nécessiter des répéteurs supplémentaires pour les transmissions longue distance (plus de 10 km), car les fibres optiques droites peuvent accumuler une atténuation du signal plus importante.

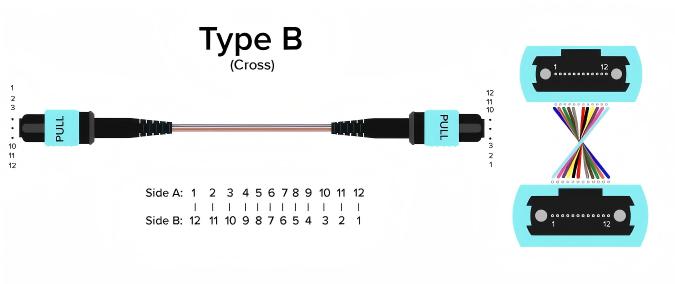

Câble MPO de polarité type B : l’alternative « croisée »

Le câble MPO de type B, ou à polarité croisée, résout le problème de dépendance aux appareils du type A en intégrant un croisement de fibres directement dans le câble. Cette conception est couramment utilisée dans les réseaux où les appareils possèdent des ports internes directs (par exemple, les anciens équipements de télécommunications ou les serveurs anciens).

Conception et cartographie des fibres

Le câble MPO de type B utilise une inversion de la séquence des fibres à une extrémité. Dans un câble à 12 fibres, par exemple, la fibre en position 1 du premier connecteur correspond à la position 12 du second connecteur, la position 2 à la position 11, et ainsi de suite. Ce croisement garantit que le signal Tx du périphérique A (transmis par la fibre 1) est acheminé vers le port Rx du périphérique B (connecté à la fibre 12 du second connecteur). Aucun croisement interne supplémentaire n'est nécessaire dans les périphériques, car le câble gère lui-même l'inversion Tx-Rx. Les câbles MPO de type B de Fibermart intègrent souvent cette inversion, et des rapports de test attestent de la conformité de la séquence de croisement aux normes TIA/EIA.

Avantages et applications

Le câble MPO de type B offre des avantages indéniables pour des cas d'utilisation spécifiques. Il assure une grande flexibilité d'utilisation, notamment avec les appareils dotés de ports droits, et évite ainsi le remplacement ou la reconfiguration des équipements existants. Adapté aux liaisons longue distance (plus de 10 km), sa conception croisée réduit la réflexion du signal, ce qui en fait un choix privilégié pour les réseaux dorsaux de télécommunications et les interconnexions entre bâtiments. De plus, il minimise les erreurs humaines lors de l'installation : grâce à l'intégration du croisement dans le câble, les techniciens n'ont plus besoin de vérifier la configuration des ports des appareils avant le déploiement.

Ce type est bien adapté aux réseaux de télécommunications existants dotés de ports directs, aux liaisons longue distance entre centres de données ou villes, et aux réseaux industriels où les mises à niveau des équipements sont coûteuses ou perturbatrices.

Limites

Le câble MPO de type B présente deux limitations majeures. Il nécessite des tests plus complexes que le câble de type A ; l’inversion de la séquence des fibres requiert des outils de test spécifiques pour vérifier la polarité, ce qui augmente le temps et les coûts de maintenance. Il présente également des risques de compatibilité : le raccordement d’un câble MPO de type B à des appareils dotés de ports croisés provoque un double croisement (Tx vers Rx vers Tx), entraînant une perte de signal. Une inspection minutieuse des ports de l’appareil est donc indispensable avant l’installation.

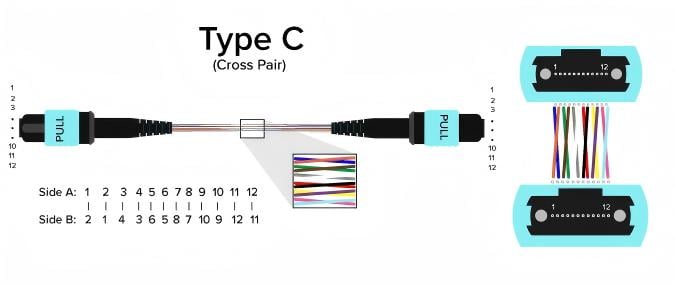

Câble MPO à polarité de type C : l’innovation « paire inversée »

Le câble MPO de type C, également appelé câble à polarité inversée, est le plus polyvalent. Il est conçu pour prendre en charge les ports de périphériques à connexion directe et croisée. Son agencement unique des fibres inverse les paires de fibres adjacentes, ce qui le rend compatible avec une large gamme de configurations réseau.

Conception et cartographie des fibres

Le câble MPO de type C utilise un câblage par paires inversées. Dans un câble à 12 fibres, par exemple, la fibre 1 est connectée à la fibre 2, la fibre 2 à la fibre 1, la fibre 3 à la fibre 4, la fibre 4 à la fibre 3, et ainsi de suite. Cette inversion par paires permet au câble de s'adapter aux deux types de ports : lorsqu'il est connecté à des appareils à ports croisés, l'inversion des paires compense le croisement interne de l'appareil pour garantir l'alignement Tx-Rx ; lorsqu'il est connecté à des appareils à ports droits, l'inversion des paires agit comme un croisement pour obtenir le même alignement. Cette flexibilité fait du câble MPO de type C une solution « universelle », réduisant ainsi le besoin de stocker plusieurs types de polarité.

Avantages et applications

Le principal atout du câble MPO de type C réside dans sa polyvalence : compatible avec toutes les configurations de ports, il est idéal pour les environnements réseau mixtes (par exemple, les centres de données équipés de matériel moderne et ancien). Il assure également une compatibilité future : à mesure que les réseaux évoluent vers des débits plus élevés (Ethernet 200G/400G), sa conception à paires inversées le rend compatible avec les nouvelles technologies d'émetteurs-récepteurs nécessitant une polarité flexible. De plus, il réduit les coûts de stockage : en remplaçant les câbles de type A et B par un seul câble MPO de type C, les entreprises simplifient leurs approvisionnements (un avantage clé des offres de câbles de type C personnalisables de Fibermart).

Ce type est recommandé pour les centres de données à technologies mixtes avec des types de ports d'appareils divers, des réseaux à haut débit (200G/400G) nécessitant une polarité adaptable et des fournisseurs de services cloud qui doivent reconfigurer rapidement les liaisons réseau.

Limites

Le câble MPO de type C présente deux limitations principales. Son processus de fabrication est plus complexe : la séquence d’inversion des paires exige un alignement précis des fibres, ce qui le rend plus coûteux que les câbles de type A ou B. Il nécessite également des tests plus complexes ; la vérification de la polarité des paires inversées requiert des outils de test avancés capables de détecter l’alignement de chaque paire de fibres, ce qui accroît la complexité de la maintenance.

Résumé comparatif : Choisir le bon type de polarité de câble MPO

Pour aider les ingénieurs réseau à choisir le type de polarité de câble MPO approprié, il est essentiel de comparer les attributs clés des types A, B et C en fonction des besoins réels.

En matière de câblage des fibres, le type A utilise une séquence directe (1→1, 2→2, ...), le type B une séquence inversée (1→12, 2→11, ... pour les câbles à 12 fibres) et le type C une séquence avec inversion des paires (1→2, 2→1, ...). Concernant la compatibilité avec les ports des appareils, le type A fonctionne uniquement avec les appareils dotés de ports croisés, le type B est limité aux appareils à ports droits et le type C est le plus flexible, prenant en charge les deux types de ports.

La complexité de l'installation varie également : le type A est peu complexe grâce à des tests simples, le type B est moyennement complexe (nécessitant une inspection des ports avant l'installation) et le type C est très complexe (nécessitant des outils de test avancés). Côté coûts, le type A est le plus abordable, le type B se situe dans la moyenne et le type C est le plus cher.

En matière d'applications idéales, le type A excelle dans les centres de données modernes et les liaisons Ethernet 10G/40G, le type B est mieux adapté aux télécommunications traditionnelles et aux connexions longue distance, et le type C excelle dans les réseaux à technologies mixtes et les environnements haut débit 200G/400G.

La polarité des câbles MPO (type A, B ou C) est essentielle pour garantir une transmission de données fiable et à haut débit dans les réseaux à haute densité. Le type A est privilégié pour les environnements modernes et économiques équipés d'appareils à ports croisés, tandis que le type B excelle dans les applications de télécommunications traditionnelles et les liaisons longue distance. Le type C, bien que plus onéreux, offre une polyvalence inégalée pour les réseaux à technologies mixtes et assure une pérennité optimale.

Lors du choix d'un câble MPO, il est essentiel de vérifier en premier lieu la configuration des ports de l'appareil (croisés ou droits) afin de s'assurer de la compatibilité avec la polarité. Ensuite, privilégiez un fournisseur réputé comme Fibermart , qui propose des câbles MPO conformes aux normes ISO, testés en usine et accompagnés d'une documentation détaillée sur la polarité. Enfin, anticipez les futures mises à niveau du réseau (par exemple, 200G/400G) afin de sélectionner une polarité compatible avec les technologies émergentes.

En comprenant les caractéristiques uniques de chaque type de polarité de câble MPO, les professionnels des réseaux peuvent construire une infrastructure efficace et résiliente qui répond aux besoins actuels et futurs en matière de bande passante.
