Splicers de Fusão

A máquina de fusão de fibra óptica é essencial para unir corretamente duas fibras ópticas sem revestimento. Como a emenda de cabos de fibra óptica é um processo muito mais complexo do que a emenda de fios metálicos, o kit de fusão funciona em conjunto com o clivador de fibra para atender às necessidades do processo. Antes da fusão , é necessário cortar o cabo de fibra óptica e remover todas as capas protetoras. Em seguida, utiliza-se o clivador de fibra óptica para preparar a extremidade da fibra de vidro. Após essa etapa, a máquina de fusão funde as duas fibras de vidro, unindo-as. Esta máquina de fusão é um equipamento automatizado de alto desempenho.

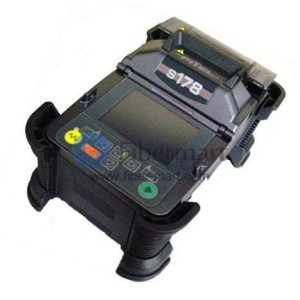

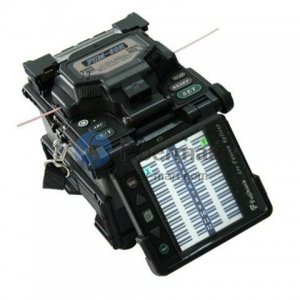

Atualmente, as máquinas de fusão de fibra óptica estão disponíveis em dois modelos: para fibra única e para fitas ou em massa. Oferecemos uma ampla gama de máquinas de fusão de fibra, como as da Fujikura, os kits de fusão da Sumitomo e a máquina de fusão da Fitel Furukawa. Entre em contato conosco pelo e-mail [email protected] ou converse conosco pelo chat ao vivo. Economize tempo e dinheiro agora mesmo!

Introdução

A máquina de fusão de fibra óptica é um instrumento de precisão indispensável, projetado para unir permanentemente duas fibras ópticas com perda mínima de sinal. Esta sofisticada máquina automatizada substitui o método tradicional de emenda mecânica, utilizando um arco elétrico para fundir as fibras de vidro, criando um guia de ondas óptico contínuo. Essencial para a construção de redes de fibra óptica confiáveis, ela está disponível em duas variantes principais: a máquina de fusão de fibra única para instalações padrão e a máquina de fusão de fita ou massa para trabalhos com cabos de alta densidade de fibras. Um kit completo de fusão, incluindo um clivador de precisão, é fundamental para a construção, manutenção e reparo de redes em telecomunicações, data centers e implantações FTTH.

Características

● Possui sistemas avançados de alinhamento do núcleo (normalmente usando câmeras e processamento de imagem) para garantir precisão em nível micrométrico ao alinhar fibras monomodo ou multimodo antes da fusão.

● Utiliza fusão por arco programável e controlada por microprocessador para fornecer emendas consistentes e confiáveis ​​com baixa perda de emenda (<0,05 dB típica para monomodo) e alta perda de retorno.

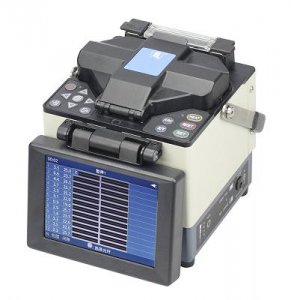

● Disponíveis como emendadoras de fibra única para trabalhos de uso geral e emendadoras de fusão em fita/massa capazes de emendar simultaneamente 12 fibras ou mais.

● Geralmente faz parte de um kit completo, incluindo um clivador de precisão para preparar faces terminais de fibra perfeitamente perpendiculares e um forno de termoencolhimento para aplicar mangas protetoras sobre o ponto de emenda.

● Projetado para durabilidade e portabilidade, com bateria de longa duração, interfaces intuitivas e revestimento resistente.

● Equipado com memória interna ou slots para cartão SD para salvar parâmetros de emenda, estimativas de perda e imagens de emenda para garantia de qualidade e geração de relatórios.

Princípios

A fusão de fibras ópticas funciona com base no princípio da soldagem permanente de duas fibras de vidro por meio de calor localizado. O processo começa com a preparação: a remoção do revestimento protetor da fibra e o uso de um clivador de precisão para marcar e romper a fibra, criando uma face final perfeitamente plana e perpendicular em cada fibra a ser unida.

As fibras preparadas são então carregadas na máquina de fusão. Os principais componentes da máquina — motores de alinhamento, microscópios e eletrodos — entram em ação. As fibras são alinhadas automaticamente com extrema precisão, seja pelo revestimento externo (alinhamento do revestimento) ou, mais precisamente, pelo núcleo condutor de luz (alinhamento do núcleo). Uma vez alinhadas, os eletrodos da máquina de fusão geram um breve arco elétrico de alta tensão entre as duas extremidades da fibra. Esse calor intenso, que atinge milhares de graus Celsius, derrete as pontas de vidro. Os motores da máquina de fusão então empurram suavemente as extremidades derretidas, e o arco é interrompido. À medida que o vidro esfria e solidifica, as duas fibras se tornam um único filamento contínuo de vidro. A junção fundida é então protegida deslizando-se uma manga termocontrátil sobre a emenda e aplicando-se calor para formar um tubo protetor durável e com alívio de tensão.

Aplicações

● Construção e Reparo de Redes Ferroviárias de Longa Distância e Metropolitanas.

● Implantação de Fibra até a Casa (FTTH) e Rede de Acesso.

● Cabeamento estruturado e patching personalizado para data centers.

● Fabricação de cabos submarinos e especializados.

● Manutenção de rede e restauração de emergência.
