Soudeuses par FusionLa soudeuse à fibre optique est indispensable pour assembler correctement deux fibres optiques nues. L'épissure de câbles à fibre optique étant un processus bien plus complexe que celle de fils métalliques, le kit de soudure par fusion fonctionne de concert avec la cliveuse de fibre pour répondre aux exigences finales. Avant la soudure par fusion , il est nécessaire de couper le câble à fibre optique et de retirer toute gaine, puis d'utiliser la cliveuse pour préparer l'extrémité de la fibre en verre. Une fois ces étapes réalisées, la soudeuse à fusion permet de fusionner les deux fibres. Cette soudeuse est une machine de soudure par fusion automatisée performante.

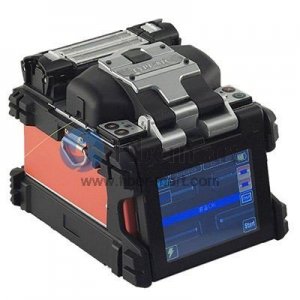

Les soudeuses à fusion se déclinent désormais en deux modèles : soudeuse à fibre unique et soudeuse à ruban ( ou soudeuse à fusion en masse). Nous proposons une gamme de soudeuses à fusion pour fibres optiques, notamment les soudeuses Fujikura, les kits de soudeuse Sumitomo et la soudeuse Fitel Furukawa. Contactez-nous à l'adresse [email protected] ou discutez en direct avec nous. Économisez temps et argent dès maintenant !
Introduction
La soudeuse à fibre optique par fusion est un instrument de précision indispensable, conçu pour assembler définitivement deux fibres optiques avec une perte de signal minimale. Cette machine automatisée sophistiquée remplace la méthode traditionnelle de soudure mécanique en utilisant un arc électrique pour fusionner les fibres de verre et créer un guide d'ondes optique continu. Essentielle à la construction de réseaux de fibre optique fiables, elle existe en deux versions principales : la soudeuse à fibre unique pour les installations standard et la soudeuse à ruban ou à fusion en masse pour les câblages à grand nombre de fibres. Un kit complet de soudure par fusion, comprenant une cliveuse de précision, est fondamental pour la construction, la maintenance et la réparation des réseaux de télécommunications, des centres de données et des déploiements FTTH.
Caractéristiques
● Comporte des systèmes d'alignement de cœur avancés (utilisant généralement des caméras et le traitement d'images) pour garantir une précision au niveau du micron lors de l'alignement des fibres monomodes ou multimodes avant la fusion. ● Utilise une fusion d'arc programmable et contrôlée par microprocesseur pour fournir des épissures cohérentes et fiables avec une faible perte d'épissure (<0,05 dB typique pour le monomode) et une perte de retour élevée. ● Proposés sous forme d'épisseuses à fibre unique pour les travaux à usage général et d'épisseuses à ruban/fusion de masse capables d'épisser simultanément 12 fibres ou plus. ● Souvent inclus dans un kit complet, il comprend une cliveuse de précision pour préparer des faces d'extrémité de fibre parfaitement perpendiculaires et un four de thermorétraction pour appliquer des manchons de protection sur le point d'épissure. ● Conçu pour la durabilité et la portabilité, avec une longue autonomie de batterie, des interfaces intuitives et des boîtiers robustes. ● Doté d'une mémoire interne ou d'emplacements pour cartes SD permettant d'enregistrer les paramètres d'épissure, les estimations de perte et les images d'épissure à des fins d'assurance qualité et de reporting.
Principes
Le procédé de fusion par fibres optiques repose sur le principe de la soudure permanente de deux fibres de verre par application de chaleur localisée. Il débute par la préparation : le dénudage de la fibre et l’utilisation d’une cliveuse de précision pour la cliver et la rompre, créant ainsi une face d’extrémité parfaitement plane et perpendiculaire sur chaque fibre à assembler.
Les fibres préparées sont ensuite chargées dans la soudeuse. Les principaux composants de la machine — moteurs d'alignement, microscopes et électrodes — se mettent en marche. Les fibres sont automatiquement alignées avec une extrême précision, soit par leur gaine extérieure (alignement de la gaine), soit, plus précisément, par leur cœur conducteur (alignement du cœur). Une fois alignées, les électrodes de la soudeuse génèrent un bref arc électrique à haute tension entre les deux extrémités des fibres. Cette chaleur intense, atteignant plusieurs milliers de degrés Celsius, fait fondre les extrémités en verre. Les moteurs de la soudeuse rapprochent alors délicatement les extrémités fondues, et l'arc est interrompu. À mesure que le verre refroidit et se solidifie, les deux fibres forment un seul brin de verre continu. La jonction est ensuite protégée par un manchon thermorétractable glissé sur la soudure et par application de chaleur afin de former un tube protecteur durable et sans contrainte.
|
