Cisco GBIC  (GigaStack Gigabit Interface Converter) — это недорогой универсальный стековый модуль Gigabit Ethernet, обеспечивающий высокоскоростное соединение между коммутаторами Cisco, как для организации стека с высокой плотностью портов, так и для подключения к серверу или к резервной сети с тысячемегабитным соединением для быстрого перехода от Ethernet к Gigabit Ethernet, предлагая экономичную и высокопроизводительную альтернативу. Кроме того, он может быть подключен к удаленной высокоскоростной сети через оптоволокно. Модули GBIC делятся на две категории: обычные каскадные модули GBIC и специальные стековые  модули GBIC .

>> Каскадный модуль GBIC

Модуль Cisco GBIC

Каскад с использованием модуля GBIC делится на четыре вида:

::  Модуль 1000Base-T GBIC , подходит для пяти или шести супервитых пар, максимальная дальность передачи 100 метров.

::  Модуль 1000Base-SX GBIC  для многомодового оптоволокна (MMF), максимальная дальность передачи 500 метров.

::  Модуль 1000Base-LX/LH GBIC  для одномодового оптоволокна (SMF), максимальная дальность передачи 10 км.

::  1000Base-ZX GBIC , подходит для длинноволнового одномодового волокна, максимальная дальность передачи от 70 км до 100 км.

Устанавливается в слоты GBIC модуля GBIC

>> Модуль стекирования GBIC

Модуль стекирования GBIC для экономичного гигабитного соединения между коммутаторами. Показан пример использования модуля стекирования GigaStack GBIC для Cisco Catalyst 2950/3550 . Следует отметить, что для стекирования GigaStack GBIC между коммутаторами используется специальный кабель для соединения GigaStack GBIC.

>>  Модуль SFP

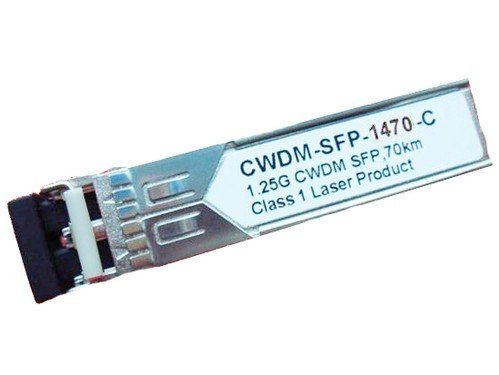

Cisco SFP Moule

SFP (Small Form-factor Pluggables) можно рассматривать как усовершенствованную версию GBIC. Объём модуля SFP в модуле GBIC уменьшен вдвое, что позволяет более чем вдвое увеличить количество портов, которые можно настроить на одной панели. Функции модулей SFP в целом аналогичны функциям GBIC, поэтому некоторые производители коммутаторов называют их  mini GBIC .

>> Различия между модулями GBIC и SFP

Существует два распространённых оптоволоконных модуля:  оптический модуль GBIC  и  оптический модуль SFP . Оптический модуль SFP — это оптический модуль (модуль малого форм-фактора, подключаемый в компактном корпусе). Модуль SFP компактнее модуля GBIC и предназначен для подключения к нескольким портам высокой плотности со скоростью передачи данных от 100 Мбит/с до 2,5 Гбит/с. Оба модуля поддерживают горячую замену.

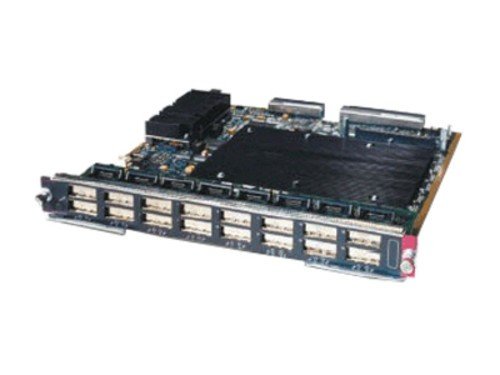

Модуль CISCO WS-X6516A-GBIC

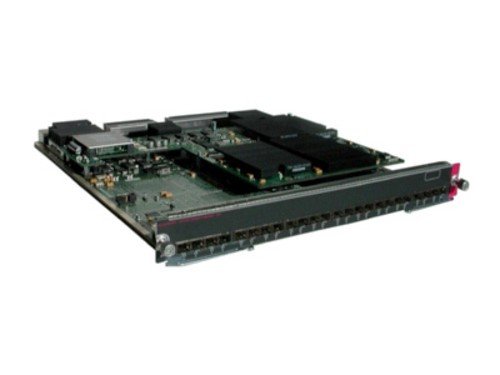

Модуль CISCO WS-X6724-SFP

GBIC обычно представляет собой порт SC; SFP обычно представляет собой интерфейс LC

GBIC (Gigabitrate Interface Converter) — это гигабитный преобразователь битрейта, устройство для преобразования электрических сигналов в оптические. Конструкция GBIC допускает горячую замену. GBIC — это взаимозаменяемые продукты, соответствующие международным стандартам. Гигабитные коммутаторы с интерфейсом GBIC разработаны для гибкой и взаимозаменяемой работы и занимают значительную долю рынка.

SFP (аббревиатура SMALL FORM PLUGGABLE) можно расценивать как модернизированную версию GBIC. Объём модуля SFP в GBIC-модуле уменьшен вдвое, что позволяет более чем вдвое увеличить количество портов на одной многофункциональной панели. Остальные основные функции SFP-модуля соответствуют GBIC-модулям.

Оптоволоконные разъемы, оптические модули доступа к оптическому волокну и другие устройства также имеют большое разнообразие, и могут не взаимодействовать друг с другом. Нерегулярный контакт с волокном может привести к ошибке: оптоволоконные разъемы GBIC и SFP-модулей — это одно и то же, хотя на самом деле это не так. Модули SFP подключаются к оптоволоконным разъемам LC, а GBIC — к оптоволоконным разъемам SC.
